电气火灾监控系统施工方案：电气火灾监控系统该系统旨在远程监控城市内各建筑的电气火灾安全状态。
它由电气火灾监控主机、电气火灾监控器、漏电探测器、电流探测器、系统总线、有线网络和电气火灾网络接入模块组成。
电气火灾监控主机是一个装置，用于接收和监控现场电气火灾监控器报警信号。
电气火灾监控器则是一个监控装置，用于接收电气火灾探测器信号，并具有现场报警功能。
漏电探测器采集监测回路的漏电信号（或漏电电流信号）并通过系统总线将信号发送给电气火灾监控器。
电流探测器则采集监测回路各线缆电流信号并通过系统总线将信号发送给电气火灾监控器。
系统总线是电气火灾监控系统与各电气火灾监控器之间的物理传输介质。
有线网络是用于电气火灾监控系统与电气火灾远程服务系统通信的TCP/IP有线传输网络。
电气火灾网络接入模块是用于电气火灾监控系统与电气火灾远程服务系统之间通信的协议处理与转换模块。
监控节点是设置在配电箱（柜）内的现场电气火灾监控器件。
电气火灾监控系统的设置应根据保护对象的使用性质、火灾危险性、疏散和扑救难度等确定。
下列场所应设置电气火灾监控系统：符合GB中规定的保护对象为特级、一级除住宅外的场所；任一层建筑面积大于500㎡且设有火灾自动报警系统的公众聚集场所；住院床位在50张以上的医院，幼儿住宿床位在50张以上的幼儿园，老人住宿床位在50张以上的敬老院、福利院和老年公寓。
电气火灾监控系统应独立设置，可与火灾自动报警系统互联，并应能接入电气火灾远程服务系统。
系统设计应以漏电、温度、电流及电压监控为主，并具有预警功能，能在被监控参数发生异常但未达到监控报警值前发出预报警信号。
6.1.4 电气火灾监控主机需要实时显示监控参数，如漏电数值、温度数值、线缆电流数值、电压数值和报警部位，包括楼层和配电箱编号等。
此外，它应该具备人工在线查询、设定和修改各电气火灾监控器的有关参数，并且应该有实时监控报警和系统故障报警功能。
6.1.5 如果监控节点少于10个，则可以不配置电气火灾监控主机。
电气火灾监控系统施工方案
《电气火灾监控系统施工方案》
随着社会的发展，电气火灾已成为社会安全的一大隐患，因此加强电气火灾监控系统的建设显得尤为重要。
为了更好地保障人们的生命和财产安全，我们制定了一套电气火灾监控系统的施工方案。
首先，我们需要在可能发生电气火灾的区域安装烟雾探测器和火灾报警器。
这些探测器和报警器需要经过严格的品质检验和质量认证，以保证其在发生火灾时能够及时准确地发出警报。
其次，我们需要为监控系统设置一个中央控制终端，以便于对各个探测器和报警器的状态进行监控和管理。
这个中央控制终端需要具备可靠的通信功能，能够及时传输监测数据和发出紧急警报。
同时，我们还需要规划好火灾事故的紧急应对预案，并进行演练和培训，以提高相关人员对紧急情况的应对能力。
另外，在系统的施工过程中，需要严格按照相关的安全标准和规范进行，确保设备的安装稳固可靠，并且避免损坏周围的电气设备和建筑结构。
最后，在系统建设完成后，我们需要进行一系列的测试和验收工作，以验证系统的稳定性和有效性，并对各个设备进行定期的维护和保养。
总的来说，电气火灾监控系统的施工方案需要从设备的选择、安装、通讯、后期管理等方面进行全面考虑，以确保系统能够在关键时刻发挥出最大的作用，保障人们的生命和财产安全。
电气火灾监控系统及应用简介电气火灾是一种因电气设备或电气线路故障而引起的火灾。
在工业生产、商业建筑和住宅等领域，电气设备的使用已经广泛普及，因此电气火灾的风险也日益增加。
为了及时发现和防止电气火灾的发生，电气火灾监控系统应运而生。
电气火灾监控系统是一种采用现代化技术的智能监控系统，旨在实时监测电气设备的状态并及时报警。
它可以通过传感器和监测设备检测电气设备的温度、电流、电压等参数，当监测到异常情况时，系统会自动触发报警并采取相应的应急措施。
传感器传感器是电气火灾监控系统中最为关键的部件之一。
常见的传感器包括温度传感器、电流传感器、电压传感器等。
这些传感器能够将电气设备运行时的各项参数转化为电信号，并传送给监控设备进行分析和处理。
监控设备监控设备是电气火灾监控系统的核心局部，它负责接收传感器传递过来的信号并进行处理。
监控设备通常配备有高性能的微处理器和专用的监控软件，能够实时监测电气设备的参数，并根据预设的规那么进行分析和判断。
一旦监测到异常情况，监控设备会触发报警并采取相应的措施。
报警装置是电气火灾监控系统的重要组成局部，它能够通过声光信号或其他方式及时向相关人员发出警报。
常见的报警装置包括喇叭、闪光灯、短信通知等。
报警装置的设置位置应根据实际情况进行合理布置，以便及时引起人们的注意并采取应急措施。
控制中心控制中心是电气火灾监控系统的指挥中枢，它负责对监测设备和报警装置进行集中管理和控制。
通过控制中心，相关人员可以随时查看电气设备的运行状态和报警信息，并及时采取相应的处理措施。
控制中心通常配备有显示屏、报警记录仪和通信设备，以方便与外部联系和数据记录。
电气火灾监控系统广泛应用于各种工业生产、商业建筑和住宅等场所。
以下是几个常见的应用领域：工业生产在工业生产过程中，大量的电气设备被使用。
电气火灾可能会给工厂的生产造成严重影响，甚至导致生命财产损失。
因此，工业生产是电气火灾监控系统的重要应用领域之一。
电气火灾监控工程方案一、引言随着人们对生活质量和安全性的要求不断提高，电气火灾已成为一种常见的安全隐患。
虽然经过多年的技术改进和管理措施，电气火灾的发生率已经得到一定程度的控制，但仍有许多潜在的安全隐患存在。
因此，通过对电气火灾的及时监控和预警，可以有效地减少火灾的发生，避免人员伤亡和财产损失，提高社会安全性。
本文将针对电气火灾监控工程，提出一套完善的工程方案。
二、电气火灾监控工程的背景电气火灾是指由电气设备或线路等引起的火灾。
电气火灾的危害性不言而喻，不仅会对人员和财产造成严重的危害，还会对社会造成一定的负面影响。
因此，进行电气火灾监控工程的目的是为了及时发现和处理电气火灾隐患，最大限度地减少火灾的发生，保障人员和财产的安全。
电气火灾监控工程的目标是通过技术手段对电气设备进行实时监测，及时发现火灾隐患，采取相应的措施进行处理，确保电气设备的安全性和稳定性。
三、电气火灾监控工程的方案1. 电气火灾监控系统的构成电气火灾监控系统包括传感器、监控装置、报警装置和处理设备等组成。
（1）传感器：传感器是电气火灾监控系统的核心部件，主要用于监测电气设备的温度、湿度、电压和电流等物理参数，在发生电气火灾隐患时能够及时发出信号。
（2）监控装置：监控装置是用来接收传感器发来的信号，并对信号进行处理和分析，从而实现对电气设备的实时监控和预警。
（3）报警装置：报警装置是用来向相关人员发出火灾预警信号，包括声音报警和光线报警等方式。
（4）处理设备：处理设备是用来对发生火灾隐患时进行相应的处理措施，可以自动或人工操作。
2. 电气火灾监控系统的设计原则（1）灵敏性：监控系统应具有良好的灵敏性，能够及时发现和处理火灾隐患。
（2）稳定性：监控系统应具有稳定性和可靠性，能够长时间稳定工作而不出现故障。
（3）智能化：监控系统应具有智能化的特点，能够自动处理一定程度的火灾隐患。
（4）可扩展性：监控系统应具有一定的可扩展性，能够根据需要进行扩展和升级。

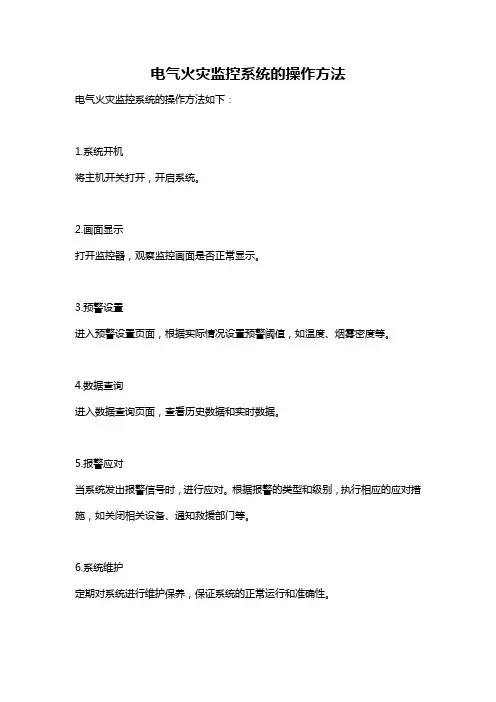

电气火灾监控设备使用说明书目录一、概述二、基本功能三、主要技术参数四、系统组成和原理五、基本功能与操作六、电气火灾监控设备菜单功能说明七、一般故障排除八、安装说明九、注意事项十、存贮和运输十一、包装说明十二、联系我们一、概述电气火灾监控系统是针对国内近年来电气火灾大幅上升的态势自主开发的，集报警、监视、控制、管理功能于一体的计算机测控系统。
该系统界面直观、易用性强、结构合理、可靠性高、功能较强、维护方便。
该系统可广泛应用于大型商场、生活小区、生产基地、办公大楼、商场酒店、分散设备等区域用电防火的集中管理。
该系统的采用，既极大的提高供电系统的连续性，又能把电气火灾消灭于萌芽状态，对安全用电提供了保障。
电气火灾监控设备是电气火灾监控系统的核心，可以实时地显示被监控回路的各种工作状态。
当系统出现异常时（剩余电流），监控设备将发出声、光报警信号，提醒工作人员注意；并还能显示和记录具体内容。
电气火灾监控设备执行国家标准GB 14287.1-2014《电气火灾监控设备》。
型号命名：二、基本功能电气火灾监控设备以ARM微控制器（单片机＋嵌入式软件）作总控制器，通过消防RS485连接每台探测器，对系统内所有受控回路的运行状态进行实时监控。
1、报警功能当受控回路发生异常，如：剩余电流故障（漏电），传感器故障等，电气火灾监控设备能够即时指示故障回路报警类型、指示剩余电流故障（漏电），并以声、光报警。
2、系统状态指示、报警功能当监控系统出现通讯故障、电源故障（主电故障、备电电池故障等）时，电气火灾监控设备能够指示出故障类型，并以声、光报警。
3、打印功能当受控回路出现异常（产生、报警）、系统出现故障（通讯线断路、主电故障、备电电池故障等）时，电气火灾监控设备能够指示出故障类型，并以声、光报警的同时，还能够通过打印机自动打印出故障信息报表。
4、遥测功能电气火灾监控设备能够实时检测每个受控回路的工作状态，显示各个受控回路的剩余电流值。

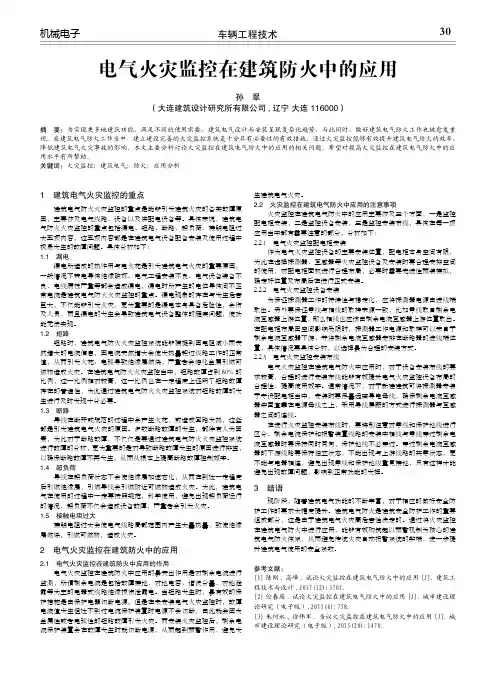

车辆工程技术30机械电子1 建筑电气火灾监控的重点 建筑电气防火火灾监控的重点是能够引发建筑火灾的各类故障原因，主要涉及电气线路、设备以及供配电设备等。
具体来说，建筑电气防火火灾监控的重点包括漏电、短路、断路、超负荷、接触电阻过大五项内容，这五项内容都是在建筑电气设备配备安装及使用过程中极易发生的故障问题。
具体分析如下：1.1 漏电 漏电所造成的热作用与电火花是引发建筑电气火灾的重要原因，一般情况下带电导体绝缘破坏、电气工程安装不良、电气设备装备不良、电线腐蚀严重等都会造成漏电，漏电时所产生的电位导体间不正常电流是建筑电气防火火灾监控的重点。
漏电现象的存在与发生危害巨大，不仅能够引发火灾，更为重要的是漏电本身具备危险性，会伤及人员，而且漏电的发生会导致建筑电气设备整体的瘫痪问题，使功能无法实现。
1.2 短路 短路时，建筑电气防火火灾监控系统能够捕捉到因电阻减小而突然增大的电流信息，因电流突然增大会使发热量超过线路工作的正常值，从而引发火花、电弧导致绝缘层燃烧，严重者会熔化金属引燃可燃物造成火灾。
在建筑电气防火火灾监控当中，短路故障占到60%的比例，这一比例相对较高，这一比例也在一定程度上证明了短路故障存在的普遍性，为此通过建筑电气防火火灾监控系统对短路故障的发生进行及时发现十分必要。
1.3 断路 导线在断开或脱落的过程中会产生火花，或造成回路发热，这些都是引发建筑电气火灾的原因。
多数断路故障的发生，都伴有人为因素，为此对于断路故障，不仅仅是要通过建筑电气防火火灾监控系统进行故障的分析，更为重要的是对导致断路故障发生的原因进行排查，以确保断路故障不再发生，从而从根本上提高断路故障控制效率。
1.4 超负荷 导线在超负荷状态下会使绝缘层加速老化，从而在到达一定程度后引燃绝缘层，引燃导线会引燃附近可燃物造成火灾。
为此，建筑电气在使用的过程中一定要按照规范，科学使用，避免出现超负荷运行的情况，超负荷不仅会造成设备故障，严重者会引发火灾。
电气火灾报警监控系统施工方案一、引言电气火灾是导致严重财产损失和人员伤亡的重要原因之一。
为了及时发现和控制电气火灾，建立一套完善的电气火灾报警监控系统尤为重要。
本文将介绍电气火灾报警监控系统的施工方案，以确保系统的可靠、高效运行。
二、系统设计1. 系统组成•火灾探测器：布置在电气设备周围，用于监测火灾状况。
•报警主机：接收火灾探测器传来的信号，并发出警报。
•报警显示器：显示火灾报警信息。
•扩音器：用于发出警报声音，提醒人员疏散。
•联动控制器：可与其他系统联动，如排烟系统、灭火系统等。
2. 系统布局根据电气设备的布局和火灾风险，合理设置火灾探测器的位置，确保全面而有效地监测火灾情况。
报警主机和报警显示器应设置在易于观察的位置，便于及时处理火灾报警信息。
三、系统安装1. 确定安装位置根据系统设计，确定每个设备的安装位置，并保证设备安装牢固、位置合适。
2. 连接布线按照系统设计要求，进行设备之间的连线布置，确保连接正确、可靠。
3. 调试测试安装完成后，对系统进行全面的调试测试，确保每个部件正常运行，系统能够准确响应火灾情况。
四、系统维护1. 定期检查定期对系统进行检查维护，确保每个部件的正常运行和连接可靠性。
2. 紧急处理一旦系统发出火灾报警，应根据预先设定的应急处理流程及时采取措施，保障人员安全和防止火灾扩散。
五、总结建立一套可靠的电气火灾报警监控系统，对维护公共安全、保护人员生命财产至关重要。
施工方案的规范性和系统的稳定性是保障系统有效运行的重要保障。
希望通过本文的介绍，能对搭建电气火灾报警监控系统提供一定的指导和帮助。
电气火灾监控系统施工方案1. 引言电气火灾是一种严重的安全隐患，可能导致人员伤亡和财产损失。
为了及时监测和控制电气火灾的发生，电气火灾监控系统被广泛应用于各种场所，如工厂、商场、办公楼等。
本文档将详细介绍电气火灾监控系统的施工方案。
2. 施工方案概述电气火灾监控系统的施工方案主要包括以下步骤：1.设计方案的确定2.材料和设备的准备3.线缆敷设和连接4.设备安装和调试5.系统测试和验收6.后期运维和维护3. 设计方案的确定在确定设计方案时，需要考虑以下几个因素：•火灾监控范围：根据场所的大小和用途确定需要监控的区域，包括电气设备、电缆沟槽、配电柜等。
•监控设备选择：选择合适的监控设备，如火灾探测器、温度传感器、烟雾报警器等。
•系统布局规划：根据场所的结构和布局确定设备的安装位置，保证监控范围的全面和有效覆盖。
4. 材料和设备的准备在施工前，需要准备以下材料和设备：•火灾监控设备：根据设计方案确定需要的监控设备，包括火灾探测器、温度传感器、烟雾报警器等。
•线缆和接头：准备适合的线缆和接头，用于设备之间的连接和安装。
•安装工具：准备必要的工具，如电钳、螺丝刀等，用于设备的安装和连接。
5. 线缆敷设和连接在进行线缆敷设和连接时，需要遵循以下几个步骤：1.确定线缆路径：根据系统布局规划确定线缆的敷设路径，保证线缆的安全和美观。
2.敷设线缆：按照设计方案，敷设线缆并固定好，注意线缆的保护和防水措施。
3.连接设备：使用合适的接头将线缆连接到监控设备上，确保连接牢固。
4.线缆标识：对于不同的线缆，使用标识符号进行标识，方便以后的维护和调试。
6. 设备安装和调试在进行设备安装和调试时，需要按照以下步骤进行：1.安装监控设备：根据设计方案确定设备的安装位置，使用合适的固定装置将设备安装好。
2.连接线缆：将线缆与设备连接，确保接头连接牢固，信号传输正常。
3.调试设备：对安装的设备进行测试和调试，保证设备正常运行。
4.调整参数：根据具体情况，调整设备的参数，使监控系统能够灵敏地检测火灾的发生并及时报警。
Acrel-6000电气火灾监控系统在上海复旦高等艺术实训基地项目中的应用安科瑞师晴晴江苏安科瑞电器制造有限公司江苏江阴214405摘要：学校类公共文化事业单位具有人员密集、社会关影响力大、社会关注度高的特性，其电气火灾安全显得十分重要。
鉴于学校类场所人员固定时间段密集程度高、对人员安全要求高的特性，国家和各地区已经制定了相关电气火灾防范以及部分强制规定。
而在上述的各种人员密集型场所安装电气火灾监控系统可以有效的预防电气火灾的发生。
本文通过介绍安科瑞Acrel-6000/B电气火灾监控系统在上海复旦高等艺术实训基地项目中的应用，简析相关国家标准和设计规范，概述电气火灾监测系统在电气火灾预防方面的具体架构以及其优越性。
关键词：公共建筑；电气火灾；上海复旦高等艺术实训基地；安科瑞；学校；0前言近十年的火灾事故中，电气火灾居首位，且年均发生次数占火灾年均总发生次数的27%，占重特大火灾总发生次数的80%，且损失占火灾总损失的53%，而发达国家每年电气火灾发生次数占总火灾发生次数的8%~13%。
事实上，电气火灾已成为消防安全的主要致灾因素，不仅次数多、损失大，而且多年来一直居高不下。
公益性公共建筑人员密集、往来人员多、公共关注度高的特性，使其配电系统电气火灾的预防显得更加重要。
公共建筑电气火灾预防主要有以下两个方面：(1)电气火灾一般初起于电气柜、电缆桥架等内部，当火蔓延至设备及电缆表面时，已形成较大火势，此时火势往往不容易被控制，故而预防便十分重要。
(2)学校类公共场所的社会关注度高，若是发生火灾会影响相关社会活动进展，且可能会造成人民生命财产损失。
针对以上两个方面，安科瑞电气股份有限公司以其自主研发的ARCM系列电气火灾监控探测器为基础，通过对RS485总线技术、终端微机软件显示技术的集成，研发了安科瑞Acrel-6000/B电气火灾监控系统。
本系统后台在显示各个探测点位数据的同时，还提供越限声光报警、人性化的界面等功能。
本系统实现了配电系统的24小时无人实时监控，减少了人力成本，提高了电气火灾隐患的排除效率。
本文就电气火灾系统在上海复旦高等艺术实训基地项目中的应用，简单介绍安科瑞Acrel-6000/B电气火灾系统的实际应用和其实际意义。
1项目概况上海复旦高等艺术实训基地是上海视觉艺术学院在松江建设的一教学基地。
上海视觉艺术学院（Shanghai Institute of Visual Art），简称“上视”，原复旦大学上海视觉艺术学院，是一所专门从事传播研究和设计研究的高等艺术院校，筹建于2001年，2005年正式开学。
2013年4月，经教育部批准，脱离副部级复旦大学隶属关系，从普通高校独立学院改制为普通民办高校，并更名为上海视觉艺术学院。
学校位于松江大学园区，占地面积近千亩。
校园建设和固定资产投入逾6亿元，校舍总建筑面积超过12万平方米，学生公寓面积41840平方米。
现为上海市教育委员会重点民办艺术类本科院校。
本项目主要是针对上海复旦高等艺术实训基地内的两栋教学楼设计电气火灾监控系统。
针对本项目的特性，在部分楼层配电柜的重要回路安装安科瑞研发的ARCM系列剩余电流式电气火灾监控探测器。
电气火灾监控系统须实时监测重要回路的剩余电流值、箱体回路的实时温度，监测的数据实时传输至后台主机，当发生剩余电流值越限、温度越限时，后台能进行声光报警，同时后台能够和消防火灾报警系统实现消防联动。
2参照标准鉴于公共建筑发生火灾容易造成人员生命财产损失。
为了加大电气火灾监控防范的力度，近年来，国家相继制订或修改了一批相关标准规范。
相关的标准规范已经对电气火灾监控系统提出了具体的要求，本项目中选用的安科瑞Acrel-6000/B 电气火灾系统的设计参照的标准主要有：(1)GB50045-95(2005版)《高层民用建筑设计防火规范》，其中在条文9.5.1里规定:高层建筑内火灾危险性大、人员密集等场所宜设置漏电火灾报警系统。
(2)国家标准《建筑电气火灾预防要求和检测方法》有关条文也明确要求“应在电源进线端设置自动切断电源或报警的剩余电流动作保护器。
(3)电气火灾监控系统的产品应满足:GB14287.1-2005《电气火灾监控设备》、GB14287.2-2005《剩余电流式电气火灾监控探测器》、GB14287.3-2005《测温式电气火灾监控探测器》(4)电气火灾监控系统的安装和运行应满足GB13955-2005《剩余电流动作保护装置安装和运行》(5)电气火灾监控系统的供电应满足GB50052《供配电系统设计规范》的要求(6)电气火灾监控系统的设计应满足《电气火灾监控系统的设计方法》的要求(暂行规定)3.系统架构及设计电气火灾监控系统拓扑图1）站控管理层站控管理层针对电气火灾监控系统的管理人员，是人机交互的直接窗口，也是系统的最上层部分。
安科瑞电气火灾监控系统主机充分考虑到用户的操作习惯，和持续稳定运行，参照的相应的国家标准和规范。
主机主要由监控软件、触摸屏、UPS 电源、打印机等设备组成。
将现场的各类数据信息进行计算、分析、处理，并以图形、数显、声音、指示灯等方式反应给终端管理人员。
使管理人员能够实时掌握系统动态，且实现故障信息可追循，信息可导出等功能。
鉴于本项目中仪表点位以及数据量的规模，现为项目配置安科瑞Acrel-6000/B主机，本主机的具体参数见下文介绍。
2）网络通讯层本项目中的所有仪表须严格按照手拉手的形式连接，且所有的通讯总线须沿着弱电桥架铺设。
本项目的仪表分布在楼层强电间电气火灾监控探测。
本项目的数据总线设计为两根总线，独立的总线便于后期系统的维护，发生漏电流报警时也可以根据后期我方提供的点检表快速定位故障回路，快速排除故障。
现场电气火灾探测器通过双绞线（ZR-RVSP2*1.0）以手拉手方式进行通讯连接，每根总线的仪表数量在20只左右。
3）现场设备层本项目中主要是针对楼层配电箱的进线回路安装安科瑞嵌入式电气火灾探测器，通过嵌入式电气火灾探测器实时监控配电回路的漏电流大小来显示整个配电系统的工作状态。
ARCM系列剩余电流式电气火灾监控探测器，是针对0.4kV以下的TT、TN系统设计的，通过对配电回路的剩余电流、导线温度、过电流、过电压等火灾危险参数实施监控和管理，从而预防电气火灾的发生，并实现了对多种电力参数的实时监测,为能耗管理提供精确的数据。
产品采用先进的微控制器技术，集成度高，体积小巧，安装方便，集智能化，数字化，网络化于一身，是建筑电气火灾预防监控、系统绝缘老化预估等的理想选择。
产品符合GB14287.2-2005《电气火灾监控系统第2部分：剩余电流式电气火灾监控探测器》的标准要求。
4系统特点和工作原理鉴于本项目的规模，项目电气火灾检测点位的实际情况。
无论在终端剩余电流探测器还是后台主机都是根据本项目的实际情况来进行设计的。
4.1本项目的系统特点可总结为一下三点：(1)终端探测器选用嵌入式电气火灾探测器，方便安装、节省成本、便于后期维护。
(2)RS485总线连接方便，可操作性强。
总线布线时走的是弱电桥架，不会受到强电的影响，确保的整个系统的通讯稳定。
(3)考虑到本项目中仪表数据量，客户要求。
本项目的主机选用壁挂式。
壁挂式主机界面简洁，系统操作方便，适合本项目中的配电间环境和客户的相关操作要求。
4.2电气火灾系统工作原理(1)剩余电流测量是根据基尔霍夫电流定律：在同一时刻，电路中流入和流出一个节点的电流矢量和为零。
以TN-S系统为例，将A/B/C/N同时穿过剩余电流互感器，当系统未发生漏电时，流入和流出剩余电流互感器的电流矢量和为零，此时，剩余电流互感器感应出的二次电流也为0;当某相对大地发生漏电，此时流入和流出剩余电流互感器的电流矢量和不再为零，其大小等于从大地流走的电流即漏电流。
此漏电信号通过剩余电流互感器的二次接线传输至电气火灾探测器，经运算放大、A/D转换后送入CPU，经过一系列算法后，对变化的幅值进行分析、判断，并与报警设定值进行比较，若超出定值则发出声光报警信号并上送至后台电气火灾监控设备。
(2)终端探测器负责监测各个回路的剩余电流值，将剩余电流值的数据传输至系统主机。
终端探测器还负责其监测回路剩余电流值的实时显示，同时能够设置限值，当剩余电流值越限时能够发出声光报警，提醒管理人员及时维护、整改。
(3)仪表通过RS485总线将数据传输至系统主机，系统主机将上传数据通过图形、报表、事件记录等形式反映整个系统的运行状态。
5系统设计注意事项和方法5.1电气火灾监控系统主要监测剩余电流和温度两类对象，在设计时应注意的基本要点(1)关于剩余电流由于剩余电流监测的原理采用了基尔霍夫电流定律，所以，对所应用的低压配电系统形式有一定要求。
目前，可以应用剩余电流互感器的低压配电系统有：TT系统，IT系统，TN-S系统，不能使用在TN-C系统中。
对将要设计安装电气火灾监控系统的用户，不管是新工程或旧工程改造项目，首先要调查核实该用户低压配电系统的系统接地形式是什么，否则，设计安装剩余电流互感器的点位进行检测是根本无法施行的。
关于AC220V单相供电系统，剩余电流互感器只要套住L/N两根电源线即可，但要求中性线N此后不容许再接地。
对于AC380V三相供电系统，由于有三相三线制、三相四线制、三相五线制等使用状况，则根据具体情况将剩余电流互感器同时套住A/B/C三相电源线，或同时套住A/B/C/N线。
同理，要求中性线N此后不许再接地，保护线PE不得穿过互感器。
在系统接地的形式为TN-C型时工业自动化网，必须将其改造为TN-S型、TN-C-S型或局部TT型系统后，才可以安装剩余电流检测装置。
(2)关于温度温度测量与系统接地的形式无关，主要考虑包括线缆在内的低压配电装置中关键部位的温度，一般在二级保护的线路中应用。
温度探头Pt100可采用接触式布置法，当被检测对象为绝缘体时，宜将探测器的温度传感器直接设置在被探测对象的表面。
当被检测对象为配电柜内部温度变化时，可采用非接触式布置，靠近发热部件。
5.2系统设计中的点位分配根据国家标准GB13955-2005《剩余电流动作保护装置安装和运行》4.4条中关于分级保护的规定，安装剩余电流火灾监控装置时，点位分配原则的步骤是：(1)研究分析被控低压AC380V/220V配电线路的相关图纸，将建筑电气的分布情况调查核实，确定配电设备(如配电柜、箱、盘、电缆等重要设备)的位置，把每一个监控探测器分配到相应的配电设备上，以此来确定探测器的数量，避免重设浪费。
(2)确定分级保护。
为了缩小发生人身电击事故和接地故障切断电源时引起的停电范围，通常在供电线路的不同地点安装三级(或两级)不同容量的剩余电流保护装置，以形成分级保护。
