电气火灾监控系统工程方案一、项目背景随着城市化进程的不断推进，采用电气设备的场所日益增加，而电气设备在长期使用中很容易出现各种故障，如短路、过载、接触不良等，这些故障往往会引发火灾。

因此，配电箱、电缆线路等电气设备需要进行监测和防护，以提高火灾预防和处理能力，保障人身及财产安全。

因此，本工程拟对电气火灾监控系统进行设计和实施。

二、系统组成及功能1. 系统组成该电气火灾监控系统主要由火灾传感器、控制器以及报警显示器组成。

其中，火灾传感器用于监测电气设备的温度和烟雾等环境参数，控制器用于接收传感器信息并进行判断，当监测到异常时，会向报警显示器发送信号，并触发报警装置，同时实时向监控中心发送信息。

2. 功能说明（1）监测功能：系统能够对电气设备周围环境参数进行实时监测，包括温度、烟雾、气体浓度等。

（2）报警功能：当监测到异常参数时，系统能够立即转发报警信号，及时预警火灾风险。

（3）远程监控功能：系统能够连接到监控中心，实现远程监控和管理，保证第一时间了解电气设备的状态并进行处理。

三、系统设计1. 传感器选择及布置（1）温度传感器：选用高精度的温度传感器，能够在电气设备温度发生变化时及时监测到。

（2）烟雾传感器：选用敏感度高，稳定性好的烟雾传感器，能够在火灾初期及时发现烟雾，并进行报警。

（3）传感器布置：根据实际情况，合理布置传感器，确保能够全面监测到电气设备的环境参数。

2. 控制器设计控制器是系统的核心部分，主要负责接收传感器信息、进行判断和处理，并向监控中心发送信息。

控制器采用先进的嵌入式技术，具有高性能和稳定性，同时还能实现远程控制功能，实现对电气设备的远程自动化控制。

3. 报警显示器设计报警显示器采用彩色触摸屏技术，能够清晰显示火灾报警信息及相关图形和数据，并具有触摸屏幕操作功能，方便用户对系统进行监控和操作。

同时还能够实现报警记录的查询和导出功能，方便对火灾报警信息进行分析和处理。

四、系统实施1. 现场调研在开始设计之前，需要对现场进行调研，了解具体的电气设备情况、布局及使用情况，并根据调研结果确定传感器的数量和布置方案。

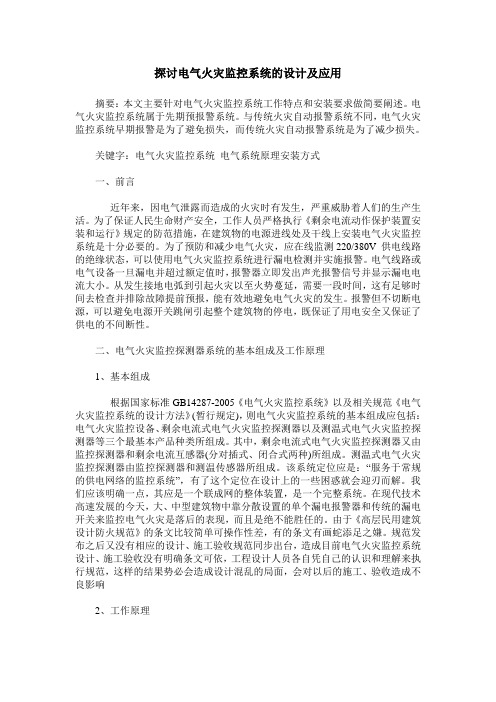

探讨电气火灾监控系统的设计及应用摘要：本文主要针对电气火灾监控系统工作特点和安装要求做简要阐述。

电气火灾监控系统属于先期预报警系统。

与传统火灾自动报警系统不同，电气火灾监控系统早期报警是为了避免损失，而传统火灾自动报警系统是为了减少损失。

关键字：电气火灾监控系统电气系统原理安装方式一、前言近年来，因电气泄露而造成的火灾时有发生，严重威胁着人们的生产生活。

为了保证人民生命财产安全，工作人员严格执行《剩余电流动作保护装置安装和运行》规定的防范措施，在建筑物的电源进线处及干线上安装电气火灾监控系统是十分必要的。

为了预防和减少电气火灾，应在线监测220/380V 供电线路的绝缘状态，可以使用电气火灾监控系统进行漏电检测并实施报警。

电气线路或电气设备一旦漏电并超过额定值时，报警器立即发出声光报警信号并显示漏电电流大小。

从发生接地电弧到引起火灾以至火势蔓延，需要一段时间，这有足够时间去检查并排除故障提前预报，能有效地避免电气火灾的发生。

报警但不切断电源，可以避免电源开关跳闸引起整个建筑物的停电，既保证了用电安全又保证了供电的不间断性。

二、电气火灾监控探测器系统的基本组成及工作原理1、基本组成根据国家标准GB14287-2005《电气火灾监控系统》以及相关规范《电气火灾监控系统的设计方法》(暂行规定)，则电气火灾监控系统的基本组成应包括：电气火灾监控设备、剩余电流式电气火灾监控探测器以及测温式电气火灾监控探测器等三个最基本产品种类所组成。

其中，剩余电流式电气火灾监控探测器又由监控探测器和剩余电流互感器(分对插式、闭合式两种)所组成。

测温式电气火灾监控探测器由监控探测器和测温传感器所组成。

该系统定位应是：“服务于常规的供电网络的监控系统”，有了这个定位在设计上的一些困惑就会迎刃而解。

我们应该明确一点，其应是一个联成网的整体装置，是一个完整系统。

在现代技术高速发展的今天，大、中型建筑物中靠分散设置的单个漏电报警器和传统的漏电开关来监控电气火灾是落后的表现，而且是绝不能胜任的。

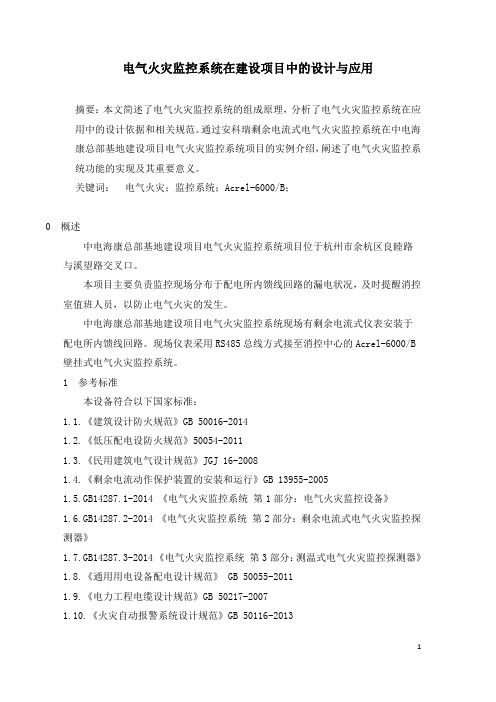

电气火灾监控系统在建设项目中的设计与应用摘要：本文简述了电气火灾监控系统的组成原理，分析了电气火灾监控系统在应用中的设计依据和相关规范。

通过安科瑞剩余电流式电气火灾监控系统在中电海康总部基地建设项目电气火灾监控系统项目的实例介绍，阐述了电气火灾监控系统功能的实现及其重要意义。

关键词：电气火灾；监控系统；Acrel-6000/B；0 概述中电海康总部基地建设项目电气火灾监控系统项目位于杭州市余杭区良睦路与溪望路交叉口。

本项目主要负责监控现场分布于配电所内馈线回路的漏电状况，及时提醒消控室值班人员，以防止电气火灾的发生。

中电海康总部基地建设项目电气火灾监控系统现场有剩余电流式仪表安装于配电所内馈线回路。

现场仪表采用RS485总线方式接至消控中心的Acrel-6000/B 壁挂式电气火灾监控系统。

1 参考标准本设备符合以下国家标准：1.1.《建筑设计防火规范》GB 50016-20141.2.《低压配电设防火规范》50054-20111.3.《民用建筑电气设计规范》JGJ 16-20081.4.《剩余电流动作保护装置的安装和运行》GB 13955-20051.5.GB14287.1-2014 《电气火灾监控系统第1部分：电气火灾监控设备》1.6.GB14287.2-2014 《电气火灾监控系统第2部分：剩余电流式电气火灾监控探测器》1.7.GB14287.3-2014 《电气火灾监控系统第3部分：测温式电气火灾监控探测器》1.8.《通用用电设备配电设计规范》 GB 50055-20111.9.《电力工程电缆设计规范》GB 50217-20071.10.《火灾自动报警系统设计规范》GB 50116-20132 系统组成中电海康总部基地建设项目电气火灾监控系统由电气火灾监测后台，电气火灾探测器以及漏电流互感器组成。

本项目涉及5个变配电所，变电所内电气火灾探测器采用手拉手串接后通过通讯管理机光纤连接到后台壁挂式主机，组成电气火灾系统的大动脉。

天门智慧电气火灾监控系统设计方案设计方案：天门智慧电气火灾监控系统一、引言电气火灾是一种严重危害人民生命财产安全的灾害，因此对电气火灾进行监控和预警是非常重要的。

本文将介绍一种针对天门市的智慧电气火灾监控系统设计方案，以提高电气火灾的监控能力和预警效果。

二、系统功能1. 火灾监控：通过安装在各个关键位置的烟雾传感器实时监测烟雾浓度、温度、湿度等参数，当超过设定的阈值时，系统会立即发出火灾警报并将信息传递给监控中心。

2. 火灾预警：系统集成了火灾预警算法，通过对监测数据的实时分析，可以提前预警火灾隐患，减少火灾发生的可能性。

3. 远程控制：通过与电气设备联网，可以实现对电气设备的远程控制，包括开关机、调节温度、湿度等功能，以减少火灾的发生。

4. 系统管理：系统具有用户管理、日志管理、报警管理等功能，可以对系统进行配置和管理，并记录相关的操作和报警信息。

三、系统设计1. 硬件设计：a. 烟雾传感器：在关键位置安装烟雾传感器，传感器具有高灵敏度和稳定性，能够及时准确地监测火灾相关参数。

b. 控制器：采用高性能的微控制器作为系统的控制中心，负责数据采集、数据处理和应急处理等功能。

c. 通信模块：通过与电气设备的通信模块进行数据交互和远程控制。

d. 报警器：当系统检测到火灾发生时，通过报警器发出警报，并向监控中心发送报警信息。

e. 系统管理终端：提供给操作人员的终端设备，用于对系统进行配置和管理。

2. 软件设计：a. 数据采集和处理：通过烟雾传感器实时采集烟雾浓度、温度、湿度等参数，并对数据进行处理和分析。

b. 火灾预警算法：系统根据历史数据和实时数据，采用机器学习算法对火灾发生的概率进行预测，并提供相应的预警。

c. 远程控制：操作人员可以通过系统管理终端对电气设备进行远程控制，包括开关机、调节温度、湿度等操作。

d. 报警管理：系统可以记录和管理报警信息，包括报警时间、报警位置、报警原因等。

四、系统优势1. 实时监控：系统可以实时监控电气设备的状态，一旦发现问题可以立即进行应急处理，有效减少火灾发生的可能性。

电气火灾智能监测与预警系统设计与应用随着电气设备的广泛应用和用电负荷的不断增加，电气火灾事故时有发生，给人们的生命财产安全带来了巨大威胁。

为了及时发现和防范电气火灾，提高火灾事故的预防和处理能力，电气火灾智能监测与预警系统应运而生。

1. 系统组成电气火灾智能监测与预警系统主要由以下组成部分构成：1.1. 火灾监测设备：包括火灾探测器、温湿度传感器、烟雾报警器等。

这些设备通过感知电气设备周围的环境参数，能够及时监测到火灾的迹象，发出报警信号。

1.2. 数据采集与传输系统：将火灾监测设备采集到的数据通过有线或无线通信方式传输至监测控制中心。

可以采用传统的RS485总线通信，也可以采用以太网通信等先进的通信方式。

1.3. 监测控制中心：负责接收、处理和分析来自火灾监测设备的数据，通过算法和规则引擎对数据进行判断和处理。

一旦发现火灾的异常情况，立即触发预警机制，并及时发送报警信息给相关人员。

1.4. 预警与报警系统：将预警信号通过声光报警器、短信、邮件等形式及时地通知到现场人员和相关部门，以便他们能够迅速做出应对措施，避免事故扩大。

2. 系统特点电气火灾智能监测与预警系统具有以下特点：2.1. 实时监测：系统能够实时感知电气设备周围的环境参数，并及时将数据传输至监测控制中心进行处理。

这样能够有效地提高火灾的发现速度，减少火灾事故的发生。

2.2. 智能分析：监测控制中心通过算法和规则引擎对监测到的数据进行分析和判断，能够准确地判定是否存在火灾隐患，并及时触发预警机制。

这样能够减少误报和漏报的情况发生。

2.3. 多级预警：系统设置了多级预警机制，根据不同的火灾风险等级，进行相应的预警处理。

对于高风险的情况，可以通过声光报警器等方式进行及时的预警，确保火灾事故得以迅速处理。

2.4. 远程监控：监测控制中心可以通过互联网远程监控电气设备的状态和环境参数。

即使离开现场，相关人员也能够通过手机或电脑随时了解电气火灾风险情况，并进行及时处理。

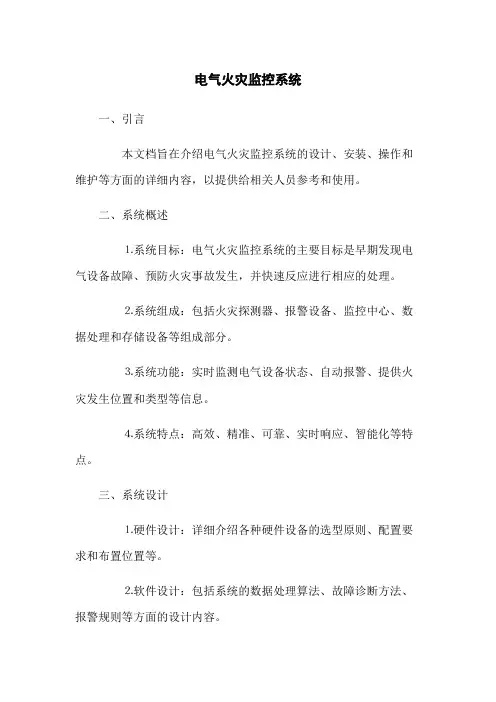

电气火灾监控系统一、引言本文档旨在介绍电气火灾监控系统的设计、安装、操作和维护等方面的详细内容，以提供给相关人员参考和使用。

二、系统概述⒈系统目标：电气火灾监控系统的主要目标是早期发现电气设备故障、预防火灾事故发生，并快速反应进行相应的处理。

⒉系统组成：包括火灾探测器、报警设备、监控中心、数据处理和存储设备等组成部分。

⒊系统功能：实时监测电气设备状态、自动报警、提供火灾发生位置和类型等信息。

⒋系统特点：高效、精准、可靠、实时响应、智能化等特点。

三、系统设计⒈硬件设计：详细介绍各种硬件设备的选型原则、配置要求和布置位置等。

⒉软件设计：包括系统的数据处理算法、故障诊断方法、报警规则等方面的设计内容。

⒊界面设计：介绍系统的用户操作界面设计，包括图形界面、报警显示等方面。

四、系统安装⒈安装准备：包括场地准备、设备检查、布线等准备工作。

⒉安装过程：详细描述各种设备的安装要求和操作步骤。

⒊安装调试：介绍系统安装后的调试流程和方法。

五、系统操作⒈系统启停：详细说明系统的启动和停止的操作方法。

⒉数据监测：介绍系统如何实时监测电气设备状态，包括数据显示、报警处理等方面的操作。

⒊故障排查：提供系统故障排查的方法和步骤，以及相应的处理措施。

六、系统维护⒈日常维护：包括定期检查、设备清洁、备件更换等维护工作。

⒉数据备份：介绍系统数据的备份方法和操作步骤。

⒊故障修复：详细描述系统故障的修复流程和方法。

七、附件本文档涉及的附件包括系统设计图、设备清单、安装示意图等。

八、法律名词及注释⒈法律名词：对本文档中出现的法律名词进行解释和注释，确保读者理解清楚。

⒉注释：对关键名词或术语进行解释，提高文档的可读性和理解性。

电气火灾监控系统及应用简介电气火灾是一种因电气设备或电气线路故障而引起的火灾。

在工业生产、商业建筑和住宅等领域，电气设备的使用已经广泛普及，因此电气火灾的风险也日益增加。

为了及时发现和防止电气火灾的发生，电气火灾监控系统应运而生。

电气火灾监控系统是一种采用现代化技术的智能监控系统，旨在实时监测电气设备的状态并及时报警。

它可以通过传感器和监测设备检测电气设备的温度、电流、电压等参数，当监测到异常情况时，系统会自动触发报警并采取相应的应急措施。

传感器传感器是电气火灾监控系统中最为关键的部件之一。

常见的传感器包括温度传感器、电流传感器、电压传感器等。

这些传感器能够将电气设备运行时的各项参数转化为电信号，并传送给监控设备进行分析和处理。

监控设备监控设备是电气火灾监控系统的核心局部，它负责接收传感器传递过来的信号并进行处理。

监控设备通常配备有高性能的微处理器和专用的监控软件，能够实时监测电气设备的参数，并根据预设的规那么进行分析和判断。

一旦监测到异常情况，监控设备会触发报警并采取相应的措施。

报警装置是电气火灾监控系统的重要组成局部，它能够通过声光信号或其他方式及时向相关人员发出警报。

常见的报警装置包括喇叭、闪光灯、短信通知等。

报警装置的设置位置应根据实际情况进行合理布置，以便及时引起人们的注意并采取应急措施。

控制中心控制中心是电气火灾监控系统的指挥中枢，它负责对监测设备和报警装置进行集中管理和控制。

通过控制中心，相关人员可以随时查看电气设备的运行状态和报警信息，并及时采取相应的处理措施。

控制中心通常配备有显示屏、报警记录仪和通信设备，以方便与外部联系和数据记录。

电气火灾监控系统广泛应用于各种工业生产、商业建筑和住宅等场所。

以下是几个常见的应用领域：工业生产在工业生产过程中，大量的电气设备被使用。

电气火灾可能会给工厂的生产造成严重影响，甚至导致生命财产损失。

因此，工业生产是电气火灾监控系统的重要应用领域之一。

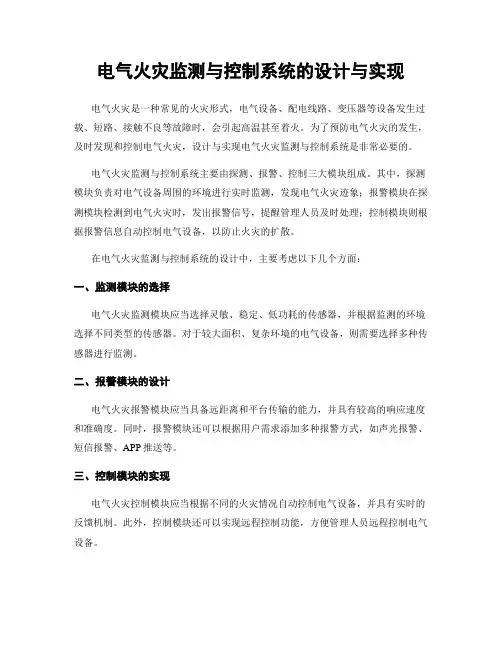

电气火灾监测与控制系统的设计与实现电气火灾是一种常见的火灾形式，电气设备、配电线路、变压器等设备发生过载、短路、接触不良等故障时，会引起高温甚至着火。

为了预防电气火灾的发生，及时发现和控制电气火灾，设计与实现电气火灾监测与控制系统是非常必要的。

电气火灾监测与控制系统主要由探测、报警、控制三大模块组成。

其中，探测模块负责对电气设备周围的环境进行实时监测，发现电气火灾迹象；报警模块在探测模块检测到电气火灾时，发出报警信号，提醒管理人员及时处理；控制模块则根据报警信息自动控制电气设备，以防止火灾的扩散。

在电气火灾监测与控制系统的设计中，主要考虑以下几个方面：一、监测模块的选择电气火灾监测模块应当选择灵敏、稳定、低功耗的传感器，并根据监测的环境选择不同类型的传感器。

对于较大面积、复杂环境的电气设备，则需要选择多种传感器进行监测。

二、报警模块的设计电气火灾报警模块应当具备远距离和平台传输的能力，并具有较高的响应速度和准确度。

同时，报警模块还可以根据用户需求添加多种报警方式，如声光报警、短信报警、APP推送等。

三、控制模块的实现电气火灾控制模块应当根据不同的火灾情况自动控制电气设备，并具有实时的反馈机制。

此外，控制模块还可以实现远程控制功能，方便管理人员远程控制电气设备。

在整个电气火灾监测与控制系统实现的过程中，技术方案层面上应当根据系统的性能要求选择相应的芯片、控制器、传感器等，同时遵循国家相关技术标准，提高系统的稳定性和可靠性。

此外，硬件开发、软件开发以及网络通讯均需要专业人员进行系统开发和调试。

总之，设计与实现电气火灾监测与控制系统是预防电气火灾的重要手段，应当充分考虑系统的高效性、可行性和可靠性，选择适当的技术方案和硬软件组件，并尽可能减少存在的安全隐患，提高系统的运行效率和用户的满意度。
