35KV微机线路保护原理说明书

合闸 输出
13 14 15 16 17 18 19 20 21 22 23 24
5.3 装置安装开孔尺寸图（见图 6）
图 23
8
合闸位置 分闸位置
合肥英特电力设备有限公司
Hefei YingTe Electric Equipments co,Ltd.
5.2 背面布置图
图 22
12
+
-
电源 DC/AC220V
3 45
保护跳闸 输入
6 7 8 9 10 11 12
分闸 输入
分闸 输出
（ ） （ ）
WDD通用操作单元背面接线
合闸 输入
时，B 相可不接。对于没有装设零序电流互感器的系统，零序电流也可不接。设立开关量输
入，经隔离用于瓦斯或温度保护。
2.2 软件说明 2.2.1WDD-1BG 逻辑框图
VCC
0.8I1ZD
0.8I2ZD
IA ＞I1ZD IB ＞I1ZD
GL1
＆
TJ
IC ＞I1ZD
IA ＞I2ZD
GL2
＆
GL2T
IB ＞I2ZD IC ＞I2ZD
GL2B
I GO ＞IGOZD
GL3
GL3T
BJ
I DO ＞IDOZD
GL4
重瓦斯/超温
GL5
GL3B GL5T
轻瓦斯/高温
GL5B
图8
2.2.2 定时限过流
本装置设二段定时限过流保护，各段电流及时间定值均可独立整定。
2.2.3 零序电流
高压零序电流保护，动作电流及时间定值可独立整定。
保护启动 过流Ⅰ段
串口
IA
显示
IB

海派风电场35kV集电线路保护配置
瞬时电流速断保护 限时电流速断保护 定时电流速断保护
瞬时电流速断保护(电流Ⅰ段保护)
1.工作原理 动作电流：躲开本线路末端的最大短路电流 动作时间：继电器固有动作时间 2.保护范围 不能保护线路全长，且保护范围随系统运行方式和故障 类型的变化而变化。规程规定，其最小保护范围一般不 应小于被保护线路全长的15% 20%。
瞬时电流速断不能保护线路的全长，保护范围 受系统运行方式变化的影响
风机变
~
35kV母线 K
最大运行方式保护范围
最小运行方式保护范围
Ik
最大运行方式
最小运行方式
l
3.单相原理图
QF
4.特点
简单可靠，动作迅速。 不能保护线路的全长，保护范围受系统运行方式变 化的影响
限时电流速断保护(电流Ⅱ段保护)
谢谢！
本内容仅供参考,如需使用，请根据自己实际情况更改后使用！
放映结束 感谢各位批评指导！
谢 谢！
让我们共同进步
电网的最大运行方式：是电网在该方式下运行时 具有最小的短路阻抗值，发生短路时产生的短路 电流为最大的一种运行方式。一般根据电网的最 大运行方式的短路电流值校验所选的电气设备的 稳定性。
电网的最小运行方式：是电网在该方式下运行时 具有最大的短路阻抗值，发生短路时产生的短路 电流为最小的一种运行方式。一般根据电网的最 小运行方式的短路电流值校验继电保护装置的灵 敏度。
瞬时电流速断保护范 围不低于线路全长的 15%~20%
3.单相原理图
4.特点 灵敏性较好，可保护全长
速动性差，带0.3－1S延时，依靠动作电流值和动 作时间共同保证其选择性。
定时电流速断保护(电流Ⅲ段保护)

则、 微机继 电保护 及 自动化 装置选 型等方 面进行 了广 泛探讨 ３ Ｖ变 电站标 准化设计 与建设方 案提供 了技术 ５ｋ
参 考。
关键词 ．５ｋ ３ Ｖ变 电站 ； 主接线 ； 微机保护
中图分类号 ：Ｍ Ｔ７ 文献标 识码 ： Ａ 文章 编号 ：０６—００ （０ ２ ０ ０ ０ ０ １０ ７ ７ ２ １ ）５— １２— ２ 站备 用电源为柴油发 电机 。
① 正常运行 时 ，５ｋ ３ Ｖ电源线 １ 电 ， 供 电源线 ２为备用
线 ， 主 变并 列运 行 ，０ｌ ２台 １ Ｖ母 线 分 段 运 行 。 【
接线 ， 采用户外式布置 ，５ｋ ３ Ｖ侧架空进线 ２回 ， 回电源线 ， 一
另一回为备用电源线 ， 台 Ｓ ９— ０ １ 两 Ｃ ５ ／０站用 变。１ Ｖ母 线 ０ｋ 采用单 母线分段接线 ， 出线规模为 ２ ５回， 均采用架 空配电
护测控装置 ， Ｃ ９ ６ Ｄ电压并列装置 ， Ｃ Ｒ Ｓ一 ６ ３ Ｒ Ｓ一９３ Ｃ ６ １ Ｓ电容 器保护测控装置 ， Ｃ ９ ２ Ｓ站用变保护测控装置 ， Ｃ Ｐ Ｓ一 ６ １ Ｃ Ｒ Ｓ一
９５Ｃ ６ １ Ｓ备用 电源 自投保护测控装置等 。
１ 电容器组 出线 ５ 回 ｌ 站 变 ２ 站 变 出线５ 也电容器组 回
主接线设计采用单母 分段 主接线方 案 。３ ／ ０ｋ ５ １ Ｖ降压 变 电站主接线系统简 图如 图 １ 所示 。
⑥ 电压无功 自动调 节 （ Ｑ ） ５ｋ Ｖ Ｃ 。３ Ｖ变 电站原则 上不
设专用 Ｖ Ｃ装 置 ， 电站 电压无 功调 节功 能宜通 过 与 自动 Ｑ 变 化系统配套 的软件来 实现。Ｖ Ｃ通过 自动化 系统来 接收各 Ｑ
２ Ｃ ９８Ｃ ）Ｒ Ｓ一 ６ １ Ｓ变压器后备保护装置适用 于 １０ｋ １ Ｖ及

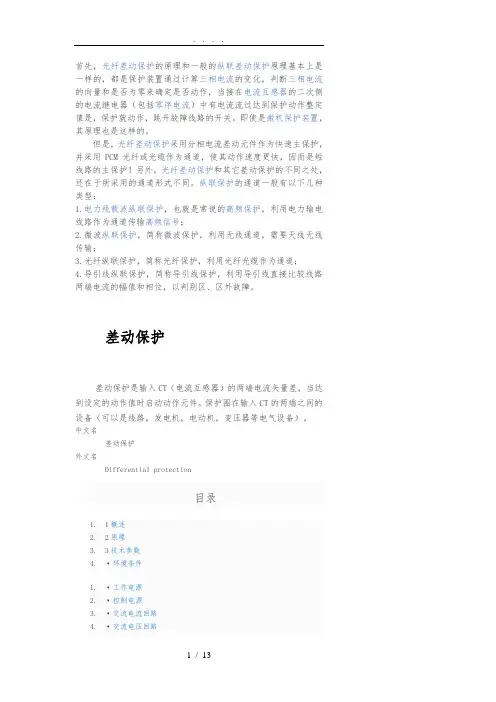

首先，光纤差动保护的原理和一般的纵联差动保护原理基本上是一样的，都是保护装置通过计算三相电流的变化，判断三相电流的向量和是否为零来确定是否动作，当接在电流互感器的二次侧的电流继电器（包括零序电流）中有电流流过达到保护动作整定值是，保护就动作，跳开故障线路的开关。

即使是微机保护装置，其原理也是这样的。

但是，光纤差动保护采用分相电流差动元件作为快速主保护，并采用PCM光纤或光缆作为通道，使其动作速度更快，因而是短线路的主保护！另外，光纤差动保护和其它差动保护的不同之处，还在于所采用的通道形式不同。

纵联保护的通道一般有以下几种类型：1.电力线载波纵联保护，也就是常说的高频保护，利用电力输电线路作为通道传输高频信号；2.微波纵联保护，简称微波保护，利用无线通道，需要天线无线传输；3.光纤纵联保护，简称光纤保护，利用光纤光缆作为通道；4.导引线纵联保护，简称导引线保护，利用导引线直接比较线路两端电流的幅值和相位，以判别区内、区外故障。

差动保护差动保护是输入CT（电流互感器）的两端电流矢量差，当达到设定的动作值时启动动作元件。

保护范围在输入CT的两端之间的设备（可以是线路，发电机，电动机，变压器等电气设备）。

中文名差动保护外文名Differential protection目录1. 1概述2. 2原理3. 3技术参数4. ▪环境条件1. ▪工作电源2. ▪控制电源3. ▪交流电流回路4. ▪交流电压回路5. ▪开关量输入回路1. ▪继电器输出回路2. 4功能3. 5主要措施4. 6缺点概述编辑电流差动保护是继电保护中的一种保护。

正相序是A超前B,B超前C各是120度。

反相序（即是逆相序）是A 超前C,C 超前B各是120度。

有功方向变反只是电压和电流的之间的角加上180度，就是反相功率，而不是逆相序[1]。

差动保护是根据“电路中流入节点电流的总和等于零”原理制成的。

差动保护把被保护的电气设备看成是一个节点，那么正常时流进被保护设备的电流和流出的电流相等，差动电流等于零。

首先，光纤差动保护的原理和一般的纵联差动保护原理基本上是一样的，都是保护装置通过计算三相电流的变化，判断三相电流的向量和是否为零来确定是否动作，当接在电流互感器的二次侧的电流继电器（包括零序电流）中有电流流过达到保护动作整定值是，保护就动作，跳开故障线路的开关。

即使是微机保护装置，其原理也是这样的。

但是，光纤差动保护采用分相电流差动元件作为快速主保护，并采用PCM光纤或光缆作为通道，使其动作速度更快，因而是短线路的主保护！另外，光纤差动保护和其它差动保护的不同之处，还在于所采用的通道形式不同。

纵联保护的通道一般有以下几种类型：1.电力线载波纵联保护，也就是常说的高频保护，利用电力输电线路作为通道传输高频信号；2.微波纵联保护，简称微波保护，利用无线通道，需要天线无线传输；3.光纤纵联保护，简称光纤保护，利用光纤光缆作为通道；4.导引线纵联保护，简称导引线保护，利用导引线直接比较线路两端电流的幅值和相位，以判别区、区外故障。

差动保护差动保护是输入CT（电流互感器）的两端电流矢量差，当达到设定的动作值时启动动作元件。

保护围在输入CT的两端之间的设备（可以是线路，发电机，电动机，变压器等电气设备）。

中文名差动保护外文名Differential protection目录1.1概述2.2原理3.3技术参数4.▪环境条件1.▪工作电源2.▪控制电源3.▪交流电流回路4.▪交流电压回路5.▪开关量输入回路1.▪继电器输出回路2.4功能3.5主要措施4.6缺点概述编辑电流差动保护是继电保护中的一种保护。

正相序是A超前B,B 超前C各是120度。

反相序（即是逆相序）是 A 超前C,C超前B 各是120度。

有功方向变反只是电压和电流的之间的角加上180度，就是反相功率，而不是逆相序[1]。

差动保护是根据“电路中流入节点电流的总和等于零”原理制成的。

差动保护把被保护的电气设备看成是一个节点，那么正常时流进被保护设备的电流和流出的电流相等，差动电流等于零。

摘要电力系统是电能生产，变换，输送，分配和使用的各种电器设备按照一定的技术与经济要求组合成的一个联合系统。

随着自动化技术的发展，电力系统的正常运行，故障期间以及故障后的恢复过程中，许多控制操作日趋高度自动化。

这些操作的技术与装备大致可分为两大类：其一是为了保证电力系统正常运行的经济性和电能质量的自动化技术与装备，主要进行电能生产过程中的连续自动调节，动作速度相对迟缓，调节稳定性高，把整个电力系统或其中的一部分作为调节对象，这就是通常理解的“电力系统自动化”。

其二是当电网或电气设备发生故障，或出现影响安全运行的异常情况时，自动切除故障设备和消除异常情况的技术和设备，其特点是动作速度快，其性质是非调节性的，这就是通常理解的“电力系统继电保护与安全自动装置”。

本课程设计的任务是给35KV单电源双回线电网进行继电保护设计，首先选择电流互感器的变比，接着根据题目中给定参数进行双回线路继电保护的配置及继电保护整定计算，然后选择电网的保护装置与自动装置并设计一套电压二次回路断线闭锁装置，最后绘制出继电保护原理图，展开图和屏面布置图。

关键词：双回线路电流互感器继电保护电压闭锁保护35KV双回线路继电保护原理图及安装图设计1.绪论电力系统运行状态是指电力系统在不同运行条件下的系统与设备的工作状况。

根据不同的运行条件，可以将电力系统的运行状态分为正常状态，不正常状态和故障状态。

电力系统在运行中，可能发生各种故障和不正常运行状态，最常见同时也是最危险的故障是发生各种类型的短路。

在发生短路时可能产生以下的后果：1.通过故障点的很大的短路电流和所燃起的电弧，使故障元件损坏；2.短路电流通过非故障元件，由于发热和电动力的作用，引起它们的损坏或缩短它们的使用寿命；3.电力系统中部分地区的电压大大降低，破坏用户工作的稳定性或影响工厂产品质量；4.破坏电力系统并列运行的稳定性，引起系统振动，甚至使整个系统瓦解。

电气元件的正常工作遭到破坏，但没有发生故障，这种情况属于不正常运行状态。

35kV及以下系统变压器及线路保护的配置与整定一、保护配置要求GB/T-14285-2006《继电保护和安全自动装置技术规程》要求：（一）35kV线路保护35kV为中性点非有效接地电力网的线路，对相间短路和单相接地，应按本条的规定装设相应的保护。

1、对相间短路，保护应按下列原则配置：1）保护装置采用远后备方式。

2）下列情况应快速切除故障：A）如线路短路，使发电厂厂用电母线低于额定电压的60％时；B）如切除线路故障时间长，可能导致线路失去热稳定时；C）城市配电网络的直馈线路，为保证供电质量需要时；D）与高压电网邻近的线路，如切除故障时间长，可能导致高压电网产生稳定问题时。

2、对相间短路，应按下列规定装设保护装置。

1）单侧电源线路可装设一段或两段式电流速断保护和过电流保护，必要时可增设复合电压闭锁元件。

由几段线路串联的单侧电源线路及分支线路，如上述保护不能满足选择性、灵敏性和速动性的要求时，速断保护可无选择地动作，但应以自动重合闸来补救。

此时，速断保护应躲开降压变压器低压母线的短路。

2）复杂网络的单回路线路A）可装设一段或两段式电流速断保护和过电流保护，必要时，保护可增设负荷电压闭锁元件和方向元件。

如不满足选择性、灵敏性和速动性的要求或保护构成过于复杂式，宜采用距离保护。

B）电缆及架空短线路，如采用电流电压保护不能满足选择性、灵敏性和速动性要求时，宜采用光纤电流差动保护作为主保护，以带方向或不带方向的电流电压保护作为后备保护。

C）环形网络宜开环运行，并辅以重合闸和备用电源自动投入装置来增加供电可靠性。

如必须环网运行，为了简化保护，可采用故障时先将网络自动解列而后恢复的方式。

3、平行线路平行线路宜分列运行，如必须并列运行时，可根据其电压等级，重要查那关度和具体情况按下列方式之一装设保护，整定有困难时，运行双回线延时段保护之间的整定配合无选择性：A）装设全线速动保护作为主保护，以阶段式距离保护作为主保护和后备保护；B）装设有相继速动功能的阶段式距离保护作为主保护和后备保护。

△t时限级差：≥0.5
k1 k2 k3
t
△t
△t
L
2.3.2灵敏性
在保护装置保护范围内发生故障，保护反映的灵敏程度叫灵敏性，又叫灵敏度。灵敏度用灵敏系数衡量，用km表示。
电流保护km=
主保护对km要求≥2
后备保护对km要求≥1.5最小不得小于1.2
2.3.3速动性
保护装置快速切除故障称之为速动性，它与选择性在某些意义上有矛盾，一般是保证选择性的原则上实现速动性。
在经小电阻接地系统中，接地零序电流相对较大，故采用直接跳闸方法，装置中设置三段零序过流保护，其中零序过流Ⅲ段可整定为报警或跳闸。作用于跳闸的零序电流可选用自产零序电流，也可从零序CT引入，必须在装置参数里整定（“0”为外加，“1”为自产），而小电流接地选线所采用的电流只能使用从零序CT引入的电流。三段零序也可选择经零序电压方向闭锁（即选择零序功率方向），这项整定可在定值项中选择，对于不接地系统灵敏角为90°，对于直接接地系统，灵敏角为225°（以上角度指3U0和3I0之间的夹角）。因此，必须对装置参数中的“中性点接地方式”一项给予整定（“0”为中性点不接地系统，“1”为小电阻接地或直接接地系统）。
2.2继电保护装置的任务
电力系统不正常运行状态和事故
2.2.1不正常状态：例如变压器过负荷，温度上升，油面下降，轻瓦斯动作，电动机过负荷，油压下降，PT回路断线，直流回路断线，小电流接地系统中的单相接地短路。
2.2.2事故：即两相、三相短路，大电流接地系统中的单相接地短路。
2.2.3继保的任务
2.2.3.1在不正常运行时及时发出报警信号。
如果重合闸选择检同期或检无压方式，则线路电压异常时发出告警信号，并闭锁自动重合闸，待线路电压恢复正常时保护也自动恢复正常。

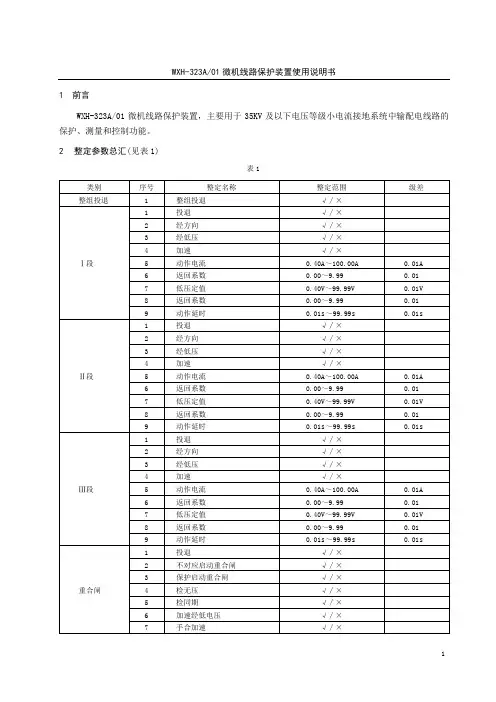

1 前言WXH-323A/01微机线路保护装置，主要用于35KV及以下电压等级小电流接地系统中输配电线路的保护、测量和控制功能。

2整定参数总汇(见表1)表1表1（续）表1（完）3 面板操作指南 3.1 主菜单WXH-323A/01微机线路保护装置键盘含义如下（菜单显示信息用斜体字表示，按键用方框阴影表示）： 进入主菜单上下移动亮条或修改数值 左右移动亮条 确认操作返回到上一级菜单，直至退出主菜单 使装置重新启动 手动复归灯光及信号 具体操作如下：模块号设置监控参数设置保护定值设置相差显示监测显示报文显示开关操作开出传动修改密码光标，指示上下方是否还有菜单信息。

示“密码错误请退出”，输入密码正确时，进入相应菜单项的子菜单。

输入密码时“按键”与“数字”的对应关系为：键对应数字键对应数字5键对应数字键对应数字6键对应数字键对应数字8键对应数字键对应数字93.2 模块号设置在主菜单上选择〖模块号设置〗选项（将亮条移至〖模块号设置〗，输入密码后即可进入〖模块号设置〗子菜单，显示如下：模块号 011 60。

注：用户不可随意更改装置的模块号。

3.3监控参数设置在主菜单上选择〖监控参数设置〗选项，进入〖监控参数设置〗子菜单，显示如下：PTCT变比设置电度变比设置电度初值设置3.3.1 PTCT变比设置选择〖PTCT变比设置〗选项，显示如下：保护PT 0000测量CT 0000零序PT 0000零序CT 0000对侧PT 0000设置确认3.3.2电度变比设置选择〖电度变比设置〗选项，显示如下：正向有功 0000 0正向无功 0000 0反向有功 0000 0反向无功 0000 0设置确认每个电度变比由两部分组成，第一部分为每度转数（4位数），第二部分为每转脉冲数（1位数）。

设置方法同上所述。

3.3.3电度初值设置选择〖电度初值设置〗选项，显示如下：正向有功 00000.0正向无功 00000.0反向有功 00000.0反向无功 00000.0设置确认电度初值格式与电度表读数格式相同，设置方法同上所述。

35KV输电线路继电保护设计作者：鄢凯指导教师：陕春玲教学单位：三峡大学葛洲坝集团电力有限责任公司摘要：35KV输电线路继电保护主要是阶段式电流保护，即第Ⅰ段为电流速断保护，第Ⅱ段为限时电流速断保护，第Ⅲ段为过电流保护。

它以第Ⅰ段和第Ⅱ段作为主保护，以第Ⅲ段作为辅助保护。

当第Ⅰ、Ⅱ段灵敏系数不够时，可采用电流、电压联锁速段保护。

第Ⅰ段保护动作时间短，速动性好，但其动作电流较大，不能保护线路全长，保护范围最小;第Ⅱ段保护有较短的动作时限，而且能保护线路全长，却不能作为相邻元件的后备保护；第Ⅲ段保护的动作电流较前两段小，保护范围大，既能保护本线路的全长又能作为相邻线路的后备保护，灵敏性最好，但其动作时限较长，速动性差。

使用Ⅰ段、Ⅱ段、Ⅲ段组成的阶段式电流保护的主要优点是简单、可靠，并且在一般情况下能够满足快速切除故障的要求。

阶段式电流保护，在灵敏系数能满足要求时，用于35KV中性点非直接接地电网的线路上，作为相间短路的保护。

在35KV线路继电保护的设计中，还用到了单相接地保护，一般采用无选择性的绝缘监视信号装置。

关键词：35KV线路阶段式电流保护单相接地保护整定计算原理接线图评价及应用前言电力系统继电保护技术，是随电力系统的发展而发展起来的一门专业技术。

电力系统的发展，使发电设备容量和供电范围不断扩大，电压等级不断提高，电力系统的网络也越来越复杂。

这对于保证电力系统安全、可靠、稳定运动必不可少的继电保护技术，便提出了越来越高的要求，从而也就有了电力系统继电保护原理和装置从简单到复杂的发展过程。

再次我们所介绍的继电保护原理及装置主要用于35KV输电线路中。

35KV电力系统属中性点非直接接地系统，其中性点或经消弧线圈接地或不接地；对于相间短路和单相接地，由于接地电流小，三相电压仍能保持平衡，对用户没有很大的影响。

因此，单相接地保护一般动作于信号，但单相接地对人身和设备的安全产生危害时，就应动作于断路器跳闸，故均应装设相应的继电保护装置，一般由具有阶梯时限特性的多段式保护构成。

35 kV 输电线路继电保护系统设计摘要：在现在的电网中，输电线路显得尤其重要，输电线路和电网系统的安全有着紧密的联系，一个出问题，另一个也就会出故障。

所以，如何快速而有准确的去解决问题，这便给输电线路的保护提了很高的一个要求。

本文35kV输电线路继电保护系统的设计主要是利用距离保护原理，还得加上微机保护装置，在许多的高压电网中设计的一套保护系统。

距离保护可以很好的对所设计的输电线路进行保护，它可以看出来线路中是不是有故障，或者说是可以鉴定它有没有在保护区之内，然后来观察动作的大小，距离保护克服了很大的影响，因为电流和电压保护的缺点由系统运行模式去决定，还有很好的保护性能。

关键词：继电保护;继电保护;距离一、绪论由于在露天环境下，分布着许许多多的架空线路，而且长时间处于运行状态中，又因为平时可能会受到火灾，或者周围的一些自然环境发生改变等等诸多影响，可能会导致输电线路在运行的时候会发生一些故障。

在过去的很多时间里，因为要杜绝这类不安全事故（短路故障）的发生，但同时还得保证输电线路得保持运行状态，那么就有必要对线路进行检测，保护和修缮。

在高压输电线路保护的现实运用中，常常会发生故障，这就影响了继电保护装置的积极功能，在工作过程中，可能运行的设备就会特别多，保障电气设备的安全运行才可以提高输配电的服务质量水平。

对于35kV输电线路的运行而言，加强继电保护的应用是重中之重，而当高电压电力系统出现故障时，如果有继电保护的话，就会对它发出报警信号，从这一点就看出来了电气系统继电保护的必要性[1]。

二、输电线路故障分析与保护配置在外边的环境里，分布着许许多多的架空线路，而且长时间处于运行状态中，又因为平时可能会受到火灾，或者周围的一些自然环境发生改变等等诸多影响，可能会导致输电线路在运行的时候会发生一些突发性的意外。

（一）、引起故障的原因1. 雷击故障当输电线路正常工作的时候，突然来一声爆雷，很有可能会发生故障，而它可以分为好几种类型，导线和金属可能会对横担构件放电，而且第一片绝缘子也可能会对导线放电，复合绝缘子之间会相互放电等等很多类型，而且雷击状况的出现会让低零值绝缘子钢帽发生爆裂，可能会导致发生断电[2]。

阐述微机继电保护及其在35kV变电站的应用摘要：笔者阐述了继电保护的概念、原理和基本要求，以及微机继电保护具有的特点和软硬件构成。

对微机继电保护在某供电公司所属35kv变电站的运行现状进行了调研和总结，指出了微机继电保护在35kv变电站应用时所存在的缺陷和不足。

最后展望了电力系统继电保护技术的发展方向和前景。

关键词：微机继电保护 35kv变电站运行现状一、继电保护概述（一）继电保护的概念继电保护是一种能反应电力系统故障和不正常状态，并及时动作于断路器跳闸或发出信号的自动化设备。

其任务是：1、自动、迅速有选择地切除故障组件，使无故障部分恢复正常运行，使故障部分设备免遭毁坏。

2、发现电气组件的不正常状态，根据运行维护条件动作于发信号，减负荷或跳闸。

（二）继电保护的基本原理电力系统不同电气组件故障或不正常运行时的特征可能是不同的，但在一般情况下，发生短路故障之后总是伴随有电流增大，电压降低，电流、电压间的相位发生变化，测量阻抗发生变化等，利用正常运行时这些基本参数与故障时的区别，可以构成不同原理的继电保护。

例如反应电流增大的过流保护，反应电压降低的低电压保护，反应故障点到保护安装处之间的距离（或阻抗）的距离保护，反应电流、电压间相位的方向保护等。

（三）继电保护的基本要求动作与跳闸的继电保护，在技术、经济上一般应满足五个基本要求，即选择性、速动性、灵敏性、可靠性和经济性。

1、选择性。

继电保护动作的选择性是指保护装置动作时，仅将故障组件从电力系统中切除，使停电范围尽量缩小，以保证系统中的无故障部分仍能继续安全运行。

2、速动性。

快速地切出故障可以提高电力系统并列运行的稳定性，减少用户在低电压情况下的工作时间，减少故障组件的损坏程度。

3、灵敏性。

继电保护的灵敏性，是指对于保护范围内发生故障或不正常运行状态的反应能力。

满足灵敏性要求的保护装置应该是，在事先规定的保护范围内部发生故障时，不论短路点的位置在何处，短路的类型如何，以及短路点是否有过渡电阻，都应敏锐感觉，正确反应。

1.在发电厂和变电所母线上，应装设单相接地监视装置。监 视装置反应零序电压，动作于信号。 2.根据人身和设备安全的要求，必要时，应装设动作于跳闸 的单相零序电流保护。
（三）可能(kěnéng)出现过负荷的电缆线路或电缆与架空混合线 路，应装设过负荷保护，保护宜带时限动作于信号，必要时可 动作于跳闸。
瓦斯保护优缺点：
瓦斯保护的主要优点是结构简单，灵敏性高，能反应变压器油箱内的各种 故障(gùzhàng)。特别是能反应轻微匝间短路。它也是油箱漏油或绕组、铁芯烧损 的唯一保护。
瓦斯保护不能反应变压器套管和引出线的故障，需与纵差动保护一起作 为变压器的主保护。
第25页，共40页。
电力变压器保护
2、电流速断保护
3、电流Ⅲ段的保护(bǎohù)范围：能保护(bǎohù)本线路和相邻线路全长。 电流Ⅲ段一般做后备保护。
Ⅲ段的后备作用： 1)近后备——同一地点电流Ｉ、Ⅱ段拒动的后备 2）远后备——下一个变电站的保护和断路器拒动的后备（防止短路点不切除
）
第12页，共40页。
35kV电网线路保护
4、评价
简单可靠，灵敏性好。
变压器的故障类型:
油箱内部故障：绕组匝间，绕组相间，中性点接地侧的接地短路。 油箱外部故障：套管和引出线上发生的相间短路和接地短路。
变压器的不正常工作状态：
外部短路引起的过电流；外部短路引起的中性点过压；过负荷； 油面降低；油温升高；过励磁。
第19页，共40页。
电力变压器保护
变压器主保护(bǎohù)配置
变压器安装时， 应使顶盖与水平 面之间夹角应有1 ％～1．5％的坡 度，连接管有2 ％～4％的升高坡 度。
电力变压器保护
瓦斯保护分为: 重瓦斯和轻瓦斯

维普资讯
３ ５ Ｖ小 型 变 电所 微 机 线 路 保 护 改 造 ｋ
周 中华
（ 疆 布 尔津县 供 电公 司 ，新 疆 新 ８ ６０ ） ３ ６０
［ 摘要］ 阐述 了新疆布 尔津 ３ ｋ ５ Ｖ城 镇 中心变电所微机线路保护构成及工作原理 ，并介绍其运行改造。
场无需做任何跳 线 ，无需改 电阻 ，无需调 整零漂 ，仅
需通 过 后 台设 置 ，无 需 打 开 机 箱 即可 完 成 精 度 校 准 或
补偿 ，在 电站 或 变 电所 恶 劣 的 电 磁 环 境 下 长 期 运 行 不 影 响数 据 的采 样 精 度 ，维 护 量 大 大 减 少 。设 置 了专 门
或 故 障前 后 共 连 续 ６ ０个 波 长 ，方 便 用 户 分 析 事 故 原 因 。可 存 人 ４套 定 值 ，修 改 、切 换 运 行 方 式 及 定 值 极 为方便 。防误 操 作 功 能 强 ，可 自行 设 置 用 户 密 码 ，修 改 定值 需 要 多 级 菜 单 确 认 。装 置 模 拟 量 采集 电 路 无 电 位 器 等任 何 可 调 元 件 ，高 精 度 高 稳 定 的 数 据 采 集 ，现
０ 引言
护跳闸的要求 ，也可编程完成其 它 自动化功能。继 电
器 开 路信 号 经 光 电隔 离 输 出 ，有 效 地 提 高 了整 套 装 置 的抗 干扰 性 能 ，可 完 成 一 台断 路 器 的 分 合 闸控 制 ，控 制 回路 具 有 硬 件 防 跳 功 能 ，并 提 供 对 断 路 器 的 保 护 ， 断路 器 位 置信 号 采 集 与 控 制 回路 不 共 用 。装 置 设 有 各 种保 护 投退 软 压 板 ，可根 据 实 际 情 况 选 择 配置 保 护 功 能 。具 有事 故 顺 序 记 录 和 事 故 追 忆 功 能 ，可 保 存 最 后 １８次带 时 间 、故 障 电 流 、电 压 信 息 波功能 ，可以记录下事故

首先.光纤差动保护的原理和一般的纵联差动保护原理基本上是一样的.都是保护装置通过计算三相电流的变化.判断三相电流的向量和是否为零来确定是否动作.当接在电流互感器的二次侧的电流继电器（包括零序电流）中有电流流过达到保护动作整定值是.保护就动作.跳开故障线路的开关。

即使是微机保护装置.其原理也是这样的。

但是.光纤差动保护采用分相电流差动元件作为快速主保护.并采用PCM光纤或光缆作为通道.使其动作速度更快.因而是短线路的主保护！另外.光纤差动保护和其它差动保护的不同之处.还在于所采用的通道形式不同。

纵联保护的通道一般有以下几种类型：1.电力线载波纵联保护.也就是常说的高频保护.利用电力输电线路作为通道传输高频信号；2.微波纵联保护.简称微波保护.利用无线通道.需要天线无线传输；3.光纤纵联保护.简称光纤保护.利用光纤光缆作为通道；4.导引线纵联保护.简称导引线保护.利用导引线直接比较线路两端电流的幅值和相位.以判别区内、区外故障。

差动保护差动保护是输入CT（电流互感器）的两端电流矢量差.当达到设定的动作值时启动动作元件。

保护范围在输入CT的两端之间的设备（可以是线路.发电机.电动机.变压器等电气设备）。

中文名差动保护外文名Differential protection目录1.1概述2.2原理3.3技术参数4.▪环境条件1.▪工作电源2.▪控制电源3.▪交流电流回路4.▪交流电压回路5.▪开关量输入回路1.▪继电器输出回路2.4功能3.5主要措施4.6缺点概述编辑电流差动保护是继电保护中的一种保护。

正相序是A超前B,B 超前C各是120度。

反相序（即是逆相序）是 A 超前C,C超前B 各是120度。

有功方向变反只是电压和电流的之间的角加上180度.就是反相功率.而不是逆相序[1]。

差动保护是根据“电路中流入节点电流的总和等于零”原理制成的。

差动保护把被保护的电气设备看成是一个节点.那么正常时流进被保护设备的电流和流出的电流相等.差动电流等于零。

2.6模拟量输入、开关量输入、电源输入及通讯接口部分均采用了专门抗快速瞬变干扰的元件，使装置抗瞬变干扰的能力特别强。
2.7通讯接口采用高速光电隔离器件，并设计有专用电路对接口芯片进行保护，使装置通讯速率高，通讯稳定可靠。
2.8装置内部采用专用时钟芯片，运行由单独的晶振支持，并带有备用电池，时钟即使在装置掉电后也能走时，使装置能准确记录各种故障信息。
2.9装置采用高精度的CT，CT中的铁芯采用特殊材料制成，即使故障电流很大CT也不容易饱和，使装置动作精度高，线性度好。
2.10装置具有三级看门狗，外部硬件看门狗、CPU硬件定时器看门狗和软件看门狗，且不同看门狗之间相互进行监视，使装置在各种情况下均不会死机。
2.11采用大屏幕汉字液晶显示及菜单操作方式，人机接口良好，定值数据、控制字含义、故障信息均以汉字的方式进行显示，整定调试非常方便。
6.2技术要求；
6.3订货数量；
6.4收货单位、地址及收货人；
6.5交流额定电流是5A还是1A；
6.6装置电源电压是220V还是110V。
第二章WXB196B型微机线路保护装置
1适用范围及主要功能
WXB196B型微机线路保护装置适用于35KV及以下电压等级的架空线路、电缆线路、母线等设备，具有如下保护及功能：
外部接口保护投跳闸kz331跳闸信号跳闸出口外部接口保护投入kz321告警信号保护投告警kz330信息显示及远传25外部接口保护逻辑框图12微机保护及自动装置保护定值表及说明序号定值类型标号含义整定范围及步长控制字kz1见下表控制字kz2见下表控制字kz3见下表099a级差001a030s级差001s099a级差001a030s级差001st2j过流段加速时间定值级差001s099a级差001a10t3030s级差001s11t3j过流段加速时间定值级差001s12i01032a级差001a13t01030s级差001s14i02032a级差001a15t02030s级差001s16t02j零序段加速时间定值级差001s17i03032a级差001a18t03030s级差001s19t03j零序段加速时间定值级差001s20重合闸tch重合闸时间定值030s级差001s21ig过负荷电流定值040a级差001a过负荷22tg过负荷时间定值099s级差001s23addr通讯地址199级差通讯24baud通讯波特率12009600bps13微机保护及自动装置kz1控制字退出d7d6d5d4d3d2d1d0d0d5过负荷投退d2d6过负荷跳闸投退d3d7kz2控制字退出d7d6d5d4d3d2d1d0d0d6d3d7kz3控制字退出d7d6d5d4d3d2d1d0d0保护启动重合闸投退d4外部接口保护投退d1接点不对应启动重合闸投退d5外部接口保护跳闸投退d2外部接口保护投退d6d3外部接口保护跳闸投退d7外部端子接线图1413屏蔽地微机保护及自动装置26wxb196b型微机线路保护装置外部端子接线图15微机保护及自动装置第三章wdz196bg型微机电动机综合保护装置适用范围及主要功能wdz196bg型微机电动机综合保护装置可对各种系统各种电压等级的大中型电动机提供完善的保护功能

绪论电力系统在运行中，可能发生各种故障和异常运行状态。

故障和异常运行状态都可能在电力系统中引起事故。

较其他电气元件，输电线路是电力系统中最容易发生故障的一环。

故障一旦发生，必须迅速而有选择性的切除故障区段，使非故障区段正常供电，这是保证电力系统安全运行的最有效方法之一。

实现这些功能的就要靠继电保护装置。

随着微机技术的发展及现代社会对供电可靠性的提高，微机保护装置正日益普遍的用于电力系统中。

1.无论传统继电保护还是现代微机保护，其基本任务都是：（1）当电力系统被保护元件发生故障时，保护装置应能自动、迅速、有选择性的将故障元件从电力系统中切除，使故障元件免于继续遭到破坏，保证其他无故障部分迅速恢复正常运行。

（2）当电力系统被保护元件出现异常运行状态，能根据运行维护的条件，而动作于发出信号，减负荷或跳闸。

可见，继电保护对保证系统安全、稳定和经济运行，阻止故障的扩大和事故的发生，发挥着极其重要的作用。

因此，合理配置继电保护装置，提高整定和校核工作的快速性和准确性，以满足现代电力系统安全稳定运行的要求，理应得到我们的重视。

2.对电力系统继电保护的基本要求：动作于跳闸的继电保护，在技术上一般应满足四个基本要求，即选择性、速动性、灵敏性和可靠性。

（1）选择性继电保护动作的选择性是指保护动作装置动作时，仅将故障元件从电力系统中切除，使停电范围尽量缩小，以保证系统中的无故障部分仍能继续安全运行。

（2）速动性快速的切除故障可以提高电力系统并列运行的稳定性，减少用户在电压降低的情况下工作的时间，以及缩小故障元件的损坏程度。

因此，在故障发生时，应力求保护装置能迅速动作切除故障。

（3）灵敏性继电保护的灵敏性，是指对于其保护范围内发生故障或者不正常运行状态的反应能力。

满足灵敏性要求的保护装置应该是在事先规定的保护范围内部故障时，不论短路点的位置、短路的类型如何，以及短路点是否有过渡电阻都能敏锐感觉，正确反应。

（4）可靠性保护装置的可靠性是指在该保护装置规定的保护范围内发生了它应该动作的故障时，它不应该拒绝动作，而在任何其他该保护不该动作的情况下，则不应该误动作。
