基本元件的识别方法

常用电子元器件的识别与检测
电子元器件是电子设备的基本构成部分，广泛应用于电子产品、信息技术、通讯等领域，因此对于电子元器件的识别与检测是电子产业的基本技能。

下面将根据常见的电子元
器件，介绍其识别与检测方法。

1. 电容器
电容器是常用的电子元器件，常见的有电解电容器和陶瓷电容器。

电解电容器的极性
明显，阳极和阴极可以通过外观识别，用万用表可以测试容值和损耗等参数。

而陶瓷电容
器的极性不明显，对其进行测试需要在检测时注意新旧电容的区别，使用万用表或LCR表
可以测试其容值、Q值等参数。

电阻器是电子电路中常用的电子元件，通常使用万用表测量其电阻值。

需要注意的是，电阻器通常会有一个色环编码，按照编码对其颜色进行判断可以知道电阻值。

此外，电阻
器的品质检测需要检查其温度系数等参数。

3. 二极管
二极管是常用的半导体器件，具有单向导电性。

通过外观和标识可以判断二极管的正
负极，通过万用表可以测试其导通电压和反向电压等参数。

需要注意的是，有些二极管具
有低压降和高压降等不同类型，需要对其类型进行识别。

5. 集成电路
集成电路是电子电路中常用的器件，可以包含多种电子元件。

其品牌、型号、批次等
信息通过外观可以判断，使用万用表进行测试，可以测试其输入电压和输出电压等参数。

此外，还需要注意集成电路的静态和动态特性，比如其工作温度和供电电流等等。

总之，对于以上所介绍的电子元件，识别和检测是电子产业中必不可少的技能，有效
的识别和检测方法可以将故障排查时间缩短，提升生产效率。

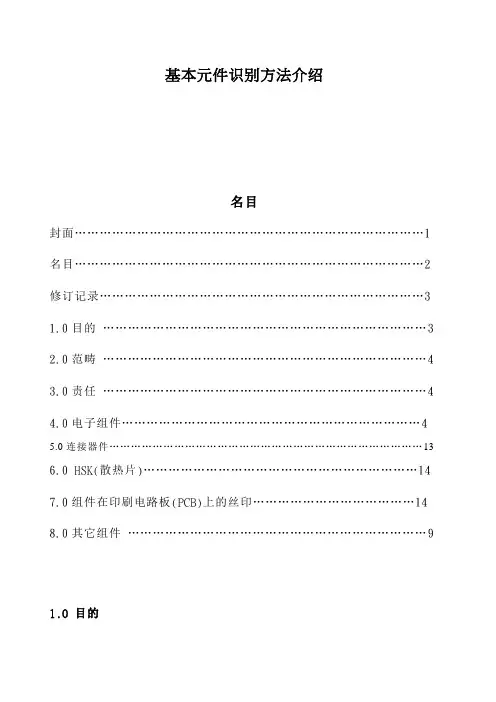

基本元件识别方法介绍名目封面 (1)名目 (2)修订记录 (3)1.0目的 (3)2.0范畴 (4)3.0责任 (4)4.0电子组件 (4)5.0连接器件 (13)6.0 HSK(散热片) (14)7.0组件在印刷电路板(PCB)上的丝印 (14)8.0其它组件 (9)1.0 目的制订本指南﹐规范公司的各层工作人员认识及辩别日常工作中常用的各类组件．2.0 范畴公司要紧产品(运算机主机板)中的电子组件认识:2.1工作中最常用的电子组件有﹕电阻﹑电容﹑电感﹑晶体管(包括二极管﹑发光二极管及三极管)﹑晶体﹑晶振(振荡器)和集成电路(IC)。

2.2 连接器件要紧有﹕插槽﹑插针﹑插座等。

2.3 其它一些五金塑料散件﹕散热片﹑胶钉﹑跳线铁丝等。

3.0 责任3.1 公司的各层工作人员﹐正确认识及辩别日常操作中常用的各类组件﹐结合产品BOM的学习并应把握以下基础知识或内容﹕A) 从外观就能看出该组件的种类﹐名称以及是否有极性(方向性)。

B) 从组件表面的标记就能读出该组件的容量﹐承诺误差范畴等参数。

C) 能辩识各类组件在线路板上的丝印图。

D) 明白在作业过程中不同组件需注意的事项。

3.2 本指南由QE科负责编制;4.0 电子组件4.1 电阻电阻用〝R〞表示﹐它的差不多单位是奥姆(Ω)1MΩ(兆欧)=1000KΩ(千欧)=1000000Ω公司常用的电阻有三种﹕色环电阻﹑排型电阻和片状电阻。

4.1.1 色环电阻色环电阻的外观如图示﹕图1 五色环电阻图2 四色环电阻较大的两头叫金属帽﹐中间几道有颜色的圈叫色环﹐这些色环是用来表示该电阻的阻值和范畴的﹐共有12种颜色﹐它们分别代表不同的数字(其中金色和银色表误差)﹕颜色棕红橙黄绿蓝紫灰白黑金银代表数字 1 2 3 4 5 6 7 8 9 0 +5% +10% 我们常用的色环电阻有四色环电阻(如图2)和五色环电阻(如图1)﹕1).四色环电阻(一般电阻)﹕电阻外表上有四道色环﹕这四道环﹐第一是要分出哪道是第一环﹑第二环﹑第三环和第四环﹕标在金属帽上的那道环叫第一环﹐表示电阻值的最高位﹐也表示读值的方向。

电子行业电子元器件的识别方法引言在电子行业中，电子元器件是构建电子设备和电路系统的基本组成部分。

识别电子元器件的类型和规格对于电子行业从业者来说是至关重要的。

本文将介绍一些常见的电子元器件的识别方法，帮助读者更好地理解和应用。

1. 电子元器件的分类电子元器件可以分为两大类：被动元器件和主动元器件。

1.1 被动元器件被动元器件是指不具备放大信号功能的元器件，它们主要用于连接、支持和保护电路。

常见的被动元器件有电阻、电容、电感、电位器等。

识别被动元器件的方法如下：色条纹的环形组件表示。

读取颜色条纹，并使用电阻色码表将颜色对应到特定的阻值。

•电容的识别方法：电容通常由一个带有数值和单位的标记表示，例如10uF。

其中，u表示微法，F表示法拉。

也有一些电容上有颜色条纹，读取颜色条纹，并使用电容色码表将颜色对应到特定的电容值。

值和单位的标记表示，例如100mH。

其中，m 表示毫亨，H表示亨利。

•电位器的识别方法：电位器通常具有一个带有数值和单位的标记，例如10kΩ。

其中，k 表示千欧姆，Ω表示欧姆。

有些电位器还具有一个旋钮，通过旋转旋钮可以调节电位器的阻值。

1.2 主动元器件主动元器件是指具有放大信号功能的元器件，它们可以通过输入能量来产生输出信号。

常见的主动元器件有二极管、三极管、集成电路等。

识别主动元器件的方法如下：•二极管的识别方法：二极管通常具有一个带有标识的黑色矩形组件。

标识通常包含二极管的型号和制造商信息。

•三极管的识别方法：三极管通常具有一个带有标识的黑色矩形组件。

标识通常包含三极管的型号和制造商信息。

•集成电路的识别方法：集成电路通常具有一个带有标识的黑色矩形组件。

标识通常包含集成电路的型号和制造商信息。

2. 电子元器件的规格识别除了识别电子元器件的类型外，了解电子元器件的规格也非常重要。

以下是一些常见的电子元器件规格的识别方法：阻值和功率两个参数表示。

阻值是电阻的阻抗大小，单位为欧姆（Ω）。

电子元器件识别与检测方法大全1.目视检查：通过肉眼观察元器件的外部特征，如封装形状、引脚数量和排列等，可以初步判断元器件的类型、性能和规格等。

2.五线谱法：使用顶针、伏打仪等测量设备，在元器件的引脚上测量电阻、电容、电感等参数，通过比对测试结果和标准参数来识别元器件类型。

3.输电线圈法：通过对元器件的线圈进行输入电流测量和电压测量，计算出得到元器件的电阻、电感、互感等参数，进行元器件的类型识别。

4.X射线检测法：通过使用X射线设备扫描和照射元器件，可以观察元器件的内部结构和焊接情况，用来检测元器件是否存在异常情况，如焊接虚焊、焊接不良等。

5.红外线检测法：通过红外线热成像技术，可以发现元器件在工作过程中的热点、温度异常等问题，对于散热不良的元器件可以快速识别。

6.环境湿度检测法：通过检测元器件周围的湿度情况，可以判断元器件是否存在潮湿等问题，避免电子元器件受潮而影响正常工作。

7.剩余温度检测法：通过检测元器件在使用过程中的温度，可以判断元器件是否存在过热情况，及时调整工作状态，避免元器件温度过高损坏。

8.电磁兼容性测试法：通过电磁兼容性测试设备，对元器件的辐射和抗辐射能力进行测试，判断元器件是否能够满足相关的电磁兼容性要求。

9.声音检测法：通过对元器件进行敲击、振动等操作，观察元器件的声音特征，可以初步判断元器件是否存在内部损坏情况。

10.玻璃绝热检测法：通过对元器件封装外壳的玻璃绝热特性进行检测，可以判断元器件的密封性能是否良好，防止外界湿气、灰尘等物质进入并影响元器件的正常工作。

总之，元器件的识别与检测方法多种多样，需要根据具体的元器件类型、性能和规格等特点，选择合适的检测手段和测试设备，进行全面的评估和检测，以确保元器件的正常工作和使用安全。

常用电子元器件的识别方法
由于电子元器件种类繁多 ， 这里就主要讲电阻、 电容、 晶体二极管、 稳压二极管、电感变容二极管晶体三极管场效应晶体管放大器等这几种的识别方法。

希望以下内容能帮到大家。

电阻
电阻的识别方法主要是参数识别法 ， 参数识别法分为指标法、 色标法和数标法。

1 直标法
用阿拉伯数字和单位符号在电阻器表面直接标出标称阻值和技术参数，电阻值单位欧姆用"O"表示，干欧用"KO"表示，兆欧用"MO"表示，吉欧用'GO"表示，允许偏差直接用百分数或用I(土5%); II (土10%); 田（土20%)表示。

标称阻佴
额定功平
2 色标法
绝缘栅型电路符号
场效应管与晶体管的比较：
a.场效应管是电压控制元件，而晶体管是电流控制元件。

在只允许从信号源取较
少电流的清况下，应选用场效应管；而在信号电压较低，又允许从信号源取较多电流的条件下，应选用晶体管。

b.场效应管是利用多数载流子导电，所以称之为单极型器件，而晶体管是即有多
数载流子，也利用少数载流子导电。

被称之为双极型器件。

C.有些场效应管的源极和漏极可以互换使用，栅压也可正可负，灵活性比晶体管
好。

d.场效应管能在很小电流和很低电压的条件下工作，而且它的制造工艺可以很方
便地把很多场效应管集成在一块硅片上，因此场效应管在大规模集成电路中得到了广泛的应用。

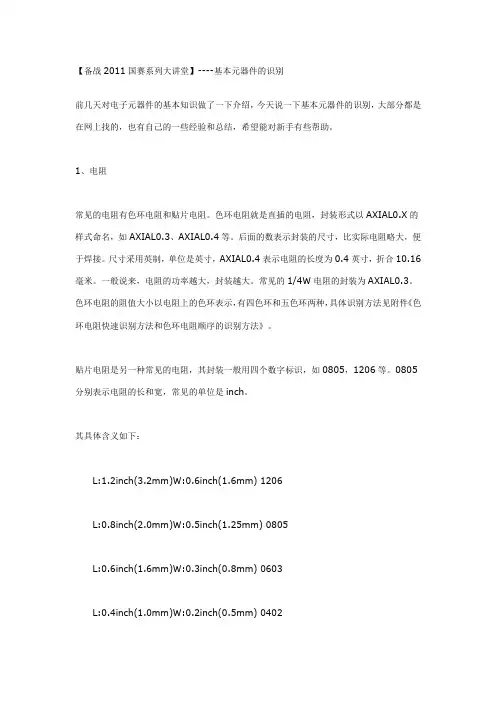

【备战2011国赛系列大讲堂】----基本元器件的识别前几天对电子元器件的基本知识做了一下介绍，今天说一下基本元器件的识别，大部分都是在网上找的，也有自己的一些经验和总结，希望能对新手有些帮助。

1、电阻常见的电阻有色环电阻和贴片电阻。

色环电阻就是直插的电阻，封装形式以AXIAL0.X的样式命名，如AXIAL0.3、AXIAL0.4等。

后面的数表示封装的尺寸，比实际电阻略大，便于焊接。

尺寸采用英制，单位是英寸，AXIAL0.4表示电阻的长度为0.4英寸，折合10.16毫米。

一般说来，电阻的功率越大，封装越大。

常见的1/4W电阻的封装为AXIAL0.3。

色环电阻的阻值大小以电阻上的色环表示，有四色环和五色环两种，具体识别方法见附件《色环电阻快速识别方法和色环电阻顺序的识别方法》。

贴片电阻是另一种常见的电阻，其封装一般用四个数字标识，如0805，1206等。

0805分别表示电阻的长和宽，常见的单位是inch。

其具体含义如下：L:1.2inch(3.2mm)W:0.6inch(1.6mm) 1206L:0.8inch(2.0mm)W:0.5inch(1.25mm) 0805L:0.6inch(1.6mm)W:0.3inch(0.8mm) 0603L:0.4inch(1.0mm)W:0.2inch(0.5mm) 0402注：a、L（Length）：长度，W（Width）：宽度，inch：英寸；b、1inch=25.4mm。

贴片电阻的阻值大小标识方法和色环电阻类似，不同的是贴片电阻不以色环而是以数字表示，如1K的电阻用102标识。

2、电容电阻分为有极性和无极性电容，其封装同样有直插和贴片之分。

有极性电容直插的最常见的铝电解电容，铝电解电容的的正极是管脚腿比较长的那个端子，当然，很多大电容的管脚是一样长的，还有可能把管脚剪成一般长了，这是可以通过电容表面的标识区分，电容上有白色（或者其他特殊颜色）的粗划线。

如图所示：贴片的有极性电容有常见的是钽电容，铝点解电容在电脑主板上也十分常见。

常用电子元器件识别一、电阻电阻在电路中用“R”加数字表示，如：R15表示编号为15的电阻。

电阻在电路中的主要作用为分流、限流、分压、偏置、滤波（与电容器组合使用）和阻抗匹配等。

1、参数识别：电阻的单位为欧姆（Ω），倍率单位有：千欧（KΩ），兆欧（MΩ）等。

换算方法是：1兆欧=1000千欧=欧电阻的参数标注方法有3种，即直标法、色标法和数标法。

a、数标法主要用于贴片等小体积的电路，如：472 表示47×102Ω（即4.7K）； 104则表示100Kb、色环标注法使用最多，现举例如下：四色环电阻五色环电阻（精密电阻）2、电阻的色标位置和倍率关系如下表所示：颜色有效数字倍率允许偏差（%）银色 / 10-2 ±10金色 / 10-1 ±5黑色 0 100 /棕色 1 101 ±1红色 2 102 ±2橙色 3 103 /黄色 4 104 /绿色 5 105 ±0.5蓝色 6 106 ±0.2紫色7 107 ±0.1灰色 8 108 /白色 9 109 +5至 -20无色/ / ±20二、电容1、电容在电路中一般用“C”加数字表示（如C25表示编号为25的电容）。

电容是由两片金属膜紧靠，中间用绝缘材料隔开而组成的元件。

电容的特性主要是隔直流通交流。

电容容量的大小就是表示能贮存电能的大小，电容对交流信号的阻碍作用称为容抗，它与交流信号的频率和电容量有关。

容抗XC=1/2πf c (f表示交流信号的频率，C表示电容容量)电话机中常用电容的种类有电解电容、瓷片电容、贴片电容、独石电容、钽电容和涤纶电容等。

2、识别方法：电容的识别方法与电阻的识别方法基本相同，分直标法、色标法和数标法3种。

电容的基本单位用法拉（F）表示，其它单位还有：毫法（mF）、微法（uF）、纳法（nF）、皮法（pF）。

其中：1法拉=103毫法=106微法=109纳法=1012皮法容量大的电容其容量值在电容上直接标明，如10 uF/16V容量小的电容其容量值在电容上用字母表示或数字表示字母表示法：1m=1000 uF 1P2=1.2PF 1n=1000PF数字表示法：一般用三位数字表示容量大小，前两位表示有效数字，第三位数字是倍率。

常用元器件识别方法(2007/02/0211:03)目录：【电子类采购知识】浏览字体：大中小一、电阻电阻在电路中用“R”加数字表示，如：R15表示编号为15的电阻。

电阻在电路中的主要作用为分流、限流、分压、偏置、滤波（与电容器组合使用）和阻抗匹配等。

1、参数识别：电阻的单位为欧姆（Ω），倍率单位有：千欧（KΩ），兆欧（MΩ）等。

换算方法是：1兆欧=1000千欧=欧电阻的参数标注方法有3种，即直标法、色标法和数标法。

a、数标法主要用于贴片等小体积的电路，如：472 表示47×102Ω（即4.7K）； 104则表示100Kb、色环标注法使用最多，现举例如下：四色环电阻五色环电阻（精密电阻）2、电阻的色标位置和倍率关系如下表所示：颜色有效数字倍率允许偏差（%）银色 / 10-2 ±10金色 / 10-1 ±5黑色 0 100 /棕色1 101 ±1红色2 102 ±2橙色 3 103 /黄色 4 104 /绿色5 105 ±0.5蓝色6 106 ±0.2紫色7 107 ±0.1灰色 8 108 /白色 9 109 +5至 -20无色/ / ±20二、电容1、电容在电路中一般用“C”加数字表示（如C25表示编号为25的电容）。

电容是由两片金属膜紧靠，中间用绝缘材料隔开而组成的元件。

电容的特性主要是隔直流通交流。

电容容量的大小就是表示能贮存电能的大小，电容对交流信号的阻碍作用称为容抗，它与交流信号的频率和电容量有关。

容抗XC=1/2πf c (f表示交流信号的频率，C表示电容容量)电话机中常用电容的种类有电解电容、瓷片电容、贴片电容、独石电容、钽电容和涤纶电容等。

2、识别方法：电容的识别方法与电阻的识别方法基本相同，分直标法、色标法和数标法3种。

电容的基本单位用法拉（F）表示，其它单位还有：毫法（mF）、微法（uF）、纳法（nF）、皮法（pF）。

元件基本识别元件是指电路中的各种电子器件，它们承担着电路的功能和任务。

对于初学者来说，正确地识别和理解这些元件是学习电子技术的第一步。

本文将介绍一些常见的电子元件及其基本识别方法。

一、电阻器电阻器是电子电路中最常见的元件之一，它用来限制电流、稳定电压和消耗电能。

电阻器通常由陶瓷、炭化物或金属制成，外形细长，两端有金属引脚。

常见的电阻器上印有彩色环带，它们代表着电阻器的阻值和精度。

在识别电阻器时，可以根据环带的颜色来判断其阻值。

环带的顺序一般从左到右依次为：第一环、第二环、乘法环、容差环。

用單位歐姆(Ω)表示。

二、电容器电容器用来存储电荷，在电子电路中具有储能和滤波的功能。

电容器通常由两个导体板（正极和负极）和介质组成。

常见的电容器有陶瓷电容器、铝电解电容器和电解电容器。

它们的外形、大小和颜色各不相同。

在识别电容器时，可以根据外形和标记来判断。

陶瓷电容器通常是圆柱形，并且不会标有极性。

铝电解电容器通常是长方形，上面会标有正负极性标记。

电解电容器也有极性要求，正极端有标记，而负极端通常有短而粗的铅。

三、二极管二极管是一种用来控制电流流向的元件，具有单向导电性。

它由P型和N型半导体材料组成。

常见的二极管有小信号二极管、肖特基二极管和整流二极管。

在识别二极管时，可以根据外形和标记来判断。

小信号二极管通常是玻璃管状，两端有金属引脚，上面会标有型号和标识。

肖特基二极管的外形与小信号二极管类似，但其标识上会有特殊的标记。

整流二极管通常是笔直的，一个端子较长，另一个较短。

四、晶体管晶体管是一种用于放大和开关电流的元件，它由三层半导体材料组成。

常见的晶体管有NPN型和PNP型。

在识别晶体管时，可以根据外形和标记来判断。

晶体管通常是黑色或金色的金属外壳，上面会标有型号和标识。

常见的引脚有：发射极、基极和集电极。

五、集成电路集成电路是将多个电子元件（如晶体管、电阻器和电容器）集成在一颗芯片中的元件。

它们的外形各不相同，根据功能和封装形式可分为不同类别，如数字集成电路和模拟集成电路。

元器件识别方法元器件是电子产品中的重要组成部分，其作用是实现电路的各种功能。

在电路设计和维修中，正确识别元器件是十分重要的。

本文将介绍一些元器件识别方法，以帮助读者更好地认识和运用元器件。

一、外观识别法外观识别法是最简单、最基本也是最常用的识别方法。

通过观察元器件的外形、尺寸、颜色、标记和插孔类型，来判断其种类和规格。

1.线性器件包括电阻、电容、电感、变压器、二极管、三极管等元器件。

线性器件一般具有明显的身份标识和颜色编码。

例如电阻的颜色编码，石英晶体的内藏字母、数字等。

2.器件封装器件的封装形式也是辨识元器件的一个重要标志。

目前常见的封装形式有DIP、SOP、QFP、BGA、SOT等。

DIP是指双列直插式包装，SOP是指小轮廓封装，QFP是指起搏器居中排列TQFP（薄性四方塑料封装）等。

各种封装形式都有其固有的特点，通过它们的特点可识别其封装形式。

3.电容器电容器是电路中常用的元器件之一，常用的电容有陶瓷电容、有机电解电容、铝电解电容等。

通常电容器标识上会有电容的单位“F”，电容的电压等级、质量等标志。

二、测试仪器识别法测试仪器识别法是通过使用仪器来进行识别的一种方法。

该方法主要用于需要精确测量参数的元器件，如电感和电阻。

1.电阻电器仪表可用来测试电阻，通常使用万用表或各种电阻测试仪。

需要注意的是，万用表或电阻测试仪应在关闭电路的情况下连接电阻进行测试。

2.电感与电阻的测量类似，电感也需要使用相应的测量仪器，如LCR表和信号发生器。

使用前必须了解各种不同的电感测试方法以及测试需要避免的问题，例如，需要避免使用过大的电压和频率。

三、元器件文本标识元器件除外形外，性能数据也通常被标注在元器件上，比如数字式微处理器和其他大型处理器上印有标识，最常见的是型号号和制造商。

这些信息可以帮助识别器件的性能和制造商，并确定其替代品。

四、网络元器件识别法网络元器件（网络材料）是指那些由多个元器件组成的集成电路芯片。

元器件的识别方法
元器件的识别方法主要包括以下几点：
1.外观识别：观察元器件的外形结构，如电阻器、电容器、电感器等，了解其基本形状和尺寸。

2.标识识别：查看元器件表面是否有标识，如型号、规格、生产厂家等信息。

这些信息有助于确认元器件的种类和性能。

3.参数识别：对于有标识的元器件，可以根据标识上的参数来判断其性能和用途。

例如，电阻器的阻值、电容器的容量、电感器的感值等。

4.功能识别：了解元器件在电路中的作用，根据电路原理图和实际功能来判断元器件的种类。

5.特性识别：针对某些具有特殊功能的元器件，可以通过观察其工作特性来识别，如晶体管的电流放大倍数、晶闸管的导通和截止电压等。

6.询问专业人士：如果不确定元器件的种类，可以向专业人士请教，或使用专业仪器进行检测。

7.查阅资料：通过查阅相关资料，如产品手册、数据手册等，了解元器件的性能参数和识别方法。



在实际操作中，可以根据以上方法结合实际情况进行元器件的识别。

另外，对于一些复杂数字电路和集成电路，还可以通过分析电路原理图和逻辑功能来进行识别。

1.电阻:英文名为resistance,通常缩写为"R",它是导体的一种基本性质,与导体的尺寸、材料、温度有关。

定义：导体上加上一伏特电压时，产生一安培电流所对应的阻值。

电阻的基本单位是 欧姆，用"Ω"表示(OHM).其常用单位还有千欧(KΩ)、兆欧(MΩ)换算方法：1MΩ=10³KΩ=10 Ω电阻的主要功能是阻碍电流流过。

电路中表示:(1).电阻器的种类:通常分为三大类:固定电阻,可变电阻,特种电阻.固定电阻常见的有:碳膜电阻,金属膜电阻,线饶电阻,片状电阻.①色环电阻的识别:有效数字允许误差值4环电阻,一般是碳膜电阻,用3个色环来表示阻值,1个色环表示误差值;5环电阻,一般是金属膜电阻,用4个色环来表示阻值,1个色环表示误差值;例如:4环电阻:前二环代表有效数字,第三环代表乘数(即"0"的个数),第四环代表误差值5环电阻:前三环代表有效数字,第四环代表乘数(即"0"的个数),第五环代表误差值*读取方法:面对一个色环电阻,找出金色或银色的一端,并将它朝下,从头开始读色环.K M----银无色±20%字母代号F G ±1%±2%--------J D C B 10¯¹10¯²±0.5%±0.2%±0.1%----±5%±10%+5～-20%----10³101010º10101010蓝紫灰白黑金90------------棕红橙黄绿345678颜色乘数1210¹10²±②可变电阻: 又称电位器,CAR AUDIO上的音量电位器就是一个可变电阻.一般认为电位器都是可以用手动调节的,而可变电阻一般都很小,装在电路板上不经常调节.可变电阻有三个引脚,其中两个引脚之间的电阻值固定,并将该电阻值称为这个可变电阻的阻值.第三个引脚与任两个引脚间的电阻值可以随着轴臂的旋转而改变.电位器带开关的电位器　③特种电阻:光敏电阻:是一种电阻值随外界光照强弱(明暗)变化而变化的元件,光越强阻值 越小,光越弱阻值越大.街边的路灯大多是用光控开关自动控制的,其中 一个重要的元件就是光敏电阻(或是光敏三极管).光敏电阻是在陶瓷 基座上沉积一层硫化镉膜后制成的.声控楼道灯在白天不会点亮,也是 因为光敏电阻在起作用.热敏电阻:它的电阻值随着其表面温度的高低的变化而变化.电脑主板中的CPU 测温,超温报警功能,都是利用了热敏电阻.(2).CHIP电阻(片状电阻)的识别:　①按外型尺寸分为:1005、1608(0603)、2125(0805)、3225、3216(1206)、3528、50251.25mm 1.6mm1.6mm2mm 3.2mm ②按功率分:0.0315W、0.08W（1608）、0.1W、0.25W、0.5W（5025）、1/10W（2125）、1/8W（3216）③识别方法：如果是三位数字:前两位是有效数字,第三位是"0"的个数.如果是四位数字:前三位是有效数字,第四位是"0"的个数,且误差范围是±1%阻值为:10 X10ºΩ =10Ω"R100J"阻值为:10 X10³Ω =10000Ω=10KΩ"R103J"阻值为:68 X10²Ω =6800Ω=6.8KΩ"R682J"阻值为:220 X10¹Ω =2200Ω=2.2KΩ"R222F"0.8mm10010368222012.电容(Capsitor)储存电荷的容器.两片相距很近的金属中间被某物质(固体,气体或液体)所隔开,就构成了电容器两片金属称为极板,中间的物质叫做介质.+-电容用字母 "C" 表示;基本单位是 "法拉"(用"F"表示).电路符号:不同的电容器储存电荷的能力也不相同.规定把电容器外加1伏特直流电压所储存的电荷量称为该电容器的电容量.电容的常用单位是 微法(µF),纳法(nF),皮法(pF).换算方法:1法拉(F)= 1000000微法(µF)1微法(µF)=1000纳法(nF)=1000000皮法(pF)[ 1µF=10³nF=10 pF ]电容的功能:隔直流通交流、滤波、耦合、旁路。
