常用电子元器件的识别与检测
电子元器件是电子设备的基本构成部分,广泛应用于电子产品、信息技术、通讯等领域,因此对于电子元器件的识别与检测是电子产业的基本技能。
下面将根据常见的电子元
器件,介绍其识别与检测方法。
1. 电容器
电容器是常用的电子元器件,常见的有电解电容器和陶瓷电容器。
电解电容器的极性
明显,阳极和阴极可以通过外观识别,用万用表可以测试容值和损耗等参数。
而陶瓷电容
器的极性不明显,对其进行测试需要在检测时注意新旧电容的区别,使用万用表或LCR表
可以测试其容值、Q值等参数。
电阻器是电子电路中常用的电子元件,通常使用万用表测量其电阻值。
需要注意的是,电阻器通常会有一个色环编码,按照编码对其颜色进行判断可以知道电阻值。
此外,电阻
器的品质检测需要检查其温度系数等参数。
3. 二极管
二极管是常用的半导体器件,具有单向导电性。
通过外观和标识可以判断二极管的正
负极,通过万用表可以测试其导通电压和反向电压等参数。
需要注意的是,有些二极管具
有低压降和高压降等不同类型,需要对其类型进行识别。
5. 集成电路
集成电路是电子电路中常用的器件,可以包含多种电子元件。
其品牌、型号、批次等
信息通过外观可以判断,使用万用表进行测试,可以测试其输入电压和输出电压等参数。
此外,还需要注意集成电路的静态和动态特性,比如其工作温度和供电电流等等。
总之,对于以上所介绍的电子元件,识别和检测是电子产业中必不可少的技能,有效
的识别和检测方法可以将故障排查时间缩短,提升生产效率。
六大常用电子元器件的识别
以下是六大常用电子元器件的识别方法:
1.电阻(Resistor):
➢在电路中用"r"加数字表示,如r13表示编号为13的电阻。
➢参数识别:单位为欧姆(Ω),倍率单位有千欧(kΩ)、兆欧(M Ω)等。
2.电容(Capacitor):
➢在电路中一般用"c"加数字表示,如c223表示编号为223的电容。
➢电容的特性主要是隔直流通交流。
3.电感(Inductor):
➢电感线圈是将绝缘的导线在绝缘的骨架上绕一定的圈数制成的电子元件。
4.二极管(Diode):
➢二极管有多种封装,如玻璃封装、塑料封装和螺栓封装。
➢具体品种有稳压二极管、整流二极管、隧道二极管、快恢复二极管、微波二极管、肖特基二极管等。
5.三极管(Transistor):
➢三极管也有多种封装,如TO220封装和TO-3封装。
➢具体类型可能是三极管、可控硅、场效应管或双二极管。
6.可控硅(SCR):
➢可控硅是一种特殊的电子元件,具有单向导通特性和控制触发特性。
★以上是六大常用电子元器件的基本识别方法。
每种元件都有不同的外观、封装和功能特性,需要根据具体情况进行判断和识别。
电子行业电子元器件的识别方法引言在电子行业中,电子元器件是构建电子设备和电路系统的基本组成部分。
识别电子元器件的类型和规格对于电子行业从业者来说是至关重要的。
本文将介绍一些常见的电子元器件的识别方法,帮助读者更好地理解和应用。
1. 电子元器件的分类电子元器件可以分为两大类:被动元器件和主动元器件。
1.1 被动元器件被动元器件是指不具备放大信号功能的元器件,它们主要用于连接、支持和保护电路。
常见的被动元器件有电阻、电容、电感、电位器等。
识别被动元器件的方法如下:色条纹的环形组件表示。
读取颜色条纹,并使用电阻色码表将颜色对应到特定的阻值。
•电容的识别方法:电容通常由一个带有数值和单位的标记表示,例如10uF。
其中,u表示微法,F表示法拉。
也有一些电容上有颜色条纹,读取颜色条纹,并使用电容色码表将颜色对应到特定的电容值。
值和单位的标记表示,例如100mH。
其中,m 表示毫亨,H表示亨利。
•电位器的识别方法:电位器通常具有一个带有数值和单位的标记,例如10kΩ。
其中,k 表示千欧姆,Ω表示欧姆。
有些电位器还具有一个旋钮,通过旋转旋钮可以调节电位器的阻值。
1.2 主动元器件主动元器件是指具有放大信号功能的元器件,它们可以通过输入能量来产生输出信号。
常见的主动元器件有二极管、三极管、集成电路等。
识别主动元器件的方法如下:•二极管的识别方法:二极管通常具有一个带有标识的黑色矩形组件。
标识通常包含二极管的型号和制造商信息。
•三极管的识别方法:三极管通常具有一个带有标识的黑色矩形组件。
标识通常包含三极管的型号和制造商信息。
•集成电路的识别方法:集成电路通常具有一个带有标识的黑色矩形组件。
标识通常包含集成电路的型号和制造商信息。
2. 电子元器件的规格识别除了识别电子元器件的类型外,了解电子元器件的规格也非常重要。
以下是一些常见的电子元器件规格的识别方法:阻值和功率两个参数表示。
阻值是电阻的阻抗大小,单位为欧姆(Ω)。
电子元器件识别与检测方法大全1.目视检查:通过肉眼观察元器件的外部特征,如封装形状、引脚数量和排列等,可以初步判断元器件的类型、性能和规格等。
2.五线谱法:使用顶针、伏打仪等测量设备,在元器件的引脚上测量电阻、电容、电感等参数,通过比对测试结果和标准参数来识别元器件类型。
3.输电线圈法:通过对元器件的线圈进行输入电流测量和电压测量,计算出得到元器件的电阻、电感、互感等参数,进行元器件的类型识别。
4.X射线检测法:通过使用X射线设备扫描和照射元器件,可以观察元器件的内部结构和焊接情况,用来检测元器件是否存在异常情况,如焊接虚焊、焊接不良等。
5.红外线检测法:通过红外线热成像技术,可以发现元器件在工作过程中的热点、温度异常等问题,对于散热不良的元器件可以快速识别。
6.环境湿度检测法:通过检测元器件周围的湿度情况,可以判断元器件是否存在潮湿等问题,避免电子元器件受潮而影响正常工作。
7.剩余温度检测法:通过检测元器件在使用过程中的温度,可以判断元器件是否存在过热情况,及时调整工作状态,避免元器件温度过高损坏。
8.电磁兼容性测试法:通过电磁兼容性测试设备,对元器件的辐射和抗辐射能力进行测试,判断元器件是否能够满足相关的电磁兼容性要求。
9.声音检测法:通过对元器件进行敲击、振动等操作,观察元器件的声音特征,可以初步判断元器件是否存在内部损坏情况。
10.玻璃绝热检测法:通过对元器件封装外壳的玻璃绝热特性进行检测,可以判断元器件的密封性能是否良好,防止外界湿气、灰尘等物质进入并影响元器件的正常工作。
总之,元器件的识别与检测方法多种多样,需要根据具体的元器件类型、性能和规格等特点,选择合适的检测手段和测试设备,进行全面的评估和检测,以确保元器件的正常工作和使用安全。
常用电子元器件的识别方法
由于电子元器件种类繁多 , 这里就主要讲电阻、 电容、 晶体二极管、 稳压二极管、电感变容二极管晶体三极管场效应晶体管放大器等这几种的识别方法。
希望以下内容能帮到大家。
电阻
电阻的识别方法主要是参数识别法 , 参数识别法分为指标法、 色标法和数标法。
1 直标法
用阿拉伯数字和单位符号在电阻器表面直接标出标称阻值和技术参数,电阻值单位欧姆用"O"表示,干欧用"KO"表示,兆欧用"MO"表示,吉欧用'GO"表示,允许偏差直接用百分数或用I(土5%); II (土10%); 田(土20%)表示。
标称阻佴
额定功平
2 色标法
绝缘栅型电路符号
场效应管与晶体管的比较:
a.场效应管是电压控制元件,而晶体管是电流控制元件。
在只允许从信号源取较
少电流的清况下,应选用场效应管;而在信号电压较低,又允许从信号源取较多电流的条件下,应选用晶体管。
b.场效应管是利用多数载流子导电,所以称之为单极型器件,而晶体管是即有多
数载流子,也利用少数载流子导电。
被称之为双极型器件。
C.有些场效应管的源极和漏极可以互换使用,栅压也可正可负,灵活性比晶体管
好。
d.场效应管能在很小电流和很低电压的条件下工作,而且它的制造工艺可以很方
便地把很多场效应管集成在一块硅片上,因此场效应管在大规模集成电路中得到了广泛的应用。

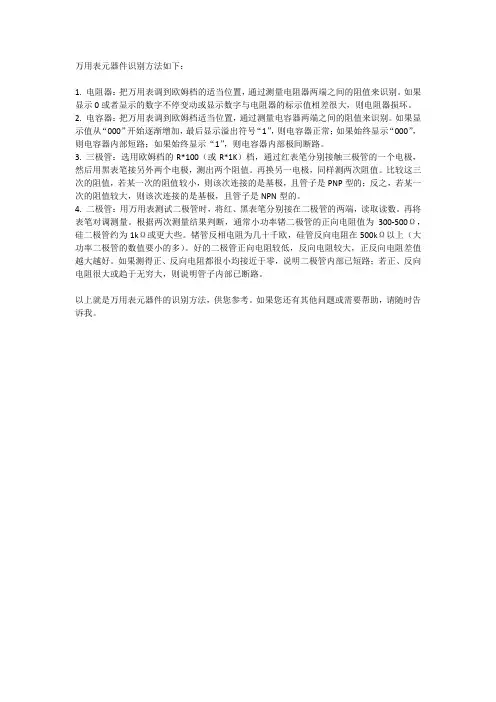

万用表元器件识别方法如下:
1. 电阻器:把万用表调到欧姆档的适当位置,通过测量电阻器两端之间的阻值来识别。
如果显示0或者显示的数字不停变动或显示数字与电阻器的标示值相差很大,则电阻器损坏。
2. 电容器:把万用表调到欧姆档适当位置,通过测量电容器两端之间的阻值来识别。
如果显示值从“000”开始逐渐增加,最后显示溢出符号“1”,则电容器正常;如果始终显示“000”,则电容器内部短路;如果始终显示“1”,则电容器内部极间断路。
3. 三极管:选用欧姆档的R*100(或R*1K)档,通过红表笔分别接触三极管的一个电极,然后用黑表笔接另外两个电极,测出两个阻值。
再换另一电极,同样测两次阻值。
比较这三次的阻值,若某一次的阻值较小,则该次连接的是基极,且管子是PNP型的;反之,若某一次的阻值较大,则该次连接的是基极,且管子是NPN型的。
4. 二极管:用万用表测试二极管时,将红、黑表笔分别接在二极管的两端,读取读数。
再将表笔对调测量。
根据两次测量结果判断,通常小功率锗二极管的正向电阻值为300-500Ω,硅二极管约为1kΩ或更大些。
锗管反相电阻为几十千欧,硅管反向电阻在500kΩ以上(大功率二极管的数值要小的多)。
好的二极管正向电阻较低,反向电阻较大,正反向电阻差值越大越好。
如果测得正、反向电阻都很小均接近于零,说明二极管内部已短路;若正、反向电阻很大或趋于无穷大,则说明管子内部已断路。
以上就是万用表元器件的识别方法,供您参考。
如果您还有其他问题或需要帮助,请随时告诉我。

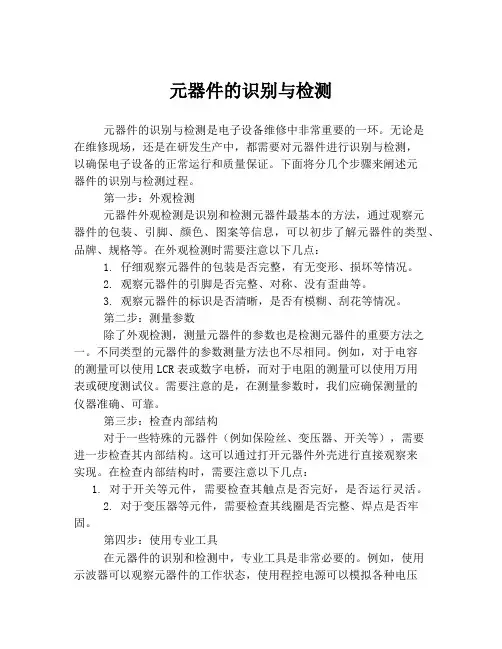

元器件的识别与检测元器件的识别与检测是电子设备维修中非常重要的一环。
无论是在维修现场,还是在研发生产中,都需要对元器件进行识别与检测,以确保电子设备的正常运行和质量保证。
下面将分几个步骤来阐述元器件的识别与检测过程。
第一步:外观检测元器件外观检测是识别和检测元器件最基本的方法,通过观察元器件的包装、引脚、颜色、图案等信息,可以初步了解元器件的类型、品牌、规格等。
在外观检测时需要注意以下几点:1. 仔细观察元器件的包装是否完整,有无变形、损坏等情况。
2. 观察元器件的引脚是否完整、对称、没有歪曲等。
3. 观察元器件的标识是否清晰,是否有模糊、刮花等情况。
第二步:测量参数除了外观检测,测量元器件的参数也是检测元器件的重要方法之一。
不同类型的元器件的参数测量方法也不尽相同。
例如,对于电容的测量可以使用LCR表或数字电桥,而对于电阻的测量可以使用万用表或硬度测试仪。
需要注意的是,在测量参数时,我们应确保测量的仪器准确、可靠。
第三步:检查内部结构对于一些特殊的元器件(例如保险丝、变压器、开关等),需要进一步检查其内部结构。
这可以通过打开元器件外壳进行直接观察来实现。
在检查内部结构时,需要注意以下几点:1. 对于开关等元件,需要检查其触点是否完好,是否运行灵活。
2. 对于变压器等元件,需要检查其线圈是否完整、焊点是否牢固。
第四步:使用专业工具在元器件的识别和检测中,专业工具是非常必要的。
例如,使用示波器可以观察元器件的工作状态,使用程控电源可以模拟各种电压及其波形。
我们需要熟练掌握这些专业工具的使用方法,以便更好地进行元器件的识别和检测。
总之,对于电子工程师和维修人员而言,元器件的识别和检测是非常重要的技能之一。
通过上述几个步骤,我们可以更加准确地识别和检测元器件,保障电子设备的正常运行和其质量保证。
常用电子元器件识别一、电阻电阻在电路中用“R”加数字表示,如:R15表示编号为15的电阻。
电阻在电路中的主要作用为分流、限流、分压、偏置、滤波(与电容器组合使用)和阻抗匹配等。
1、参数识别:电阻的单位为欧姆(Ω),倍率单位有:千欧(KΩ),兆欧(MΩ)等。
换算方法是:1兆欧=1000千欧=欧电阻的参数标注方法有3种,即直标法、色标法和数标法。
a、数标法主要用于贴片等小体积的电路,如:472 表示47×102Ω(即4.7K); 104则表示100Kb、色环标注法使用最多,现举例如下:四色环电阻五色环电阻(精密电阻)2、电阻的色标位置和倍率关系如下表所示:颜色有效数字倍率允许偏差(%)银色 / 10-2 ±10金色 / 10-1 ±5黑色 0 100 /棕色 1 101 ±1红色 2 102 ±2橙色 3 103 /黄色 4 104 /绿色 5 105 ±0.5蓝色 6 106 ±0.2紫色7 107 ±0.1灰色 8 108 /白色 9 109 +5至 -20无色/ / ±20二、电容1、电容在电路中一般用“C”加数字表示(如C25表示编号为25的电容)。
电容是由两片金属膜紧靠,中间用绝缘材料隔开而组成的元件。
电容的特性主要是隔直流通交流。
电容容量的大小就是表示能贮存电能的大小,电容对交流信号的阻碍作用称为容抗,它与交流信号的频率和电容量有关。
容抗XC=1/2πf c (f表示交流信号的频率,C表示电容容量)电话机中常用电容的种类有电解电容、瓷片电容、贴片电容、独石电容、钽电容和涤纶电容等。
2、识别方法:电容的识别方法与电阻的识别方法基本相同,分直标法、色标法和数标法3种。
电容的基本单位用法拉(F)表示,其它单位还有:毫法(mF)、微法(uF)、纳法(nF)、皮法(pF)。
其中:1法拉=103毫法=106微法=109纳法=1012皮法容量大的电容其容量值在电容上直接标明,如10 uF/16V容量小的电容其容量值在电容上用字母表示或数字表示字母表示法:1m=1000 uF 1P2=1.2PF 1n=1000PF数字表示法:一般用三位数字表示容量大小,前两位表示有效数字,第三位数字是倍率。

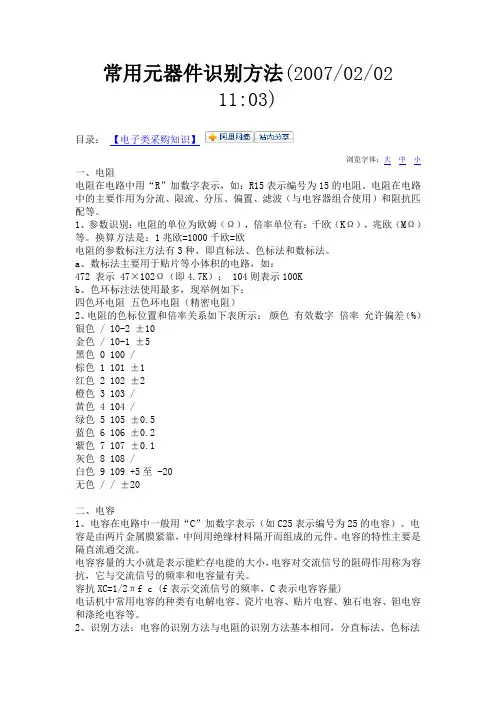

常用元器件识别方法(2007/02/0211:03)目录:【电子类采购知识】浏览字体:大中小一、电阻电阻在电路中用“R”加数字表示,如:R15表示编号为15的电阻。
电阻在电路中的主要作用为分流、限流、分压、偏置、滤波(与电容器组合使用)和阻抗匹配等。
1、参数识别:电阻的单位为欧姆(Ω),倍率单位有:千欧(KΩ),兆欧(MΩ)等。
换算方法是:1兆欧=1000千欧=欧电阻的参数标注方法有3种,即直标法、色标法和数标法。
a、数标法主要用于贴片等小体积的电路,如:472 表示47×102Ω(即4.7K); 104则表示100Kb、色环标注法使用最多,现举例如下:四色环电阻五色环电阻(精密电阻)2、电阻的色标位置和倍率关系如下表所示:颜色有效数字倍率允许偏差(%)银色 / 10-2 ±10金色 / 10-1 ±5黑色 0 100 /棕色1 101 ±1红色2 102 ±2橙色 3 103 /黄色 4 104 /绿色5 105 ±0.5蓝色6 106 ±0.2紫色7 107 ±0.1灰色 8 108 /白色 9 109 +5至 -20无色/ / ±20二、电容1、电容在电路中一般用“C”加数字表示(如C25表示编号为25的电容)。
电容是由两片金属膜紧靠,中间用绝缘材料隔开而组成的元件。
电容的特性主要是隔直流通交流。
电容容量的大小就是表示能贮存电能的大小,电容对交流信号的阻碍作用称为容抗,它与交流信号的频率和电容量有关。
容抗XC=1/2πf c (f表示交流信号的频率,C表示电容容量)电话机中常用电容的种类有电解电容、瓷片电容、贴片电容、独石电容、钽电容和涤纶电容等。
2、识别方法:电容的识别方法与电阻的识别方法基本相同,分直标法、色标法和数标法3种。
电容的基本单位用法拉(F)表示,其它单位还有:毫法(mF)、微法(uF)、纳法(nF)、皮法(pF)。
