12.7.法兰(含阀门法兰)安装记录报告H

法兰安装检查以及流量孔板安装检查纪要第一篇：法兰安装检查以及流量孔板安装检查纪要管道法兰及流量力矩值要求的讨论纪要法兰是使管子与管子相互连接的零件，连接于管端。

法兰上有孔眼，螺栓使两法兰紧连，法兰之间用密封垫片密封。

法兰连接是指由法兰、垫片及螺栓三者相互连接作为一组组合密封结构的可拆连接。

管道装置中配管用法兰称为管道用法兰，法兰用在设备上称为设备进出口法兰。

一、现场法兰安装前必须检查的项目（不限于）：紧固件的尺寸是否正确。

与法兰相匹配的螺栓、螺柱、螺母的材料和类型及螺孔的状况是否良好；螺母与螺栓、螺柱的匹配件是否齐全；二、法兰垂直度：（密封周边的最大偏差）直径≤6″（Φ152mm）：1mm，8″（Φ203mm）＜直径≤10″（Φ250mm）：1.5mm，直径≥12″（Φ300）：2mm法兰垂直度示意图三、法兰方位法兰螺栓孔中心距法兰两相互垂直中心线的距离允差为：当直径≤10″（273.1mm）时，X±1mm；当直径＞10″（273.1mm）时，X±1.5mm。

法兰方位示意图四、法兰平行度检查从两个垂直的直径上取四点，量取尺寸。

平行度公差值如下：1.采用螺旋缠绕金属垫片，公差为0.2mm；2.采用其它类型的垫片，对于管径≤3〞管道，公差为0.2mm，对于管径≥4〞管道，公差为0.3mm(在一对法兰的两队点之间)；3.与泵连接的法兰，一般公差应是0.1mm，除非供货商在特殊技术要求文件中特别提出。

五、同心度检查法兰的同心度要求能用手能轻易的将螺栓来回插入法兰孔眼，无需用力。

六、法兰的间隙由于管道弹性造成的间隙，不应使设备的应力超过允许值（见供货商的规定和图纸）；确保拧紧螺栓时，不会影响到电动机和泵的对准，若影响了对准，应调整与法兰连接的管道。

七、法兰螺栓安装检查1.法兰拧紧力矩检查对于核岛工艺系统（除SEC系统）的管道法兰（不含流量孔板法兰）的拧紧力矩值，根据0126AT4107《管道法兰安装的拧紧力矩》来确定。

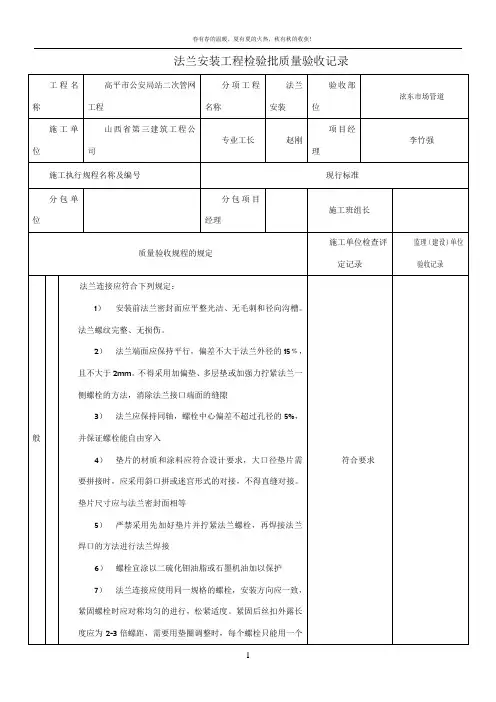

法兰安装工程检验批质量验收记录
法兰安装工程检验批质量验收记录
法兰安装工程检验批质量验收记录
法兰安装工程检验批质量验收记录
法兰安装工程检验批质量验收记录
法兰安装工程检验批质量验收记录
法兰安装工程检验批质量验收记录
法兰安装工程检验批质量验收记录
法兰安装工程检验批质量验收记录
法兰安装工程检验批质量验收记录
法兰安装工程检验批质量验收记录
法兰安装工程检验批质量验收记录
法兰安装工程检验批质量验收记录
法兰安装工程检验批质量验收记录
法兰安装工程检验批质量验收记录
高考是我们人生中重要的阶段，我们要学会给高三的自己加油打气。

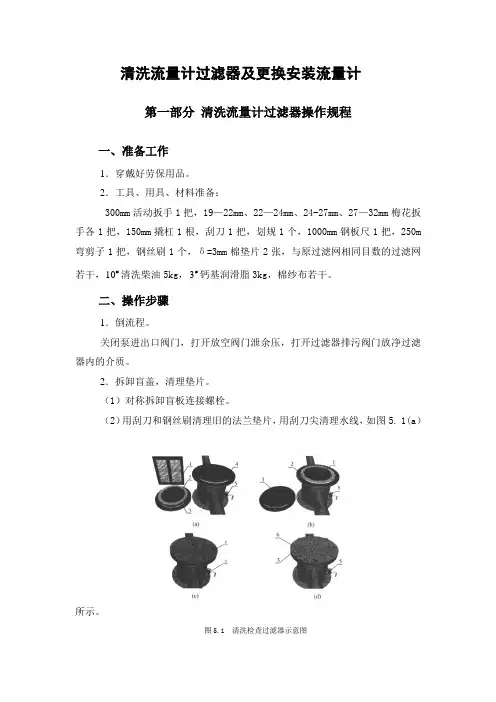

清洗流量计过滤器及更换安装流量计第一部分清洗流量计过滤器操作规程一、准备工作1．穿戴好劳保用品。

2．工具、用具、材料准备：300mm活动扳手1把，19—22mm、22—24mm、24-27mm、27—32mm梅花扳手各1把，150mm撬杠1根，刮刀1把，划规1个，1000mm钢板尺1把，250m 弯剪子1把，钢丝刷1个，δ=3mm棉垫片2张，与原过滤网相同目数的过滤网若干，#10清洗柴油5kg，#3钙基润滑脂3kg，棉纱布若干。

二、操作步骤1．倒流程。

关闭泵进出口阀门，打开放空阀门泄余压，打开过滤器排污阀门放净过滤器内的介质。

2．拆卸盲盖，清理垫片。

（1）对称拆卸盲板连接螺栓。

（2）用刮刀和钢丝刷清理旧的法兰垫片，用刮刀尖清理水线，如图5. 1(a）所示。

图5.1 清洗检查过滤器示意图1-过滤网；2-密封垫片；3-盲板；4-排污阀门；5-盲板连接螺栓3．清洗更换滤网。

（1）用清洗柴油清洗滤网。

如果滤网有损坏，更换同目数的新的滤网。

（2）清理过滤器底部的杂质，分析杂质来源。

4．制作垫片。

（1）用钢板尺测量盲板密封面的内外径，用划规在石棉垫片上画出密封面的内外圆，用弯剪子剪出带有手柄的密封垫片。

（2）密封垫片两侧均匀涂抹润滑油脂。

5．安装过滤器。

（1）按正确方向安装过滤网。

（2）把密封垫片置于过滤器密封面上，如图5.1(b)所示。

（3）盖好过滤器盲板，对称紧固盲板连接螺栓，如图5.1(c)、(d)所示。

6．试运检查。

（1）关闭过滤器排污阀门，打开泵进口阀门，同时打开放空阀门排气。

（2）检查过滤器盲板密封处不渗不漏。

7．清洁和回收工具、用具，清理现场。

三、技术要求拆卸过滤器盲板后，使盲板的密封面朝上放置，防止碰伤密封面。

四、安全要求1．用柴油清洗过滤网时，室内应保持一定的通风条件，具备相应的安全防火措施，附近严禁点燃明火。

2．拆装盲板时，要轻拿轻放，以免砸伤人。

3．开关阀门时，人应侧身操作避免丝杠飞出伤人。

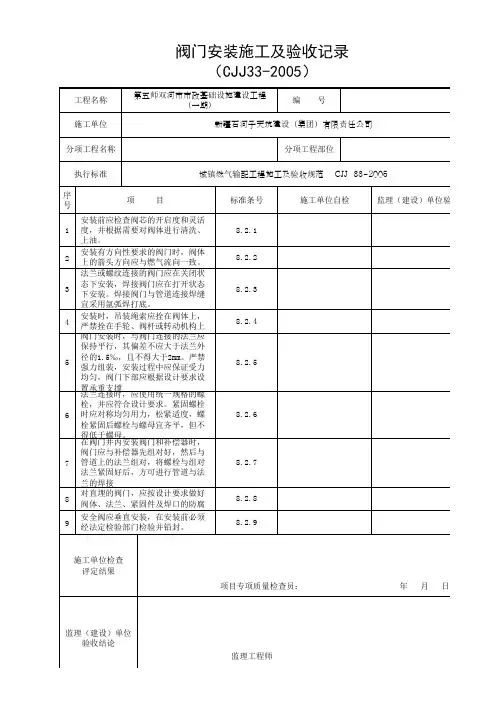

阀门安装施工及验收记录 （CJJ33-2005）
工程名称 施工单位 分项工程名称 执行标准 序 号 1 2 项 目 第五师双河市市政基础设施建设工程 （一期） 编 号
新疆石河子天筑建设（集团）有限责任公司 分项工程部位 城镇燃气输配工程施工及验收规范 标准条号 CJJ 33-2005 监理（建设）单位验收
施工单位自检
3
4
5
6
7
8 9
安装前应检查阀芯的开启度和灵活 度，并根据需要对阀体进行清洗、 上油。 安装有方向性要求的阀门时，阀体 上的箭头方向应与燃气流向一致。 法兰或螺纹连接的阀门应在关闭状 态下安装，焊接阀门应在打开状态 下安装。焊接阀门与管道连接焊缝 宜采用氩弧焊打底。 安装时，吊装绳索应拴在阀体上， 严禁拴在手轮、阀杆或转动机构上 阀门安装时，与阀门连接的法兰应 保持平行，其偏差不应大于法兰外 径的1.5‰，且不得大于2mm。严禁 强力组装，安装过程中应保证受力 均匀，阀门下部应根据设计要求设 置承重支撑 法兰连接时，应使用统一规格的螺 栓，并应符合设计要求。紧固螺栓 时应对称均匀用力，松紧适度，螺 栓紧固后螺栓与螺母宜齐平，但不 得低于螺母。 在阀门井内安装阀门和补偿器时， 阀门应与补偿器先组对好，然后与 管道上的法兰组对，将螺栓与组对 法兰紧固好后，方可进行管道与法 兰的焊接 对直埋的阀门，应按设计要求做好 阀体、法兰、紧固件及焊口的防腐 安全阀应垂直安装，在安装前必须 经法定检验部门检验并铅封。
8.2.1 8.2.2
8.2.3
8.2.4
8.2.5
8.2.6
7
8.2.8 8.2.9
施工单位检查 评定结果 项目专项质量检查员： 年 月 日
监理（建设）单位 验收结论 监理工程师
