法兰、垫片基础知识

管法兰、垫片选用手册一、简介本手册旨在为管法兰和垫片的选择提供全面、实用的指南。

管法兰是管道系统中的重要部件，垫片则是连接管法兰的关键部件，正确选择管法兰和垫片对于保证管道系统的安全性和稳定性至关重要。

本手册将介绍各种管法兰和垫片的类型、性能特点、适用场景、安装方法及注意事项，为使用者提供参考。

二、管法兰1.分类管法兰按照标准可分为ISO法兰、ANSI法兰、DIN法兰、GB/T法兰等。

此外，还有各种特殊用途的管法兰，如盲板法兰、防水法兰、低温法兰等。

2.性能特点管法兰应具备较高的强度和刚性，能承受管道内部的压力和外部载荷。

同时，应具有良好的密封性能，以保证管道系统的稳定运行。

3.适用场景管法兰适用于各种类型的管道系统，尤其在石油、化工、天然气、水务等领域应用广泛。

根据不同的应用场景，选择不同类型和标准的管法兰。

4.安装方法安装管法兰时，应确保表面清洁、平整，无划痕、锈蚀等影响密封性能的缺陷。

安装垫片的孔位应正确，确保垫片与管法兰紧密贴合。

5.注意事项（1）安装前应检查管法兰的质量，如是否存在变形、损伤等影响使用性能的问题。

（2）安装过程中应防止杂质进入管法兰内部，导致密封失效。

（3）定期检查管法兰的密封性能，发现异常及时处理。

三、垫片1.分类垫片按照材料可分为橡胶垫片、石棉垫片、金属垫片（如铜垫片、不锈钢垫片）等。

此外，还有聚四氟乙烯垫片、玻璃纤维垫片等特殊材料制成的垫片。

2.性能特点（1）橡胶垫片具有良好的密封性能，适用于低压、温度较低的场合。

（2）石棉垫片适用于中等压力和温度的场合，但不宜在强酸、强碱等环境中使用。

（3）金属垫片和聚四氟乙烯垫片适用于高压力、高温等极端条件下，具有优异的耐腐蚀性。

3.适用场景根据不同的应用场景和工况条件，选择适合的垫片材料和类型。

例如，在化工、石油、水务等领域，金属垫片和聚四氟乙烯垫片较为常用。

4.安装方法（1）安装前应清理垫片表面，避免杂质影响密封性能。

（2）安装时确保垫片与管法兰紧密贴合，避免漏气或漏液。

国标管法兰密封垫片
一、国标管法兰密封垫片概述
国标管法兰密封垫片是一种用于管道连接件密封的垫片，根据我国国家标准GB/T 9128-2010《钢制管法兰密封垫片》设计制作。

它具有良好的密封性能，可以有效防止介质泄漏，确保管道系统的安全运行。

二、国标管法兰密封垫片分类与性能
国标管法兰密封垫片按材质可分为金属垫片、非金属垫片和半金属垫片三大类。

金属垫片具有良好的耐磨性和抗腐蚀性；非金属垫片具有优异的压缩回弹性和抗粘连性；半金属垫片兼具金属和非金属的优点，具有较高的密封性能。

三、国标管法兰密封垫片选用原则
在选用国标管法兰密封垫片时，应根据管道系统的工况条件，如温度、压力、介质特性等，选择合适的材质和型式。

同时，要考虑密封垫片的耐磨性、抗腐蚀性、压缩回弹性等性能指标，确保密封效果和安全性能。

四、国标管法兰密封垫片应用领域
国标管法兰密封垫片广泛应用于石油、化工、天然气、电力、冶金、水处理等行业的管道系统中，为确保管道连接部位的密封安全，降低泄漏风险。

五、国标管法兰密封垫片市场前景
随着我国工业建设的不断推进，尤其是石油化工、天然气等领域的发展，对国标管法兰密封垫片的需求逐年增长。

同时，国家对于安全生产和环保要求的不断提高，使得高品质的国标管法兰密封垫片市场前景十分广阔。

总之，国标管法兰密封垫片在我国管道系统中具有重要地位，其分类、性能、选用原则以及在各个领域的应用，都体现了其不可或缺的作用。

垫片的种类作用及应用垫片是一种常用的密封元件，它被广泛应用于各个领域，起到了重要的作用。

本文将就垫片的种类、作用以及应用进行介绍。

一、垫片的种类1.法兰垫片：法兰垫片是一种在连接法兰两侧起密封作用的垫片。

根据材料的不同，法兰垫片可以分为金属垫片、非金属垫片和复合材料垫片等。

-金属垫片：由金属材料制成，具有良好的强度和耐高温性能，适用于高温、高压和腐蚀性环境下的密封工作；-非金属垫片：由橡胶、塑料、纸质等材料制成，具有良好的弹性和密封性能，适用于低温、低压和常温环境下的密封工作；-复合材料垫片：由两种或多种不同材料组合而成，既能具备金属垫片的强度和耐温性能，又能具备非金属垫片的弹性和密封性能。

2.机械垫片：机械垫片是一种在机械设备中起到密封作用的垫片。

根据用途的不同，机械垫片可以分为轴封垫片、密封圈垫片和摩擦材料垫片等。

-轴封垫片：安装在轴上，用于防止液体或气体泄露，具有良好的密封效果；-密封圈垫片：安装在管道、阀门等连接处，用于防止液体或气体泄露，具有良好的密封效果；-摩擦材料垫片：具有良好的摩擦性能和耐磨性能，通常用于机械设备的传动系统和制动系统中。

3.专用垫片：专用垫片是一种根据特定需求设计制造的垫片。

根据具体应用的不同，专用垫片可以分为电子垫片、食品级垫片和医用垫片等。

-电子垫片：用于电子设备的隔离、隔音和防尘等方面的工作；-食品级垫片：符合食品卫生标准，用于食品工业中的密封工作；-医用垫片：符合医疗卫生标准，用于医用设备和器械的密封工作。

二、垫片的作用1.密封作用：垫片能够填补连接部位的间隙，起到密封作用，防止液体或气体的泄漏，保证连接部位的工作正常进行。

2.缓冲作用：垫片能够在连接部位承受压力和冲击时，起到缓冲作用，减少连接部位的损坏风险，延长设备使用寿命。

3.隔离作用：垫片能够隔离不同介质间的接触，防止介质之间的相互渗透和污染，保持介质的纯净度和稳定性。

4.抗震作用：垫片能够在设备工作过程中抵御振动和冲击力，保护设备的安全稳定运行。

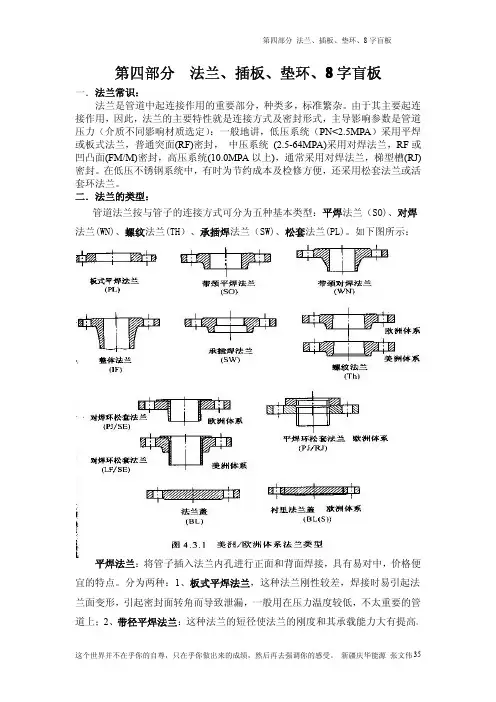

第四部分法兰、插板、垫环、8字盲板一．法兰常识：法兰是管道中起连接作用的重要部分，种类多，标准繁杂。

由于其主要起连接作用，因此，法兰的主要特性就是连接方式及密封形式，主导影响参数是管道压力（介质不同影响材质选定）：一般地讲，低压系统（PN<2.5MPA）采用平焊或板式法兰，普通突面(RF)密封，中压系统(2.5-64MPA)采用对焊法兰，RF或凹凸面(FM/M)密封，高压系统(10.0MPA以上)，通常采用对焊法兰，梯型槽(RJ)密封。

在低压不锈钢系统中，有时为节约成本及检修方便，还采用松套法兰或活套环法兰。

二．法兰的类型：管道法兰按与管子的连接方式可分为五种基本类型：平焊法兰（SO)、对焊法兰(WN)、螺纹法兰(TH）、承插焊法兰（SW)、松套法兰(PL)。

如下图所示：平焊法兰：将管子插入法兰内孔进行正面和背面焊接，具有易对中，价格便宜的特点。

分为两种：1、板式平焊法兰，这种法兰刚性较差，焊接时易引起法兰面变形，引起密封面转角而导致泄漏，一般用在压力温度较低，不太重要的管道上；2、带径平焊法兰：这种法兰的短径使法兰的刚度和其承载能力大有提高。

法兰本身的制造工艺比对焊法兰要简单，与管子连接的焊接与板式平焊法兰一般为角焊缝结构施工比较简单省事。

对焊法兰：这种法兰系将法兰焊径端与管子焊接端加工承一定形式的焊接坡口后直接焊接，施工比较方便。

由于法兰与管子焊接处有一段圆滑过渡的高径，法兰径部厚度逐渐过渡到管壁厚度，降低了结构的不连续性，法兰强度较高，承载条件较高，适用于压力温度波动幅度大或高温、高压和低温管道。

石化工业中工艺管道大多采用这种对焊法兰。

螺纹式法兰：一般用在镀锌钢管不宜焊接的场合，温度反复波动或高于260℃和低于-45℃的管道不宜使用。

在任何可能发生裂隙腐蚀的场合应避免使用螺纹法兰。

承插焊法兰与带径平焊法兰相似，只是将管子插入法兰的承插孔中进行焊接，一般只在在法兰背面有一条焊缝。

这种法兰公称压力范围较大，口径较小，一般用在小口径管道。

常用法兰垫片介绍1、四氟垫片四氟垫片国外又叫PTFE垫片或Teflon（铁氟龙）垫片.由聚四氟乙烯棒、管、板经机械车削或裁切而成的平垫片、V形垫片、活塞环、球阀垫圈等具有耐腐蚀、抗老化和不导电等良好特性。

聚四氟乙烯pH值0-14(熔融的碱金属和高温、高压下的氟除外)。

其在-100℃～100℃之间能够具有良好的机械强度。

使用压力10Mpa。

在温度低于-185℃时，聚四氟乙烯垫片会变脆。

纯聚四氟乙烯垫片是一种洁净的密封产品，不会对其所接触的任何物质形成污染。

2、橡胶垫片橡胶垫片具有耐油、耐酸碱、耐寒热、耐老化等性能，可直接切割成各种形状的密封垫片，广泛应用于医药、电子、化工、抗静电、阻燃、食品等行业。

丁腈橡胶垫片NBR(Nitrile-Butadiene Rubber)：是由丁二烯和丙烯腈经乳液共聚而成的聚合物。

丁腈橡胶垫片以其优异的耐油性(但不耐酮、酯和氯代烃等介质)而着称，同时还具有良好的耐磨性、耐老化性及气密性。

3、金属缠绕垫片金属缠绕垫片是目前应用广泛的一种密封垫片，为半金属密合垫中回弹性最佳的垫片，由V形或W形薄钢带与各种填充料交替缠绕而成，能耐高温、高压和适应超低温或真空下的条件使用，通过改变垫片的材料组合，可解决各种介质对垫片的化学腐蚀问题，其结构密度可依据不同的锁紧力要求来制作，为加强主体和准确定位，缠绕垫片设有金属内加强环和外定位环，利用内外钢环来控制其最大压紧度，对垫片接触的法兰密封面的表面精度要求不高。

金属缠绕垫片采用优质SUS304、SUS316（“V”形或“W”形) 金属带及其它合金材料与石墨、石棉、聚四氟乙烯、无石棉等软性材料相互交替重叠螺旋缠绕而成，在开始及末端用点焊方式将金属带固定。

金属缠绕垫片为半金属密合垫中回弹性最佳的垫片，金属缠绕垫片结构密度可依据不同的锁紧力要求来制作，并利用内外钢环来控制其最大压紧度，缠绕垫片接触的法兰密封面的表面精度要求不高。

金属缠绕垫片特别适用于负荷不均匀、接合力易松弛，温度与压力周期性变化、有冲击或震动的场合。

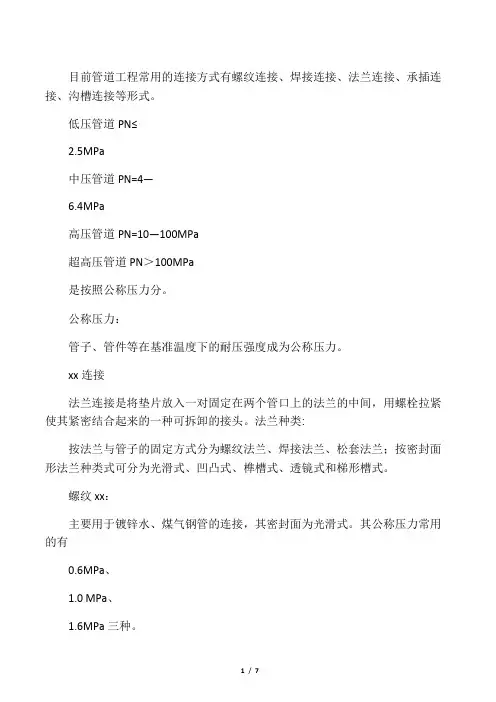

目前管道工程常用的连接方式有螺纹连接、焊接连接、法兰连接、承插连接、沟槽连接等形式。

低压管道PN≤2.5MPa中压管道PN=4—6.4MPa高压管道PN=10—100MPa超高压管道PN＞100MPa是按照公称压力分。

公称压力：管子、管件等在基准温度下的耐压强度成为公称压力。

xx连接法兰连接是将垫片放入一对固定在两个管口上的法兰的中间，用螺栓拉紧使其紧密结合起来的一种可拆卸的接头。

法兰种类:按法兰与管子的固定方式分为螺纹法兰、焊接法兰、松套法兰；按密封面形法兰种类式可分为光滑式、凹凸式、榫槽式、透镜式和梯形槽式。

螺纹xx：主要用于镀锌水、煤气钢管的连接，其密封面为光滑式。

其公称压力常用的有0.6MPa、1.0 MPa、1.6MPa三种。

焊接xx：是管道连接中最常用的法兰，分为平焊法兰和对焊法兰两种。

1、平焊xx：又叫搭焊法兰与管子焊接时将管子插入法兰孔内，在法兰内外部与管子进行搭接角焊。

其公称压力常用的有0.6MPa、1.0 MPa、1.6MPa和2.5MPa四种。

平焊法兰的密封面有光滑式和凹凸式。

2、对焊xx：又叫高颈法兰，与平焊法兰的区别是带有一段锥形短管。

法兰与管子的结合实质上是短管与管子的对口焊接。

故称对焊xx。

一般用于公称压力≥4.0 MPa或温度大于300℃的管道上。

对焊法兰有光滑式、凹凸式、榫槽式和梯形槽式四种密封面形式。

其中光滑式和凹凸式最为普遍。

松套法兰：松套xx：也叫活套xx或活动xx。

分为平焊松套法兰、对焊松套法兰、卷边松套法兰。

这种法兰接口，就是利用钢环或管口卷边把法兰套在管端上，因此法兰可以在管端上活动，故称松套xx。

1、平焊松套xx：密封面一般有光滑式和榫槽式。

其公称压力常用的有0.6MPa、1.0 MPa、1.6MPa和2.5MPa四种。

主要用于不锈钢管道、铜及铜合金管道、铝及铝合金管道以及塑料管道等。

2、对焊松套xx：其密封面一般为凹凸式，用于公称压力较高的场合。

垫片基础知识一、基本概念1.垫片密封原理：垫片密封是靠外力压紧密封垫片，使其本身发生弹性或塑性变形，以填满密封面上的微观凹凸不平来实现。

也就是利用密封面上的比压使介质通过密封面的阻力大于密封面两侧的介质压力差来实现密封。

2.垫片密封的泄漏有二种：渗透泄漏与界面泄漏渗透泄漏(垫片中间泄露)：对非金属材料而言，从材料的微观结构看，本身存在微小缝隙和细微的毛细管。

具有一定压力的流体自然容易通过它们泄漏出来，此泄漏称为渗透泄漏，其泄漏量约占总泄漏量的10～20％。

可以采用不同材料的复合或机械组合型式形成不渗透性的结构。

或者使用较大的压紧力使材料更加密实，减少以至消除泄漏。

界面泄漏(两连接面泄露)：两连接表面（即密封面）从机械加工的微观纹理来看存在粗糙度和变形，它们与垫片之间总存在泄漏通道，由此产生的泄漏叫界面泄漏，其泄漏量约占总泄漏量的80～90％。

界面泄漏与垫片材料的性质、接头的机械性质与状态、密封流淌的特性以及紧固件的夹紧程度有关。

总结:要少泄露,首先垫片要“夹紧”，同时要求垫片有一定的“回弹力”以回弹填满空隙，否则也不行。

回弹力取决于垫片本身的材质和结构及使用条件（温度、压力）。

垫片夹紧后（初始密封），在介质压力作用下（垫片内侧直接和介质接触）的密封叫工作密封。

从理论上说，预紧应力愈大，垫片中贮存的弹性应变能也愈大，因而可用于补偿分离或松弛的余地也就愈大，当然要以密封材料本身最大弹性变形能力为极限。

紧固件因受热引起应力松弛、垫片老化弹性下降，垫片长期受压等原因都可能导致“昨天不漏今天漏”。

二、钢制管法兰用垫片标记根据现行国家标准《钢制管法兰、垫片、紧固件》（HG/T 20592～20635-2009）的要求，钢制管法兰用垫片（PN系列）标记规定如下：其中：a为标准编号1、HG/T 20606-2009 钢制管法兰用非金属平垫片（PN系列）；2、 HG/T 20607-2009 钢制管法兰用聚四氟乙烯包覆垫片（PN系列）；3、HG/T 20609-2009 钢制管法兰用金属包覆垫片（PN系列）；4、HG/T 20610-2009 钢制管法兰用缠绕式垫片（PN系列）；5、 HG/T 20611-2009 钢制管法兰具有覆盖层的齿形组合垫（PN系列）；6、HG/T 20612-2009 钢制管法兰非金属环形垫（PN系列）。

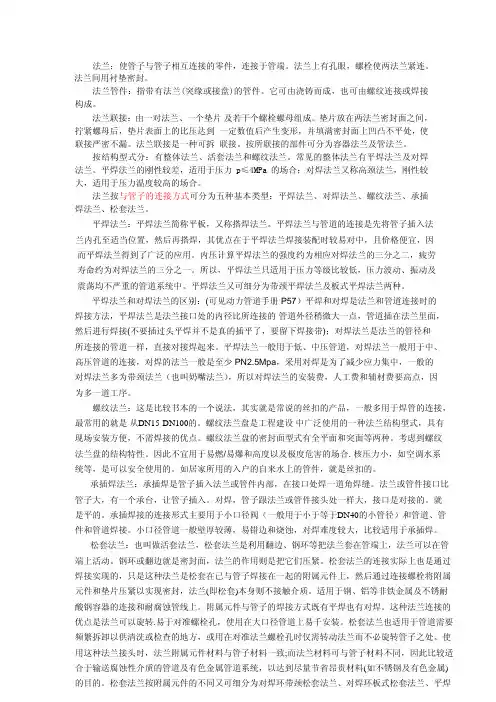

法兰：使管子与管子相互连接的零件，连接于管端。

法兰上有孔眼，螺栓使两法兰紧连。

法兰间用衬垫密封。

法兰管件：指带有法兰(突缘或接盘)的管件。

它可由浇铸而成，也可由螺纹连接或焊接构成。

法兰联接：由一对法兰、一个垫片及若干个螺栓螺母组成。

垫片放在两法兰密封面之间，拧紧螺母后，垫片表面上的比压达到一定数值后产生变形，并填满密封面上凹凸不平处，使联接严密不漏。

法兰联接是一种可拆联接。

按所联接的部件可分为容器法兰及管法兰。

按结构型式分：有整体法兰、活套法兰和螺纹法兰。

常见的整体法兰有平焊法兰及对焊法兰。

平焊法兰的刚性较差，适用于压力p≤4MPa的场合；对焊法兰又称高颈法兰，刚性较大，适用于压力温度较高的场合。

法兰按与管子的连接方式可分为五种基本类型：平焊法兰、对焊法兰、螺纹法兰、承插焊法兰、松套法兰。

平焊法兰：平焊法兰简称平板，又称搭焊法兰。

平焊法兰与管道的连接是先将管子插入法兰内孔至适当位置，然后再搭焊，其优点在于平焊法兰焊接装配时较易对中，且价格便宜，因而平焊法兰得到了广泛的应用。

内压计算平焊法兰的强度约为相应对焊法兰的三分之二，疲劳寿命约为对焊法兰的三分之一。

所以，平焊法兰只适用于压力等级比较低，压力波动、振动及震荡均不严重的管道系统中。

平焊法兰又可细分为带颈平焊法兰及板式平焊法兰两种。

平焊法兰和对焊法兰的区别：(可见动力管道手册P57）平焊和对焊是法兰和管道连接时的焊接方法，平焊法兰是法兰接口处的内径比所连接的管道外径稍微大一点，管道插在法兰里面，然后进行焊接(不要插过头平焊并不是真的插平了，要留下焊接带)；对焊法兰是法兰的管径和所连接的管道一样，直接对接焊起来。

平焊法兰一般用于低、中压管道，对焊法兰一般用于中、高压管道的连接，对焊的法兰一般是至少PN2.5Mpa，采用对焊是为了减少应力集中，一般的对焊法兰多为带颈法兰（也叫奶嘴法兰），所以对焊法兰的安装费，人工费和辅材费要高点，因为多一道工序。

螺纹法兰：这是比较书本的一个说法，其实就是常说的丝扣的产品，一般多用于焊管的连接，最常用的就是从DN15-DN100的。

12种法兰基础知识、种类及特点、类型和密封面形式2020.2.7目录一、法兰基本介绍 (3)二、12种法兰类型及特点 (4)1、板式平焊法兰 (4)2、带颈平焊法兰 (5)3、带颈对焊法兰 (6)4、整体法兰 (7)5、承插焊法兰 (8)6、螺纹法兰 (9)7、对焊环松套法兰 (10)8、平焊环松套法兰 (11)9、法兰盖 (12)10、衬里法兰盖 (13)11、美标带颈平焊法兰 (14)三、法兰类型和密封面形式 (17)一、法兰基本介绍管法兰及其垫片、紧固件统称为法兰接头。

1、应用：法兰接头是工程设计中使用极为普遍、涉及面非常广泛的一种零部件。

它是配管设计、管件阀门必不可少的零件，而且也是设备、设备零部件(如人孔、视镜液面计等)中必备的构件。

此外，其它专业如工业炉、热工、给排水、采暖通风、自控等，也经常使用法兰接头。

2、材质：锻钢、WCB碳钢、不锈钢、316L、316、304L、304、321、铬钼钢、铬钼钒钢、钼二钛、衬胶、衬氟材质。

3、分类：平焊法兰、带颈法兰、对焊法兰、环连接法兰、承插法兰、及盲板等。

4、执行标准：有GB系列(国家标准)、JB系列(机械部)、HG系列(化工部)、ASME B16.5（美标）、BS4504（英标）、DIN（德标）、JIS（日标）。

5、国际管法兰标准体系：国际上管法兰标准主要有两个体系。

•以德国DIN(包括原苏联)为代表的欧洲管法兰体系•以美国ANSI管法兰为代表的美洲管法兰体系。

二、12种法兰类型及特点1、板式平焊法兰板式平焊法兰（化工标准HG20592、国家标准GB/T9119、机械JB/T81）。

优点：取材方便，制造简单，成本低，使用广泛。

缺点：刚性较差，因此不得用于有供需、易燃、易爆和较高真空度要求的化工工艺配管系统和高度、极度危害的场合。

密封面型式有平面和突面。

2、带颈平焊法兰带颈平焊法兰属于国标法兰标准体系，是国标法兰(又称GB法兰)的其中一种表现形式，是设备或管道上常用的法兰之一。

法兰连接很少是因强度不足而遭破坏的，但常由于密封不好导致泄漏。

因此，密封问题已成为法兰连接中的主要问题，而法兰密封面与垫片又直接影响到法兰的密封，有必要加以介绍。

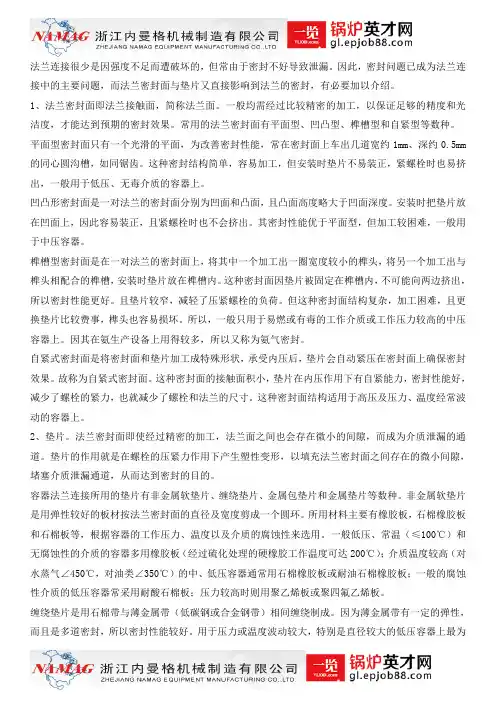

1、法兰密封面即法兰接触面，简称法兰面。

一般均需经过比较精密的加工，以保证足够的精度和光洁度，才能达到预期的密封效果。

常用的法兰密封面有平面型、凹凸型、榫槽型和自紧型等数种。

平面型密封面只有一个光滑的平面，为改善密封性能，常在密封面上车出几道宽约1mm、深约0.5mm 的同心圆沟槽，如同锯齿。

这种密封结构简单，容易加工，但安装时垫片不易装正，紧螺栓时也易挤出，一般用于低压、无毒介质的容器上。

凹凸形密封面是一对法兰的密封面分别为凹面和凸面，且凸面高度略大于凹面深度。

安装时把垫片放在凹面上，因此容易装正，且紧螺栓时也不会挤出。

其密封性能优于平面型，但加工较困难，一般用于中压容器。

榫槽型密封面是在一对法兰的密封面上，将其中一个加工出一圈宽度较小的榫头，将另一个加工出与榫头相配合的榫槽，安装时垫片放在榫槽内。

这种密封面因垫片被固定在榫槽内，不可能向两边挤出，所以密封性能更好。

且垫片较窄，减轻了压紧螺栓的负荷。

但这种密封面结构复杂，加工困难，且更换垫片比较费事，榫头也容易损坏。

所以，一般只用于易燃或有毒的工作介质或工作压力较高的中压容器上。

因其在氨生产设备上用得较多，所以又称为氨气密封。

自紧式密封面是将密封面和垫片加工成特殊形状，承受内压后，垫片会自动紧压在密封面上确保密封效果。

故称为自紧式密封面。

这种密封面的接触面积小，垫片在内压作用下有自紧能力，密封性能好，减少了螺栓的紧力，也就减少了螺栓和法兰的尺寸。

这种密封面结构适用于高压及压力、温度经常波动的容器上。

2、垫片。

法兰密封面即使经过精密的加工，法兰面之间也会存在微小的间隙，而成为介质泄漏的通道。

垫片的作用就是在螺栓的压紧力作用下产生塑性变形，以填充法兰密封面之间存在的微小间隙，堵塞介质泄漏通道，从而达到密封的目的。

法兰连接很少是因强度不足而遭破坏的，但常由于密封不好导致泄漏。

因此，密封问题已成为法兰连接中的主要问题，而法兰密封面与垫片又直接影响到法兰的密封，有必要加以介绍。

1、法兰密封面即法兰接触面，简称法兰面。

一般均需经过比较精密的加工，以保证足够的精度和光洁度，才能达到预期的密封效果。

常用的法兰密封面有平面型、凹凸型、榫槽型和自紧型等数种。

平面型密封面只有一个光滑的平面，为改善密封性能，常在密封面上车出几道宽约1mm、深约0.5mm 的同心圆沟槽，如同锯齿。

这种密封结构简单，容易加工，但安装时垫片不易装正，紧螺栓时也易挤出，一般用于低压、无毒介质的容器上。

凹凸形密封面是一对法兰的密封面分别为凹面和凸面，且凸面高度略大于凹面深度。

安装时把垫片放在凹面上，因此容易装正，且紧螺栓时也不会挤出。

其密封性能优于平面型，但加工较困难，一般用于中压容器。

榫槽型密封面是在一对法兰的密封面上，将其中一个加工出一圈宽度较小的榫头，将另一个加工出与榫头相配合的榫槽，安装时垫片放在榫槽内。

这种密封面因垫片被固定在榫槽内，不可能向两边挤出，所以密封性能更好。

且垫片较窄，减轻了压紧螺栓的负荷。

但这种密封面结构复杂，加工困难，且更换垫片比较费事，榫头也容易损坏。

所以，一般只用于易燃或有毒的工作介质或工作压力较高的中压容器上。

因其在氨生产设备上用得较多，所以又称为氨气密封。

自紧式密封面是将密封面和垫片加工成特殊形状，承受内压后，垫片会自动紧压在密封面上确保密封效果。

故称为自紧式密封面。

这种密封面的接触面积小，垫片在内压作用下有自紧能力，密封性能好，减少了螺栓的紧力，也就减少了螺栓和法兰的尺寸。

这种密封面结构适用于高压及压力、温度经常波动的容器上。

2、垫片。

法兰密封面即使经过精密的加工，法兰面之间也会存在微小的间隙，而成为介质泄漏的通道。

垫片的作用就是在螺栓的压紧力作用下产生塑性变形，以填充法兰密封面之间存在的微小间隙，堵塞介质泄漏通道，从而达到密封的目的。

垫片、法兰和螺栓基础知识考试试题姓名：得分：一、填空题（共70分，每空1分）1、螺纹的类型分为（内螺纹）和（外螺纹），二者共同组成螺纹副，用于（连接）和（传动）。

螺纹有（英制螺纹）和（米制螺纹）两种，我国除（管螺纹）外都采用米制螺纹。

72、螺纹轴向剖面的形状称为螺纹的牙型，常用的螺纹牙型有（三角形）、（矩形）、（梯形）和锯齿形等。

33、螺纹根据其结构特点和用途可分为三大类：（普通螺纹）、（传动螺纹）、（密封螺纹）。

34、外螺纹牙顶或内螺纹牙底重合的假想圆柱直径称为（螺纹大径），基本代表螺纹尺寸的（公称直径）。

25、螺栓GB5785-86 M12×1.5×80，M12表示（螺纹直径）1.5(牙距细牙）、80（螺杆长度）、性能等级8.8、A级的六角头螺栓。

36、不锈钢产品强度等级标志由“—”隔开的两部分组成。

标志代号中“—”前符号表示（材料）如：A2，A4等，标志“—”后表示（公称抗拉强度）的1/10，如：A2-70表示（奥氏体第二组），公称抗拉强度（700N/mm2）。

47、碳钢公制螺栓机械性能等级可分为：（3.6）、（4.6）、（4.8）、(5.6)、(5.8)、(6.8)、(8.8)、(9.8)、( 10.9)、(12.9)共10个性能等级。

108、密封元件材料可以是（刚性）或（柔性）的金属，比如：（碳钢）、（不锈钢）、铜等，用于（压力）和（温度）较高的场合。

69、常见的可拆卸结构有：（法兰联接）、（螺纹联接）、承插式联接。

210、管道法兰按其与管道连接方式分为：（平焊法兰）、（对焊法兰）、（螺纹法兰）、（承插焊法兰）、（松套法兰）。

511、法兰联接（密封性能）与密封面型式有关，密封面型式选择：主要考虑（压力）、（温度）、（介质）。

412、缠绕垫 D 1222－DN150－PN40 GB/T4622.2。

垫片型式：（带内环和定为环型）；定为环材料为（低碳钢）、金属带材料为（0Cr18Ni9）；公称通径（150mm）；公称压力（4.0MPa（40bar））；垫片尺寸标准（GB/T4622.2－2003）。

法兰,垫片,螺栓法兰，垫片，螺栓管法兰及其垫片、紧固件统称为法兰接头。

法兰接头是工程设计中使用极为普遍、涉及面非常广泛的一种零部件，是配管设计、管件阀门中必不可少的零件，而且也是设备、设备零部件(如人孔、视镜、液面计等)中必备的构件。

一、法兰简述法兰标准体系:国际上管法兰标准主要有两个体系，即以德国DIN(包括原苏联)为代表的欧洲管法兰体系(PN系列)和以美国ANSI(美国国家标准协会)管法兰为代表的美洲管法兰体系(CLASS系列)。

两个体系的管法兰连接尺寸完全不同，无法互配。

两个体系的管法兰以压力等级来区分最为合适，即欧洲体系为0.25、0.6、1.0、1.6、2.5、4.0、6.3、10.0、16.0、25.0、32.0、40.0MPa，美洲体系为1.0、2.0、5.0、11.0、15.0、26.0、42.0MPa。

除此之外，还有日本JIS管法兰，在国际上影响较小。

我装置法兰执行标准以美表为主。

材质:锻钢、WCB碳钢、不锈钢、316L、316、304L、304、321、铬钼钢、铬钼钒钢、钼二钛、衬胶、衬氟材质。

种类:带颈平焊法兰(只需单面焊，压力低)、带颈对焊法兰、整体法兰(一般与阀门等焊接为一整体)、环松套法兰(压力低，腐蚀性强)、承插法兰、长高颈法兰及盲法兰等。

法兰密封面形式法兰密封面的型式有全平面、突面、凹凸面、榫槽面、环连接面及锥面六种。

前四种用于各种平垫，后两种用于金属垫环。

法兰密封面型式不同，适用的工况不同，密封性能也不相同。

如一般用于中低压的全平面、突面、凹凸面、榫槽面，其密封性能按以上顺序以后者较好。

而环连接面和锥面，由于和金属垫环为线接触密封，金属垫环又具有良好的回弹能力和抗松驰能力，并具有一定的自紧作用，故常用于中高压与高温工况。

法兰密封面的粗糙度法兰密封面直接与垫片接触，为保证其密封效果，法兰密封面的表面粗糙度应与所使用的垫片相适应。

当采用金属垫时，如八角垫环、椭圆垫环、透镜垫环，其表面粗糙度通常要求达到Ra0.4(齿形垫片要求Ra0.8)，以尽量减小或消除接触间隙;当采用软质垫片，包括具有表面软层的组合式垫片时，如石棉橡胶板垫片、聚四氟乙烯垫片柔性石墨复合垫片、金属缠绕垫片等，由于垫片接触面易于变形，法兰密封面过于光滑会降低界面上的阻力，对防止泄漏反而不利，因此表面粗糙度可大些，一般要求达到Ra12.5~Ra6.3就够了。
