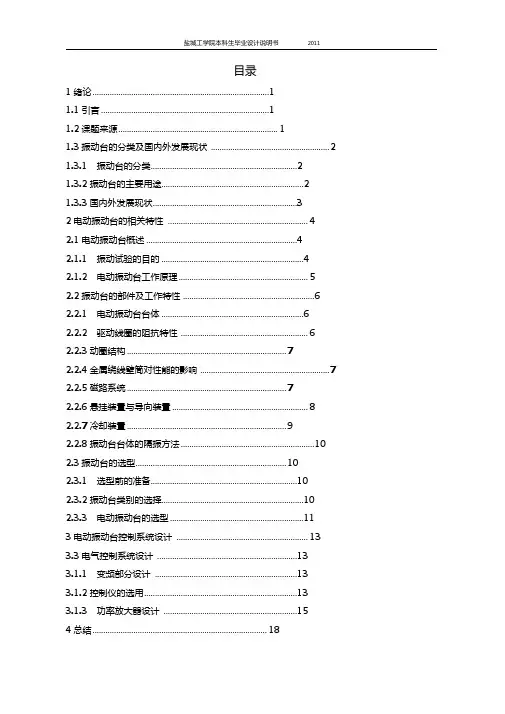

目录
1 绪论 (1)
1.1引言 (1)
1.2课题来源 (1)
1.3振动台的分类及国内外发展现状 (2)
1.3.1 振动台的分类 (2)
1.3.2 振动台的主要用途 (2)
1.3.3 国内外发展现状 (3)
2 电动振动台的相关特性 (4)
2.1电动振动台概述 (4)
2.1.1 振动试验的目的 (4)
2.1.2 电动振动台工作原理 (5)
2.2振动台的部件及工作特性 (6)
2.2.1 电动振动台台体 (6)
2.2.2 驱动线圈的阻抗特性 (6)
2.2.3 动圈结构 (7)
2.2.4 金属绕线壁筒对性能的影响 (7)
2.2.5 磁路系统 (7)
2.2.6 悬挂装置与导向装置 (8)
2.2.7 冷却装置 (9)
2.2.8 振动台台体的隔振方法 (10)
2.3振动台的选型 (10)
2.3.1 选型前的准备 (10)
2.3.2 振动台类别的选择 (10)
2.3.3 电动振动台的选型 (11)
3 电动振动台控制系统设计 (13)
3.3电气控制系统设计 (13)
3.1.1 变频部分设计 (13)
3.1.2 控制仪的选用 (13)
3.1.3 功率放大器设计 (15)
4 总结 (18)
参考文献 (19)
致谢 (20)
附录 (21)
1 绪论
1.1 引言
在车辆、航空、航天等工程领域，产品在使用过程中都存在于一定的振动环境中。振动引起的破坏是其服役过程中发生故障的主要因素之一，许多机载设备的故障都与振动直接或者间接的有关。许多国家都投入了大量的人力和物力研究模拟各种产品在在使用该过程中的振动问题。振动环境的研究已经日益引起人们的重视，成为产品进行动态设计必不可少的重要环节。
振动试验的目的在于确定所设计、制造的机器、构件在运输和使用过程中承受外来振动台或者自身产生的振动而不到破坏，并发挥其性能、达到能预定寿命的可靠性。随着对产品，尤其是航空航天产品可靠性要求的提高，作为可靠性试验关键设备的振动试验系统的发展显得越来越重要。振动台可以用于加速度计的校准，也可用于电声器件的振动性能测和其耸的振动试验。对于不同的测试物和技术指标，应注意选用不同结构和激励范围的振动台。
图1 电动振动台外形图
1.2 课题来源
本课题来源于苏州试验仪器总厂，该厂生产的振动试验台市场占有率较高，为了进一步提高振动试验台的质量，导向机构的设计极为重要。设计的振动试验台要求结构简单、工作可靠、维修方便。运动能满足振动试验台的要求（尺寸、质量、频率等要求）。电动振动台外形图可参见图1。
课题研究的主要内容：
1. 设计电动振动台的总体方案。根据电动振动台的设计要求设计电动振动台结构，主要包括运动部件的设计；
2. 设计电动振动台的控制系统；设计电动振动台的控制过程；
3. 绘制电动振动台电气原理图；
VE-1031型电动振动台总体及电气部分设计
4. 绘制功率放大器原理图及接线图。
1.3 振动台的分类及国内外发展现状
1.3.1 振动台的分类
能够在实验室中人为地产生各种振动的设备称之为振动台(或激振器)。
振动台的分类：
按能量获得的形式分：电动式振动台，机械式振动台，液压式振动台
按模拟等效振动条件分：正弦形式振动台，随机形式振动台
按振动的轴向力分：单向振动台和多向振动台
如前所述，振动台按其能量获得的形式分电动式、机械式、液压式三种。由于
可见：
电动振动台的特点是：频率高，波形好，控制方便，单负载能力较小。它适用
于航空、航天、电子仪器、仪表、汽车零部件等行业进
行零部件动态分析及环境振动试验等。
液压振动台的特点是：超低频，大激振力，负载能力强。它适用于船舶、机车
车辆、汽车行业等要求频率低，而体积较大、较重的部
件或整机进行可靠性试验。
机械振动台的特点是：低频率，大负载，波形差但价格低廉。它适用于家电、
仪器仪表行业进行耐振疲劳等可靠性试验。
了解上述振动台的特点是很重要的，它将帮助人们在考虑购买使用振动台时作出合适的选择。
1.3.2 振动台的主要用途
振动台的用途很广泛，但归结起来大致有以下几个方面。
(1) 产品、构件、材料的耐振疲劳试验；
(2) 环境例行振动试验：包括检测产品或构件的共振频率，模拟产品或构件在
实际使用中遭受的振动，以便提高其可靠性；
(3) 动态特性试验：测试构件或材料对振动的物理效应(如应力变化等)为设计
提供可靠数据；
盐城工学院本科生毕业设计说明书2011
(4) 对各类传感器(例如加速度计、速度计、位移计等)进行标定，当然振动台
的用途远不止这些，例如利用振动也可对大型铸件和大件消除应力代替回
火和时效处理等。
1.3.3 国内外发展现状
振动试验的目的在于确定所设计、制造的机器、构件在运输和使用过程中承受外来振动或者自身产生的振动而不至破坏，并发挥其性能、达到预定寿命的可靠性。随着对产品，尤其是航空航天产品可靠性要求的提高，作为可靠性试验关键设备的振动试验系统的发展显得越来越重要。60年代，702所为满足航天产品振动试验的需要，开始了振动试验系统的研制，包括推力10N至100kN的振动台及各种振动测量仪表和传感器。目前，702所的振动试验设备不仅在航天领域而且在其他行业发挥着作用，成为该所的一项重要民品。用于振动试验的振动台系统从其激振方式上可分为三类：机械式振动台、电液式振动台和电动式振动台。从振动台的激振方向，即工作台面的运动轨迹来分，可分为单向(单自由度)和多向(多自由度)振动台系统。从振动台的功能来分，可分为单一的正弦振动试验台和可完成正弦、随机、正弦加随机等振动试验和冲击试验的振动台系统。以下对各种振动台，主要对电动振动台，及其辅助设备的结构、性能和成本的现状及发展等进行简单的论述。功率放大器发展到现在已经历了三代，从电子管放大器到晶体管线性放大器再到数字式开关放大器。电子管放大器在新生产的设备中已基本不用，开关式放大器是近几年国外开发出来的，它利用了晶体管的开关特性，管耗很小，效率可高达90%，而普通的线性放大器的效率只有50%左右。正是由于开关放大器本身发热少，它的冷却就非常简单，输出功率几十千伏安的放大器仅用很小的轴流风机就可以冷却下来，使设备的结构简单可靠。而同样的线性放大器必须要用水来冷却，结构复杂。开关式放大器在低功率输出时失真度相对较大，而且机壳需要较好的电磁屏蔽，否则会对周围设备造成电磁干扰。
电动振动台的技术指标有：额定正弦推力、随机推力有效值、工作频率范围、最大加速度、最大速度、最大位移、运动部件有效质量、工作台面允许直接承载质量、工作台面允许偏载力矩、杂散磁场、加速度波形失真度、工作台面加速度均匀度及横向振动比等。振动台的推力是指其运动部分的质量与在该质量下能达到的加速度的乘积，而不是指试件的重量。
VE-1031型电动振动台总体及电气部分设计
2 电动振动台的相关特性
2.1 电动振动台概述
2.1.1 振动试验的目的
振动现象对产品的主要影响包括
(1) 结构性损坏：这种破坏包括组成产品的各构件产生变形、弯曲裂纹、断裂
以及疲劳损坏等；
(2) 工作性能失灵：这种破坏一般指在振动的影响下，系统造成不稳定性能越
差，有些系统甚至不能正常工作；
(3) 工艺性能破坏：这种破坏一般指产品的连接件松动，焊点脱焊，螺钉松动，
印刷板插脚接触不良等。
无论哪种破坏都将导致产品的工作不稳定，甚至损坏。为了提高产品的可靠性需要通过振动试验来暴露产品的薄弱环节，改进产品设计，使产品在运输使用过程中不出或者少出故障。这是振动试验的最终目的。目前在实验室中进行振动试验的形式最常用的是正弦试验和随机振动试验。
图2 电动振动台结构图
一、振动台试验方案 1试验方案 1.1工程概况 本工程塔楼结构体系为“三维巨型空间框架－钢筋混凝土核心筒”结构体系，主要由4个核心筒、钢骨混凝土（SRC）外框架、3个避难层联系桁架三部分构成，图1-2、图1-3分别是B塔结构体系构成示意图和建筑效果图。特别指出的是本工程在14、24楼层的联系桁架的腹杆以及32、48楼层的斜撑为防屈曲支撑（UBB）构件。设计指标为小震不屈服，大震屈服耗能。具体位置示意见图1-4。 本工程的自振周期约为 6.44秒，超过了《建筑抗震设计规范》(GB-50011-2001)设计反应谱长为6秒的规定。本工程存在5个一般不规则和2个特别不规则类型，5个一般不规则类型分别是扭转不规则、凹凸不规则、刚度突变、构件间断和承载力突变。2个特别不规则是高位转换和复杂连接。 1.2 模拟方案 1、模拟方案选择 动力试验用的结构模型必须根据相似律进行设计，模型动力相似律的建立以结构运动方程为基础，选择若干主要控制参数作为模拟控制的对象，依据Buckingham的π定理，经无量纲分析导出控制参数的无量纲积，据此确定各控制参数的相似比率。 结构动力试验的相似模型大致分为四种： （1）弹塑性模型理论上可以重现结构反应的时间过程，使模型和原型的应力分布一致，并可模拟结构的破坏。由于要严格考虑重力加速度对应力反应的影响，必须满足S a=S g=1（S a=模型加速度/原型加速度，S g为重力加速度相似系数，各相似系数之间的关系见表1），即模型加速度反应与原型加速度反应一致，这一要求大大限制模型材料的选择。因为在缩尺模型中，几何比（S l）很小，在Sa=Sg=1的条件下，要满足Sa=S E/S l Sρ=1，即S l=S E/Sρ，必须使模型材料的弹模

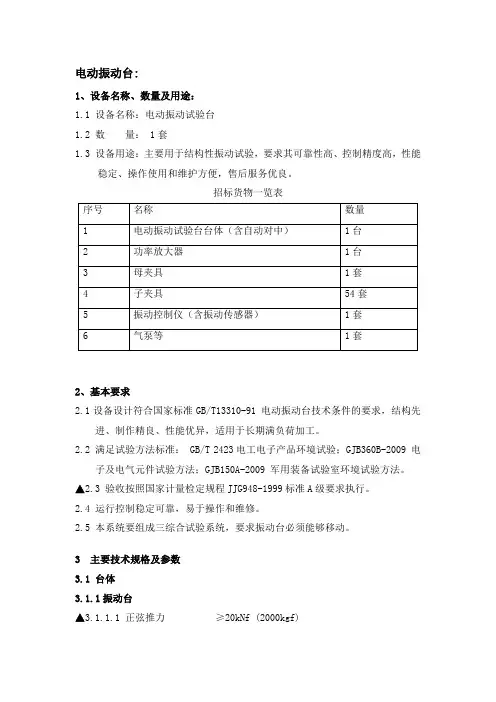

电动振动台: 1、设备名称、数量及用途： 1.1 设备名称：电动振动试验台 1.2 数量： 1套 1.3 设备用途：主要用于结构性振动试验，要求其可靠性高、控制精度高，性能 稳定、操作使用和维护方便，售后服务优良。 招标货物一览表 2、基本要求 2.1设备设计符合国家标准GB/T13310-91 电动振动台技术条件的要求，结构先 进、制作精良、性能优异，适用于长期满负荷加工。 2.2 满足试验方法标准： GB/T 2423电工电子产品环境试验；GJB360B-2009 电 子及电气元件试验方法；GJB150A-2009 军用装备试验室环境试验方法。▲2.3 验收按照国家计量检定规程JJG948-1999标准A级要求执行。 2.4 运行控制稳定可靠，易于操作和维修。 2.5 本系统要组成三综合试验系统，要求振动台必须能够移动。 3 主要技术规格及参数 3.1 台体 3.1.1振动台 ▲3.1.1.1 正弦推力≥20kNf (2000kgf)
