振动台试验终极版

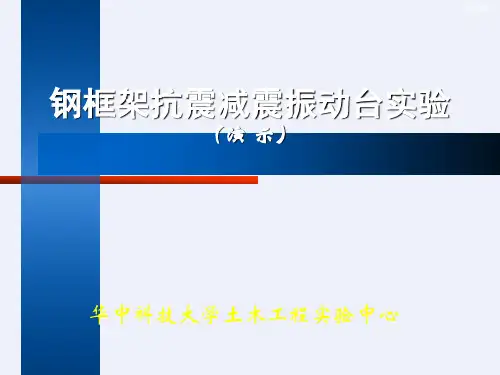

钢框架抗震减振振动台实验钢框架抗震减振振动台实验一、实验目的1. 了解模拟地震振动台的工作原理及动力加载方法；2. 熟悉结构动力测试常用仪器、设备的使用方法；3. 掌握结构动力特性的测试方法；4. 掌握结构动力反应的测试方法；5. 通过减振实验了解阻尼器的耗能原理。

二、实验装置及设备：1. 四层钢框架模型；2. 调谐液体阻尼器（TLD ）装置；3. VD 液体油阻尼器4个：MRD4. TMD ：1个5. 1.5×1.5M 单向地震模拟振动台；6. 振动测试系统DH-5938；7. 动应变测试系统DH-5937；8. 电液伺服控制加载系统；9. 压电式加速度传感器； 10. 位移传感器； 11. 电阻应变计。

12. 质量块四层钢框架模型：a) 梁、柱均采用□30×20×2方管，活动支撑选用∟25×25×2角钢，梁柱节点处焊接80×80×5的支撑连接板。

钢框架底层柱角通过螺栓与振动台固定连接。

b) 各层楼板采用预制混凝土板（见图2-2），板的四角均设预埋件，便于固定连接，板重量误差±10N 。

TLD装置位移传感器1．加载控制系统采用1.5×1.5M单向地震模拟振动台1)每层钢框架楼板上固定安装一个压电式加速度传感器2)顶层及底层各安装一个位移传感器3)四柱脚及底层斜撑中部贴上电阻应变计本套实验的试件钢框架，可通过装卸支撑，组成多种结构型式，开展多项实验项目。

以下为三种最常见形式：模式一：不加支撑；模式二：加单根支撑；模式三：加双根支撑（图3）。

图3 测试系统图四、实验内容1、钢框架结构动力特性测定本实验采用两种方法测定钢框架不同结构形式（模式一、模式二、模式三）的动力特性。

1)自由振动法：对钢框架模型施加一个初始位移，突然卸载；或对钢框架模型施加一个冲击荷载（用榔头敲击钢框架顶层），利用结构的弹性使其自由振动起来。

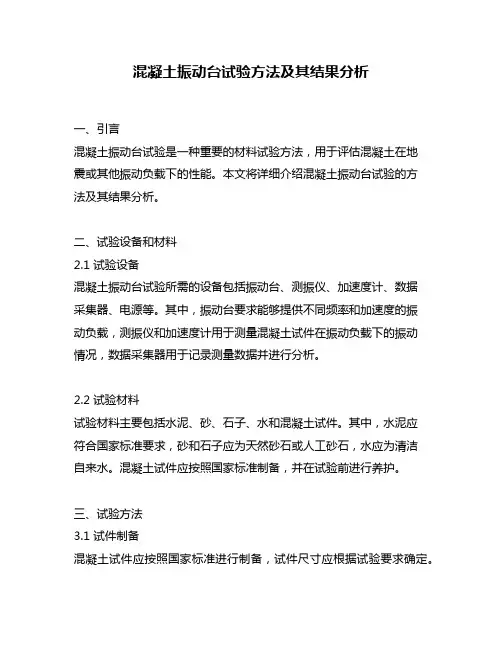

混凝土振动台试验方法及其结果分析一、引言混凝土振动台试验是一种重要的材料试验方法，用于评估混凝土在地震或其他振动负载下的性能。

本文将详细介绍混凝土振动台试验的方法及其结果分析。

二、试验设备和材料2.1 试验设备混凝土振动台试验所需的设备包括振动台、测振仪、加速度计、数据采集器、电源等。

其中，振动台要求能够提供不同频率和加速度的振动负载，测振仪和加速度计用于测量混凝土试件在振动负载下的振动情况，数据采集器用于记录测量数据并进行分析。

2.2 试验材料试验材料主要包括水泥、砂、石子、水和混凝土试件。

其中，水泥应符合国家标准要求，砂和石子应为天然砂石或人工砂石，水应为清洁自来水。

混凝土试件应按照国家标准制备，并在试验前进行养护。

三、试验方法3.1 试件制备混凝土试件应按照国家标准进行制备，试件尺寸应根据试验要求确定。

制备过程中应注意控制混凝土的配合比、搅拌时间和养护条件等因素，以保证混凝土试件质量和性能的一致性。

3.2 试件安装将混凝土试件放置在振动台上，并用紧固装置固定。

试件的安装位置应注意防止试件滑动或摆动，以保证试验结果的准确性。

3.3 试验参数设置根据试验要求，设置振动台的振动频率和加速度。

试验过程中应注意逐步增加振动负载，并在每个负载水平下进行测量和记录，以便后续分析。

3.4 数据采集和分析试验过程中应使用测振仪和加速度计等设备对混凝土试件的振动情况进行测量和记录，并使用数据采集器对测量数据进行采集和分析。

分析结果应包括振动幅值、振动频率、振动加速度、应变等参数，并与试验要求进行比较和评估。

四、结果分析4.1 振动幅值和振动频率振动幅值和振动频率是混凝土试件在振动台试验中的重要参数。

在试验过程中，应逐步增加振动负载，并记录不同振动水平下的振动幅值和振动频率。

通过对振动幅值和振动频率的分析，可以评估混凝土试件在地震或其他振动负载下的动力响应特性。

4.2 振动加速度振动加速度是混凝土试件在振动台试验中的另一个重要参数。

混凝土梁的振动台试验方法一、引言混凝土结构是现代建筑中最常见的结构之一，其中混凝土梁是承载建筑物重量的主要构件之一。

在设计混凝土梁时，为了确保其能够承载预期的荷载并具有足够的刚度和稳定性，需要进行振动台试验以验证设计结果的正确性。

本文将介绍混凝土梁的振动台试验方法，包括试验前的准备工作、试验材料和设备、试验步骤和数据处理等方面。

二、试验前的准备工作1. 确定试验目的和范围：在进行试验前，需要明确试验的目的和范围，例如验证设计结果、评估结构的可靠性、研究结构的动态响应等。

2. 确定试验方案：根据试验目的和范围，制定试验方案，包括试验的荷载、频率、持续时间、采样频率等参数。

3. 准备试验样品：按照试验方案制备试验样品，通常需要制备多个不同尺寸、不同荷载的混凝土梁，以覆盖不同的工况和荷载情况。

三、试验材料和设备1. 混凝土：根据设计要求制备混凝土，通常需要满足一定的强度和韧性要求。

2. 钢筋：根据设计要求制备钢筋，通常需要满足一定的强度和延性要求。

3. 振动台：振动台是进行试验的关键设备，其振动频率和振幅可以根据试验要求进行调节。

4. 传感器：包括加速度计、位移计、应变计等传感器，用于测量试验样品的动态响应。

5. 数据采集系统：用于采集传感器的信号，并将其转换为数字信号进行存储和处理。

四、试验步骤1. 安装试验样品：将制备好的混凝土梁安装在振动台上，调整其位置和方向，确保其与振动台之间的接触良好。

2. 加载试验荷载：根据试验方案，给试验样品施加荷载，可以通过振动台的控制系统调节荷载的大小和频率。

3. 进行振动台试验：开始进行振动台试验，通过加速度计、位移计等传感器测量试验样品的动态响应，并将其传输到数据采集系统中进行记录和处理。

4. 反复试验：根据试验方案的要求，反复进行试验，改变荷载大小、频率等参数，以获取更多的试验数据。

五、数据处理1. 数据校正：对采集的数据进行校正，包括去除环境噪声、减去基准值等操作。

振动台试验方案设计实例清晨的阳光透过窗帘的缝隙，洒在了我的办公桌上，我的思绪随着键盘的敲击声渐渐飘散。

十年的方案写作经验，让我对每一个项目都有着独特的理解和处理方式。

今天，就让我们来聊聊振动台试验方案设计。

一、项目背景这个项目是为一家电子设备制造商设计的，他们的产品需要在各种环境下经受住振动测试，以保证其在运输、安装和使用过程中的可靠性。

因此，我们需要为他们设计一个全面的振动台试验方案。

二、试验目的1.验证产品在振动环境下的结构强度和可靠性。

2.检验产品在振动过程中是否会产生功能故障。

3.评估产品在振动环境下的耐久性。

三、试验设备1.振动台：选择一款能够满足试验要求的振动台，其振动频率、振幅和振动时间等参数需满足产品标准。

2.数据采集系统：用于实时记录振动过程中的数据，以便后续分析。

3.温湿度控制系统：保证试验过程中的环境条件符合产品要求。

四、试验方案1.试件准备：根据产品标准和试验要求，选择合适的试件进行试验。

试件数量、规格和状态需满足试验要求。

2.试验步骤：（1）将试件放置在振动台上，调整振动台的频率、振幅和振动时间等参数，使其符合产品标准。

（2）启动振动台，进行正弦波振动试验。

观察试件在振动过程中的响应，记录数据。

（3）在振动过程中，对试件进行功能测试，检验其在振动环境下是否会出现故障。

（4）根据试验结果，调整振动台的参数，进行随机振动试验。

观察试件的响应，记录数据。

（5）重复步骤（2）和（3），直至完成所有试验。

3.数据分析：将试验过程中采集的数据进行整理和分析，评估产品的结构强度、可靠性和耐久性。

4.结论与建议：根据试验结果，给出产品在振动环境下的性能评估，并提出改进建议。

五、试验安全1.试验过程中，操作人员需穿戴好个人防护装备，确保人身安全。

2.设备需定期检查，确保其正常运行。

3.试验过程中，如发现异常情况，立即停止试验，查明原因并处理。

六、试验时间与地点1.试验时间：根据项目进度安排，确保在规定时间内完成试验。

混凝土振动台试验标准一、前言混凝土振动台试验是一种常用的试验方法，通过该方法可以评估混凝土的抗震性能，确定混凝土在地震荷载下的破坏模式以及提高混凝土的抗震性能。

因此，对于混凝土振动台试验的标准化是很有必要的，可以保证试验结果的可靠性和可比性。

本标准旨在规范混凝土振动台试验的操作流程和试验方法。

二、试验设备2.1 振动台：振动台应符合GB/T 2611-2007《电动振动台》的要求，且振动台台面应平整、光滑、无裂缝。

2.2 试件模具：试件模具应符合GB/T 50081-2002《混凝土试件模具》的要求，且模具内壁应光滑、平整、无毛刺。

2.3 底座：底座应具有足够的稳定性，且底座与振动台之间应有足够的接触面积。

2.4 试件制备设备：包括混凝土搅拌机、混凝土输送设备、振捣棒等。

三、试验样品3.1 试件形状：试件形状应为正方形或圆形，边长或直径应为150mm 或100mm。

3.2 试件数量：每个试验点应制备3个试件。

3.3 试件制备：混凝土应按GB/T 50080-2002《混凝土配合比和制备》的要求进行制备，试件制备应按GB/T 50082-2009《混凝土制备与养护技术规程》的要求进行。

四、试验条件4.1 振动方式：振动方式应为正弦波振动。

4.2 振动频率：振动频率应为1Hz至10Hz，其中1Hz至2Hz为低频段，2Hz至10Hz为高频段。

4.3 振动加速度：振动加速度应根据试验要求进行调整，一般为1.0g至3.0g。

4.4 振动时间：振动时间应根据试验要求进行调整，一般为30s至120s。

4.5 湿度：试验室湿度应保持在50%至70%之间。

4.6 温度：试验室温度应保持在20℃至25℃之间。

4.7 试验数据采集：试验数据采集应采用高精度数据采集系统，数据采集频率应为10Hz至50Hz。

五、试验步骤5.1 试验前准备：根据试验要求制备试件，并在试件上标注试验编号。

5.2 试件固定：将试件固定在振动台上，并确保试件底部与振动台之间无空隙。

振动台测试方法摘要：一、振动台测试方法概述二、振动台测试设备与原理三、振动台测试标准与应用四、振动台测试注意事项五、总结与展望正文：一、振动台测试方法概述振动台测试是一种广泛应用于工程、科研和产品质量检测领域的试验方法。

通过振动台对产品进行试验，可以模拟实际使用过程中可能遭遇的各种振动环境，从而检验产品的性能、结构和可靠性。

振动台测试方法主要包括正弦振动、随机振动、冲击振动等类型。

二、振动台测试设备与原理振动台测试设备主要由振动台、控制器、传感器等组成。

振动台是一个可以产生振动运动的试验平台，控制器用于调整和控制振动台的振动参数，传感器则用于实时监测振动过程中的各项数据。

振动台测试原理是根据控制器设定的振动参数，如频率、振幅、振动方式等，对产品进行振动试验。

三、振动台测试标准与应用我国关于振动台测试的标准主要有GB/T 2423.10-2008《试验方法振动线性振动试验》、GB/T 2423.11-2008《试验方法振动随机振动试验》等。

振动台测试应用于众多领域，如电子、家电、汽车、航空航天、通信等，可以有效评估产品在振动环境下的性能和可靠性。

四、振动台测试注意事项1.在进行振动台测试前，应确保产品已充分固定，防止试验过程中发生位移或损坏。

2.根据产品特性和试验要求，选择合适的振动台类型和试验参数。

3.试验过程中，密切关注传感器监测的数据，如发现异常情况，应及时调整振动参数或停止试验。

4.试验结束后，对产品进行检查和分析，评估试验结果，为产品改进提供依据。

五、总结与展望振动台测试方法作为一种有效的产品质量检测手段，在工程和科研领域得到了广泛应用。

随着振动测试技术的发展，振动台测试方法将更加完善和智能化，为我国产品质量提升和产业升级贡献力量。

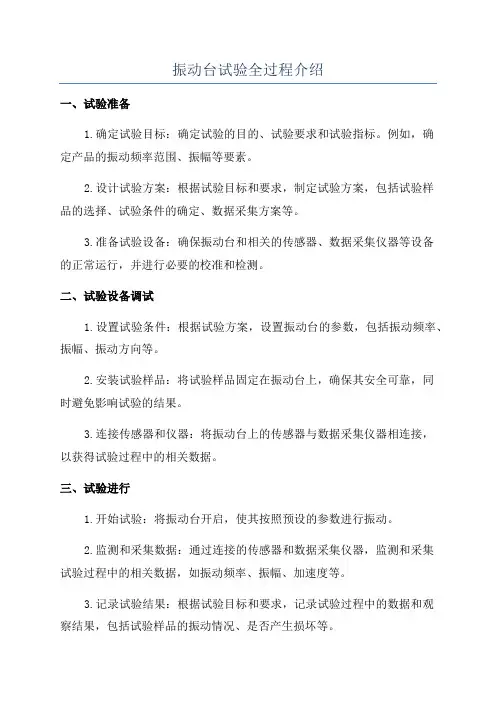

振动台试验全过程介绍一、试验准备1.确定试验目标：确定试验的目的、试验要求和试验指标。

例如，确定产品的振动频率范围、振幅等要素。

2.设计试验方案：根据试验目标和要求，制定试验方案，包括试验样品的选择、试验条件的确定、数据采集方案等。

3.准备试验设备：确保振动台和相关的传感器、数据采集仪器等设备的正常运行，并进行必要的校准和检测。

二、试验设备调试1.设置试验条件：根据试验方案，设置振动台的参数，包括振动频率、振幅、振动方向等。

2.安装试验样品：将试验样品固定在振动台上，确保其安全可靠，同时避免影响试验的结果。

3.连接传感器和仪器：将振动台上的传感器与数据采集仪器相连接，以获得试验过程中的相关数据。

三、试验进行1.开始试验：将振动台开启，使其按照预设的参数进行振动。

2.监测和采集数据：通过连接的传感器和数据采集仪器，监测和采集试验过程中的相关数据，如振动频率、振幅、加速度等。

3.记录试验结果：根据试验目标和要求，记录试验过程中的数据和观察结果，包括试验样品的振动情况、是否产生损坏等。

4.调整试验参数：根据监测到的试验结果和数据，可以适时调整试验参数，如振动频率、加速度等，以获得更准确的试验结果。

四、试验分析和评估1.数据处理：对试验过程中采集到的数据进行处理和分析，如计算振动频率、振动幅值等。

2.结果评估：根据试验的目标和要求，对试验结果进行评估和分析，判断产品的抗振性能是否满足相关标准和要求。

3.提出建议：基于试验结果和评估，可以提出改进产品设计或生产工艺的建议，以提高产品的抗振性能。

五、试验报告和总结1.编写试验报告：将试验过程和结果进行整理和总结，撰写试验报告。

报告要包括试验的目的、方法、结果、分析和评估等内容。

2.提出结论：根据试验结果和分析，得出结论，明确产品的抗振性能是否合格，是否满足相关要求。

3.总结经验：总结试验过程中的经验和教训，为今后的试验工作提供参考和借鉴。

以上就是振动台试验的全过程介绍，通过对试验准备、试验设备调试、试验进行、试验分析和评估等环节的详细介绍，可以对振动台试验有更深入的了解。

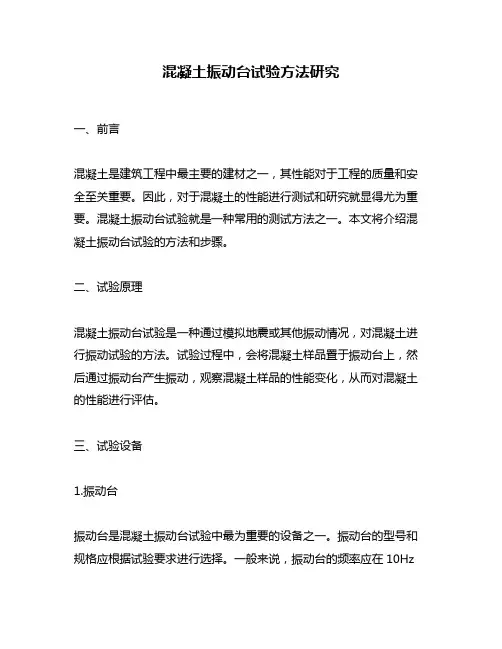

混凝土振动台试验方法研究一、前言混凝土是建筑工程中最主要的建材之一，其性能对于工程的质量和安全至关重要。

因此，对于混凝土的性能进行测试和研究就显得尤为重要。

混凝土振动台试验就是一种常用的测试方法之一。

本文将介绍混凝土振动台试验的方法和步骤。

二、试验原理混凝土振动台试验是一种通过模拟地震或其他振动情况，对混凝土进行振动试验的方法。

试验过程中，会将混凝土样品置于振动台上，然后通过振动台产生振动，观察混凝土样品的性能变化，从而对混凝土的性能进行评估。

三、试验设备1.振动台振动台是混凝土振动台试验中最为重要的设备之一。

振动台的型号和规格应根据试验要求进行选择。

一般来说，振动台的频率应在10Hz以上，最大负荷应大于试验样品的重量。

2.加速度计加速度计是用来测量振动台产生的振动加速度的设备。

在试验过程中，加速度计应放置在振动台上方，以确保能够准确测量振动台产生的振动加速度。

3.控制系统控制系统是用来控制振动台振动的设备。

一般来说，控制系统应具备自动控制振幅、频率和时间的功能，并能够记录振动数据和试验结果。

4.混凝土模具混凝土模具是用来制备混凝土试样的设备。

模具的大小和形状应根据试验要求进行选择。

5.其他辅助设备包括称重设备、混凝土搅拌机等。

四、试验步骤1.制备混凝土试样首先，需要按照试验要求制备混凝土试样。

混凝土试样的制备应符合相关标准。

2.安装试样将制备好的混凝土试样放入模具中，并进行振实处理，以确保试样的密实性。

3.安装加速度计将加速度计放置在振动台上方，并连接到数据采集系统中。

4.安装试样和振动台将试样放置在振动台上，并将振动台固定在试验台上。

5.进行试验在试验过程中，应按照试验要求设置振动台的振动频率、振幅和试验时间，然后启动试验。

在试验过程中，应记录振动数据，并观察试样的变化情况。

6.结束试验试验结束后，应将试样取出，并进行性能分析和评估。

同时，应对试验过程中记录的数据进行处理和分析。

五、注意事项1.试验过程中应严格遵守相关标准和规范。

振动台试验全过程介绍振动台试验是一种用来模拟真实环境下的地震、风载、振动等外力作用下物体的振动响应的方法。

在振动台上可以控制振动频率、振动幅度和振动方向，以便研究物体的结构响应、动力学特性、疲劳性能等。

下面是振动台试验的全过程介绍。

1.试验准备在进行振动台试验之前，需要进行试验准备工作。

首先，需要制定试验计划，确定试验目的、试验参数、试验方案等。

然后，准备试验样品或物体，并进行必要的加工和安装工作，确保试验样品能够与振动台良好地连接。

此外，还需要准备各种测试仪器和设备，如加速度计、位移计、应变计等，以便对试验样品的振动响应进行测量和记录。

2.装配试样将试验样品或物体与振动台连接起来。

这通常需要使用夹具、螺栓或其他连接装置来确保试验样品与振动台之间的刚性连接。

对于大型试验样品，可能需要采取更复杂的装配过程，例如使用液压缸来确保试样与振动台的连接牢固。

3.设置试验参数根据试验计划和试验要求，设置振动台的试验参数。

这包括振动频率、振动幅度、振动方向等。

可以通过控制振动台的控制系统来调整这些参数。

同时，还需要确保试验参数的准确性和可靠性，可以通过测试和校准来进行验证。

4.开始试验在试验参数设置好后，启动振动台，开始试验。

振动台将按照预设的振动频率和振动幅度进行振动。

试验的持续时间可以根据需要进行调整，通常在几分钟到几小时之间。

在试验过程中，可以通过仪器和设备来记录试样的振动响应，包括加速度、位移、应变等。

5.数据分析与结果评估试验结束后，需要对试验数据进行分析和处理。

可以使用相关的数据处理软件和算法来提取试样的动力学特性和振动响应特征，比如共振频率、振动幅值等。

根据试验结果进行评估，对试样的结构强度和疲劳性能进行分析，并提出相应的改进措施。

6.结果报告和总结最后，根据试验结果编写试验报告，并进行相应的总结和分析。

试验报告应包括试验目的、试验方法、试验过程、试验数据分析和结果评估等内容。

同时，还需要提出试验过程中遇到的问题和改进的建议，供后续试验和研究参考。

振动台校准方案振动台校准是指通过一系列的测试和调整，使振动台具备准确的频率和振幅输出。

准确的振动台校准对于保证测试结果的准确性具有至关重要的作用。

下面将介绍一种生动、全面、有指导意义的振动台校准方案。

首先，振动台校准需要使用一台精密的振动台校准仪器。

这种仪器具备较高的精度和稳定性，能够提供准确的振动台参考值。

在校准前，需要确保仪器的准确性，可以通过仪器的自检功能进行校准，确保其满足校准要求。

其次，进行振动台的频率校准。

首先，选定一个标准振动源，其频率范围应覆盖振动台的工作范围。

将标准振动源固定在振动台上，并将振动台与校准仪器连接。

根据标准振动源的频率，调整振动台的频率输出，使其与标准振动源的频率相符。

在调整过程中，可借助频谱分析仪等设备进行频率的实时监测。

通过不断的调试和校准，使振动台的频率输出达到准确的标准值。

接着，进行振动台的振幅校准。

首先，确定振动台的振幅范围，选择不同振幅的标准振动源。

将标准振动源安装在振动台上，并与校准仪器连接。

通过调整振动台的控制参数，使其振幅输出与标准振动源相匹配。

同样地，可以利用振动传感器等设备实时监测振幅输出的准确性，并进行必要的修正。

通过多次反复的校准和调整，确保振动台的振幅输出在预定的范围内。

最后，进行振动台的整体校准。

将频率校准和振幅校准结合起来，进行综合校准。

选择一组具有不同频率和振幅的标准振动源，并按照预定的要求进行频率和振幅校准。

通过对振动台校准仪器的反馈信号进行分析和比较，对振动台的参数进行调整，使其达到准确的校准要求。

总之，振动台校准方案需要精密的仪器和仔细的调试。

通过频率校准、振幅校准和整体校准的步骤，保证振动台的准确性和稳定性。

只有在准确校准的基础上，才能保证振动台在测试过程中的可靠性，准确获取被测物体的振动特性。

这种方案具有指导意义，可供工程师和技术人员参考，提高振动测试的准确性和可靠性。

振动台法试验装置试验方法振动台如何操作振动台法试验装置试验方法；★将百分表架支杆插入每个试筒导向瓦套中；刷净试筒顶沿面上及加重底板上位于试筒导向瓦两侧测量位置所积落的细粒土，并尽量避免将这些细粒土刷进试筒内，然后分别测读并记录试筒导向瓦每侧试筒顶沿面（中心线处）各三个百分表读数，共 12 个读数（其平均值即为终了百分表读数 Rf）。

★充分搅拌烘干试样，即使其颗粒分别程度尽可能小；然后大致分成三份。

测定并记录空试筒质量。

★用小铲或漏斗将任一份试样缓缓装入试筒，并注意使颗粒分别程度小（装填宜使振毕密实后的试样等于或略低于筒高的 1/3）抹平试样表面。

然后可用橡皮锤或仿佛物敲击几次试筒壁，使试料下沉。

★放置合适的加重底板于试料表面，轻轻转动几下，使加重底板与试样表面密合一致。

卸下加重底板把手。

★将试筒固定于振动台面上，装上套筒，并与试筒紧密固定，将合适的加重块置于加重底板上，其上部尽量不与套筒内壁接触。

★设定振动台在振动频率 50Hz 下的垂直振动双振幅为 0.5mm；或在振动频率 60Hz 下的垂直双振幅为 0.35mm。

振动试筒及试样等，在 50Hz 下振动 10min；在 60Hz 下振动 8min。

振毕卸去加重块及加重底板。

★按本规程 25 步骤进行第二层、第三层试料振动压实。

但第三层振毕加重底板不再立刻卸去。

★卸去套筒，然后检查加重底板是否与试样表面密合一致，即按压加重底板边缘，看其是否翘起，若翘起则宜在试验报告中注明。

振动台法试验装置试验方法符合标准:ISO167504：2023道路车辆—电气和电子装备的环境条件和试验4部分：气候环境JISD0208（1993）配件用开关类的环境条件和环境试验通用规定VW80101配件上电气和电子部件一般试验条件UL1703平面光伏电池板的UL安全标准GMW3172（2023）车辆环境、牢靠性和性能一般要求GMW3172（2023）配件电子牢靠性SAE__J2044美国配件行业标准GB—T2423.1_2023试验A：低温试验方法GB—T2423.3—2023试验cab：恒定湿热试验方法_GB—T2423.4—2023试验Db：交变湿热（12h＋12h循环）GB—T2423.34—2023试验Z—AD：温度—湿度组合循环试验GJB150—04—8604部分：低温试验GB—T10592—2023高处与低处温箱技术条件GB—T10586—2023湿热箱技术条件混凝土振动台的安装及维护混凝土振动台紧要用于建工、建材及科研单位，对混凝土试块或其它物料振实之用，现在的试验室，现场工地作试件成型和预制构件震实各种板柱、梁等混凝土构件振实成型等场所都有广泛使用。

振动台模拟试验方法标准振动台模拟试验方法是一种常用的实验方法，用于模拟真实环境下的振动情况，以评估产品的性能和可靠性。

该方法可以帮助研究人员更好地了解产品在振动环境下的工作状态，并根据试验结果进行产品设计和改进。

本文将介绍一种常用的振动台模拟试验方法，并讨论其在实际应用中的一些注意事项。

振动台模拟试验方法的基本原理是通过振动台产生不同频率和振幅的振动，将待测产品固定在振动台上，然后进行振动激励，记录产品在振动环境中的响应情况。

通常，振动台模拟试验方法分为频率扫描试验、固定频率试验和随机振动试验三种。

频率扫描试验是指在一定频率范围内，以一定的频率步进进行试验。

试验过程中，振动台会逐渐增加频率，并记录产品在每个频率下的响应情况。

该试验方法常用于评估产品在不同频率下的振动响应特性，如共振频率等。

固定频率试验是指在特定的频率下进行试验，通过改变振幅来模拟不同强度的振动环境。

该试验方法常用于评估产品在特定频率下的承载能力和耐久性。

随机振动试验是指模拟真实环境下的振动情况，试验中振动台以随机的频率和振幅进行振动，以尽可能真实地模拟复杂的振动环境。

该试验方法常用于评估产品在复杂振动环境下的可靠性和适应性。

在进行振动台模拟试验时，需要注意以下几点：1. 试验前需明确试验目的和试验要求，了解产品的振动性能指标，并确定试验参数和试验方案。

2. 根据试验要求和产品特性，选择合适的振动台进行试验。

振动台的性能和规格需符合试验要求，并具备相应的控制和记录功能。

3. 在试验中，需保证产品的固定和连接可靠，以防止试验过程中产生杂散振动或造成试验件脱离振动台。

4. 试验中需确保试验环境的稳定和一致性，如温度、湿度等，以减小环境因素对试验结果的影响。

5. 试验过程中需记录产品的振动响应情况，并根据试验结果进行分析和评估。

可以使用振动传感器、数据采集系统等设备进行数据记录和分析处理。

6. 在试验结束后，需对试验结果进行总结和分析，并结合之前的设计和改进，进行产品性能的评估和提升。

一、振动台试验方案1试验方案1.1工程概况本工程塔楼结构体系为“三维巨型空间框架－钢筋混凝土核心筒”结构体系，主要由4个核心筒、钢骨混凝土（SRC）外框架、3个避难层联系桁架三部分构成，图1-2、图1-3分别是B塔结构体系构成示意图和建筑效果图。

特别指出的是本工程在14、24楼层的联系桁架的腹杆以及32、48楼层的斜撑为防屈曲支撑（UBB）构件。

设计指标为小震不屈服，大震屈服耗能。

具体位置示意见图1-4。

本工程的自振周期约为6.44秒，超过了《建筑抗震设计规范》(GB-50011-2001)设计反应谱长为6秒的规定。

本工程存在5个一般不规则和2个特别不规则类型，5个一般不规则类型分别是扭转不规则、凹凸不规则、刚度突变、构件间断和承载力突变。

2个特别不规则是高位转换和复杂连接。

1.2模拟方案1、模拟方案选择动力试验用的结构模型必须根据相似律进行设计，模型动力相似律的建立以结构运动方程为基础，选择若干主要控制参数作为模拟控制的对象，依据Buckingham的π定理，经无量纲分析导出控制参数的无量纲积，据此确定各控制参数的相似比率。

结构动力试验的相似模型大致分为四种：（1）弹塑性模型理论上可以重现结构反应的时间过程，使模型和原型的应力分布一致，并可模拟结构的破坏。

由于要严格考虑重力加速度对应力反应的影响，必须满足S a=S g=1（S a=模型加速度/原型加速度，S g为重力加速度相似系数，各相似系数之间的关系见表1），即模型加速度反应与原型加速度反应一致，这一要求大大限制模型材料的选择。

因为在缩尺模型中，几何比（S l）很小，在Sa=Sg=1的条件下，要满足Sa=S E/S l Sρ=1，即S l=S E/Sρ，必须使模型材料的弹模很小或材料密度很大，弹模小导致模型浇筑困难，容易损坏；密度大则要求在模型材料中加入大量铅粉之类容重大的掺合物。

这对大型建筑动力试验模型是难以办到的。

即使弹模或密度满足了相似条件，材料的其他性质如泊松比和阻尼等也难以满足相似关系，所以全相似模型只是一种理想化的模型，在实际工程中很难采用。

混凝土振动台试验方法及其结果分析一、前言混凝土工程是土木工程中的一个重要分支，对于混凝土工程的设计和施工都需要进行一系列的试验和检测。

其中，混凝土振动台试验是一种常见的试验方法，在混凝土工程中起着重要的作用。

本文将详细介绍混凝土振动台试验方法及其结果分析。

二、试验原理混凝土振动台试验是一种模拟真实振动环境下混凝土的试验方法。

在试验中，将混凝土样品放置在振动台上，并施加一定的振动载荷，使混凝土在振动载荷下发生变形和破坏。

通过对混凝土在不同振动载荷下的变形和破坏情况进行观测和分析，可以得出混凝土的一系列力学性能参数，如抗压强度、弹性模量等。

三、试验设备1. 振动台：振动台是混凝土振动台试验的主要设备。

振动台应具有较高的振动频率和振幅，并能够在试验中稳定地输出振动载荷。

2. 试样支撑架：试样支撑架用于固定试样，使其能够在振动台上稳定地受到振动载荷。

3. 振动传感器：振动传感器用于测量振动台输出的振动载荷，以便进行试验参数的计算和分析。

4. 夹具：夹具用于夹持试样，以便进行试验。

5. 试样模具：试样模具用于制备混凝土试样，其尺寸应符合试验要求。

四、试验步骤1. 制备混凝土试样：根据试验要求制备混凝土试样，试样应充分拌和，并按照规定的尺寸制成。

2. 安装试样支撑架：将试样支撑架放置在振动台上，并固定好。

3. 安装振动传感器：将振动传感器安装在振动台上，并连接好数据采集器。

4. 安装试样：将试样放置在试样支撑架上，并用夹具夹紧。

5. 开始试验：根据试验要求设置振动频率和振幅，并开始试验。

试验过程中应注意观察试样的变形和破坏情况，并记录振动载荷和试样变形数据。

6. 结束试验：试验结束后，将试样从试样支撑架上取下，并进行相应的后续处理。

五、试验结果分析1. 抗压强度：通过对试验数据的分析，可以得出混凝土在不同振动载荷下的抗压强度。

通常情况下，抗压强度随振动载荷的增加而增加。

2. 弹性模量：弹性模量是描述混凝土弹性变形特性的参数，通过对试验数据的分析，可以得出混凝土在不同振动载荷下的弹性模量。
