齿轮泵

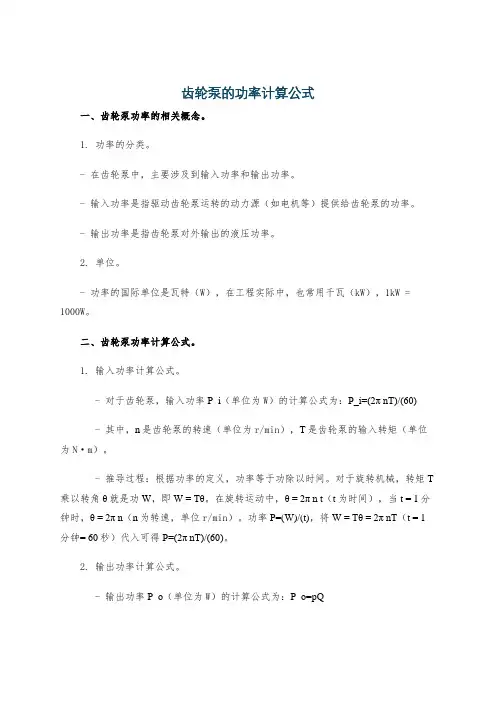

齿轮泵的功率计算公式一、齿轮泵功率的相关概念。

1. 功率的分类。

- 在齿轮泵中，主要涉及到输入功率和输出功率。

- 输入功率是指驱动齿轮泵运转的动力源（如电机等）提供给齿轮泵的功率。

- 输出功率是指齿轮泵对外输出的液压功率。

2. 单位。

- 功率的国际单位是瓦特（W），在工程实际中，也常用千瓦（kW），1kW = 1000W。

二、齿轮泵功率计算公式。

1. 输入功率计算公式。

- 对于齿轮泵，输入功率P_i（单位为W）的计算公式为：P_i=(2π nT)/(60)- 其中，n是齿轮泵的转速（单位为r/min），T是齿轮泵的输入转矩（单位为N·m）。

- 推导过程：根据功率的定义，功率等于功除以时间。

对于旋转机械，转矩T 乘以转角θ就是功W，即W = Tθ。

在旋转运动中，θ = 2π n t（t为时间），当t = 1分钟时，θ = 2π n（n为转速，单位r/min）。

功率P=(W)/(t)，将W = Tθ = 2π nT（t = 1分钟= 60秒）代入可得P=(2π nT)/(60)。

2. 输出功率计算公式。

- 输出功率P_o（单位为W）的计算公式为：P_o=pQ- 其中，p是齿轮泵的出口压力（单位为Pa），Q是齿轮泵的流量（单位为m^3/s）。

- 推导过程：根据液压功率的定义，液压功率等于压力乘以流量。

压力p表示单位面积上的力，流量Q表示单位时间内流过的液体体积。

力乘以距离就是功，在液压系统中，压力p乘以体积V（V = Q× t，t为时间）就是功W，即W = pV=pQt，功率P=(W)/(t)，所以P = pQ。

齿轮泵知识齿轮泵是一种常见的液压泵，它利用齿轮的旋转运动将液体从进口吸入，并通过齿轮间的密封空间将液体推出。

齿轮泵的工作原理简单，结构紧凑，具有稳定的流量和压力输出，广泛应用于工业领域。

齿轮泵主要由齿轮、泵体、进出口口和密封装置等部件组成。

其中，齿轮是齿轮泵的核心部件，一般由两个或多个齿轮组成。

齿轮通常为圆形，齿数相等且齿形相同。

其中一个齿轮为驱动齿轮，另一个齿轮为从动齿轮。

当驱动齿轮转动时，从动齿轮也会跟随转动。

两个齿轮之间的间隙称为齿轮间隙，通过齿轮间隙形成的密封空间，实现了液体的吸入和推出。

齿轮泵的工作过程可以分为吸入、密封和推出三个阶段。

首先，在吸入阶段，当驱动齿轮转动时，从动齿轮与驱动齿轮啮合，形成一个密闭的空间。

由于齿轮的旋转，空间体积逐渐增大，导致压力降低，液体被吸入到齿轮间隙中。

其次，在密封阶段，当齿轮间隙与进口口对齐时，液体被吸入到泵体内部。

最后，在推出阶段，当齿轮继续转动，从动齿轮与驱动齿轮分离，密封空间逐渐减小，液体被推出到出口口。

通过这样的循环，齿轮泵可以实现连续的液体输送。

齿轮泵具有一些优点，使其在工业领域得到广泛应用。

首先，它具有较高的工作效率和较低的噪音水平。

由于齿轮的啮合关系紧密，液体输送的效率较高，能够满足工业生产的需求。

同时，齿轮泵的工作过程相对平稳，噪音水平较低，减少了工作环境的噪声干扰。

其次，齿轮泵的结构紧凑，占用空间较小。

这使得齿轮泵在安装和维护方面更加方便，适用于工厂中较为狭小的空间。

此外，齿轮泵的流量和压力输出稳定，能够满足不同工艺的需求。

然而，齿轮泵也存在一些局限性。

首先，由于齿轮间隙的存在，齿轮泵在高压下容易产生泄漏现象。

其次，在高速转动时，齿轮泵的噪音水平会增加，影响工作环境的安静。

此外，齿轮泵的密封性能相对较差，容易受到液体的粘度和温度等因素的影响。

为了提高齿轮泵的性能，目前在设计和制造方面进行了一些改进。

例如，采用先进的材料和工艺，提高齿轮的硬度和耐磨性。

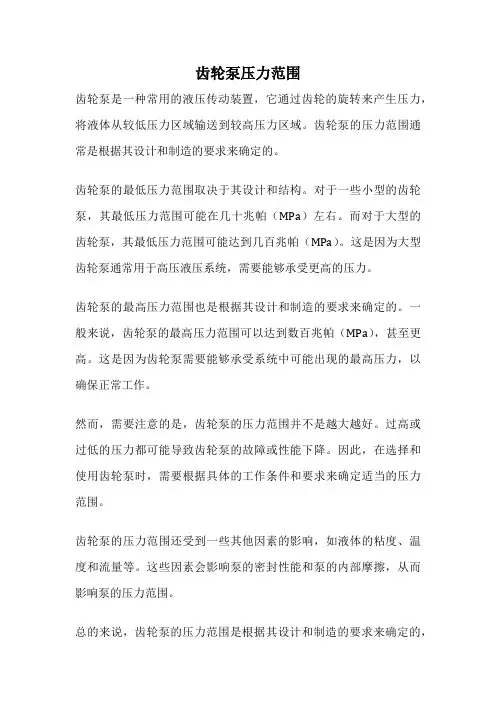

齿轮泵压力范围
齿轮泵是一种常用的液压传动装置，它通过齿轮的旋转来产生压力，将液体从较低压力区域输送到较高压力区域。

齿轮泵的压力范围通常是根据其设计和制造的要求来确定的。

齿轮泵的最低压力范围取决于其设计和结构。

对于一些小型的齿轮泵，其最低压力范围可能在几十兆帕（MPa）左右。

而对于大型的齿轮泵，其最低压力范围可能达到几百兆帕（MPa）。

这是因为大型齿轮泵通常用于高压液压系统，需要能够承受更高的压力。

齿轮泵的最高压力范围也是根据其设计和制造的要求来确定的。

一般来说，齿轮泵的最高压力范围可以达到数百兆帕（MPa），甚至更高。

这是因为齿轮泵需要能够承受系统中可能出现的最高压力，以确保正常工作。

然而，需要注意的是，齿轮泵的压力范围并不是越大越好。

过高或过低的压力都可能导致齿轮泵的故障或性能下降。

因此，在选择和使用齿轮泵时，需要根据具体的工作条件和要求来确定适当的压力范围。

齿轮泵的压力范围还受到一些其他因素的影响，如液体的粘度、温度和流量等。

这些因素会影响泵的密封性能和泵的内部摩擦，从而影响泵的压力范围。

总的来说，齿轮泵的压力范围是根据其设计和制造的要求来确定的，
一般可达到几十兆帕到数百兆帕。

在选择和使用齿轮泵时，需要根据具体的工作条件和要求来确定适当的压力范围，以确保泵的正常工作和性能。

齿轮泵参数及原理齿轮泵是一种常用的体积式泵，利用齿轮间的啮合来将液体从一个处于较低压力的区域输送到较高压力的区域。

以下将详细介绍齿轮泵的参数和原理。

一、齿轮泵的参数1.产量(Q)：指的是齿轮泵单位时间内所能输送的液体体积。

2.压力(P)：齿轮泵所能产生的最大压力。

3. 转速(N)：泵转子旋转的速度，一般以转/分钟(rpm)为单位。

4.流体性质：液体的粘度对齿轮泵的工作性能有一定的影响，粘度越高，泵的效率越低。

5.齿剖面和加工精度：齿轮泵的齿剖面对泵的噪声和效率有着重要的影响。

而齿轮的加工精度直接影响齿轮间的啮合间隙和密封性能。

二、齿轮泵的原理齿轮泵由驱动齿轮和从动齿轮组成，其中驱动齿轮通常称为驱动轮，从动齿轮通常称为从动轮。

1.泵吸入阶段：当驱动轮与从动轮啮合时，齿沟会随着齿轮的转动逐渐扩大，造成一定的负压，从而将液体吸入齿沟中。

在齿沟的底部，由于齿轮间的密封性，液体无法倒流，只能沿着齿沟向前流动。

2.泵排出阶段：在转动过程中，随着从动轮的转动，液体被推到齿轮与泵壳壁之间的间隙中。

由于驱动齿轮和从动齿轮的啮合，液体在间隙中被挤压，并沿着齿轮的外缘流动，从而产生一定的排压。

3.导流环的作用：为了防止液体直接从高压区流向低压区，齿轮泵通常还会在泵壳内设置导流环。

导流环通常是一个圆环状的金属部件，通过调整导流环与齿轮的位置来改变液体流道的通道大小，从而控制流量和压力。

总结：齿轮泵是一种简单、可靠的体积式泵，其工作原理是利用齿轮间的啮合来实现液体的输送。

通过调整泵的参数和优化齿轮的设计，可以提高齿轮泵的效率和工作性能。

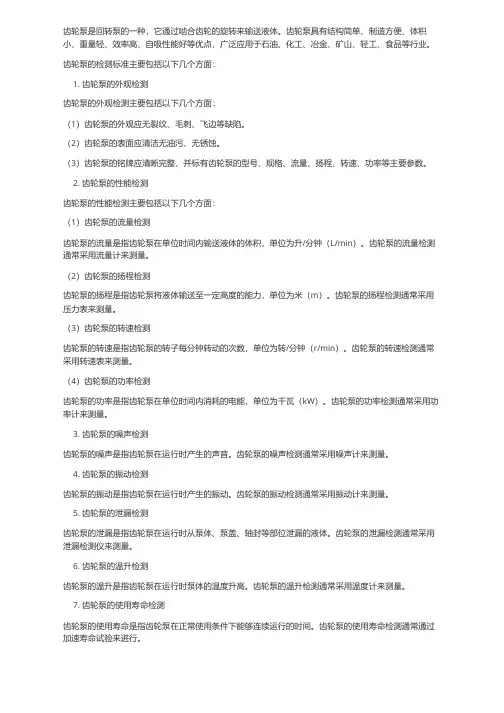

齿轮泵是回转泵的一种，它通过啮合齿轮的旋转来输送液体。

齿轮泵具有结构简单、制造方便、体积小、重量轻、效率高、自吸性能好等优点，广泛应用于石油、化工、冶金、矿山、轻工、食品等行业。

齿轮泵的检测标准主要包括以下几个方面：1. 齿轮泵的外观检测齿轮泵的外观检测主要包括以下几个方面：（1）齿轮泵的外观应无裂纹、毛刺、飞边等缺陷。

（2）齿轮泵的表面应清洁无油污、无锈蚀。

（3）齿轮泵的铭牌应清晰完整，并标有齿轮泵的型号、规格、流量、扬程、转速、功率等主要参数。

2. 齿轮泵的性能检测齿轮泵的性能检测主要包括以下几个方面：（1）齿轮泵的流量检测齿轮泵的流量是指齿轮泵在单位时间内输送液体的体积，单位为升/分钟（L/min）。

齿轮泵的流量检测通常采用流量计来测量。

（2）齿轮泵的扬程检测齿轮泵的扬程是指齿轮泵将液体输送至一定高度的能力，单位为米（m）。

齿轮泵的扬程检测通常采用压力表来测量。

（3）齿轮泵的转速检测齿轮泵的转速是指齿轮泵的转子每分钟转动的次数，单位为转/分钟（r/min）。

齿轮泵的转速检测通常采用转速表来测量。

（4）齿轮泵的功率检测齿轮泵的功率是指齿轮泵在单位时间内消耗的电能，单位为千瓦（kW）。

齿轮泵的功率检测通常采用功率计来测量。

3. 齿轮泵的噪声检测齿轮泵的噪声是指齿轮泵在运行时产生的声音。

齿轮泵的噪声检测通常采用噪声计来测量。

4. 齿轮泵的振动检测齿轮泵的振动是指齿轮泵在运行时产生的振动。

齿轮泵的振动检测通常采用振动计来测量。

5. 齿轮泵的泄漏检测齿轮泵的泄漏是指齿轮泵在运行时从泵体、泵盖、轴封等部位泄漏的液体。

齿轮泵的泄漏检测通常采用泄漏检测仪来测量。

6. 齿轮泵的温升检测齿轮泵的温升是指齿轮泵在运行时泵体的温度升高。

齿轮泵的温升检测通常采用温度计来测量。

7. 齿轮泵的使用寿命检测齿轮泵的使用寿命是指齿轮泵在正常使用条件下能够连续运行的时间。

齿轮泵的使用寿命检测通常通过加速寿命试验来进行。

齿轮泵结构特点和工作原理
齿轮泵是一种常见的液压泵，其结构特点和工作原理如下：
一、结构特点：
1. 齿轮泵主要由外齿轮、内齿轮、泵壳等部件组成。

外齿轮和内齿轮通过齿与齿之间的啮合来实现液体的吸入和排出。

2. 外齿轮和内齿轮通常由高强度合金钢制成，具有良好的耐磨性和耐腐蚀性。

3. 泵壳采用优质铸铁或铸钢材料制成，具有良好的密封性能和刚性。

4. 齿轮泵结构紧凑，体积小，重量轻，适用于安装空间有限的场合。

5. 齿轮泵的工作稳定可靠，噪音低，寿命长。

二、工作原理：
1. 吸入阶段：当齿轮泵开始工作时，外齿轮和内齿轮开始旋转。

在齿与齿之间的啮合区域，液体被吸入泵的内部。

2. 排出阶段：随着齿轮继续旋转，液体被推入泵的出口，完成一次排出过程。

3. 密封阶段：在齿轮的啮合区域，通过齿轮和泵壳之间的密封装置，实现液体在吸入和排出过程中的密封，避免泄漏。

4. 循环阶段：齿轮泵通过不断的旋转运动，实现液体的连续吸入和排出，形成循环供液。

5. 流量调节：通过调整齿轮泵的转速或改变齿轮的尺寸，可以实现对流量的调节。

总结起来，齿轮泵的工作原理是通过外齿轮和内齿轮的旋转运动，使液体在吸入和排出过程中实现连续循环供液。

齿轮泵的结构特点包括紧凑、体积小、重量轻、工作稳定可靠、噪音低、寿命长等。

齿轮泵由于其结构简单、可靠性高、适用范围广等特点，被广泛应用于工业领域中的液压系统、农业机械、建筑机械、船舶等设备中。

它能够提供稳定的流量和压力，满足各种工况下的液压动力需求。

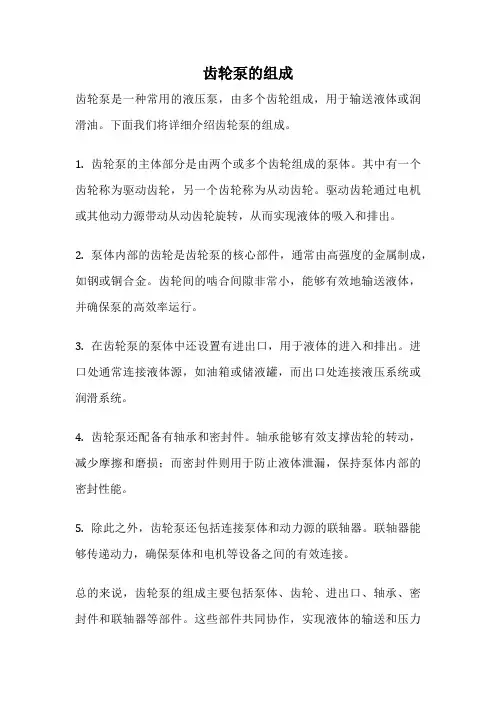

齿轮泵的组成
齿轮泵是一种常用的液压泵，由多个齿轮组成，用于输送液体或润滑油。

下面我们将详细介绍齿轮泵的组成。

1. 齿轮泵的主体部分是由两个或多个齿轮组成的泵体。

其中有一个齿轮称为驱动齿轮，另一个齿轮称为从动齿轮。

驱动齿轮通过电机或其他动力源带动从动齿轮旋转，从而实现液体的吸入和排出。

2. 泵体内部的齿轮是齿轮泵的核心部件，通常由高强度的金属制成，如钢或铜合金。

齿轮间的啮合间隙非常小，能够有效地输送液体，并确保泵的高效率运行。

3. 在齿轮泵的泵体中还设置有进出口，用于液体的进入和排出。

进口处通常连接液体源，如油箱或储液罐，而出口处连接液压系统或润滑系统。

4. 齿轮泵还配备有轴承和密封件。

轴承能够有效支撑齿轮的转动，减少摩擦和磨损；而密封件则用于防止液体泄漏，保持泵体内部的密封性能。

5. 除此之外，齿轮泵还包括连接泵体和动力源的联轴器。

联轴器能够传递动力，确保泵体和电机等设备之间的有效连接。

总的来说，齿轮泵的组成主要包括泵体、齿轮、进出口、轴承、密封件和联轴器等部件。

这些部件共同协作，实现液体的输送和压力
的增加，广泛应用于工程机械、汽车、船舶等领域。

通过了解齿轮泵的组成结构，可以更好地理解其工作原理和维护保养方法，确保设备的正常运行和延长使用寿命。

齿轮泵型号及参数引言：齿轮泵是一种常见的液压泵，它通过齿轮之间的啮合来产生流体的加压。

齿轮泵可用于各种工业领域，广泛应用于液压系统、润滑系统、注油系统等。

为了选择适合特定应用的齿轮泵，我们需要了解不同型号和相关参数。

一、齿轮泵的基本工作原理：齿轮泵由两个相互啮合的齿轮组成，通常是一个驱动齿轮和一个从动齿轮。

驱动齿轮通过旋转驱动从动齿轮，从而将液体从泵的吸入口吸入，并通过压力油路将液体推送到排液口。

在齿轮之间形成的密封空间中，液体被压缩和推送，从而实现液体的加压传送。

二、齿轮泵的常见型号：1. 外啮合式齿轮泵：外啮合式齿轮泵也称为外齿轮泵，其齿轮直径相对较大，通常用于较大流量和较低压力的应用。

外齿轮泵结构简单，具有体积小、噪音低的优点。

它适用于一般液体的输送，如水、润滑油等。

2. 内啮合式齿轮泵：内啮合式齿轮泵也称为内齿轮泵，其齿轮直径相对较小，通常用于较小流量和较高压力的应用。

内齿轮泵结构更加复杂，但具有更高的工作效率和更好的自吸能力。

它适用于高压液体的输送，如液压油、燃油等。

三、齿轮泵的参数：1. 流量：流量是指单位时间内通过齿轮泵的液体体积。

在选择齿轮泵时，需要根据实际应用需求确定所需流量。

通常以升/分钟（L/min）或立方米/小时（m³/h）为单位进行表示。

2. 压力：压力是指液体在齿轮泵内的加压程度。

在选择齿轮泵时，需要根据系统的工作压力确定所需泵的最大压力。

通常以兆帕（MPa）或巴（bar）为单位进行表示。

3. 转速：转速是指齿轮泵主动齿轮的旋转速度。

在选择齿轮泵时，需要根据系统的要求和液体性质确定所需的泵转速。

通常以转/分钟（rpm）为单位进行表示。

4. 温度：温度是指液体在齿轮泵内的工作温度范围。

齿轮泵通常能够适应一定范围的温度变化，但在选择时需要确保所选泵能够在实际工作条件下正常运行。

5. 材料：材料是指齿轮泵的主要构成材料。

常见的材料包括铸铁、铝合金、不锈钢等。

在选择齿轮泵时，需要根据液体属性和工作环境选择合适的材料，以确保泵具有良好的耐腐蚀性和耐磨性。

齿轮泵的标准齿轮泵作为一种常见的液压元件，在工业领域中发挥着重要的作用。

齿轮泵的标准化对于保证其性能和可靠性具有重要意义。

本文将从齿轮泵的结构、工作原理、性能指标以及标准化方面进行论述，以期帮助读者全面了解齿轮泵的标准。

一、齿轮泵的结构和工作原理齿轮泵一般由驱动轴、齿轮轴和泵壳三部分组成。

其中，驱动轴和齿轮轴通过齿轮相互咬合，通过外部动力源带动齿轮旋转，从而实现液体的吸入和排出。

泵壳则起到固定齿轮和支承的作用。

齿轮泵的工作原理是利用齿轮之间的咬合和旋转实现液体的输送。

当齿轮转动时，齿轮之间的间隙会形成一定的体积，液体会从吸入口被吸入到齿轮间隙中，在齿轮的作用下被压缩并向出口压送。

齿轮泵具有简单、结构紧凑、体积小等特点，适用于输送低粘度液体。

二、齿轮泵的性能指标1. 流量：流量是指齿轮泵单位时间内输送的液体体积。

常用的单位为升/分钟（L/min）。

2. 压力：压力是指齿轮泵输出液体所产生的压强。

常用的单位为帕斯卡（Pa）或百帕（hPa）。

3. 转速：转速是指齿轮泵驱动轴每分钟旋转的圈数。

常用的单位为转/分钟（rpm）。

4. 效率：效率是指齿轮泵输送液体的机械效率。

常用的单位为百分比（%）。

三、齿轮泵的标准化为了确保齿轮泵的性能和可靠性，制定齿轮泵的标准化至关重要。

下面是一些常见的齿轮泵标准：1. 齿轮泵尺寸标准：齿轮泵的尺寸标准主要涉及泵壳、齿轮和驱动轴的尺寸要求，如轴径、齿数、齿宽等。

这些标准确保了不同型号的齿轮泵的互换性和兼容性。

2. 齿轮材料标准：齿轮的材料直接影响齿轮泵的使用寿命和可靠性。

齿轮通常采用优质合金钢或工程塑料制造，并按照相应的标准进行选材和加工。

3. 性能测试标准：齿轮泵的性能测试标准主要包括流量、压力、转速和效率等指标的测量方法和要求。

通过性能测试，可以评估齿轮泵的工作性能，并确保其符合标准要求。

4. 安全标准：齿轮泵作为液压元件，其安全性至关重要。

安全标准主要涉及泵壳的强度、密封性和防护措施等方面，以确保齿轮泵在工作过程中不会出现泄漏、故障或安全事故。

齿轮泵的分类齿轮泵是一种常见的液压泵，其工作原理是通过齿轮的旋转来实现液体的输送。

根据不同的分类标准，齿轮泵可以分为多种类型。

一、按照齿轮的形状分类1. 外啮合齿轮泵：外啮合齿轮泵是最常见的一种类型，它由一个带有外齿的传动轴和一个带有内齿的传动轴组成。

当齿轮旋转时，液体通过齿槽被吸入然后排出，完成液体输送的过程。

2. 内啮合齿轮泵：内啮合齿轮泵与外啮合齿轮泵相反，它的齿轮是内齿，能够更好地密封液体。

内啮合齿轮泵适用于输送高粘度液体或易挥发液体的场合。

二、按照齿轮的排列方式分类1. 平行轴齿轮泵：平行轴齿轮泵是最基本的一种类型，其齿轮轴是平行排列的。

液体通过轴向的齿槽进入泵内，然后被压缩和排出。

平行轴齿轮泵结构简单，制造成本较低，广泛应用于各种工业领域。

2. 斜齿轮泵：斜齿轮泵的齿轮轴是斜向排列的，液体通过齿槽进入泵内，然后被压缩和排出。

斜齿轮泵能够提供更大的流量和更高的压力，适用于输送大流量液体的场合。

三、按照齿轮的材料分类1. 铸铁齿轮泵：铸铁齿轮泵的齿轮由铸铁材料制成，具有较高的强度和耐磨性，适用于输送高压和高温液体的场合。

2. 不锈钢齿轮泵：不锈钢齿轮泵的齿轮由不锈钢材料制成，具有良好的耐腐蚀性和耐高温性能，适用于输送腐蚀性液体的场合。

四、按照齿轮的数量分类1. 单级齿轮泵：单级齿轮泵只有一个齿轮对，适用于输送低流量和低压力液体的场合。

2. 多级齿轮泵：多级齿轮泵有多个齿轮对，能够提供更大的流量和更高的压力，适用于输送大流量和高压力液体的场合。

齿轮泵作为一种常见的液压泵，广泛应用于各种工业领域。

不同类型的齿轮泵具有不同的特点和适用范围，根据实际需求选择合适的齿轮泵对于提高工作效率和降低能耗非常重要。

希望通过本文的介绍，读者可以对齿轮泵的分类有一个更清晰的了解。
