建筑识图基本知识

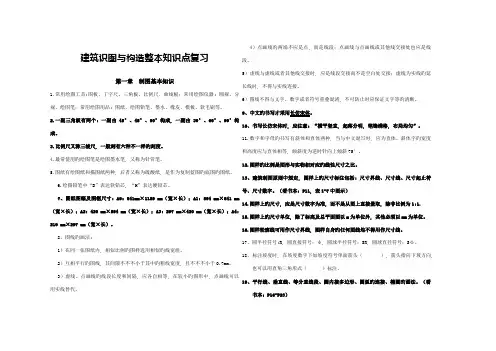

建筑识图与构造整本知识点复习第一章制图基本知识1.常用绘图工具:图板、丁字尺、三角板、比例尺、曲线板；常用绘图仪器: 圆规、分规、绘图笔；常用绘图用品: 图纸、绘图铅笔、墨水、橡皮、模板、软毛刷等。

2.一副三角板有两个: 一副由45°、45°、90°构成, 一副由30°、60°、90°构成。

3.比例尺又称三棱尺, 一般刻有六种不一样旳刻度。

4.最常使用旳绘图笔是绘图墨水笔, 又称为针管笔。

5.图纸有绘图纸和描图纸两种, 后者又称为硫酸纸, 是作为复制蓝图旳底图旳图纸。

6.绘图铅笔中“B”表达软铅芯, “H”表达硬铅芯。

7、图纸图幅及图框尺寸: A0: 841mm×1189 mm（宽×长）；A1: 594 mm×841 mm （宽×长）；A2: 420 mm×594 mm（宽×长）；A3: 297 mm×420 mm（宽×长）；A4: 210 mm×297 mm（宽×长）。

8、图线旳画法:1）在同一张图纸内, 相似比例旳图样选用相似旳线宽组。

2）互相平行旳图线, 其间隙不不不小于其中旳粗线宽度, 且不不不小于0.7mm。

3）虚线、点画线旳线段长度和间隔, 应各自相等, 在较小旳图形中, 点画线可以用实线替代。

4）点画线旳两端不应是点, 而是线段；点画线与点画线或其他线交接处也应是线段。

5）虚线与虚线或者其他线交接时, 应是线段交接而不是空白处交接；虚线为实线旳延长线时, 不得与实线连接。

6）图线不得与文字、数字或者符号重叠混淆, 不可防止时应保证文字等旳清晰。

9、中文旳书写才采用长仿宋体。

10、书写长仿宋体时, 应注意: “横平竖直, 起落分明, 笔锋满格, 布局均匀”。

11.数字和字母旳书写有斜体和直体两种, 当与中文混写时, 应为直体。

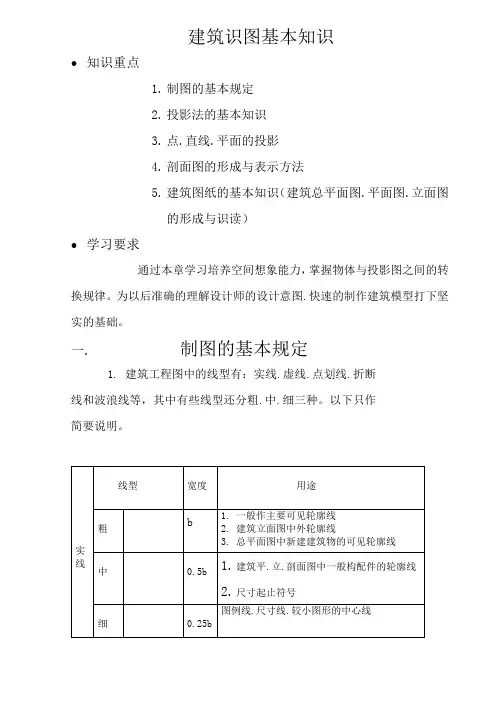

建筑识图基本知识●知识重点1.制图的基本规定2.投影法的基本知识3.点.直线.平面的投影4.剖面图的形成与表示方法5.建筑图纸的基本知识（建筑总平面图.平面图.立面图的形成与识读）●学习要求通过本章学习培养空间想象能力，掌握物体与投影图之间的转换规律。

为以后准确的理解设计师的设计意图.快速的制作建筑模型打下坚实的基础。

一. 制图的基本规定1. 建筑工程图中的线型有：实线.虚线.点划线.折断线和波浪线等，其中有些线型还分粗.中.细三种。

以下只作简要说明。

虚线线型宽度用途粗b1.新建建筑物的不可见轮廓线中0.5b1.一般不可见轮廓线2.建筑构造及建筑配件不可见轮廓线细0.25b1.总平面图上原有建筑物和道路.桥涵.围墙及其他设施的不可见轮廓线点划线粗b结构图中的支撑线中0.5b土方填挖区的零点线细0.25b分水线.中心线.对称线.定位轴线折断线0.25 b 不需画全的断开界线2.图纸比例3.尺寸标注（1）.尺寸组成及基本规定如下（2）建筑尺寸标注的排列与布置说明：二. 投影法的基本知识1. 投影的概念：在日常生活中可以看到，当阳光或灯光照射物体，在墙面或地面上会产生影子。

当光线照射的角度或距离改变时，影子的位置.形状也随之改变，人们从这些自然现象中认识到光线.物体和影子之间的关系，通过总结归纳，创造了投影法。

2.投影的分类（1）中心投影由一点放射的投射线所产生的投影成为中心投影，如图a（2）平行投影由相互平行的投射线所产生的投影称为平行投影，根据投射线与投影面的角度不同，平行投影又分为两种：[1]斜投影：当平行投射线倾斜于投影面时称为斜投影，如图b[2]正投影：当平行投射线垂直于投影面时成为正投影，如图c3.工程中常用的几种图示法（1）透视图：透视图与照相原理一致，接近人的视觉，故图形逼真，直观性强，一般用于建筑设计方案比较及工艺美术和宣传广告画等。

（2）轴测图：应用平行投影法来绘制的，其图形也富有立体感.但不如透视图自然直观。

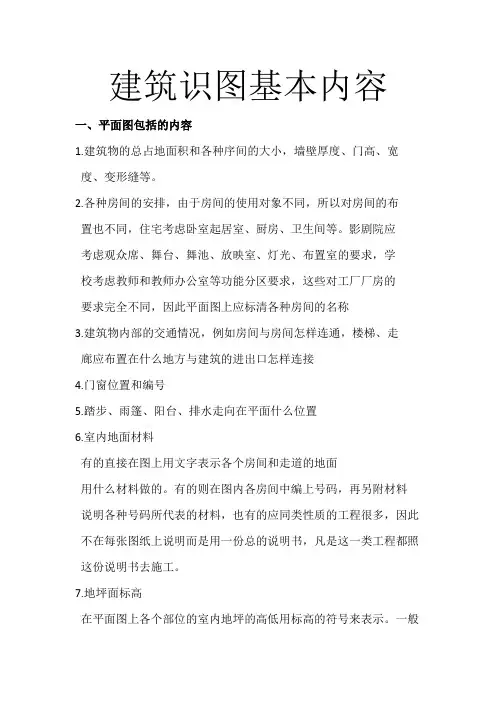

建筑识图基本内容一、平面图包括的内容1.建筑物的总占地面积和各种序间的大小，墙壁厚度、门高、宽度、变形缝等。

2.各种房间的安排，由于房间的使用对象不同，所以对房间的布置也不同，住宅考虑卧室起居室、厨房、卫生间等。

影剧院应考虑观众席、舞台、舞池、放映室、灯光、布置室的要求，学校考虑教师和教师办公室等功能分区要求，这些对工厂厂房的要求完全不同，因此平面图上应标清各种房间的名称3.建筑物内部的交通情况，例如房间与房间怎样连通，楼梯、走廊应布置在什么地方与建筑的进出口怎样连接4.门窗位置和编号5.踏步、雨篷、阳台、排水走向在平面什么位置6.室内地面材料有的直接在图上用文字表示各个房间和走道的地面用什么材料做的。

有的则在图内各房间中编上号码，再另附材料说明各种号码所代表的材料，也有的应同类性质的工程很多，因此不在每张图纸上说明而是用一份总的说明书，凡是这一类工程都照这份说明书去施工。

7.地坪面标高在平面图上各个部位的室内地坪的高低用标高的符号来表示。

一般室内首层地坪面的标高取±0.000.厕所间要比其他室内地坪低20mm以防污水溢出，有些住宅的入口处还要比首层室内地坪低150 —450mm8.剖面图的切剖位置9.设备的布置，例如：厨房水池、炉台板、厕所的大便池、脸盆的安装位置，均能在平面图上表示出来10.屋面排水坡向、坡度、明沟水乐管均有表示看平面图的步骤看平面的顺序是从墙外向墙里，从门外到门里具体如下：1.先看标题、比例、然后看说明、注解和图例2.看总长尺寸和总宽尺寸，了解新建房屋的总占地面积3.看注距，柱距是指柱子中心线到邻边另一柱子的距离，当房屋山墙没有柱子时，可从墙中心线算起4.看墙中心线在没有柱子的房屋中轴线编号是按承重墙来编的，墙中心线就是一朵墙的中心到另一朵墙中心之间的距离，既有柱子又有承重墙时，则可把柱子和承重墙混在一起编号，承重墙编号的作用与柱子相同5.看外墙门窗洞和窗间墙尺寸，了解门窗的种类与樘数，特别注意，查清门窗的尺寸是否足尺还是缩尺6.看墙的材料和墙壁的厚度，从图例和文字说明中弄清墙壁厚度尺寸中可以知道是一砖厚墙还是二砖厚墙7.查看隔墙，仅用于分割房间，承受自重而不承受外荷重的墙称为隔墙，看隔墙是实心砖墙，板条墙。

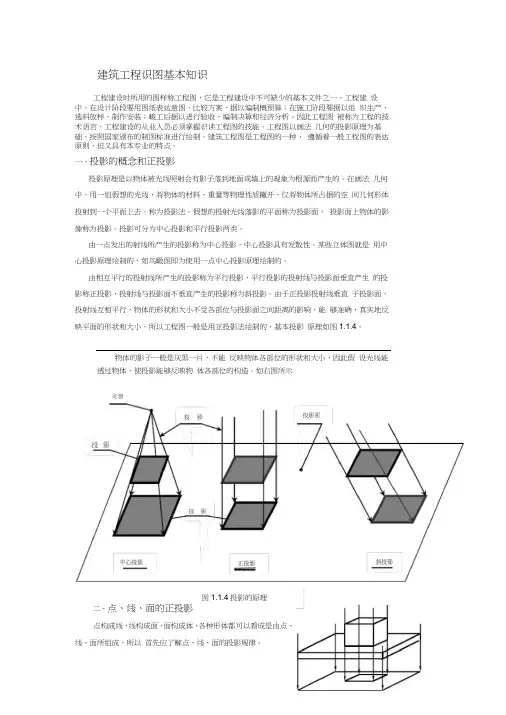

建筑工程识图基本知识工程建设时所用的图样称工程图，它是工程建设中不可缺少的基本文件之一。

工程建设中，在设计阶段要用图纸表达意图，比较方案，据以编制概预算；在施工阶段要据以组织生产，选料放样，制作安装；峻工后据以进行验收，编制决算和经济分析。

因此工程图被称为工程的技术语言，工程建设的从业人员必须掌握识读工程图的技能。

工程图以画法几何的投影原理为基础，按照国家颁布的制图标准进行绘制。

建筑工程图是工程图的一种，遵循着一般工程图的表达原则，但又具有本专业的特点。

一、投影的概念和正投影投影原理是以物体被光线照射会有影子落到地面或墙上的现象为根源而产生的。

在画法几何中，用一组假想的光线，将物体的材料、重量等物理性质撇开，仅将物体所占据的空间几何形体投射到一个平面上去，称为投影法。

假想的投射光线落影的平面称为投影面，投影面上物体的影像称为投影。

投影可分为中心投影和平行投影两类。

由一点发出的射线所产生的投影称为中心投影，中心投影具有发散性。

某些立体图就是用中心投影原理绘制的，如鸟瞰图即为使用一点中心投影原理绘制的。

由相互平行的投射线所产生的投影称为平行投影，平行投影的投射线与投影面垂直产生的投影称正投影，投射线与投影面不垂直产生的投影称为斜投影。

由于正投影投射线垂直于投影面，投射线互相平行，物体的形状和大小不受各部位与投影面之间距离的影响，能够准确、真实地反映平面的形状和大小，所以工程图一般是用正投影法绘制的，基本投影原理如图1.1.4。

物体的影子一般是灰黑一片，不能反映物体各部位的形状和大小，因此假设光线能透过物体，使投影能够反映物体各部位的构造。

如右图所示光源图1.1.4投影的原理二、点、线、面的正投影点构成线，线构成面，面构成体，各种形体都可以看成是由点、线、面所组成，所以首先应了解点、线、面的投影规律。

1. 点的投影规律点的投影是通过该点的投射线与投影面的交点，点的投影仍然是点。

2. 直线的投影规律直线的投影是直线两端点投影的连线。

建筑工程施工识图入门李尚略•第一章 识图基础知识•一 、图形的形成 假定光线可以穿透物体（物体的面是透明的，而物体的轮廓线是不透的），并规定在影子当中，光线直接照射到的轮廓线画成实线，光线间接照射到的轮廓线画成虚线，则经过抽象后的“影子”称为投影。

•图纸形成通过光线平行垂直照射物体某一面从而产生这一面的影子，也称为这一面的投影，这种投影方法也称为正投影。

墙光线影子投影面投影图投影线光源投影中心形成投影的三要素：投影线、形体、投影面二、投影的种类投影中心投影斜投影正投影平行投影中心投影平行投影正投影: 投影线垂直于投影面斜投影：投影线倾斜于投影面S S ∞S ∞三、形体的三面正投影　１、三面投影图的形成 左图为空间3个不同形状的形体，它们在同一投影面上的投影却是相同的。

由图可以看出：虽然一个投影面能够准确的表现出形体的一个侧面的形状，但不能表现出形体的全部形状。

那么，需要几个投影才能确定空间形体的形状呢？V （正立投影面）H W X ZY O V HWX Z Y一般来说，用三个相互垂直的平面做投影面，用形体在这三个投影面上的三个投影，才能充分地表示出这个形体的空间形状． 三个相互垂直的投影面，称为三面投影体系． 形体在这三面投影体系中的投影，称为三面正投影图．（水平投影面）（侧立投影面）２、三个投影面的展开V HW X ＹZ剪开H WＹH ＹWVHX ＹＷZＹＨ三个投影面展开以后，三条投影轴成了两条相交的直线；原X 、Z 轴位置不变，原Y 轴则分成ＹＨ，ＹＷ 两条轴线。

XＹＷZＹＨ3、三面正投影图的分析长长宽宽高高三面正投影图之间的规律：长对正，高平齐， 宽相等。

•四建筑工程施工图•4.1：什么是建筑工程施工图•：建筑工程上所用的，一种能够十分准确地表达出建筑物的外形轮廓、大小尺寸、结构构造和材料做法的图样。

是房层建筑工程施工的依据，现场必须按图施工，不得随意更改。

•设计院出图把图形洒成蓝色的外观，所以也称为“蓝图”•4.2、建筑工程施工图的种类•（1）、建筑总平面图•说明建筑物所在地理位置和周围环境的平面图。

建筑识图复习资料建筑识图复习资料建筑识图是建筑学专业的一门重要课程，它对于学生的专业素养和实践能力的培养具有重要意义。

在建筑识图的学习过程中，复习资料是不可或缺的辅助工具。

本文将为大家提供一些建筑识图复习资料的内容和建议，希望对大家的学习有所帮助。

一、基本概念与原理在建筑识图的学习中，首先需要掌握一些基本概念和原理。

比如，建筑平面图、立面图、剖面图等的定义和特点，以及它们之间的关系和相互作用。

此外，还需要了解建筑符号的含义和使用方法，如墙体、门窗、家具等的图示表示。

这些基本概念和原理是建筑识图的基础，对于后续的学习和实践具有重要意义。

二、建筑构造与细部图建筑构造与细部图是建筑识图中的重要内容之一。

它主要涉及建筑结构体系、构造细部、材料和施工工艺等方面的知识。

在复习资料中，可以收集一些典型的建筑构造和细部图，进行分析和比较。

通过对比不同结构体系和细部构造的差异，可以加深对建筑构造原理的理解，并提高对建筑图纸的解读能力。

三、建筑设备与设施图建筑设备与设施图是建筑识图中的另一个重要内容。

它主要包括给排水、暖通空调、电气、通信和消防等系统的图示表示。

在复习资料中，可以收集一些常见的建筑设备与设施图，分析其中的符号表示和布置规则。

通过对不同系统图的学习和比较，可以提高对建筑设备与设施的理解和应用能力。

四、建筑景观与环境图建筑景观与环境图是建筑识图中的一个重要内容。

它主要涉及建筑周边环境、景观布置和绿化设计等方面的知识。

在复习资料中，可以收集一些典型的建筑景观与环境图，进行分析和比较。

通过对不同景观图的学习和比较，可以提高对建筑景观与环境设计的理解和创作能力。

五、建筑平面布局与功能分区图建筑平面布局与功能分区图是建筑识图中的另一个重要内容。

它主要涉及建筑功能分区、空间布局和流线设计等方面的知识。

在复习资料中，可以收集一些典型的建筑平面布局和功能分区图，进行分析和比较。

通过对不同平面布局和功能分区图的学习和比较，可以提高对建筑空间布局和功能分区的理解和设计能力。
