用Minitab绘制因果图、排列图

  • 格式：doc
  • 大小：696.50 KB
  • 文档页数：5

(1)用Minitab绘制因果图
例1:探寻“病人在寻找X光室时遇到困难”得原因时,发现四个潜在原因:政策、场所设备、人、程序。

而“政策”又可能有2个方面:法规对X光室位置得强制性要求、隔离规则;“场所设备”又有可能有两个方面:走廊布局图、场所标志;“人”又可能有两个方面:拥挤得走廊、登记处忘记提供指示;“程序”可能就是:登记排队。

对此画出因果图。

步骤:
(1)将四个潜在原因填入工作表得4列(C1-C4)。

(2)从“统计>质量工具>因果”进入因果图对话框
(3)在“原因”栏中选入政策、场所设备、人、程序;在“标签”栏下填入:政策、场所设备、人、程序;在“效应”空格栏中填入“病人在寻找X光室时遇到困难”。

(4)点击“确定”即可得到因果图。

双击图中得字,可以进行编辑奥！
练一练:
探寻某部件表面产生疵点得原因,从5M1E方面分析,发现六个方面潜在原因如表1-1、
陷
表面缺环境
测量
方法材料
机器
人员
培训主管
班次润滑
速度位置
车床
防锈剂
保管供应商
刹车
接触角度
检查员
仪器
湿度温度
考
试教
师不稳
定太
慢未检查精
度面检查不全不
熟
练因果图
(2)用Minitab 绘制排列图
例2:某顾客服务过程输出缺陷数据如表1-3,试找出需要改进得“关键得少数”因素。

类型
发生频数 A:顾客等待时间长 51 B:迟于规定时间回复 25 C:回复不准确 13 D:遗漏顾客信息 7 E:账单错误 2 F:收费错误
2
步骤:
(1)将数据输入工作表C1、C2列
(2)从“统计>质量工具>Pareto 图”进入Pareto 图对话框
(3)将“类型”选入“缺陷或属性数据在”;将“发生频次”选入“频率位于”;选定“不合并”。

(4)还可以点击“选项”对图得信息进行补充奥！
(5)帕累托图画完啦！还可以双击图片自由编辑奥。

(6)结果分析
由于“顾客等待时间长”与“迟于规定时间回复”所占比例为76%,接近80%,可见需要改进得关键过程就是“顾客等待时间长”与“迟于规定时间回复”。

有时需要改进得“关键少数”因素,不能仅用频数决定。

有得缺陷尽管发生得频数少,但就是一旦发生就会造成极坏得结果,对这样得缺陷要加上较大得权重,因此,我们必须考虑加权排列图。

来挑战下自己吧！！！
某服务过程输出缺陷与权重数据如表1-4所示,画出加权排列图。

类型权重发生频数A:顾客等待时间长 5 51
B:迟于规定时间回复 5 25
C:回复不准确10 13
D:遗漏顾客信息10 7
E:账单错误8 2
F:收费错误8 2。

合集下载

MINITAB的使用

MINITAB的使用

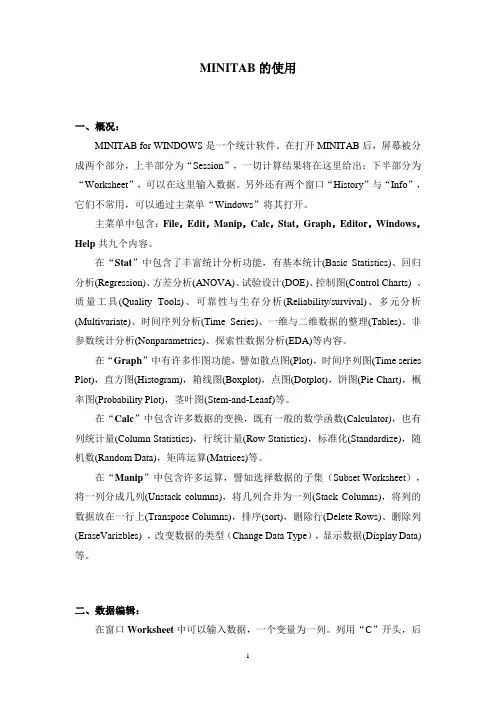

MINITAB的使用一、概况：MINITAB for WINDOWS是一个统计软件。
