下载文档原格式
涂装前钢材的表面处理4. 喷（抛）射除锈一、喷（抛）射除锈前后的表面处理1.除油脂和积垢当钢表面上有较多的油或油脂，在喷（抛）射除锈前，应除掉钢表面上可见的油，油脂和积垢。
2.涂装前受污染的处理喷(抛)射除锈后应在未受污染之前就进行涂装，若涂装前钢表面已受污染,应重新进行清理。
3.湿喷射的要求如果采用湿喷射,喷射后应用掺有足量缓蚀剂的水冲洗，可参照下述配方配制冲洗液，在清洗用水中加入0.05%（按重量计）的铬酸或铬酸钠或重铬酸钠或重铬酸钾。
冲洗后,若表面面上仍有残留物时还要用刷子做补充清理。
4.钢材缺陷的处理钢材本身的某些缺陷,如气泡、裂缝、夹渣和分层等往往在表面处理后才明显可见,喷（抛）射除锈后应按规定对这些缺陷做必要的修补。
二、喷(抛)射除锈方法1.敞开式干喷射用压缩空气通过喷嘴喷射清洁干燥的金属或非金属磨料。
2.封闭式循环喷射采用封闭式循环磨料系统，用压缩空气通过喷嘴啧射金属或非金属磨料。
3.封闭式循环抛射采用封闭式循环磨料系统,用离心式叶轮抛射金属磨料。
4.湿喷射用压缩空气通过喷嘴喷射掺水的非金属磨料。
水中应掺入足量缓蚀剂,如可配制成0.5%的Na2CO3或0.5%的Na2Cr2O7溶液掺入磨料。
三、喷（抛）射除锈用磨料喷（抛）射除锈用磨料应符合系列规定1.金属磨料常用的金属磨料有铸钢丸、铸铁丸、铸钢砂、铸铁砂和钢丝段,这些磨料在硬度、化学成分、拉度和显微结构上应符合下列规定。
（1）铸钢丸铸钢丸应符合《铸钢丸》（GB6484-86）的规定；（2）铸钢砂铸钢砂应符合《铸钢砂》(GB6485-86）的规定；（3）铸铁丸铸铁丸应符合《铸铁丸》(GB6486-86)的规定；（4）铸铁砂铸铁砂应符合《砂铁砂》（GB6487-86）的规定；（5）钢丝段钢丝段可参照SYJ4007-86附录一的规定。
表4及表5分别为国产铸钢砂、钢丸与美国MIL-S-815C钢砂尺寸对照表；表6为喷抛射除锈常用的磨料的类型及其用途。
涂装前处理说明及作用介绍
一、涂装前表面处理（前处理或预处理）
各类材料或制品（或工件），在涂装前对其清除各类污物、整平及覆盖某类化学转化膜的任何准备工作，统称为涂装前表面处理，简称前处理（预处理）。
涂装前处理主要包括除油（脱脂）、除锈、表面调整、磷化（钢铁件）、氧化（铝制件）、和钝化封闭。
二．前处理的作用
1．提高涂层对材料表面的附着力
材料表面有油脂、污垢、锈蚀产物、氧化皮及旧涂膜时，直接涂装会造成涂膜对基材的附着力很弱，涂膜易整片剥落或产生各种外观缺陷。
有时将各类污垢和锈蚀产物清理干净以后，涂膜附着力仍不理想。
要想进一步提高涂膜附着力，则可采取打磨粗化，化学转化膜（化学覆膜），偶联剂处理等。
2．提高涂层对金属基体的腐蚀防护保护能力
钢铁生锈以后，锈蚀产物中含有很不稳定的铁酸（α-FeOOH），它在涂层下仍会锈蚀扩展和蔓延，使涂层迅速被破坏而丧失保护功能（比如公司员工宿舍铁门）。
如果将其进行除锈处理，把铁锈除尽以后再涂装，则涂层防护性就大大提高了。
如果在洁净的钢铁表面，经磷化处理，形成磷酸锌盐化学转化膜，则涂层防护性就大幅度提高了。
3．提高基体表面平整度
一般材料表面粗糙度（以前称光洁度）达到4~6级。
但大于6级，表面
过分光滑则对附着力不利，反而又需打磨粗化。
与材料平整度相关的一项涂层重要性能指针是鲜映性（即涂膜成像清晰度——象高级轿车）。
涂装前钢材表面处理规范
涂装前钢材表面处理规范是指在涂装前的钢材表面处理中，涉及的各项处理程序和技术要求，以保证表面清洁度、外观质量和涂装效果。
钢材表面处理前要求：
1、表面清洁：表面应清洁无油污、无锈、无水渍、无尘埃、无其它污物；
2、表面处理：（1）钢材表面处理通常采用喷淋清洗、抛丸清理、抛光或打磨等处理方法；（2）为提高涂装质量，可
采用酸洗、磷化、镀锌等处理方法；
3、表面润湿处理：钢材表面处理完成后，要采用特殊的
润湿剂进行润湿处理，以增强表面的涂装性能；
4、表面干燥处理：钢材表面润湿处理完成后，要及时进
行干燥处理，以保证涂装前表面的清洁度和完整性；
5、表面检查：钢材表面处理完毕后，要进行检查，确保
表面清洁度、外观质量和涂装要求符合要求。
以上就是涂装前钢材表面处理规范的全部内容，为保证涂装质量，必须严格遵守以上规范，保证涂装工作的质量和效果。
涂装前钢材表面处理是涂装质量的关键，只有表面处理做好，涂装才能达到质量要求，确保涂装质量合格。
因此，涂装前钢材表面处理规范一定要严格遵守，以保证涂装工作的质量和效果。
常见涂层施工表面处理、涂装工艺及问题处理方案一、施工表面处理常见涂层施工之前，必须进行表面处理，以确保涂层附着力和持久性。
下面介绍几种常见的表面处理方法：1. 清洁表面：在施工前，应将表面彻底清洁，去除油脂、灰尘、水垢等污染物，可使用清洗剂和水进行清洗。
2. 除锈处理：对于铁质表面，常见的除锈方法包括机械除锈、化学除锈和喷砂除锈等。
机械除锈可使用刷子、砂纸、金属刷等工具进行；化学除锈则需要使用化学清洗剂；喷砂除锈是通过高速喷砂将铁表面的锈蚀物除去。
3. 表面修补：对于存在砂眼、裂纹和凸起的表面，需要进行修补，可使用填充剂进行填补，再进行砂纸打磨。
二、涂装工艺涂装工艺是指涂层施工的步骤和方法，下面介绍一些常见的涂装工艺：1. 底涂：底涂是指在涂装过程中的首层涂装，用于提高附着力和涂层的均匀性。
底涂一般是一种较薄的涂层，能够填平表面缺陷，并增强涂层与基材的粘结力。
2. 面涂：面涂是指在底涂之后的涂装工艺，用于保护产品表面和增强美观性。
面涂一般是涂料的主要成分，根据实际需要选择合适的涂料进行施工。
3. 固化：涂层施工后，需要进行固化处理，以使涂层固化为坚硬的膜状物。
固化方法可以是自然固化、热固化或紫外线固化等，根据涂料的类型和要求选择合适的固化方法。
三、问题处理方案在涂层施工过程中，可能会遇到一些问题，下面介绍一些常见问题的处理方案：1. 涂层起泡：可能是施工过程中涂层与底材之间存在空气或水分，建议重新施工或进行修补。
2. 涂层剥离：可能是涂层与底材之间的粘结力不够强，建议重新施工，并确保表面处理完善。
3. 涂层粗糙：可能是施工工艺不当或涂料质量不好，建议重新施工，并注意涂装工艺的细节。
以上是常见涂层施工表面处理、涂装工艺及问题处理方案的简要介绍，希望对您有所帮助。

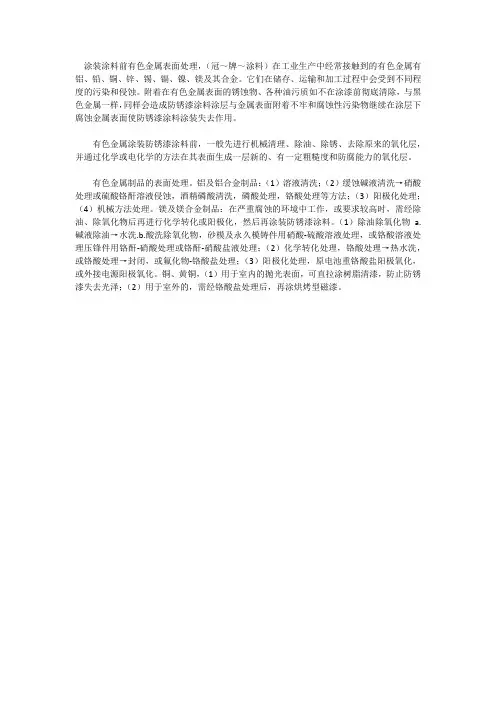

涂装涂料前有色金属表面处理，（冠～牌～涂料）在工业生产中经常接触到的有色金属有铝、铅、铜、锌、锡、镉、镍、镁及其合金。
它们在储存、运输和加工过程中会受到不同程度的污染和侵蚀。
附着在有色金属表面的锈蚀物、各种油污质如不在涂漆前彻底清除，与黑色金属一样，同样会造成防锈漆涂料涂层与金属表面附着不牢和腐蚀性污染物继续在涂层下腐蚀金属表面使防锈漆涂料涂装失去作用。
有色金属涂装防锈漆涂料前，一般先进行机械清理、除油、除锈、去除原来的氧化层，并通过化学或电化学的方法在其表面生成一层新的、有一定粗糙度和防腐能力的氧化层。
有色金属制品的表面处理。
铝及铝合金制品：（1）溶液清洗；（2）缓蚀碱液清洗→硝酸处理或硫酸铬酐溶液侵蚀，酒精磷酸清洗，磷酸处理，铬酸处理等方法；（3）阳极化处理；（4）机械方法处理。
镁及镁合金制品：在严重腐蚀的环境中工作，或要求较高时，需经除油、除氧化物后再进行化学转化或阳极化，然后再涂装防锈漆涂料。
（1）除油除氧化物 a.碱液除油→水洗.b.酸洗除氧化物，砂模及永久模铸件用硝酸-硫酸溶液处理，或铬酸溶液处理压锋件用铬酐-硝酸处理或铬酐-硝酸盐液处理；（2）化学转化处理，铬酸处理→热水洗，或铬酸处理→封闭，或氟化物-铬酸盐处理；（3）阳极化处理，原电池重铬酸盐阳极氧化，或外接电源阳极氧化。
铜、黄铜，（1）用于室内的抛光表面，可直拉涂树脂清漆，防止防锈漆失去光泽；（2）用于室外的，需经铬酸盐处理后，再涂烘烤型磁漆。
汽车涂装工艺步骤
汽车涂装工艺步骤汽车涂装是汽车制造中至关重要的环节之一。
下面是汽车涂装的步骤：1. 表面处理：在涂装前，必须对车身表面进行处理，以确保涂料能够附着在车身表面上。
这通常包括去除油污、灰尘和旧涂层等。
2. 底漆涂装：底漆是涂装过程中的第一层涂料，它可以填平小的凹陷和不平整的表面，并提供良好的附着力。
3. 中漆涂装：中漆是涂装过程中的第二层涂料，它为车身提供颜色和光泽。
中漆通常需要进行多次涂装，以达到所需的效果。
4. 清漆涂装：清漆是涂装过程中的最后一层涂料，它可以提供额外的保护和光泽。
清漆的涂装通常需要进行多次，以达到所需的效果。
5. 烘干：在涂装完成后，车身必须进行烘干。
这可以通过将车身放入烤箱中进行，或者使用紫外线灯等设备进行。
汽车涂装是一项非常重要的工艺，它可以为车身提供保护和美观。
以上是汽车涂装的基本步骤，涂装过程中需要注意的细节还有很多。
