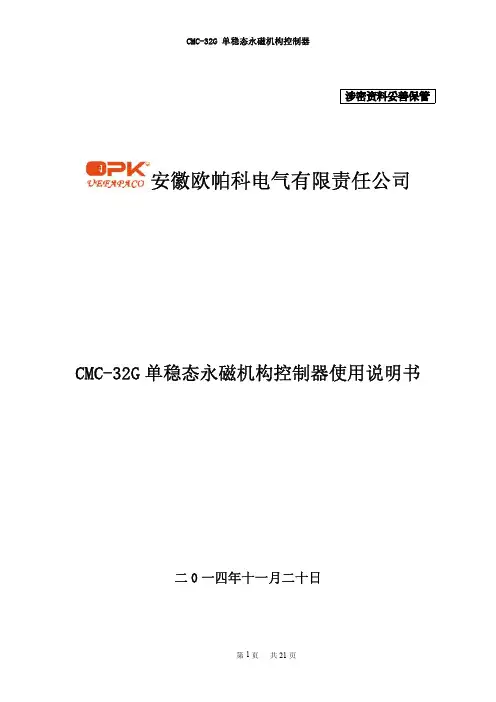

CMC-32G单稳态永磁机构控制器使用说明书

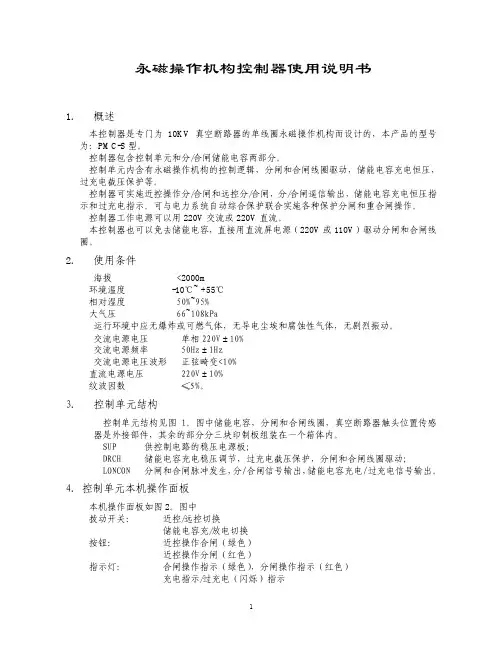

永磁操作机构控制器使用说明书1．概述本控制器是专门为10KV真空断路器的单线圈永磁操作机构而设计的，本产品的型号为：PMC-S型。

控制器包含控制单元和分/合闸储能电容两部分。

控制单元内含有永磁操作机构的控制逻辑，分闸和合闸线圈驱动，储能电容充电恒压，过充电截压保护等。

控制器可实施近控操作分/合闸和远控分/合闸，分/合闸遥信输出，储能电容充电恒压指示和过充电指示。

可与电力系统自动综合保护联合实施各种保护分闸和重合闸操作。

控制器工作电源可以用220V交流或220V直流。

本控制器也可以免去储能电容，直接用直流屏电源（220V或110V）驱动分闸和合闸线圈。

2．使用条件海拔<2000m环境温度-10℃~ +55℃相对湿度 50%~95%大气压 66~108kPa运行环境中应无爆炸或可燃气体，无导电尘埃和腐蚀性气体，无剧烈振动。

交流电源电压单相220V±10%交流电源频率 50Hz±1Hz交流电源电压波形正弦畸变<10%直流电源电压 220V±10%纹波因数≤5%。

3．控制单元结构控制单元结构见图1。

图中储能电容，分闸和合闸线圈，真空断路器触头位置传感器是外接部件，其余的部分分三块印制板组装在一个箱体内。

SUP 供控制电路的稳压电源板；DRCH 储能电容充电稳压调节，过充电截压保护，分闸和合闸线圈驱动；LONCON 分闸和合闸脉冲发生，分/合闸信号输出，储能电容充电/过充电信号输出。

4．控制单元本机操作面板本机操作面板如图2。

图中拨动开关：近控/远控切换储能电容充/放电切换按钮：近控操作合闸（绿色）近控操作分闸（红色）指示灯：合闸操作指示（绿色），分闸操作指示（红色）充电指示/过充电（闪烁）指示充电电压调节孔：孔内是多圈电位器，用于设定充电电压值5．控制单元背面接线端子控制单元背面接线端子如图3. 各端子符号说明如下：220V/L 交流电源相线220V/N 交流电源零线CH- 储能电容充电直流电源负端CH+ 储能电容充电直流电源正端FG 接大地C/NEG 接储能电容负端，分闸和合闸线圈公共端L/OFF 接永磁机构分闸线圈C/OFF/A 接分闸储能电容A的正端C/OFF/B 接分闸储能电容B的正端L/ON 接永磁机构合闸线圈C/ON 接合闸储能电容正端SCH/O1，SCH/O2 储能电容充电遥信输出（常开触点）SCH/C3，SCH/C4 储能电容充电遥信输出（常闭触点）SP/O5，SP/O6 真空断路器分/合闸遥信输出（常开触点）SP/C7，SP/C8 真空断路器分/合闸遥信输出（常闭触点）P/B 接真空断路器合闸和分闸位置传感器兰色线P/R 接真空断路器合闸和分闸位置传感器红色线P/ON/Y 接真空断路器合闸位置传感器黄色线P/OFF/Y 接真空断路器分闸位置传感器黄色线R/ON 遥控合闸信号输入端R/OFF 遥控分闸信号输入端GND/R 遥控分/合闸信号输入公共端上述端子的外部接线见图4。

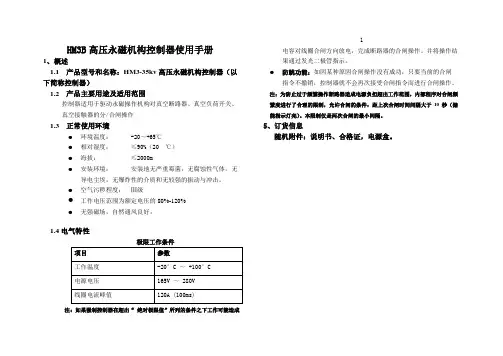

HM3B高压永磁机构控制器使用手册1、概述1.1 产品型号和名称：HM3-35kv高压永磁机构控制器（以下简称控制器）1.2 产品主要用途及适用范围控制器适用于驱动永磁操作机构对真空断路器、真空负荷开关、真空接触器的分/合闸操作1.3 正常使用环境●环境温度：-20～+65℃●相对湿度：≤90%（20 ℃）●海拔：≤2000m●安装环境：安装地无严重霉菌，无腐蚀性气体，无导电尘埃，无爆炸性的介质和无较强的振动与冲击。

●空气污秽程度：Ⅲ级●工作电压范围为额定电压的80%-120%●无强磁场，自然通风良好。

1.4电气特性注: 如果强制控制器在超出“绝对极限值”所列的条件之下工作可能造成1电容对线圈合闸方向放电，完成断路器的合闸操作。

并将操作结果通过发光二极管指示。

●防跳功能：如因某种原因合闸操作没有成功，只要当前的合闸指令不撤销，控制器就不会再次接受合闸指令而进行合闸操作。

注：为防止过于频繁操作断路器造成电源负担超出工作范围，内部程序对合闸频繁度进行了合理的限制，允许合闸的条件：距上次合闸时间间隔大于10秒（储能指示灯亮）。

本限制仅是两次合闸的最小间隔。

5、订货信息随机附件：说明书、合格证，电源盒。

6HM3B高压永磁机构控制器使用手册西安伟隆智能电器有限责任公司注：一种崭新的长寿命、高可靠的永磁断路器是靠每个细节认真处理才能达到的，接插件接线松脱是现场故障率主要因素，请予以高度注意，剥线长度6~7mm，螺丝上紧。

3.2 外部输入口3.2.1电源系统●电源盒的输出正端接控制器的DY○19，电源盒的输出负端3接控制器的○20●外部储能电容○22○25○28（+）、○20（—）：储能电容接线注意正负极性，不可接反，电容耐压450V注：电源的输出不能直接和电容连接，接线必须严格按照上述方法3.2.2远程分合闸信号输入口●以220○16/(或110○18)为公共端，输入阻抗~10k●信号电压65%～120%可靠合、分●信号电压30%以下不动作●该回路仅能承受2s额定电压持续施加时间，所以应串联辅助开关DL，以便动作完成后自动断电3.2.3状态信号输入口●以COM○1为公共端●②－近程分按键；与COM闭合，控制器能够分闸操作。

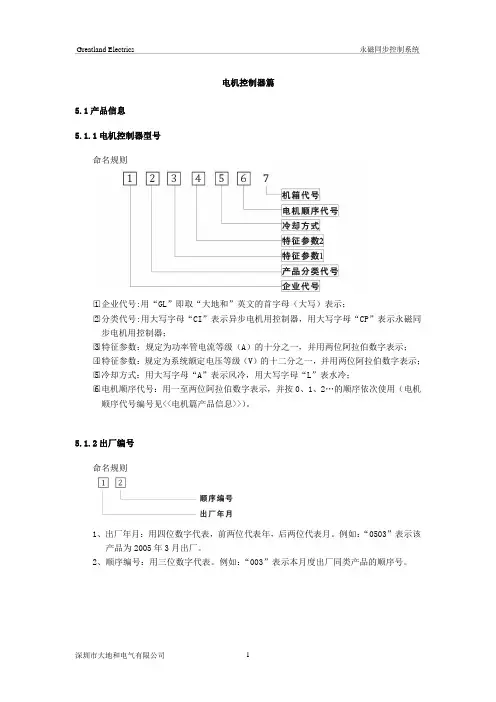

电机控制器篇5.1产品信息5.1.1电机控制器型号命名规则□1企业代号:用“GL”即取“大地和”英文的首字母（大写）表示；□2分类代号:用大写字母“CI”表示异步电机用控制器，用大写字母“CP”表示永磁同步电机用控制器；□3特征参数：规定为功率管电流等级（A）的十分之一，并用两位阿拉伯数字表示；□4特征参数：规定为系统额定电压等级（V）的十二分之一，并用两位阿拉伯数字表示；□5冷却方式：用大写字母“A”表示风冷，用大写字母“L”表水冷；□6电机顺序代号：用一至两位阿拉伯数字表示，并按0、1、2…的顺序依次使用（电机顺序代号编号见<<电机篇产品信息>>）。

5.1.2出厂编号命名规则1、出厂年月：用四位数字代表，前两位代表年，后两位代表月。

例如：“0503”表示该产品为2005年3月出厂。

2、顺序编号：用三位数字代表。

例如：“003”表示本月度出厂同类产品的顺序号。

5.1.3铭牌图5：电机控制器铭牌5.1.4接线端口定义1、48P接插件出线端示意图：视图方向图6：48P接插件出线端示意图(型号：Moelx-36638-0002) 注:对接插头型号:Moelx-6432013112、48P接插件连接线功能定义：1 2 3 4A 保留（扩展模拟信号输入）保留（扩展电机温度检测）预充电继电器控制主接触器控制B 制动模拟信号输入保留（无功能）保留保留C 电子油门信号2输入保留（无功能）5V地输出水泵控制D 电子油门信号1输入保留（无功能）保留E CANH（CAN通讯）串口发送水箱风扇控制F CANL（CAN通讯）串口接收串口地保留G +5V输出保留（无功能）保留（无功能）H 前进开关CAN/模拟量转换开关J 后退开关制动开关运行开关上装信号K 离合信号空档信号START档开关（点动）高／低速转换开关L 保留（扩展信号输出）保留常电24V/12V 正（车载电瓶的正极）常电24V/12V 负（车载电瓶的负极）M 脉冲输出ON档开关3、注意：1）端子所有引线的外径选择Ф1.8mm以下，导线推荐选用0.5mm²。

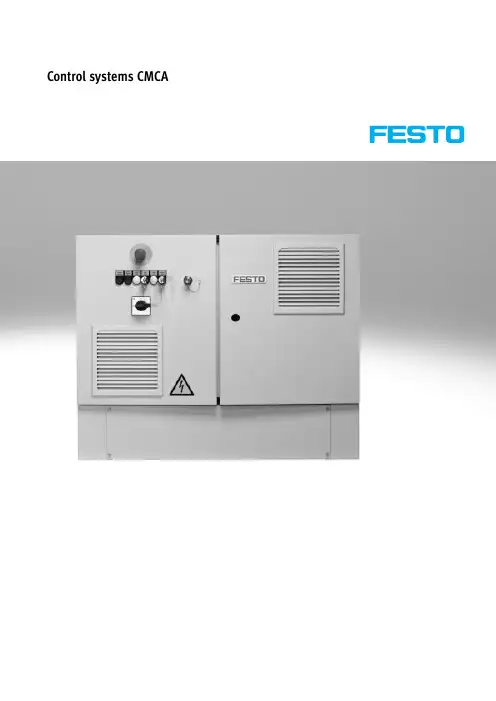

Control systems CMCASubject to change – 2015/012è Internet: /catalogue/...Key features At a glanceThe control solution CMCA is suitable for Festo handling systems.It is available in two versions: Mounting plateMounting plate in a control cabinet housingThe control solution includes the multi-axis controller CMXR and the motor controller CMMP required for activation. There is also an integrated safety circuit, which together with the teach pendant CDSA represents the basic functionality.The version with the control cabinet housing also features control elements and fans in the door.The control solution CMCA is pre-pro­grammed and already tested together with the relevant parallel kinematic system.Additional features:Terminals for control cabinet lightingPlug socket in the control cabinet for a PCTerminals for a cameraTerminals for 2 proximity sensors per axisSystem overviewConnection of the Festo compact vision systemConnection of kinematic systems or gantriesConnection of peripheral equipment or grippersAdditional emergency stop position A 24 V terminal is provided for the power supplyCommunication takes place via the integrated network switch Lighting connection: 230 V , 2 AMotors are connected directly to the motor controller CMMP-ASTerminals for two proximity sensors each are provided for axes 1 to 4It is recommended to only connect time-critical inputs/outputs to the peripheral modulesLink all other inputs/outputs decentrally via CANopenAn additional emergency stop position can be connected directly at the control cabinetInterface to higher-level safety circuit 2 channels for safety door contacts For indicating the status of the safety doors in manual mode2 channels for external emergency stop For triggering an emergency stop by means of a higher-level safety circuit 2 floating contacts for emergency stop For indicating an emergency stop at a higher-level safety circuit2 inputs for operating mode selectionThe operating mode can be selected externally instead of using the integrated key actuator2015/01 – Subject to change 3è Internet: /catalogue/...Key featuresSample applicationVision systemKey features Control cabinet1Base (optional)2Left control cabinet door3Cover for control cabinet fan4Power switch5Connection for teach pendantCDSA6Control and signal elements7Emergency stop switch8Transport lugs9Cover for outlet filteraJ Lock for control cabinet doorsaA Right control cabinet doorControl and signal elements1234561"acknw. emergency stop"illuminated push-button:confirms that the emergency stopcircuit is unlocked2"external emergency stop"indicator light:external emergency stop circuittriggered3"automatic control" indicatorlight:automatic mode active4"automatic/manual" keyactuator:switches between automatic andmanual mode5"manual control" indicator light:manual mode active6"brake release" key actuator:releases the motor brakes (onlypossible in manual mode and incombination with enablingbutton on the teach pendant)Subject to change – 2015/01 4è Internet: /catalogue/...Key featuresMounting plate (the actual control system may differ from the one shown, depending on the equipment)1Terminal strips X0 (X6)2Monitoring module for mainsfailure detection (only forcharacteristic S2)3Protective contact socket type Ffor PC (230 V AC, max. 10 A)4Fuses F1 … F225Safety circuit control system6Extension for safety circuitcontrol system7Multi-axis control system8Additional peripheral modulespossible9Connection for CDSA (on the leftdoor on the control cabinetversion)aJ Ethernet switchaA Buffer module 24 V DC (only forcharacteristic S2)aB24 V DC power supply unitaC Motor controller for axis 1aD Motor controller for axis 2aE Motor controller for axis 3(option)aF Motor controller for axis 4(option)-H-NoteUp to 6 other peripheral modules canbe connected to the multi-axiscontroller CMXR (è Internet: CMXR)These can be connected to the in­ternal power supply. If the additionalpower requirement exceeds the valueof 1.5 A, these peripheral modulesmust be supplied with 24 V extern­ally. The plug connectors on theadditional cards must be used asterminals.Overview of interfaces1X0: Supply upstream of powerswitch2X1: Supply downstream of powerswitch3X2: 24 V DC control circuit4X3: Emergency stop5X4: External emergency stop6X6: Control and signal elements2015/01 – Subject to change5è Internet: /catalogue/...Type codesCMCA—C2—B4—CC—K1—DETypeCMCA Control cabinetMulti-axis controllerC1Multi-axis controller CMXR-C1C2Multi-axis controller CMXR-C2, with integrated PLCMotor controllerB12x CMMP-AS-C5-3A, without electric front unitB22x CMMP-AS-C5-3A,1x CMMP-AS-C2-3A, for front unit (1 electric axis)B32x CMMP-AS-C5-3A,2x CMMP-AS-C2-3A, for front unit (2 electric axes)B43x CMMP-AS-C5-3A, without electric front unitB53x CMMP-AS-C5-3A,1x CMMP-AS-C2-3A, for front unit (1 electric axis)B62x CMMP-AS-C5-11A-P3, without electric front unitB72x CMMP-AS-C5-11A-P3,1x CMMP-AS-C2-3A, for front unit (1 electric axis)B82x CMMP-AS-C5-11A-P3,2x CMMP-AS-, for front unit (2 electric axes)Control systemC Mounting plateCC Control cabinet without baseCS Control cabinet with baseSafety technologyS1Integrated safety switching deviceS2Integrated safety switching device with power failure detectionDocument languageDE GermanEN EnglishES SpanishFR FrenchIT ItalianRU RussianZH Chinese6è Internet: /catalogue/...Subject to change – 2015/01Technical dataControl systems CMCAGeneral technical dataMains voltage[V AC]230/400Mains frequency[Hz]50 (60)Fuse protection on mains side[A]Max. 20 (slow-blowing)Nominal operating voltage phases3-phaseElectrical connection Spring-loaded terminalProduct weightCMCA-…-C[kg]43CMCA-…-C1)[kg]87CMCA-…-CC[kg]81CMCA-…-CC1)[kg]127CMCA-…-CS[kg]91CMCA-…-CS1)[kg]1441)With packing case and accessoriesOperating and environmental conditionsType CMCA-…-C CMCA-…-CC/-CSAmbient temperature[°C]+5 … +40Storage temperature[°C]–20 … +60Degree of protection IP20IP54CE marking (see declaration of conformity)–To EU EMC Directive1)–To EU Low Voltage DirectiveRelative air humidity[%]10 … 95 (non-condensing)Certification RCM MarkNote on materials Contains PWIS (paint-wetting impairment substances)RoHS-compliant1)For information about the applicability of the component see the manufacturer’s EC declaration of conformity at: /sp è User documentation.If the component is subject to restrictions on usage in residential, office or commercial environments or small businesses, further measures to reduce the emitted interference may be necessary.Safety characteristicsSafety function to EN 61800-5-2Safe stop 1 (SS1)Performance Level (PL) to EN ISO 13849-1Safe stop 1 (SS1)/category 4, Performance Level eCE marking (see declaration of conformity)To EU EMC Directive1)To EU Low Voltage Directive1)For information about the applicability of the component see the manufacturer’s EC declaration of conformity at: /sp è User documentation.If the component is subject to restrictions on usage in residential, office or commercial environments or small businesses, further measures to reduce the emitted interference may be necessary.è Internet: /catalogue/...2015/01 – Subject to change7Technical dataType B1B2L1L2L3L4L5T1T2 CMCA-…-C548518962925462.52010154Type B1B2B3D1∅D2∅H1H2H3L1L2L3With base41233426032148526002001000801850 Without base412–239329652600–1000801940Subject to change – 2015/01 8è Internet: /catalogue/...Ordering data – Modular products Ordering tableCondi­tions Code Entrycode0M Module no.576335Type Control cabinet CMCA CMCA Multi-axis controller Multi-axis controller CMXR-C1-C1Multi-axis controller CMXR-C2, with integrated PLC-C2 Motor controller2x CMMP-AS-C5-3A, without electric front unit-B12x CMMP-AS-C5-3A,1x CMMP-AS-C2-3A, for front unit (1 electric axis)-B22x CMMP-AS-C5-3A,2x CMMP-AS-C2-3A, for front unit (2 electric axes)-B33x CMMP-AS-C5-3A, without electric front unit-B43x CMMP-AS-C5-3A,1x CMMP-AS-C2-3A, for front unit (1 electric axis)-B52x CMMP-AS-C5-11A, without electric front unit-B62x CMMP-AS-C5-11A,1x CMMP-AS-C2-3A, for front unit (1 electric axis)-B72x CMMP-AS-C5-11A,2x CMMP-AS-C2-3A, for front unit (2 electric axes)-B8 Control system Mounting plate-CControl cabinet without base-CCControl cabinet with base-CS Safety technology Integrated safety switching device-S1Integrated safety switching device with power failure detection-S2 Document language German-DEEnglish-ENSpanish-ESFrench-FRItalian-ITRussian-RUChinese-ZH1K1Not with motor controller variant B1, B2, B3, B6, B7, B82K2Not with motor controller variant B4, B53K3Not with motor controller variant B3, B4, B5, B6, B7, B8Transfer order codeCMCA–––––2015/01 – Subject to change9è Internet: /catalogue/...。

WYQ-1永磁机构控制器1 概述WYQ-1永磁机构控制器（以下简称产品）专门为单线圈永磁机构真空断路器而设计，用于永磁操作机构的控制，控制真空断路器进行分闸和合闸操作，保证电网安全稳定运行。

控制器包括控制单元和分合闸储能电容两部分。

控制单元内含有永磁操作机构的控制逻辑、分闸和合闸线圈驱动、储能电容充电恒压、过充电截压保护等。

可与电力系统自动装置、综合保护联合实施各种保护分闸和重合闸操作。

1.1 产品功能a）远控分/合闸；b）近控手动分/合闸；c）分/合闸回路故障监测、告警；d）储能电容电压指示；e）储能电容过充电保护；f）储能电容放电回路。

1.2 产品主要特点：本产品是一种高性能、高可靠性的真空断路器永磁机构控制装置。

产品为微机产品，采用了数字集成电路，以P87LPC767为核心，进行逻辑判断、收集信息、发出指令的工作。

1.2.1本产品通过在永磁机构线圈上施加电流产生磁场来驱动永磁机构，控制真空断路器进行分/合闸操作。

手车位置到位，断路器处于分闸位置，且合闸电容电压达到最低工作电压时允许进行合闸操作；手车位置到位，断路器处于合闸位置，且分闸电容电压达到最低工作电压允许进行分闸操作。

分/合闸位置同时到位时禁止操作。

动作逻辑图如图1所示。

1.2.2本产品通过软件手段及调整电位器阻值来调节控制储能电容的充电稳压值，同时通过软硬件措施防止储能电容出现过充电状况，以保障产品使用中的安全。

当分/合闸电容电压同时高于最低工作电压时电压指示灯亮。

若电容电压过充则产品输出告警信号，CPU控制电压过充的一路电容停止充电。

若CPU无法控制电压，电压继续升高到硬件保护电压，此时产品将通过硬件措施断开充电回路，两路电容同时停止充电。

电压过充时产品不闭锁，允许进行分/合闸操作，当电压恢复到允许范围内时告警信号消除，装置恢复正常运行。

图11.2.3本产品具有故障监测功能，可自动监测充电电压及开出回路状况，一旦开出回路出现故障即输出告警信号，同时装置自动闭锁，停止对电容充电，截断开出回路，防止真空断路器误动，影响电网正常运行。

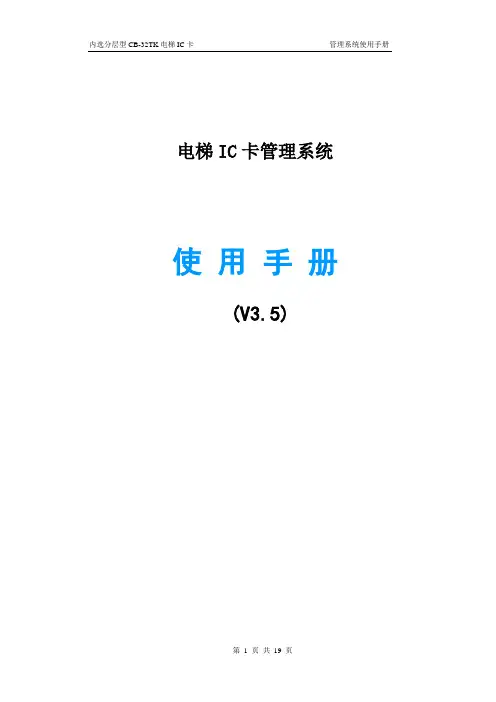

电梯IC卡管理系统使用手册(V3.5)目录第一章系统组成及功能介绍 (3)1.1 系统构成 (3)1.2 系统组成列表 (3)1.3 功能列表 (3)第二章控制器说明 (5)2.1 控制器参数 (5)2.2 接口说明 (5)第三章安装说明 (8)3.1 控制器接线示意图 (8)3.2 系统安装固定 (8)3.3 发卡器与计算机连接 (9)第四章调试运行 (10)4.1 通电前准备 (10)4.2 通电后检查 (10)4.3 控制器配置 (10)4.4 运行测试 (11)第五章常见问题解答 (12)附录一蜂鸣器提示音详解 (14)附录二指示灯含义详解............................................................ 错误!未定义书签。

附录三电梯编号设置方法. (15)第一章系统组成及功能介绍1.1 系统构成本系统通过对授权IC卡的管理，实现对电梯的使用者、用梯权限、电梯的运行时间、楼层开放时段等等进行管理与控制，使物业管理部门可以轻松自如地管理乘梯用户和电梯，CB-32T智能电梯IC卡管理系统是一个集散式综合控制平台，组成结构如下：1）、IC卡管理中心（计算机软件）（初始登录密码为：空）2）、发卡器3）、CB-32TK控制器4）、读卡器5）、射频IC卡6）、其他附属产品等1.2 系统组成列表1.3 功能列表第二章控制器说明2.1 控制器参数CB-32TK内选控制器主要技术参数：1、输入电压：DC9～30V2、工作电流：<800mA3、使用环境温度：-40℃~+70℃4、使用环境相对湿度：20%~90% 不结露5、刷卡操作时间：<200毫秒6、读卡连接线最大长度：12米7、刷卡记录存储：循环存储20000条8、可管理乘梯卡数量：6万张9、黑名单：1万个10、电梯编号：1~255号自由设置11、平均无故障时间：>30000小时2.2 接口说明控制板实物图：接口说明：J1端口功能备注V+ 电源+ 直流9-30V电源输入GND 电源- 电源地P4R+ 485A 电脑连网485信号+P4R- 485B 电脑连网485信号- GND 地电源地J2端口功能备注L4R- 485B 楼宇对讲联动信号B L4R+ 485A 楼宇对讲联动信号A GND 信号地楼宇对讲联动信号地V+ 电源输出读卡器电源输出GND 电源地读卡器地D0 数据0 读卡器数据DATA0 D1 数据1 读卡器数据DATA1 GND 地紧急按钮开关地HF 恢复紧急按钮开关输入电路切换开关，当拨到左端（ON端）时，此时启用控制电路，启用IC 卡管理功能；当拨到（OFF端）时关闭IC卡管理电路，退出IC卡管理功能，电梯可自由选层。

DC5xD MK3系列发电机组控制器快速操作使用手册Ver1.6一、面板与显示说明◆DC50D MK3面板说明二、控制与操作说明名称主要功能停车键复位键返回键◆手/自动状态下，按下停止发电机组运转；◆在报警状态下，可以使任何报警停机复位；◆在停机过程中，按下此键，可以快速停机；◆在设置模式下，取消修改，返回上级菜单；◆在设置模式参数浏览模式下，按下后，退出设置界面并保存数据。

液晶屏左键上键右键确认/主页下键运行指示警告指示报警指示手动合/分闸负载合闸指示发电状态指示停车档/返回手动起动键手动档自动档报警记录LED 灯测试/消音测试市电合闸指示市电合闸LED 灯测试/消音手动起动键◆在手动模式下，按下此键起动发电机组；◆在手动测试模式下，按下此键可以使发动机组开始起动。

手动键◆按下此键，可以将控制器置于手动模式。

自动键◆按下此键，将控制器置于自动模式。

DC50D MK3报警记录键◆在停机档待机状态且无任何报警的状态下，按下此键，查看报警记录。

DC52D MK3测试键◆按下此键，可将控制器置于手动测试模式；◆在测试模式下，点击手动起动键后，会使静止的机组开始起动，在机组运转正常后自动切换至发电机供电，用于测试机组整个自动起动过程是否正常。

LED灯测试报警取消◆测试控制器所有LED灯是否正常，按下此键所有LED灯点亮，松手LED熄灭；◆在警告状态下，按下此键，可取消当前警告报警，控制器重新检测警告；◆在报警状态下，按下此键，可取消蜂鸣器鸣叫；◆长按此键3秒，可取消蜂鸣器鸣叫，再长按此键3秒，可恢复蜂鸣器鸣叫。

发电合/分闸键市电合/分闸键◆在手动模式下，按下此键，切换负载到发电供电/市电供电；左键◆在显示模式下，向前翻页；◆在设置模式下，按下此键可以左移光标位置；右键◆在显示模式下，向后翻页；◆在设置模式下，按下此键可以右移光标位置；上键◆在设置模式下，将可以向上翻动移动光标或增加光标所在数字；◆在历史故障界面，按下后向上移动光标；◆在显示模式下，向前翻页；下键◆在设置模式下，将可以向下移动光标或减少光标所在数字；◆在历史故障界面，按下后向下移动光标；◆在显示模式下，向后翻页；OK键◆在设置模式下，确认设置信息；◆在历史故障界面下，可以退出详细显示数据；◆在显示模式下，按下可回显示屏主页；◆按下持续3秒进入参数设置界面。

7 驱动系统的电气参数7.1 驱动控制器参数驱动控制器型号：BP1G-100/366.02C 控制器质量：19 kg外形尺寸(L×W×H)：363×322×241 mm工作电压范围：250～420 Vdc最低输入电压：250 Vdc冷却方式：水冷冷却水入口温度：≯55 °C控制线路输入电压范围： 9～17 Vdc7.2 主驱动电机参数电机型号：TYC4-FT300-270-8-C电动/发电功率：28/20 kW额定电压：190 VAC额定转矩：89 Nm峰值转矩：153 Nm额定转速：1750 rpm最高转速：6000 rpm绝缘等级：H电机质量：33 kg（不带前端盖）冷却水入口温度：≯55 °C7.3 ISG电机参数电机型号：TYC4-100/125-130-8-C电动/发电功率：3/7 kW额定电压：190 VAC额定转矩：24 Nm峰值转矩：56 Nm（0－560rpm）额定转速：3000 rpm最高转速：9000 rpm绝缘等级：H电机质量：14 kg冷却水入口温度：≯55 °C8 控制器外形及安装尺寸9 TYC4-FT300-270-8-C型三相永磁同步电机使用说明书9.1 产品概述1．产品型号TYC4-FT300-270-8-C，名称：三相永磁同步电动机。

2．主要用途本电机为三相永磁同步电动机，在控制器的控制下，电机能在宽广的速度范围内工作，以满足汽车特殊工况；在电机控制器的控制下，电机还能实现发电，以便给汽车中的电瓶组充电。

本电机的防护等级为IP55，能在汽车要求的工况下，作为混合动力轿车的动力驱动。

3．冷却方式，水冷。

电机机座为带有循环水道结构，水道的进出口的管接头为标准规格（G3/8″）。

4．主要技术参数额定功率 28（kW）额定电压 190（V）额定电流 190（A）额定转速 1750（r/min）最高转速 6000（r/min）额定频率 116.7（H z）接法 Y工作制 S8防护等级 IP55绝缘等级 H级5．主要外形尺寸和安装尺寸图9-1 电机外形图9.2 电机结构1——出线盒 2——电机定子 3——电机转子 4——电机后端盖 5——轴承 6——位置传感器图9-2 电机结构图9.3 电机安装和调试1．开箱后，应检查电机表面有无划痕，检查电机的外形尺寸（见图9-1）。
