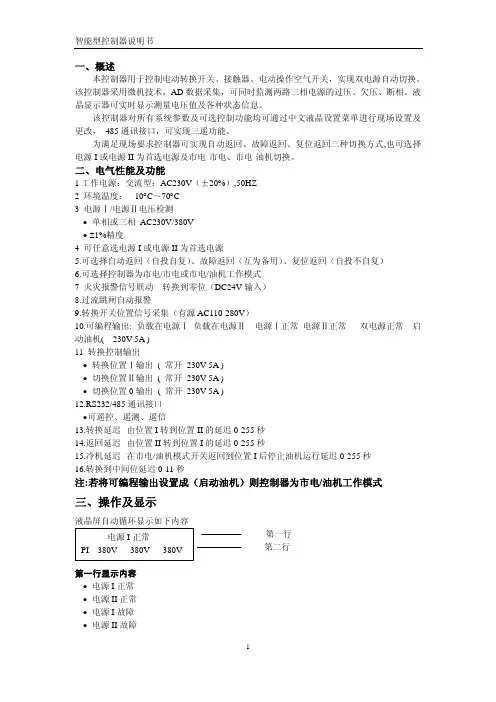

一、概述本控制器用于控制电动转换开关、接触器、电动操作空气开关,实现双电源自动切换。
该控制器采用微机技术,AD数据采集,可同时监测两路三相电源的过压、欠压、断相。
液晶显示器可实时显示测量电压值及各种状态信息。
该控制器对所有系统参数及可选控制功能均可通过中文液晶设置菜单进行现场设置及更改, 485通讯接口,可实现三遥功能。
为满足现场要求控制器可实现自动返回、故障返回、复位返回三种切换方式,也可选择电源I或电源II为首选电源及市电-市电、市电-油机切换。
二、电气性能及功能1工作电源:交流型:AC230V(±20%),50HZ2 环境温度: -10°C~70°C3 电源Ⅰ/电源Ⅱ电压检测•单相或三相 AC230V/380V•±1%精度4 可任意选电源I或电源II为首选电源5.可选择自动返回(自投自复)、故障返回(互为备用)、复位返回(自投不自复)6.可选择控制器为市电/市电或市电/油机工作模式7 火灾报警信号联动---转换到零位(DC24V输入)8.过流跳闸自动报警9.转换开关位置信号采集(有源AC110-280V)10.可编程输出: 负载在电源Ⅰ负载在电源Ⅱ电源Ⅰ正常电源Ⅱ正常双电源正常启动油机( 230V 5A )11 转换控制输出•转换位置Ⅰ输出 ( 常开230V 5A )•切换位置Ⅱ输出 ( 常开230V 5A )•切换位置0输出 ( 常开230V 5A )12.RS232/485通讯接口•可遥控、遥测、遥信13.转换延迟--由位置I转到位置II的延迟0-255秒14.返回延迟--由位置II转到位置I的延迟0-255秒15.冷机延迟--在市电/油机模式开关返回到位置I后停止油机运行延迟0-255秒16.转换到中间位延迟0-11秒注:若将可编程输出设置成(启动油机)则控制器为市电/油机工作模式三、操作及显示液晶屏自动循环显示如下内容第一行第二行第一行显示内容•电源I正常•电源II正常•电源I故障•电源II故障•自动工作方式•手动---位置I•手动---位置II•手动---位置O•遥控---位置I•遥控---位置II•位置II >位置I•位置I >位置II•跳闸或接线故障--------开关过流跳闸或位置返馈线联接错误•火警联动-----------------接收到火警联动信号•转换延迟XXX秒-----主电源转换到备用电源的延迟•返回延迟XXX秒-----备电源转换到主电源的延迟•冷机延迟XXX秒-----油机/市电工作模式,转换开关返回到市电取消启动油机信号注. 当电源I或电源II失电时转换到位置O功能无效第二行显示内容•第一路相电压/线电压 PI XXXV XXXV XXXV•第二路相电压/线电压 PII XXXV XXXV XXXV•电源I断相•电源II断相四、控制器遥测-遥信-遥控功能通过计算机通讯接口可进行远端遥控及电量采集。

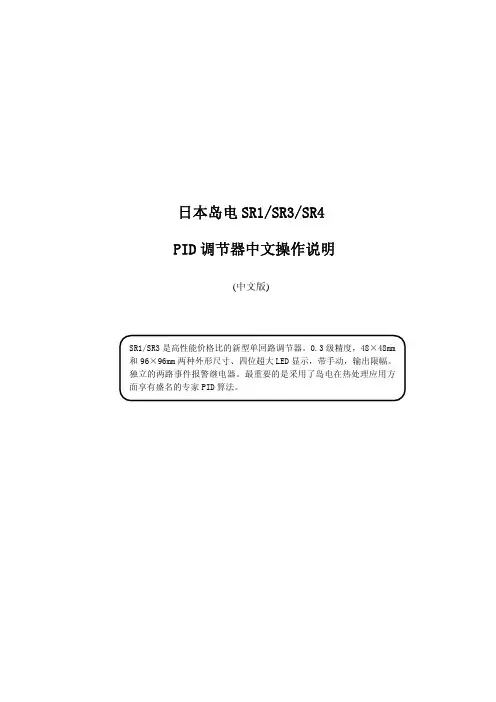

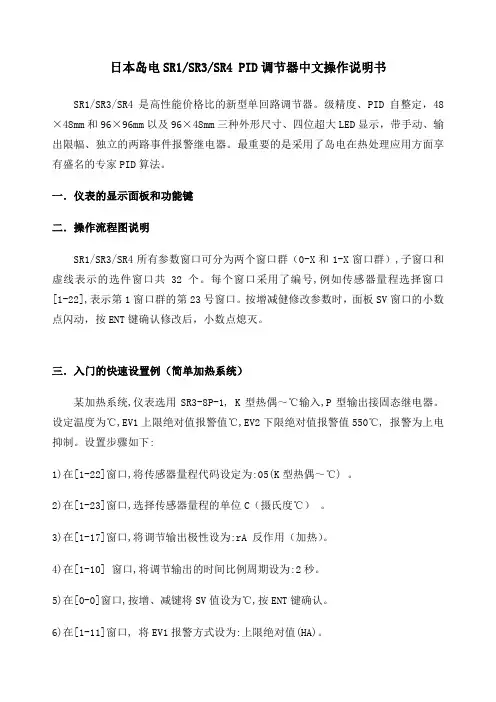

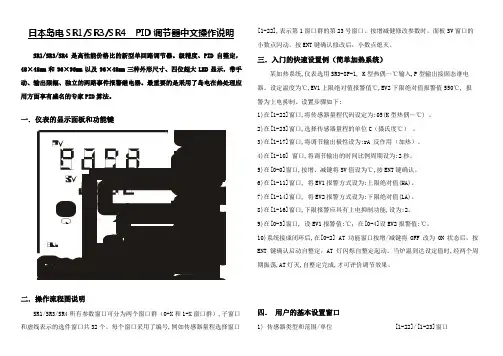

日本岛电SR1/SR3/SR4 PID调节器中文操作说明书SR1/SR3/SR4是高性能价格比的新型单回路调节器。
级精度、PID自整定,48×48mm和96×96mm以及96×48mm三种外形尺寸、四位超大LED显示,带手动、输出限幅、独立的两路事件报警继电器。
最重要的是采用了岛电在热处理应用方面享有盛名的专家PID算法。
一.仪表的显示面板和功能键二.操作流程图说明SR1/SR3/SR4所有参数窗口可分为两个窗口群(0-X和1-X窗口群),子窗口和虚线表示的选件窗口共32个。
每个窗口采用了编号,例如传感器量程选择窗口[1-22],表示第1窗口群的第23号窗口。
按增减健修改参数时,面板SV窗口的小数点闪动,按ENT键确认修改后,小数点熄灭。
三.入门的快速设置例(简单加热系统)某加热系统,仪表选用SR3-8P-1, K型热偶~℃输入,P型输出接固态继电器。
设定温度为℃,EV1上限绝对值报警值℃,EV2下限绝对值报警值550℃, 报警为上电抑制。
设置步骤如下:1)在[1-22]窗口,将传感器量程代码设定为:05(K型热偶~℃) 。
2)在[1-23]窗口,选择传感器量程的单位C(摄氏度℃)。
3)在[1-17]窗口,将调节输出极性设为:rA 反作用(加热)。
4)在[1-10] 窗口,将调节输出的时间比例周期设为:2秒。
5)在[0-0]窗口,按增、减键将SV值设为℃,按ENT键确认。
6)在[1-11]窗口, 将EV1报警方式设为:上限绝对值(HA)。
7)在[1-14]窗口, 将EV2报警方式设为:下限绝对值(LA)。
8)在[1-16]窗口,下限报警应具有上电抑制功能,设为:2。
9)在[0-3]窗口, 设EV1报警值:℃;在[0-4]设EV2报警值:℃。
10)系统接成闭环后,在[0-2] AT功能窗口按增/减键将OFF改为ON状态后,按ENT 键确认启动自整定,AT灯闪烁自整定起动。
srd术语解释-概述说明以及解释1.引言1.1 概述概述部分的内容可以包括以下内容:SRD(Software Requirements Document)是软件开发过程中的一个重要文档,它用于定义软件项目的需求和目标。
通过对需求的明确和具体描述,SRD可以帮助开发团队理解和满足客户的需求,确保软件开发过程的顺利进行。
在软件开发过程中,需求的正确理解和明确是至关重要的。
因为一个好的需求定义可以有效地提供开发工作的方向,避免后期的重大变更和返工,节省开发成本和时间。
而SRD作为一种标准化的需求文档,为开发团队提供了一个统一的参考,确保每个成员都对需求内容有清晰的了解。
SRD的具体内容包括但不局限于需求描述、功能规格、性能要求、界面设计、使用案例等。
通过对每个需求进行详细描述和分析,开发团队可以更好地理解客户的需求,从而设计出更加符合用户期望的软件产品。
在实际应用中,SRD适用于各种软件开发项目,包括Web应用、移动应用、桌面应用等。
无论是大型企业级项目还是小型个人项目,都可以通过编写SRD来明确需求,提高开发效率。
总之,概述部分的目的在于介绍SRD的重要性和应用范围。
通过对需求进行明确和具体的描述,SRD可以帮助开发团队更好地理解客户需求,提高软件开发的效率和质量。
在接下来的文章中,我们将详细介绍SRD 的意义和应用领域,以及展望SRD的未来发展。
文章结构指的是文章的组织方式和内容安排。
一个良好的文章结构能够帮助读者更好地理解文章的主题和内容,并带来更好的阅读体验。
在本文中,我们将介绍文章的结构以及各个部分的作用。
一篇完整的文章通常包括引言、正文和结论三个部分。
引言部分用于引导读者进入文章的主题,提供一些背景信息和让读者对文章感兴趣的内容。
正文部分是文章的核心,包括主要的论证和分析内容。
结论部分总结了文章的主要观点和论据,并给出对主题的进一步展望。
在本文中,我们将按照以下结构展开论述:1. 引言部分1.1 概述在这一部分,我们将简要介绍SRD的定义和背景,以及其在技术领域的重要性。
序 言序 言感谢您选购了本公司SR系列智能控制器,这说明您对本产品有了充分的了解。
为了您更好地使用本产品,烦请您在使用之前花些时间阅读以下本手册。
本手册将指导您如何安装、使用及软件编程,同时您将会发现本产品有更优越的性能,从而将会使您更方便地使用本产品。
SR系列智能控制器是一种采用功能块编程,并附有LCD液晶显示的智能控制器。
它将以往的PLC中需要用一大段指令程序才完成的控制功能换成用一个功能块来实现。
若干个功能块按照特定的方式连接在一起即可完成较为复杂的控制功能,从而将编程工作大大地简化。
SR系列智能控制器的应用极为广泛,可用于机械设备自动化配套、流程控制、楼宇自动控制等各个领域。
它真正使得自动控制走进生活的每个空间。
本手册将详细介绍SR系列控制器的功能特点及使用方法。
注意:1. 手册及机器之专利权属于亚锐电子有限公司,非经许可不得影印或转载本手册全部或部分内容。
2.公司保有设计及变更之权力,若有变更,恕无法另行通知。
3.手册尚有缺失,欢迎广大用户给与予赐教指正,及时与本公司取得联系,我们会将您的意见纳入下一版的修订之中。
1SR Intelligent Controller注意:1.本S R系列严格按照功能块号的先后顺序进行循环扫描执行。
功能块号小的先执行,功能块号大的后执行。
2.本S R系列中扩展模块、语音模块,遥控接收点模块以及前置通讯等模块要在主机模块之前接通电源,最迟应在和主机同时接通电源,不得迟于主机接通电源,否则主机在进行系统配置检测时可能检测不到这个模块而造成系统不能正常工作.2目录目 录第一部分 S R的基本操作与应用第一章 S R简介1.1 SR的结构 (1)1.2 SR系列产品命名规则 (2)1.3 SR系列产品规格型号 (3)1.4 SR特性 (5)第二章 S R的安装与接线2.1 SR的安装 (8)2.1.1 安装方法 (8)2.1.2 安装尺寸 (8)2.2 SR的接线 (10)2.2.1 电源连接 (10)2.2.2 输入连接 (10)2.2.3 输出连接 (12)2.2.4 SR系列产品配合连接 (14)第三章 S R功能块概述3.1 基本功能块(GF),共8个 (16)3.1.1 AND(与逻辑) (18)3.1.2 AND带RLO边缘检测 (19)3SR Intelligent Controller3.1.3 OR(或逻辑) (19)3.1.4 NOT(非逻辑) (20)3.1.5 XOR(异或逻辑) (21)3.1.6 NAND(与非逻辑) (21)3.1.7 NAND带RLO边缘检测 (22)3.1.8 NOR(或非逻辑) (23)3.2 特殊功能块(SF),共14个 (24)3.2.1 延时接通功能块(TOND) (26)3.2.2 延时断开功能块(TOFD) (27)3.2.3 脉冲继电器功能块(SPBL) (28)3.2.4 RS继电器功能块(TPBL) (29)3.2.5 时钟脉冲发生器功能块(BLNK) (30)3.2.6 保持接通延时继电器功能块(MTOD).313.2.7 单脉冲时间继电器功能块(PONS)..323.2.8 万能计数器功能块(UDCT) (33)3.2.9 通用模拟量比较器功能块(CMPR)..343.2.10 时间/计数比较器功能块(T/C-CMPR) (38)3.2.11 时钟开关功能块(SCHD) (40)3.2.12 时序输出功能块(TSEQ) (42)3.2.13 步序输出功能块(SSEQ) (44)3.2.14 小时增减功能块(HOUR) (45)3.2.15 属性脚说明 (45)3.3 SR输入输出点及语音类功能块,共8个 (47)4目录3.3.1 输入点(IN) (48)3.3.2 输出点(OUI) (49)3.3.3 遥控输入点(RCI) (50)3.3.4 电话输出信息功能块(DOUT) (50)3.3.5 电话输入功能块(D-IN) (53)3.3.6 播放语音段选择开关功能块(PMSG) (55)3.3.7 软件编程连接点(CONT) (56)3.3.8 人机界面编辑(SLCD) (57)第四章 人机界面S R-H M I模块的使用说明4.1 与传统控制器LCD的比较 (58)4.2 SR-HMI应用实例 (63)4.3 人机界面的编辑 (66)4.4 虚拟按键的使用 (74)4.5 口令设置 (76)4.6 SR-HMI软件帮助的使用 (77)4.7 SR-HMI使用说明 (77)4.7.1 系统时间的修改方法 (79)4.7.2 修改Counter的参数 (80)4.7.3 修改Timer的参数值 (80)4.7.4 修改Analog的参数值 (80)4.7.5 功能键的使用 (81)4.7.6 主机运行与停止状态的切换 (81)5SR Intelligent Controller4.8 SR-HMI屏幕上的错误信息含义及处理方法 (83)第五章 电话、语音模块5.1 语音模块结构 (86)5.2 语音模块与SR主机的连接 (87)5.3 语音模块使用说明 (88)5.4 语音模块使用举例 (91)5.5 语音软件说明 (95)5.6 语音模块软件使用举例 (98)5.7 录制语音段 (101)第六章 遥控模块与扩展模块6.1 遥控模块 (104)6.1.1 遥控接收模块的结构 (104)6.1.2 遥控模块与主机、语音模块的连接 (105)6.1.3 SR-TC遥控发射器使用 (107)6.2 扩展模块 (107)6.2.1 扩展模块的结构 (108)6.2.2 扩展模块的地址设置 (109)6.2.3 扩展模块的型号与接线 (109)6.3 SR系列产品实体图及其配件 (112)6目录第七章 S R系列技术参数7.1 SR-12MRAC/SR-22MRAC型技术参数 (115)7.2 SR-12MRDC/SR-22MRDC型技术参数 (116)7.3 SR-12MTDC/SR-22MTDC型技术参数 (118)7.4 SR-12MGDC/SR-22MGDC型技术参数 (119)7.5 SR-20ERA/SR-20ERD/SR-20ETD/SR-20EGD扩展模块技术参数 (120)7.6 电话收发号及语音模块 (124)7.7 遥控 (124)7.7.1 遥控接收模块 (124)7.7.2 遥控发射器 (124)7.8 SR系列产品通用技术参数 (124)第八章 SR的应用8.1 楼梯、大厅、走廊照明多功能开关 (126)8.2 自动门控制 (127)8.3 通风系统 (128)8.4 展示橱窗照明系统 (129)8.5 水塔自动供水系统 (130)第九章 品质保证声明7SR Intelligent Controller第十章 SR-WRT编程面板操作及功能10.1 SR-WRT的结构 (134)10.2 SR-WRT显示界面及功能 (135)10.3 SR-WRT的功能界面 (136)10.4 SR-WRT 的编程操作 (137)10.4.1 New Prg操作 (137)10.5 Edit Prg操作 (139)10.5.1 Edit FB操作 (139)10.5.2 Delete FB操作 (140)10.5.3 Insert FB操作 (141)10.6 File操作 (142)10.6.1 Rename操作 (142)10.6.2 Copy操作 (143)10.7 Set up操作 (145)10.8 Test A B操作 (146)10.9 SR-WRT编程举例 (149)8目录第二部分 SR编程软件SUPER CAD第一章 安装与卸载1.1 软件的安装 (158)1.2 软件的卸载 (163)第二章 SUPER CAD简介2.1 操作界面 (165)2.2 编辑窗口 (166)2.3 主要功能 (166)第三章 操作指令和功能块库3.1 功能指令 (168)3.1.1 文件 (168)3.1.2 编辑 (169)3.1.3 控制器 (169)3.1.4 通讯界面 (169)3.1.5 窗口 (170)3.1.6 设置 (170)3.1.7 帮助 (171)3.1.8 查找 (172)3.2 工具栏 (173)3.3 功能块库 (174)9SR Intelligent Controller3.3.1 功能块分类 (175)3.3.2 功能块属性设置及动作演示 (175)3.3.2.1 通用属性 (175)3.3.2.2 特殊属性设置 (176)第四章 基本操作4.1 开启文档 (187)4.1.1 开启新的文档 (187)4.1.2 开启原有文档 (188)4.2 编写功能图程序 (189)4.2.1 放置功能块 (189)4.2.2 功能块库介绍 (190)4.2.3 功能块表 (191)4.2.4 编辑功能块属性 (193)4.2.5 建立连线 (194)4.2.6 删除功能块或删除连线 (195)4.2.7 模拟运行 (196)4.2.8 存储和打印 (197)4.2.9 修改密码及读取 (198)警告本手册包含了您应该注意的事项以确保您的人身安全,以及保护产品和连接的设备。
4.4SCLTSD LevelTempControllerBecause switching points no longer have to be notifi ed at thetime of ordering, this reduces the large variety of mechanical level switches which are usually needed.TemperatureThe temperature of the medium is continually captured and shown on the display. Just as with the LevelController, all the switching outputs can be set individually. In this connection, all the convenient switch functions such as window and hysteresis, normally-closed and normally-open contacts and also an analogue output for temperature, are of course available.Reliable/safeA password enables unauthorised parameter changes to be avoided.UniversalIn combination with convenient switch functions such as hysteresis and window, and normally closed and normally open contacts, intelligent settings can be achieved with the LevelController ; these are not possible with mechanical level switches. This means that several switches can be replaced by a single Controller. In addition, with the optional analogue outputs there is the possibility of monitoring levels even more conveniently with a single control. Level: eg. leakage monitoringT emperature: eg. cooler, heating, warning, switch off.9 Proven measurement system 9 Rotatable 9 Level display 9 mm/inch/% display 9 High & low display 9 Analogue output 9 Switching outputs 9 Only one bore 9 No surge tube required 9 Genuine 5 mm resolution 9 Replaces several mechanical switchesWith the LevelTempController it is now possible to set and display separately both temperature and level on a common platform. It is in tank monitoring that the integra-tion of level and temperature opens up possibilities for you in a unique way.The LevelTempController combines the functions of a level/temperature switch, a level/temperature sensor and a level/temperature display:9 Level/temperature display(thermometer/sight glass)9 Switching outputs 9 Analogue signalLevelThe position of the fl oat is continually captured in fi ne steps (≥ 5 mm) and shown on the display in mm or inches. Because of continual capture of the level, there is no longer the danger from …stickiness“ of individual mechanical con-tacts. This substantially increases the operational safety of the installation being monitored.With the selectable percentage display, the fullness status is shown in a uniform manner to the operator independently of the tank shape. An offset (difference from probe to tank bottom) can also be input so that the level up from the tank bottom can be shown realistically.With the menu-driven level switching points, the most varied of applications can be conveniently achieved, or be sub-sequently corrected.4.4SCLTSD LevelTempControllerApplication exampleL e n g t h i n m mw e r e d g e r o b eEquipment on/off Switching output 1SP1 = 300 mm rSP1 = 60 mm Window function/normally open Fill tank Switching output 2SP2 = 260 mm rSP2 = 130 mm Hysteresis/normally closedTimeTimeSP1 = 60°C SP2 = 50°CEquipment on/off Switching output 1SP1 = 60 °C/rSP2 = 10 °C Window function/normally open CoolingSwitching output 2SP2 = 50 °C/rSP2 = 40 °C Hysteresis/normally openr a t u r e SCLSDApplication example see page 59.SCTSDApplication example see page 47.4.4 SCLTSD LevelTempControllerInstrument featuresOne connecting bore Compact 290° rotatable G3/4 BSPP DIN fl angeProven measurement systemHigh float dynamics Small construction Universal applicabilityElectronic damping Damping settableintegrated into rod end9 Optical interface 9Switch status displayEverything in view9 Angled display 9 Digital display 9 Large9 Luminescent 9 Display9 mm/inch/%9 Actual level9 High & low display 9 Temperature display 9 ºC/ºF 9 Actual temperatureEasy to operate 9 3 large keys 9 Display of units Connect as required 9 2 switching outputs 9 Analogue output 9 0…20 or 4…20 mA 9 Freely programmable 9 Scaleable9 Rugged9 Metal housing 9 Watertight9 9 Vibration-proof 9 Shock-proof9Settable with4.4 SCLTSD LevelTempControllerTechnical data*other seal materials (FKM, EPDM etc.) on request4.4 SCLTSD LevelTempControlle Display possibilities & connection designationsConnection designationSCLTSD-xxx-00-07 temperature/level respectively2 switching outputs;M12x1; 4-polePercentage display examplebn = brownmm display exampleSCLTSD-xxx-10-07 temperature/level respectively1 switching output; 1 analogue output;M12x1; 4-pole4.4 SCLTSD LevelTempController Dimensional drawings and Order codesbuilt-in length (L1)250/370/520 mmlevelSCLTSD-xxx-00-072 switching outputs; without analogue outputM12x1; plug-in connector; 4-poleTemperature2 switching outputs; without analogue outputM12x1; plug-in connector; 4-poleLevelSCLTSD-xxx-10-071 switching output; with analogue outputM12x1; plug-in connector; 4-poleTemperature1 switching output; with analogue outputM12x1; plug-in connector; 4-poleLevelSCLTSD-xxx-10-052 switching outputs; with analogue outputM12x1; plug-in connector; 5-poleTemperature2 switching outputs; with analogue outputsM12x1; plug-in connector; 5-poleAccessoriesPC Programming kit SCSD-PRG-KITFlange adaptor, 6-hole connection DIN 24557, part 2SCAF-3/4-90Connecting cable & separate plugsConnecting cable, made up SCK-400-xx-xx(open cable end)Cable length in m02 2 m05 5 m10 10 mPlug-in connector45 M12 cable socket; straight55 M12 cable socket; 90° angledSeparate plugsM12 cable socket; straight SCK-145M12 cable socket; 90° angled SCK-155 L1 = probe lengthL2 = active rangeSCLTSD LevelTempControllerSCLTSD-xxx-10-05 temperature/level respectively2 switching outputs; 1 analogue output;M12x1; 5-pole。
SDP电梯控制系统使用说明书北京索德电气工业有限公司目录安全 (2)系统简述 (3)一系统主要构成 (4)二操作器 (5)三基本功能 (9)四接线 (10)五电梯调试 (14)六参数 (17)七故障及故障处理 (26)八安装 (29)安全只有专业人员才能进行电气安装 警告1 SDP电梯控制器只应用在固定安装2 当控制器通电后,不要做任何测量。
3当控制器和主电源断开后,请等到散热风扇停止转动以及操作器指示灯熄灭(如果没有使用操作器,请检查控制单元上的指示灯),至少5分钟后,才能在控制器线路上进行工作。
该时间没到之前,连机盖也不要打开。
4 不要对SDP电梯控制器任何部件作耐压试验。
否则将会带来破坏性后果。
5 对电机电缆做任何测试前,应将电机电缆与控制器断开。
6 不要接触电路板上的IC电路,静电电压会对器件造成损伤。
7 在控制器通电前,确保控制器机盖已经盖好。
注意! WARNING 1当SDP电梯控制器通电后,功率单元即带电。
即使电机没有运行,也不要触摸U,V,W接线端及制动电阻接线端,此时有触电的危险2虽然控制I/O端子与电源电压隔离,即使控制器没有上电,但继电器输出端和其它I/O端子仍有可能带有危险电压。
(1)SDP(2)电梯控制器内部接地故障保护仅保护电梯控制器,不保护电机或电机电缆的接地故障。
系统简述S DP电梯控制系统,是索德电气公司开发的第三代一体化电梯控制系统,集驱动控制与逻辑控制为一体,系统采用工业现场总线CAN—BUS通讯协议,使系统构成更简单、性能更可靠、调试更简便。
◆主要特点:1.专业化设计:集驱动控制与逻辑控制为一体,集同步驱动与异步驱动为一体。
2.N条曲线:系统根据层高以最佳的速度优化运行。
3.智能启动控制:采用智能转矩控制,实现无称重传感器平稳启动。
4.运行模式:系统设计了二种运行模式,适应不同用户要求,即高效运行、舒适运行。
5.电机静态自学习:无需脱开负载即可实现电机自学习。
SRD控制器使用说明书
一.接线原理图
警告:所有端子和连线禁止带电插拔,否则,可能触电或损坏元器件!
二.显示面板
显示面板用于设定、查询、显示各种参数,以及某些实时数据。
具体参数列表如下: 设定参数(开机启动时):
+24V
on/off 0-10V 4-20mA GND AI(1)
J6
77
70727173两线制4~20mA湿度传感器接线原理图
4~20mA 信号
-
+
设定参数(正常工作时):
测量参数:
从以上列表可以看出,设定或查询的参数分为三类:第一类为开机启动时设定的参数,第二类为开机启动后正常工作时设定的参数,第三类为正常工作时可查询的某些测量参数。
第一类开机启动时设定的参数,需要在开机启动前(或复位前)
按住P0”,表示要求输入密码,
按0”
码正确,屏幕显示“P1”,表示要求输入下位机地址,如密码错误,
参数设置程序退出。
显示“P1”后,按
P2”,表示要求输入“加湿器类型”,……,以此类推,可查询设定“加湿器工作类型”、“排水阀类型”、“输出功率控制方式”、“AI(1)输入信号类型”、“AI(2)输入信号类型”、“水箱高温保护温度”、“湿度闭环控制参数1”、“湿度闭环控制参数2”、“温度传感器误差修正值”、“限时补水时间”和“常态下屏幕显示内容”。
此类参数为关键性重要参数,一般出厂或安装时设定,此后原则上不再更改。
第二类正常工作时设定的参数,为开机后,由用户设定的参数,
设定这些参数不用密码。
操作方法为:待开机后,按住2秒以上,松开,屏幕显示“F1”,即湿度设定值,具体设定方法雷同第一类参数,依次查询设定F1、F2、……等等。
第三类正常工作时查询的参数,为开机后,用户可查询的实时数
据。
操作方法为:待开机启动后,按2秒),松开,屏
幕显示“C1”,再按
“C2”,……,直到显示完4个实时参数,退出。
正常工作时,屏幕显示的实时参数类型,由第一类参数中的“P13”设定。
在进行键盘操作,查询或设定参数时,某时间段不按键,程序自动退出。
此时间段在“设定参数(开机启动时)”为1分钟,在“设定参数(正常工作时)”为15秒,在“测量参数”为5秒。
三.七种报警
⒈E01——温度开关超温报警。
停机,需按
后,解除报警,恢复工作。
⒉E02——温度传感器超温报警。
停机,需按
电后,解除报警,恢复工作。
⒊E03——浮子异常报警(指逻辑错误或者被污物卡住)。
停机,
需按
子组合时(显示“CH–F”),进水或排水20分钟仍不能到达指定水位,认为浮子故障,仍然“E03”报警。
⒋E04——接触器或其驱动电路故障。
停机,需按
新上电后,解除报警,恢复工作。
⒌E05——泡沫报警。
不停机,如1小时内不再出现泡沫,自动解除。
⒍E06——超低水位报警。
停机,待水位上升至低水位浮子以
上时,自动解除报警,恢复工作。
⒎E07——超高水位报警。
不停机,如1小时内不再出现超高水位,自动解除。
四.几种提示符号
⒈“no”表示没有连接温度传感器。
加湿器仍然正常工作,但不进行工作前的预热。
⒉“CH–F”表示控制器正在检查浮子组合是否存在堵塞、逻辑错误等问题。
若存在问题,则停机,“E03”报警。
此检查通常发生在状态转变、发生超高水位、察觉泡沫等情况下,但间隔时间不短于1小时。
⒊“UL”表示加湿器到达人工维护时间,需进行除垢、更换
5秒以上,松开后屏幕显示“----”,表示此维护累计时间已清除。
安装、维修人员须知
⒈“提醒人工维护”的时间累计出厂前应清除,清除方法是:在非
5秒以上,松开后屏幕显示“----”,表示此累计时间已清除。
⒉“累计工作时间”出厂前也应清除,方法是:查询“累计工作时
间F9”5秒,屏幕显示“0000”,表示累计工作时间已清除。
