TB10443-2010铁路建设项目资料管理规程

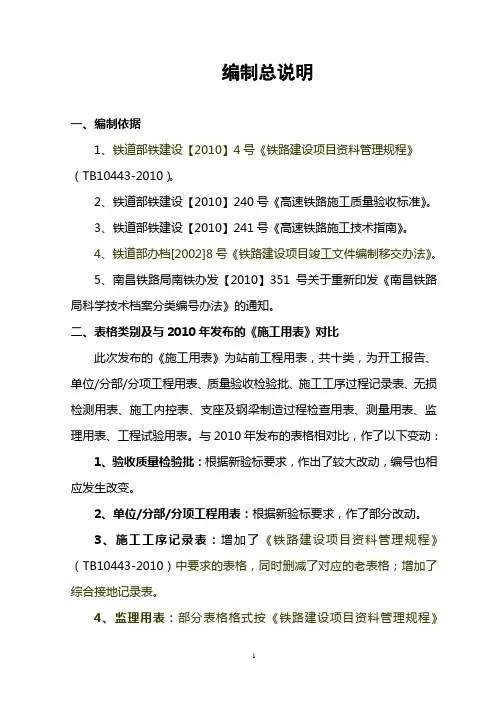

编制总说明一、编制依据1、铁道部铁建设【2010】4号《铁路建设项目资料管理规程》（TB10443-2010）。

2、铁道部铁建设【2010】240号《高速铁路施工质量验收标准》。

3、铁道部铁建设【2010】241号《高速铁路施工技术指南》。

4、铁道部办档[2002]8号《铁路建设项目竣工文件编制移交办法》。

5、南昌铁路局南铁办发【2010】351号关于重新印发《南昌铁路局科学技术档案分类编号办法》的通知。

二、表格类别及与2010年发布的《施工用表》对比此次发布的《施工用表》为站前工程用表，共十类，为开工报告、单位/分部/分项工程用表、质量验收检验批、施工工序过程记录表、无损检测用表、施工内控表、支座及钢梁制造过程检查用表、测量用表、监理用表、工程试验用表。

与2010年发布的表格相对比，作了以下变动：1、验收质量检验批：根据新验标要求，作出了较大改动，编号也相应发生改变。

2、单位/分部/分项工程用表：根据新验标要求，作了部分改动。

3、施工工序记录表：增加了《铁路建设项目资料管理规程》（TB10443-2010）中要求的表格，同时删减了对应的老表格；增加了综合接地记录表。

4、监理用表：部分表格格式按《铁路建设项目资料管理规程》（TB10443-2010）进行了修改，按规程要求增加了《测量实施方案报审表》和《试验实施方案报审表》，同时取消了部分基本用不上的表格。

5、工程试验表格：全部更新为按铁建设【2009】27号文《铁路工程试验表格》执行，在此基础上，根据新验标要求，对部分表格进行了修改。

6、测量用表：A、废除表格：施工测量放样记录表（一），B、新增：1)高程测量记录表2)施工测量放样记录表C、对以下表格进行了修改：1)变形监测网测量检验批质量验收记录表2)控制测量检验批质量验收记录表3)施工测量检验批质量验收记录表4)施工复测检验批质量验收记录表7、其它施工用表基本未变动。

三、填制说明1. 表格格式（1）所有施工用表除另有特别要求外，一般采用70g A4纸张格式，页边距统一采用上下边距20mm、左边距25mm、右边距15mm。

铁路扩能改造工程建设项目档案管理、竣工文件整理方法与归档要求◆本讲内容共分四部分：第一部分介绍建设项目档案管理第二部分介绍各专业竣工文件归档范围综合要求第三部分介绍竣工文件整理要求第四部分各专业档案代码规范◆主要参考文献：《国家重大建设项目文件归档要求与档案整理规范》（DA/T 28 -2002）《科学技术档案的一般构成》（GB T11822-2008）《重大建设项目档案验收办法》(档发［2006］2号)《铁路建设项目竣工文件编制移交办法》（办档〔2002〕8号）《铁路建设项目资料管理规程》（TB.10443-2010）《铁路科学技术档案分类与代码》（TB.T1588-2005）铁路基本建设项目档案相关术语(介绍)：⒈单项工程：指建设项目具有独立设计文件、可独立组织施工，建成后可以独立发挥生产能力或工程效益的工程。

⒉单位工程：指具有独立设计文件，可独立组织施工，但建成后不能独立发挥生产能力或工程效益工程。

⒊建设项目资料：建设项目在立项、审批、招投标、勘察设计、施工、监理及竣工验收过程中形成的不同载体形式的文字、图表、声像等资料。

⒋竣工资料(说明：在《铁路建设项目资料管理规程》（TB.10443-2010）中为竣工文件)：建设项目竣工验收后，需要向接管单位及档案管理部门移交归档的建设项目资料。

⒌建设管理资料：建设单位在建设项目实施过程中形成、收集的资料。

⒍勘察设计资料：建设项目的勘察、设计资料，含变更设计资料和工程咨询资料等。

⒎监理资料：监理过程中形成的资料。

⒏竣工验收资料：建设项目在静态验收、动态验收、初步验收、安全评估和国家验收过程中形成的资料。

说明：作为施工单位组卷时每个单位工程验收结束即可组卷，既到单位工程质量验收记录。

而静态验收、动态验收、初步验收、安全评估和国家验收过程中形成的资料由建设单位集中组卷。

第一章铁路建设项目档案管理一、建设项目档案工作组织体系我们说建设项目档案是一个全员、全过程、全覆盖的过程。

青荣城际铁路工程建设项目档案管理办法目录第一章总则 (1)第二章制定依据 (2)第三章适用范围 (4)第四章项目文件管理 (4)第五章项目文件的形成 (6)第六章项目文件的组成与内容 (7)第七章项目文件整理与案卷质量标准要求 (10)第八章项目文件的交接手续和份数 (15)第九章附则 (18)附件一：铁路建设项目档案归档范围内容表 (15)附件二：竣工文件分送单位和数量表 (21)附件三：工程文件组卷原则、方法和质量要求 (30)附件四：监理档案案卷标题 (44)青荣城际铁路工程建设项目档案管理办法第一章总则第一条根据《国家重大建设项目文件归档要求与档案整理规范》（DA/T28－2002）规定，按照原铁道部《铁路建设项目资料管理规程》（TB10443－2010）和相关规范、办法要求，结合新建青岛至荣成城际铁路（以下简称青荣铁路）工程实际，制定《青荣城际铁路工程建设项目档案管理办法》。

第二条青荣铁路建设项目档案，是指在青荣铁路建设过程中形成的，如实反映工程立项、实施过程和建设项目实体状况，经过鉴定、整理并归档的项目文件，即青荣铁路建设项目在评估、立项、审批、招投标、勘察、设计、土地征用、施工、监理、竣工验收、联调联试等全过程中形成的文字、图表、声像等全部文件，以及与纸质文件材料相对应的电子文件。

按照《铁路建设项目资料管理规程》（TB10443－2010）和《铁路建设项目竣工文件编制移交办法》（办档[2002]8号）等规定中各专业所包含的内容，青荣铁路建设项目档案文件内容和责任分工是：建设管理（A类）、由建设单位负责编制，勘察设计（B类）、由勘察设计单位负责编制，施工（C类）和竣工验收（E类）、由建设单位组织，施工单位负责编制，监理（D类）由监理单位负责编制。

第三条青荣铁路建设项目文件，是项目建设的真实记录和形成建设项目档案的主体，是反映工程项目建设全过程的有效载体，是质量责任追溯，建设项目稽查、审计、监督、管理、验收的重要凭证，也是建设项目运营后进行维修、养护、改造、管理的基础文件材料。

表工程项目名称：施工合同段：编号：表工程项目名称：施工合同段：编号：工程项目名称：施工合同段：编号：表工程项目名称：施工合同段：编号：工程项目名称：施工合同段：编号：表工程项目名称：施工合同段：编号：表A.0.7 进场材料／构配件／设备报验表（入档）工程项目名称：施工合同段：编号：表A.0.8 工程开工／复工申请表（入档）工程项目名称：施工合同段：编号：表工程项目名称：施工合同段：编号：表A.0.10 施工复测／测量放样报验表（入档）工程项目名称：施工合同段：编号：表A.0.11 工程质量事故报告单（入档）工程项目名称：施工合同段：编号：表A.0.12 旁站监理记录表（入档）工程项目名称：施工合同段：编号：工程项目名称：施工合同段：编号：工程项目名称：施工合同段：编号：表A.0.15 工程暂停令（入档）工程项目名称：施工合同段：编号：表A.0.16 工程复工令（入档）工程项目名称：施工合同段：编号：表A.0.17 工程延期报审表（入档）工程项目名称：施工合同段：编号：表A.0.18 索赔申请表（入档）工程项目名称：施工合同段：编号：表A.0.19 索赔审批表（入档）工程项目名称：施工合同段：编号：表A.0.20 变更设计提议表（入档）工程项目名称：施工合同段：编号：表A.0.21 监理日志（记）式样（日志入档、日记不入档）（工程项目名称）监理日志（记）标段名称：工程名称：施工里程：施工单位：监理单位：开工日期：年月日竣工日期：年月日（第册共册）监理日志（记）第页共页记录人附录表B.0.1 设计技术交底记录编号:表编号：表C.0.1 打入桩施工记录（入档）编号：WORD.表C.0.2 钻孔桩钻孔及清孔记录（入档）编号：WORD.表C.0.4预应力混凝土简支梁终X拉记录（入档）编号：WORD.表C.0.5 预应力混凝土连续梁X拉记录（入档）编号：WORD.表C.0.8 粉体喷射搅拌桩施工记录（入档）编号：表C.0.9 浆体喷射搅拌桩施工记录（入档）编号：表C.0.10 高压旋喷桩施工记录（入档）编号：表C.0.11 水泥粉煤灰碎石桩（入档）编号：表C.0.12强夯施工记录（入档）编号：表C.0.3 基坑开挖施工记录（入档）编号：表C.0.6 预应力混凝土梁孔道压浆记录（入档）编号：表C.0.7 预应力混凝土梁孔封锚（端）记录（入档）编号：表C.0.13 隧道开挖断面及地质状况检查记录（入档）编号：设计高程 拱 顶 隧 底 设计宽度每 侧全 宽实际开挖断面检查记录部位允许最大超挖值实测超挖值断面轮廓示意图DK +A B C D E F G隧底图形素描：断层、节理的位置、走向倾向；溶洞、空洞、采空区地位置；坍方位置、大小；偏帮部位；岩爆部位；渗水涌水的位置等。

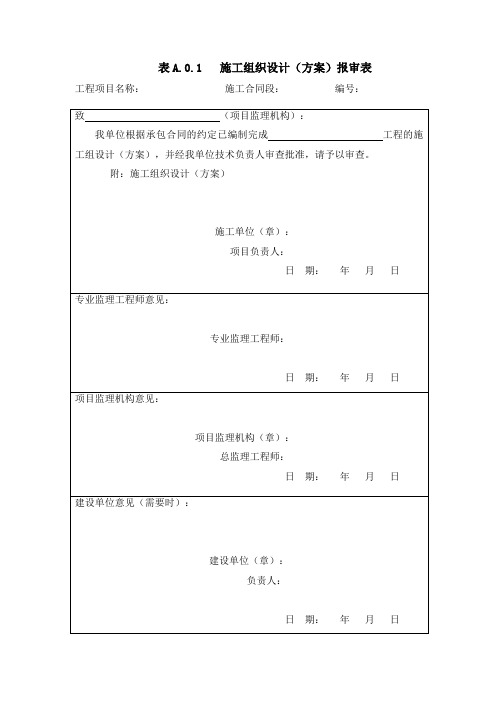

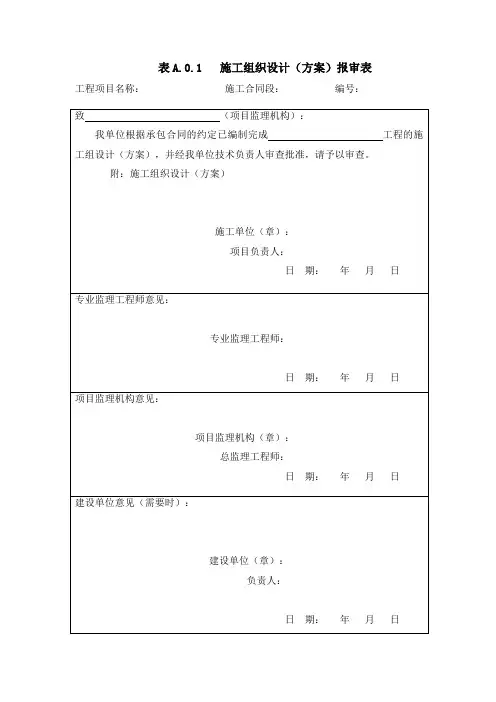

表A.0.1 施工组织设计（方案）报审表工程项目名称：施工合同段：编号：工程项目名称：施工合同段：编号：工程项目名称：施工合同段：编号：工程项目名称：施工合同段：编号：表A.0.5 主要进场人员报审表工程项目名称：施工合同段：编号：工程项目名称：施工合同段：编号：工程项目名称：施工合同段：编号：工程项目名称：施工合同段：编号：工程项目名称：施工合同段：编号：工程项目名称：施工合同段：编号：工程项目名称：施工合同段：编号：工程项目名称：施工合同段：编号：工程项目名称：施工合同段：编号：工程项目名称：龙井站舍改造工程施工合同段：编号：01表A.0.15 工程暂停令工程项目名称：施工合同段：编号：工程项目名称：施工合同段：编号：工程项目名称：施工合同段：编号：工程项目名称：施工合同段：编号：工程项目名称：施工合同段：编号：工程项目名称：施工合同段：编号：（工程项目名称）监理日志（记）标段名称：工程名称：施工里程：施工单位：监理单位：开工日期：年月日竣工日期：年月日（第册共册）监理日志（记）第页共页记录人附录B 设计技术交底及交接桩用表表B.0.1 设计技术交底记录编号:编号：表C.0.1 打入桩施工记录编号：表C.0.2 钻孔桩钻孔及清孔记录编号：编号：编号：编号：编号：编号：编号：表C.0.12强夯施工记录编号：表C.0.3 基坑开挖施工记录编号：表C.0.6 预应力混凝土梁孔道压浆记录编号：表C.0.7 预应力混凝土梁孔封锚（端）记录编号：表C.0.13 隧道开挖断面及地质状况检查记录编号：编号：编号：表A.0.16 施工日志式样（工程项目名称）施工日志标段名称：工程名称：施工里程：施工单位：开工日期：年月日竣工日期：年月日（第册共册）施工日志第页共页记录人附录D 施工质量验收记录用表表D.0.1 检验批质量记录D.0.2 分项工程质量验收记录D.0.3 分部工程质量验收记录。

表A.0.1 施工组织设计（方案）报审表工程项目名称：施工合同段：编号：工程项目名称：施工合同段：编号：工程项目名称：施工合同段：编号：工程项目名称：施工合同段：编号：表A.0.5 主要进场人员报审表工程项目名称：施工合同段：编号：表A.0.6 进场施工机械、设备报验表工程项目名称：施工合同段：编号：表A.0.7 进场材料／构配件／设备报验表工程项目名称：施工合同段：编号：表A.0.8 工程开工／复工申请表工程项目名称：施工合同段：编号：表A.0.9 施工现场质量管理检查记录工程项目名称：施工合同段：编号：表A.0.10 施工复测／测量放样报验表工程项目名称：施工合同段：编号：表A.0.11 工程质量事故报告单工程项目名称：施工合同段：编号：表A.0.12 旁站监理记录表工程项目名称：施工合同段：编号：表A.0.13 监理工程师通知单工程项目名称：施工合同段：编号：表A.0.14 监理工程师通知回复单工程项目名称：施工合同段：编号：表A.0.15 工程暂停令工程项目名称：施工合同段：编号：表A.0.16 工程复工令工程项目名称：施工合同段：编号：表A.0.17 工程延期报审表工程项目名称：施工合同段：编号：表A.0.18 索赔申请表工程项目名称：施工合同段：编号：表A.0.19 索赔审批表工程项目名称：施工合同段：编号：表A.0.20 变更设计提议表工程项目名称：施工合同段：编号：表A.0.21 监理日志（记）式样（工程项目名称）监理日志（记）标段名称：工程名称：施工里程：施工单位：监理单位：开工日期：年月日竣工日期：年月日（第册共册）监理日志（记）第页共页记录人附录B 设计技术交底及交接桩用表表B.0.1 设计技术交底记录编号:表B.0.2 交接桩记录编号：表C.0.1 打入桩施工记录编号：可编辑表C.0.2 钻孔桩钻孔及清孔记录编号：可编辑表C.0.4预应力混凝土简支梁终张拉记录编号：可编辑表C.0.5 预应力混凝土连续梁张拉记录编号：表C.0.8 粉体喷射搅拌桩施工记录编号：表C.0.9 浆体喷射搅拌桩施工记录编号：表C.0.10 高压旋喷桩施工记录编号：表C.0.11 水泥粉煤灰碎石桩编号：表C.0.12强夯施工记录编号：表C.0.3 基坑开挖施工记录编号：表C.0.6 预应力混凝土梁孔道压浆记录编号：表C.0.7 预应力混凝土梁孔封锚（端）记录编号：自检结论专职质量检查员：施工技术负责人：年月日表C.0.13 隧道开挖断面及地质状况检查记录编号：单位（标段）名称单位工程施工单位施工里程距洞口距离埋深地下水渗（涌）水量及部位：围岩级别实际施工设计稳定性洞周开挖断面设计高程拱顶隧底设计宽度每侧全宽实际开挖断面检查记录部位允许最大超挖值实测超挖值断面轮廓示意图DK +A B C D E F G隧底图形素描：断层、节理的位置、走向倾向；溶洞、空洞、采空区地位置；坍方位置、大小；偏帮部位；岩爆部位；渗水涌水的位置等。

表C.0.1 打入桩施工记录编号：工程（标段）名称施工单位单位工程桩顶设计高程里程及工点部位桩机类型桩的规格桩设计桩长桩号打桩日期节数桩入土每米锤击次数（击）最后阶段倾斜度最后桩顶高程（m）桩位偏差（mm）接桩时间1 2 3 4 5 6 7 8 9 10送桩锤击数落锤高度（m）平均贯入度（cm/10击）设计值（%）实际值（%）作业人：记录人：专职质量检查员：施工技术负责人：年月日表C.0.2 钻孔桩钻孔及清孔记录编号：工程（标段）名称施工单位钻机类型及编号单位工程钻孔起讫时间钻头类型及直径部位桩号设计桩顶高程（m）转盘顶高程（m）桩径（m）设计孔深（m）设计孔底高程（m）护筒顶高程（m）月日时间工作内容钻压（t）转速（r/min）钻杆长度（m）钻进（m）孔底高程（m）地质情况泥浆比重作业人记录人起止小计编号本次累计本次累计换钻头记录：第次换钻头：原钻头高度 m，新钻头高度 m。

记录人：日期：第次换钻头：原钻头高度 m，新钻头高度 m。

记录人：日期：第次换钻头：原钻头高度 m，新钻头高度 m。

记录人：日期：清孔记录记录人：日期：开始清孔时间清孔结束时间清孔方式注入泥浆比重清孔结束泥浆比重清孔后孔径清孔前孔底高程清空后孔底高程清孔后沉渣厚度专职质量检查员：施工技术负责人：监理工程师：年月日表C.0.4预应力混凝土简支梁终张拉记录编号：工程（标段）名称施工单位单位工程梁号浇注日期张拉日期张拉时混凝土强度张拉时混凝土弹性模量锚具、夹具厂家锚具、夹具型号试验情况环境温度（℃）校验记录左端（大里程端）千斤顶编号：校验日期：油表编号：校验日期：右端（小里程端）千斤顶编号：校验日期：油表编号：校验日期：张拉顺序钢束编号初始应力（MPa）控制应力（MPa）测量刚出伸长（mm）偏差（%）钢绞线回缩（mm）初始应力控制应力预/初张拉伸长值预/初张拉至终张拉的伸长值刚束总伸长值计算伸长值应力值/油表值应力值/油表值活塞伸出量夹片外露活塞伸出量夹片外露左A 右C 左E 右G 左B 右D 左F 右H 左右12345678910滑丝断丝情况预制梁体弹性上拱（mm）张拉操作人端别开油泵人测量人左端右端记录人：专职质量检查员：施工技术负责人：监理工程师：年月日表C.0.5 预应力混凝土连续梁张拉记录编号：工程（标段）名称施工单位单位工程里程桥名梁型部位量浇注日期张拉日期张拉时混凝土强度张拉时混凝土弹性模量钢束方向锚具、夹具厂家锚具、夹具型号试验情况环境温度（℃）校验记录左端（大里程端）千斤顶编号：校验日期：油表编号：校验日期：右端（小里程端）千斤顶编号：校验日期：油表编号：校验日期：张拉顺序钢束编号锚下控制张拉力（KN）项目张拉阶段理论伸长值ΔL（mm）实际伸长值ΔL'（mm）伸长值差ΔL''=ΔL'-ΔL（mm）伸长率偏差Δ=(ΔL''/ΔL)%内缩量（mm）初读数20%第一行行程40%第二行行程100%油表读数伸长值油表读数伸长值油表读数伸长值油表读数伸长值油表读数伸长值油表读数伸长值滑丝断丝情况开油泵人测量人记录人：专职质量检查员：施工技术负责人：年月日表C.0.8 粉体喷射搅拌桩施工记录编号：工程（标段）名称施工单位单位工程里程及部位布桩形式施工日期设备名称及型号设计桩径水泥品种牌号桩号起止时间钻进速度地面高程（m）设计桩底高程（m）设计桩底高程（m）设计桩长（m）施工桩长（m）成桩直径（m）喷射压力（MPa）水泥用量（m³）持力层作用电流（A）作业人记录人：专职质量检查员：施工技术负责人：年月日表C.0.9 浆体喷射搅拌桩施工记录编号：工程（标段）名称施工单位单位工程里程及部位布桩形式施工日期设备名称及型号设计桩径水泥浆施工配合比桩号起止时间钻进速度地面高程（m）设计桩底高程（m）设计桩底高程（m）设计桩长（m）施工桩长（m）成桩直径（m）喷射压力（MPa）水泥浆用量（m³）持力层作用电流（A）作业人记录人：专职质量检查员：施工技术负责人：年月日表C.0.10 高压旋喷桩施工记录编号：工程（标段）名称施工单位单位工程里程及部位布桩形式施工日期设备名称及型号设计桩径水泥浆施工配合比桩号起止时间地面高程（m）设计桩底高程（m）施工桩底高程（m）设计桩长（m）施工桩长（m）成桩直径（m）旋转速度（r/s）提升速度（m/s）喷浆压力（MPa）设计喷浆量（m³）实际喷浆量（m³）作业人记录人：专职质量检查员：施工技术负责人：年月日表C.0.11 水泥粉煤灰碎石桩编号：工程（标段）名称施工单位单位工程里程及部位布桩形式施工日期钻孔设备设计桩径混合料配合比桩号设计地面高程（m）设计桩长（m）实测地面高程（m）钻孔深度（m）钻孔电流（A）成孔起止时间成孔作业人成桩起止时间成桩作业人施工桩顶高程（m）混合料灌注量（m³）地质情况简述记录人：专职质量检查员：施工技术负责人：年月日表C.0.12强夯施工记录编号：工程（标段）名称施工单位单位工程里程及工点部位设备型号天气夯锤重量（t）落距（m）锤底面积（㎡）夯点编号第遍施工日期夯击次数及下沉量总沉降量（cm）1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18填料数（m³）最后二击平均下沉量（cm）记录人：专职质量检查员：施工技术负责人：年月日表C.0.3 基坑开挖施工记录编号：工程（标段）名称施工单位单位工程基坑名称及里程1．坑底设计高程，实际开挖坑底高程。

中华人民共和国行业标准TBTB 10443—2010P J 978—2010铁路建设项目资料管理规程Code for records management of railwayconstruction project2010—01—04发布2010—01—04实施中华人民共和国铁道部发布1 总则1.0.1 为统一和规范铁路建设项目资料管理工作，提高标准化管理水平，制定本规程。

1.0.2 本规程适用于新建、改建铁路建设项目的资料管理。

1.0.3 建设项目资料应以管理制度标准化、人员配备标准化、现场管理标准化、过程控制标准化为基础，全面反映质量、安全、工期、投资效益、环境保护和科技创新等目标控制体系要素。

1.0.4 建设项目资料的形成、收集和整理工作应与工程进度同步进行，并做到系统、完整、真实、准确，保证其具有有效的查考利用价值和完备的质量责任追溯功能。

1.0.5 建设、勘察设计、施工、监理等单位应制定建设项目资料管理工作标准和岗位责任制，并定期进行检查、控制和考核。

1.0.6 建设项目资料应积极采用信息化手段进行管理，不断提高资料管理工作的质量和水平。

电子文件的管理应符合相关标准的规定。

1.0.7 建设项目资料应字迹清楚，图表整洁，图样规范，签认手续完备。

1.0.8 建设项目资料应按规范性格式进行填写。

当现行标准和有关管理办法中尚无规范性格式时，应由建设单位根据工程特点和资料内容进行统一。

1.0.9 建设各方应按有关规定做好资料的归档管理工作，并应根据其内容、属性和重要程度等确定归档范围和保管期限。

1.0.10 竣工文件形成后应按规定进行移交、归档，且应按不低于长期保管的期限进行管理。

1.0.11 建设项目资料应按现行法律、法规和相关规章制度的规定做好保密工作。

1.0.12 建设项目资料管理除应符合本规程外，尚应符合国家现行有关标准的规定。

4.1.2 建设管理资料（A类）应符合表4.1.2的规定。

中铁二院昆明公司EPC总承包工程项目档案资料管理办法《建筑工程文件归档整理规范》（GB/T50328-2014）、《铁路建设项目资料管理规程》（TB10443-2010）、《中国铁路总公司铁路建设项目档案管理办法》（铁总挡史﹝2018﹞29号）中铁二院昆明公司EPC总承包工程项目部2019年10月26日EPC总承包工程项目档案资料管理办法第一条项目工程文件的形成和积累是项目文件产生于项目建设全过程。

其形成、积累和管理应列入项目建设计划和有关部门及人员的职责范围、工作标准或岗位责任制。

并有相应的检查、控制及考核措施。

第二条项目建设各阶段文件的收集及其责任2.1.项目准备阶段建设单位各机构负责收集、积累和整理项目前期文件以及设备，工艺和涉外文件：勘查、设计单位负责收集、积累勘查、设计文件，并按规定向建设单位档案部门提交有关设计基础资料和设计文件。

2.2.项目施工阶段项目工程实行总承包的。

由各分包单位负责其分包项目全部文件的收集、积累、整理，并提交总承包单位汇总；由建设单位分别向几个单位发包的。

由各承保单位负责收集、积累其承包项目的全部文件；项目监理单位负责收集，积累项目监理文件。

建设单位委托的项目监理单位负责监督、检查项目建设中文件收集、积累和完整、准确、系统情况、审核，签认竣工文件。

并向建设单位提交有关专项报告、验证材料及其他监理文件。

2.3.项目试运行阶段试运行单位负责收集、积累在生产技术准备试运行中形成的文件：项目器材供应、财务管理单位或部门应负责收集、积累所承担项目的器材供应和财务管理中形成的文件。

第三条收集范围3.1.反映与项目工程有关的重要职能活动、具有查考利用价值的各种载体的文件，应收集齐全，规入建设项目档案。

3.2.项目工程文件归档范围和保管期限应分类收集。

第四条收集时间各类文件应按文件形成的先后顺序或项目工程完成情况及时收集：引进技术、设备文件应首先由建设单位或接受委托的承包单位登记、归档、再行译校、复印和分发使用。
