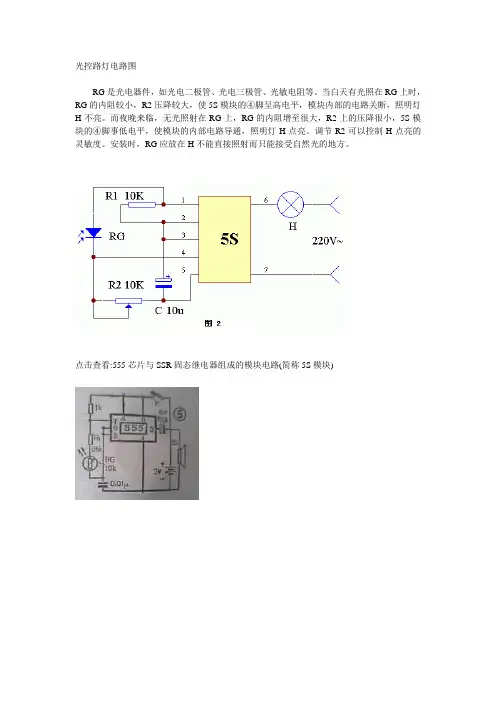

光控路灯电路图
- 格式:doc
- 大小:29.00 KB
- 文档页数:1


控电路在城市路灯或楼道照明中有着至关重要的作用,采用光控电路,可以根据光线的强弱来自动开启与关闭照明灯,做到无人自动控制,可以减轻工人的劳动强度,有效的节约能源。
但光控电路有其缺陷,就就是夜晚无光线的时候,照明灯将一直工作着,这样会造成资源的浪费,也会缩短照明灯的寿命。
这时若在光控电路的基础上添加一个声控电路,使得照明电路在无光线的时候,只受声音的控制,当有脚步声或其它较强声响的时候,照明电路自动工作。
当声音消失的时候,照明灯自动熄灭,这就需要在光控电路与声控电路联合工作的条件下添加一个延时电路,使照明灯点亮后,延时一定时间后自动熄灭。
本文设计的声光控制照明灯,该电路夜间有声音信号时,照明灯(用LED发光管模拟)点亮;无声时延迟5秒后熄灭;如声音间隔小于5秒,则LED持续点亮。
白天有声无声均不点亮。
这款小巧美观又实用节能,可以用蚊钉固定在自家门口也可以安装在走廊上,还可以用在厂房,建筑工地。
使用这种照明电路,人们就不必在黑暗中摸索开关,也不必再担心点长明灯费电与损坏灯泡了。
夜间只要有脚步声或其它较强的声响时,灯便自动点亮,延时一定时间后自动熄灭。
特别适用自动控制路灯照明以及走廊与楼道等处的短时照明。
二、楼道声控灯电路设计2、1楼道声控灯的基本原理该电路由声控电路、光控电路及放大电路、单稳态延时电路组成,下面对其功能进行逐一分析并确定电路结构。
光控电路就是根据光线的强弱来优先决定电灯的亮灭。
声音信号由驻极体话筒BM接收,经过反比放大,放大的信号送到NE555定时器的2,6脚。
该电路可以对声控延时电路进行控制,在白天光线较强时,该电路在光控电路的作用下,处于关闭状态,对任何声音信号都不响应,在晚上光线较弱时,光控电路将该电路的功能打开,使得该电路能根据外界声音信号做出相应的响应。
NE555定时器的输出去控制74HC123声控延时电路。
该电路主要在光线较弱时起作用。
这主要就是通过光控电路的输出来控制的。
如图所示是一个简单易作的光控路灯电路,只要夜幕来临,电灯自动点亮,白天,灯自行熄灭。
该电路具有软启动功能,因为夜幕降临时,自然光线是逐渐缓慢变弱的,所以光敏电阻rl的阻值是逐渐变大,vt门极电平也是逐渐升高。
故晶闸管由关断变为开通是经历一个微导通与弱导通阶段,所以电灯e有一个逐渐变亮的软启动过程。
如图所示是一种简易的光控开关。
在一些公共场所,如楼道、路灯等装上自动光控开关,不仅方便而且也节电。
它在天黑时会自动开灯,天亮时自动熄灭。
调节4.7MΩ电位器,可适用于不同型号的光敏电阻及在一定的条件(黑暗程度)下亮灯。
如图所示的光控路灯,电路简单,使用方便,且流过灯泡的电流为全波交流电,所以电灯处于正常发光状态。
其亮度要比半压供电要亮得多,而且电子电路与灯泡采用二线制接法,以简化安装如图所示是一个性能较好的采用单向晶闸管的简易光控路灯电路。
vdp为光敏二极管,白天它呈低电阻,阻值≤1kω,三极管vt2截止,晶闸管vt1因门极无触发电流而处于关断态,路灯e不亮。
夜晚,vl无光照射呈高电阻,阻值≥ 100kω,vt2导通,发射极可输出正向触发电流流经vt1的门极,使vt1开通,e点亮发光。
调节rp可使电路在需要开灯的光照度下使灯e点亮。
该电路设置了稳压管vs,使电路工作比较稳定可靠。
电路安装时,光敏二极管vdp同样应注意避免灯e 的自身光线照射。
如图所示是一个采用双向晶闸管制作的光控路灯电路,且它也采用二线制接法,所以安装比较简便。
白天,光敏电阻器rl因受自然光线照射,rl呈现低电阻,它与r1分压后,获得的电压低于双向触发二极管vdh的折转电压,故双向晶闸管vth阻断,电灯e不亮。
当夜幕来临时,rl上分得电压逐渐升高,当高于vdh的折转电压时,vth开通,路灯e点亮。
该电路具有软启动过程,有利于延长灯泡的使用寿命。
增减r1的阻值可以改变电路的光控灵敏度,但一般情况下可以不必调整。
vdh可用转折电压为20~40v的双向触发二极管,如2cts、db3型等。
声光控延时制路灯课程设计学院:专业:班级:姓名:同组者:指导教师:设计时间:一、实验名称:声光控延时制路灯二、内容摘要:设计一个声光控制延时电路,延时部分采用555的单稳态性质,这样便于控制延时时间,使其光线很暗并且有声音触发时灯才亮。
三、设计指标:设计一个声光控制开关,用声音和光照同时控制,当光线很暗的时候有声音触发就打开开关(控制一个6v/100mA小灯泡负载),开关延迟时间在5-15秒之间可以调整。
当光线较强的时候声控不起作用。
四、系统框图与方案选择系统框图:方案一:电路图如下电路原理说明:CON2接6V 直流电压VCC ,555定时器接成单稳态触发器。
当MK 受到声音信号触发时会产生一个较微弱的电信号,电信号通过三极管VT1反向放大到达555定时器的2脚;由于没声音信号触发时2脚电压约高于VCC/3,处于高电平,此时由于声音信号的作用使555定时器2脚电压变成低电平,使555定时器翻转;同时当光敏电阻处于黑暗时,光敏电阻阻值增大,555定时器4脚电压升高变成高电平。
当上述2个条件同时满足时,555定时器3脚输出端的小灯泡(LED )被点亮。
设计好555定时器6、7脚接的滑动变阻器VR3和电容C5的参数就可以调节小灯泡(LED )亮的时间的长短。
方案二:VCC电路原理说明:CON2接6V 直流电压VCC ,555定时器接成单稳态触发器。
当MK 受到声音信号触发时会产生一个较微弱的电信号,电信号通过三极管U1反向放大到达三极管U1的E 脚。
当光敏电阻处于白天时,由于电阻很小,相当于U2的4脚接地,U2不能工作,当光敏电阻处于黑夜时;光敏电阻阻值增大,4脚高电平,U1放大,即声音信号被反向放大后到达555定时器的2脚使555定时器工作,3脚的小灯泡(LED )被点亮。
设计好555定时器6、7脚接的电阻R5和电容C5的参数就可以调节小灯泡(LED )亮的时间的长短。
方案一与方案二比较:两个方案都可以达到设计的目的,由于在方案二中,可可以通过滑动变阻器R10调节分压,使2角的电压刚好达到1/3Vcc ,故采用方案二。
简易光控路灯电路(1)发布: | 作者: | 来源: dengzhiyu | 查看:8756次 | 用户关注:相关元件PDF下载:MCR100-8如图所示是一个简单易作的光控路灯电路,只要夜幕来临,电灯自动点亮,白天,灯自行熄灭。
该电路具有软启动功能,因为夜幕降临时,自然光线是逐渐缓慢变弱的,所以光敏电阻RL的阻值是逐渐变大,VT门极电平也是逐渐升高。
故晶闸管由关断变为开通是经历一个微导通与弱导通阶段,所以电灯E 有一个逐渐变亮的软启动过程。
相关元件PDF下载:MCR100-8如图所示是一个简单易作的光控路灯电路,只要夜幕来临,电灯自动点亮,白天,灯自行熄灭。
该电路具有软启动功能,因为夜幕降临时,自然光线是逐渐缓慢变弱的,所以光敏电阻RL的阻值是逐渐变大,VT门极电平也是逐渐升高。
故晶闸管由关断变为开通是经历一个微导通与弱导通阶段,所以电灯E有一个逐渐变亮的软启动过程。
