声光控灯工作原理
声光控灯是一种利用声音感应和光线感应来实现灯光自动控制的装置。
其工作原理如下：
1. 声音感应部分：声音传感器检测环境中的声音信号，并将其转换成电信号。
声音信号的强弱会对应输出电信号的大小。
2. 光线感应部分：光敏电阻或光敏二极管感知环境中的光照强度，将光照强度转换成电信号。
光线越强，输出的电信号就越高。
3. 控制电路：控制电路接收声音感应部分和光线感应部分输出的电信号。
在控制电路中，通过比较声音信号和光照信号的大小，判断当前环境的状态。
4. 灯光控制：根据控制电路的判断结果，控制接触器或者晶体管等开关元件的导通与否，来控制灯光的打开和关闭。
总结起来，声光控灯利用声音感应和光线感应部件来感知环境中的声音和光照变化，通过控制电路判断环境状态，最终控制灯光的开关。
这种自动控制装置在节能、方便和智能化方面具有一定的优势，并且被广泛应用于公共场所、办公室和家庭等场所。
声光控延时制路灯课程设计学院：专业：班级：姓名：同组者：指导教师：设计时间：一、实验名称：声光控延时制路灯二、内容摘要：设计一个声光控制延时电路，延时部分采用555的单稳态性质，这样便于控制延时时间，使其光线很暗并且有声音触发时灯才亮。
三、设计指标：设计一个声光控制开关，用声音和光照同时控制，当光线很暗的时候有声音触发就打开开关（控制一个6v/100mA小灯泡负载），开关延迟时间在5-15秒之间可以调整。
当光线较强的时候声控不起作用。
四、系统框图与方案选择系统框图：方案一：电路图如下电路原理说明：CON2接6V 直流电压VCC ，555定时器接成单稳态触发器。
当MK 受到声音信号触发时会产生一个较微弱的电信号，电信号通过三极管VT1反向放大到达555定时器的2脚；由于没声音信号触发时2脚电压约高于VCC/3，处于高电平，此时由于声音信号的作用使555定时器2脚电压变成低电平，使555定时器翻转；同时当光敏电阻处于黑暗时，光敏电阻阻值增大，555定时器4脚电压升高变成高电平。
当上述2个条件同时满足时，555定时器3脚输出端的小灯泡（LED ）被点亮。
设计好555定时器6、7脚接的滑动变阻器VR3和电容C5的参数就可以调节小灯泡（LED ）亮的时间的长短。
方案二：VCC电路原理说明：CON2接6V 直流电压VCC ，555定时器接成单稳态触发器。
当MK 受到声音信号触发时会产生一个较微弱的电信号，电信号通过三极管U1反向放大到达三极管U1的E 脚。
当光敏电阻处于白天时，由于电阻很小，相当于U2的4脚接地，U2不能工作，当光敏电阻处于黑夜时；光敏电阻阻值增大，4脚高电平，U1放大，即声音信号被反向放大后到达555定时器的2脚使555定时器工作，3脚的小灯泡（LED ）被点亮。
设计好555定时器6、7脚接的电阻R5和电容C5的参数就可以调节小灯泡（LED ）亮的时间的长短。
方案一与方案二比较：两个方案都可以达到设计的目的，由于在方案二中，可可以通过滑动变阻器R10调节分压，使2角的电压刚好达到1/3Vcc ，故采用方案二。
声光控路灯控制系统设计一、系统原理声光控路灯控制系统的原理是通过声音传感器和光照传感器感知环境中的声音和光线强度，并据此自动调节路灯的亮度。
当环境中的声音超过一定阈值时，系统会判断有人经过，此时会将路灯的亮度调高，以提供良好的照明效果；当环境中的光线强度低于一定阈值时，系统也会自动调节路灯的亮度，以确保夜间驾车和行人的安全。
二、硬件设计1.声音传感器：用于检测环境中的声音强度，并将声音信号转换成电信号，传递给微控制器进行处理。
2.光照传感器：用于感知环境中的光线强度，并将光照信号转换成电信号，传递给微控制器进行处理。
3. 微控制器：负责接收声音传感器和光照传感器的信号，并通过判断和计算确定路灯的亮度控制信号。
常用的微控制器可选择Arduino、Raspberry Pi等。
4.继电器：用于控制路灯的电源开关，根据微控制器的输出信号来控制路灯的亮灭和亮度。
三、软件设计1.信号处理算法：将声音传感器和光照传感器采集到的模拟信号转换为数字信号，然后进行滤波和功率计算等处理，以得到准确的环境声音和光照的数值。
2.控制逻辑：根据声音和光照信号的数值，采用一定的算法进行判断和计算，得出路灯的亮度控制信号。
例如，当声音超过阈值时，亮度调高；当光照低于阈值时，亮度调高。
此外，还可以根据具体需求设计其他的控制策略，如定时开关、手动控制等。
软件设计中还需考虑异常情况处理和系统稳定性等问题，如在传感器故障时应有相应的错误处理机制；在电源不足或其他外界干扰情况下，系统应能正常工作或提供相应的保护。
综上所述，声光控路灯控制系统设计应包括系统原理、硬件设计和软件设计三个方面。
通过合理的设计，可以实现智能路灯的节能控制，提高路灯的能源利用效率。
声光控感应灯工作原理
声光控感应灯工作原理
声光控感应灯是一种新型的智能照明系统，它可以根据声音和光线的变化来自动控制灯光的亮度和开关。
它的工作原理是：
1.声音控制：声光控感应灯内部装有一个麦克风，当室内有声音时，麦克风会检测到声音，然后将信号发送给控制器，控制器会根据声音的大小来控制灯光的亮度。
2.光线控制：声光控感应灯内部装有一个光敏电阻，当室内光线变化时，光敏电阻会检测到光线的变化，然后将信号发送给控制器，控制器会根据光线的强弱来控制灯光的亮度。
3.控制器：声光控感应灯内部装有一个控制器，它是整个系统的核心，它接收到麦克风和光敏电阻发出的信号，根据信号的大小来控制灯光的亮度和开关。
4.继电器：声光控感应灯内部装有一个继电器，它是控制器控制灯光的开关的关键部件，当控制器发出控制信号时，继电器会根据信号的大小来控制灯光的开关。
以上就是声光控感应灯的工作原理，它可以根据室内的声音和光线的变化来自动控制灯光的亮度和开关，使室内照明更加节能、智能。
信息工程学院课程设计报告书题目：基于Multisim的声光控路灯控制系统设计与仿真课程：电子线路课程设计专业：电气工程及其自动化班级：学号:学生姓名：指导教师：2015年 01月 06日信息工程学院课程设计任务书信息工程学院课程设计成绩评定表摘要现在,在公共场所和公共楼道中,灯光长时间量着的现象是十分的普遍,这给社会造成了极大的能源浪费。
另一方面，由于频繁开关或者人为因素，墙壁开关的损坏率很高，增大了维修量、浪费了资金.声光控路灯则无这种问题.针对目前社会上很多地方使用长明灯照明，不能实现灯光的照明智能化造成电能的巨大浪费。
为响应科学减排和节能科学发展的号召而设计了声光控路灯控制系统。
本系统利用自制直流稳压电源供电，根据光敏电阻的阻值变化判断光线强弱，用咪头测声音信号，LM324 对信号进行放大和构成比较电路.由74LS08D 的与门，实现对信号的筛选, 从而对开关部分发出开启或关闭的信号。
继电器控制驱动灯泡，由RC 充放电路进行延时。
通过对外界信号的选择，声光控路灯实现自动控制灯亮。
仅当光线较暗并且有声响时，路灯才会自动点亮，并延时20 秒左右熄灭。
此系统能很好的控制路灯的亮灭，即在有声音和无光情况下灯亮，其他情况下灯灭，从而达到节能的效果。
声光控路灯控制器可以自动实现人来灯亮，人走灯灭，既方便又实用。
不仅节约了电能,而且能延长灯泡的使用寿命。
可广泛应用于楼梯，走廊，卫生间及生活小区等公共场所的照明控制.词控制器经济实用，即使一般的脚步声也能使灯泡发光照明.关键字:声光控制；LM324; 继电器；延时AbstractNow，in public places and public corridor, light long time measured by the phenomenon is very common，which caused a great waste of energy to the society。
声光控制灯原理
声光控制灯是一种通过声音和光线进行控制的装置。
它利用声音传感器和光敏传感器两个模块来实现控制灯的亮灭或亮度调节。
声音传感器模块负责检测环境中的声音信号。
当环境中的声音信号超过设定的阈值时，声音传感器将会输出高电平信号。
光敏传感器模块则用于检测环境中的光强度。
当环境中的光强度低于或超过一定的阈值时，光敏传感器也会输出高电平信号。
这两个传感器模块的输出信号驱动一个微控制器，比如Arduino。
微控制器通过程序来判断传感器模块的输出信号，
并根据设定的规则来控制灯的状态或亮度。
例如，当声音传感器检测到环境中的声音信号超过阈值时，微控制器可以将灯的状态切换为亮。
当光敏传感器检测到环境中的光强度超过或低于设定的阈值时，微控制器可以根据预设规则来调节灯的亮度。
声光控制灯可以应用于各种场景，如会议室、办公室、智能家居等。
它能够根据环境中的声音和光线变化自动调节灯的亮度，提供更加智能和舒适的照明环境。
声控光控灯工作原理
声控光控灯工作原理是通过声音和光线传感器来控制灯的开关和亮度。
以下是其详细原理：
1. 声音传感器：声音传感器用于检测周围环境中的声音信号。
当环境中的声音超过设定的阈值时，传感器会输出一个触发信号。
2. 光线传感器：光线传感器用于测量周围环境的光照强度。
当环境中的光照强度低于或高于设定的阈值时，传感器会输出一个触发信号。
3. 控制电路：控制电路作为声音和光线传感器与灯之间的连接桥梁。
当声音传感器或光线传感器输出触发信号时，控制电路会根据预设的逻辑进行处理。
4. 电源和开关：电源为系统供电，开关用于手动控制灯的开关状态。
工作流程如下：
1. 通过开关将电源连接到灯，使其接通。
2. 当声音传感器检测到环境中的声音超过设定的阈值时，传感器会输出一个触发信号。
3. 控制电路接收到触发信号后，会将相应的指令发送给灯，使其开关状态发生变化，例如从关闭状态变为打开状态。
4. 当光线传感器检测到环境中的光照强度低于或高于设定的阈值时，传感器会输出一个触发信号。
5. 控制电路接收到触发信号后，会将相应的指令发送给灯，控制其亮度变化，例如调节灯的亮度。
6. 如果需要关闭灯，可以通过开关手动断开电源连接，使灯进入关闭状态。
总结起来，声控光控灯通过声音传感器和光线传感器来感知环境中的声音和光照强度，并通过控制电路控制灯的开关和亮度，以实现灯的自动控制。
基于51单片机的声控和光控路灯的设计声控和光控是现代智能化路灯系统中的两种常见控制方式。
基于51单片机的声控和光控路灯设计，可以实现根据环境音量和光照强度的变化对路灯的开关进行智能控制。
设计要点：1.声音控制模块的设计：使用麦克风传感器以及电平转换电路将声音信号转换为合适的模拟电压信号，并通过模数转换电路将模拟信号转换为数字信号，输入到51单片机的AD口。
2.光强控制模块的设计：使用光敏电阻作为光感传感器，通过调整电阻的阻值来改变模拟电压信号的大小，再通过模数转换电路将模拟信号转换为数字信号，输入到51单片机的AD口。
3.路灯控制模块的设计：通过51单片机的IO口控制继电器的开关，实现对路灯的开关控制。
4.算法设计：根据声音和光照信号的变化，设计相应的算法来判断是否需要开启或关闭路灯。
设计步骤：1.搭建硬件平台：选取合适的传感器、模块和外围电路，连接到51单片机的相应引脚。
2.开发软件程序：使用汇编或C语言开发相应的程序，包括输入输出控制、AD转换、定时和中断处理等。
3.声音控制算法设计：根据声音信号的变化，设计合适的算法来判断是否需要开启或关闭路灯。
4.光强控制算法设计：根据光照信号的变化，设计合适的算法来判断是否需要开启或关闭路灯。
5.路灯控制算法设计：根据声音和光照信号的变化，结合设定的阈值，设计相应的控制算法来判断是否需要开启或关闭路灯。
6.调试和测试：将程序烧录到51单片机中，进行硬件和软件的调试和测试，确保系统能够正常运行。
设计注意事项：1.选择合适的传感器和电路，保证信号的准确性和稳定性。
2.设计合适的判断算法，避免误操作或过于灵敏。
3.根据实际需求，设定合适的阈值，确保路灯的控制精确度。
4.考虑到系统的可靠性和稳定性，需要对硬件和软件进行充分的测试和调试。
总结：基于51单片机的声控和光控路灯设计，可以实现根据环境音量和光照强度的变化对路灯的开关进行智能控制。
设计的关键点包括声音控制模块和光强控制模块的设计、路灯控制模块的设计以及相应的算法设计。
声光控路灯的工作原理
声光控路灯的工作原理是利用声音和光线传感器来自动调节亮度或开关灯的设备。
声光控路灯通常由以下几个部分组成：
1. 声音传感器：声音传感器会感知周围的声音并将其转化为电信号。
2. 光线传感器：光线传感器可以感测周围的光线强度，并将其转化为电信号。
3. 控制器：控制器是连接声音传感器、光线传感器和路灯电源的核心部件。
它接收到来自传感器的电信号后，会根据预先设定的参数来决定是否调节亮度或开关灯。
4. 光源：光源是路灯的亮光部分，通常是LED灯或者节能灯。
根据工作原理，声光控路灯的工作过程如下：
1. 当周围的环境光线不足时，光线传感器会感知到光线强度的下降，并将这个信息通过电信号传递给控制器。
2. 控制器接收到光线传感器的信号后，会判断是否需要调节路灯亮度。
它会与预设的亮度设定值进行比较，如果亮度低于设定值，则控制器会发出开灯指令，将路灯亮度调至预设的亮度。
如果亮度已经达到或超过设定值，则控制器不会发出开灯指令。
3. 当周围环境光线充足时，光线传感器会感知到光线强度的上升，并将这个信息通过电信号传递给控制器。
4. 控制器接收到光线传感器的信号后，会判断是否需要关闭路灯。
它会与预设的亮度设定值进行比较，如果亮度高于设定值，则控制器会发出关灯指令，将路灯关闭。
如果亮度低于或等于设定值，则控制器不会发出关灯指令。
通过声音和光线传感器的联动，声光控路灯可以根据实际需求自动调节亮度或开关灯，实现节能环保的目的。

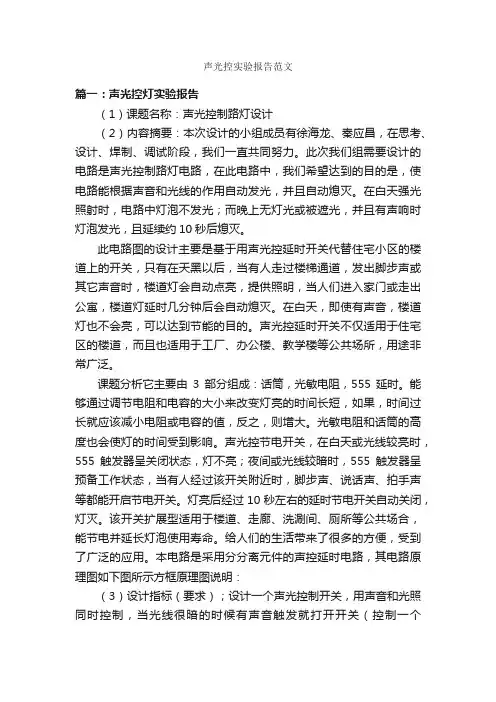

声光控实验报告范文篇一：声光控灯实验报告（1）课题名称：声光控制路灯设计（2）内容摘要：本次设计的小组成员有徐海龙、秦应昌，在思考、设计、焊制、调试阶段，我们一直共同努力。
此次我们组需要设计的电路是声光控制路灯电路，在此电路中，我们希望达到的目的是，使电路能根据声音和光线的作用自动发光，并且自动熄灭。
在白天强光照射时，电路中灯泡不发光；而晚上无灯光或被遮光，并且有声响时灯泡发光，且延续约10秒后熄灭。
此电路图的设计主要是基于用声光控延时开关代替住宅小区的楼道上的开关，只有在天黑以后，当有人走过楼梯通道，发出脚步声或其它声音时，楼道灯会自动点亮，提供照明，当人们进入家门或走出公寓，楼道灯延时几分钟后会自动熄灭。
在白天，即使有声音，楼道灯也不会亮，可以达到节能的目的。
声光控延时开关不仅适用于住宅区的楼道，而且也适用于工厂、办公楼、教学楼等公共场所，用途非常广泛。
课题分析它主要由3部分组成：话筒，光敏电阻，555延时。
能够通过调节电阻和电容的大小来改变灯亮的时间长短，如果，时间过长就应该减小电阻或电容的值，反之，则增大。
光敏电阻和话筒的高度也会使灯的时间受到影响。
声光控节电开关，在白天或光线较亮时，555触发器呈关闭状态，灯不亮；夜间或光线较暗时，555触发器呈预备工作状态，当有人经过该开关附近时，脚步声、说话声、拍手声等都能开启节电开关。
灯亮后经过10秒左右的延时节电开关自动关闭，灯灭。
该开关扩展型适用于楼道、走廊、洗涮间、厕所等公共场合，能节电并延长灯泡使用寿命。
给人们的生活带来了很多的方便，受到了广泛的应用。
本电路是采用分分离元件的声控延时电路，其电路原理图如下图所示方框原理图说明：（3）设计指标（要求）；设计一个声光控制开关，用声音和光照同时控制，当光线很暗的时候有声音触发就打开开关（控制一个6v/100mA小灯泡负载），开关延迟时间在10秒左右。
当光线较强的时候声控不起作用。
（4）系统框图与方案选择；方案一：本方案中MIC捕捉到声音信号时，产生出交流信号经过Q1的阻容耦合放大电路放大，然后经过C3的隔直耦合电容给Q2的基极一个偏置电压使Q2导通，Q2导通前555触发器2脚电压等于VCC等于5V当Q2导通后2脚电压低于1/3VCC使555触发器进入工作状态LED亮当T=RC时555通过7，6脚放电完毕LED自动熄灭。
南昌航空大学科技学院课程设计说明书课程设计名称：模拟电路课程设计课程设计题目：声光控路灯控制系统设计学院名称：信息工程学院专业通信工程班级： 1182041学号： 118204139 姓名：张永红评分：教师：张先庭20 13 年 10 月 10 日南昌航空大学科技学院模拟电路课程设计任务书2013－2014学年第 1 学期第 1 周－ 2 周题目声光控路灯控制系统设计内容及要求设计要求：①光照度强（白天）路灯不点亮，光照度暗（夜晚）路灯可由声音控制。
②有声音时路灯点亮，否则不点亮。
进度安排1. 布置任务、查阅资料、选择方案，领仪器设备： 2天；2. 领元器件、制作、焊接：3天3．调试＋验收： 2.5天4. 提交报告：2010-2011学年第二学期3～7周学生姓名：张永红康斯豪指导时间：第1～2周指导地点：实验室任务下达2013年 9 月1 日任务完成2013 年 10 月 20 日考核方式 1.评阅√□ 2.答辩□ 3.实际操作√□ 4.其它□指导教师张先庭系（部）主任万魏强摘要针对目前社会上很多地方使用长明灯照明，不能实现灯光的照明智能化造成电能的巨大浪费。
为响应科学减排和节能科学发展的号召而设计了声光控路灯控制系统。
本系统采用咪头、光敏电阻构成光照信号和声音采集信号电路。
通过运放LM324对信号放大并同时运用74LS08而输入与门构成逻辑电路，进行逻辑控制，给出是否亮灯的信号，由RC充放及开关电路执行，通过控制继电开关控制路灯。
此系统能很好的控制路灯的亮灭，即在有声音和无光情况下灯亮，其他情况下灯灭，从而达到节能的效果。
关键字： LM324 74LS08 RC充放电电路继电开关目录前言 (1)第一章设计任务 (2)第二章系统组成及工作原理 (3)2.1 总体设计思路 (3)2.2 电路各模块设计简介 (3)2.2. 1电源电路 (3)2.2.2声控电路 (4)2.2.3光控电路 (4)2.2. 4混合控制模块 (5)2.2. 5开关延时电路 (5)第三章混合控制模块的设计 (7)3.1 混合控制模块设计思路 (7)3.2 混合控制模块原理 (7)3.3 设计方法与参数的确定 (7)3.4 电路仿真图 (8)第四章电路的焊接与调试 (9)4.1 电路的安装与焊接 (9)4.2混合控制模块的调试 (9)第五章系统调试 (10)结论 (11)参考文献 (12)附录一方案总实物图 (13)附录二元件清单 (14)附录三系统总电路图 (16)前言当你夜晚走在大街小巷或者要去仓库拿东西时，你是否还在为找不到开关而烦恼？是的，在日常生活中我们可以发现很多我们需要灯的时候却没有或者不能实现智能控制等，达不到人性化的要求。
科技革命为我们带来了许多方便，同样在灯光控制方面它也将给我们带来便利。
公共场所照明越来越朝着智能化人性化的方向发展。
现在市场上不仅有声光控开关，还有微波感应开关和热释远红外感应开关。
目前，微波感应开关的抗干扰性能尚不理想，红外感应开关在性能上较为理想，但安装复杂，比较娇气，价格也偏高。
而声光控不仅价格低廉，安装方便，而且也能有很好的控制效果，因此声光控可以有一个很好的应用前景。
本次课题是声光控路灯控制系统设计，此控路灯系统的设计采用模块化结构，主要有声控电路，光控电路，混合控制电路、开关延时电路和电源电路。
在设计此控制系统时，采用模块化的设计思想，使设计起来更加简单、容易、条理清晰。
这种设计思路可以应用于以后的大型产品设计中，能够大大的降低难度也不会因为一个小模块没出来而影响总体的进度。
声光控路灯控制系统有对声光信号进行选择并通过开关延时电路使灯泡亮的功能。
利用自制直流稳压电源供电，根据光敏电阻的阻值变化判断光线强弱，用咪头检测声音信号并用LM324对信号进行放大，通过74LS08芯片对声光信号进行逻辑分析，RC充放电电路与继电开关控制驱动灯泡。
当有较强光时无论有无声音都不会亮，无光或光很暗时有声音会亮，无声音则不亮该声光控路灯控制系统能很好的实现设计要求，相比市场上的一些产品而言，具有成本低廉性能良好的优点。
第一章设计任务1. ①光照度强（白天）路灯不点亮，光照度暗（夜晚）路灯可由声音控制。
②有声音是路灯点亮否则不点亮。
2．设计电路结构，选择电路元件，计算确定元件参数，画出实用原理电路图。
3．自拟实验方法、步骤及数据表格，提出测试所需仪器及元器件的规格、数量，交指导教师审核。
4．批准后，进实验室进行组装、调试，并测试其主要性能参数。
第二章 系统组成及工作原理2.1 总体设计思路声光控路灯主要是依据光控原理和声控原理来设计的。
利用光控电路可以根据光线的亮暗条件控制灯的使用。
光控电路是由光敏电阻和可控硅组成。
声控电路是为完善光控路灯而设计。
在不同时段、不同的地点使用灯的机率也不同，声控可进一步节约能源。
整个电路由电源电路，声控电路，光控电路及延时电路等部分组成。
电源由电网供电电压交流220V(有效值)50Hz ，经降压整流后输出电路所需电压。
光敏控电路对外界光亮程度进行检测，输出与光电程度相对应的电压信号。
从而实现白天灯泡不亮晚上遇到声响时，通过声控电路使灯泡自动点亮，声控电路主要将声音信号转变为电信号，从而要实现自动控制，延时电路声音消失后延长一段光照时间。
总体方框图如图2.1所示。
图2.1声光控路灯原理组成方框图2.2 电路各模块设计简介 2.2. 1电源电路电网提供交流电压220V ，流经11:1的变压器输入电路。
交流电压经过由四个整流二极管接成的桥路，四只二极管两两交替导通，使交流电压变成脉动的直流电压，此为全波整流。
电容C3有滤波的效果。
LM317可使输出电压非常稳定。
通过调节变阻器R1，使R3与R1的比值改变从而达到调节电压的目的。
C2电容用于消除电路的纹波，C1电容则是为了抵消电感效应，抑制高频干扰，并改善负载的瞬间响应。
LED 是电源指示灯，电源部分光控部分声控部分混合 控制 电路 开关 及 延时 部分当电路接上电网电压时指示灯会亮。
图2.2.1 电源电路2.2.2声控电路如图 2.2声控电路为声音信号采集电路，利用咪头在声音变化下电压发生改变的特性。
当有声音时在out端将输出一个大于2V的高电平，当没有声音时在out端产生一个小于0.8V的低电平；在总电路的综合控制的基础上，在夜晚有人经过时路灯点亮，在寂静无人的晚上路灯熄灭。
图2.2.2声控电路2.2.3光控电路图2.3光信号采集电路，利用光敏电阻的光照与无光照条件下的电阻变化大的特性，利用电阻串联分压式采取对应电压信息。
当有光音时在out端将输出一个大于2V的高电平，当没有光时在out端产生一个小于0.8V的低电平；在总电路的综合控制的基础上，在夜晚有人经过时路灯点亮，在寂静无人的晚上路灯熄灭。
图2.2.3光控电路2.2. 4混合控制模块当有声音时在out端将输出一个大于2V的高电平，当没有声音时在out端产生一个小于0.8V的低电平；有光音时在out端将输出一个大于2V的高电平，当没有光时在out 端产生一个小于0.8V的低电平；当光控模块和声控模块同时产生一个大于2V的高电平时LM324两端才产生高电平，其他情况下LM32两端将产生一个低于1V的低电平。
在总电路的综合控制的基础上，在夜晚有人经过时路灯点亮，在寂静无人的晚上路灯熄灭。
人走灯熄的延时照明控制作用，从而达到节约电能延长使用寿命的目的。
图2.2.4 混合控制电路图2.2. 5开关延时电路本延时电路采用RC充放电电路作为延时部分，通过二极管等使充电放电电路分开。
这样极短的声音刺激就能实现电路的延时工作。
信号由前一级逻辑电路部分经R1输入，经过二极管D3向电容单向C1充电。
所以充电后运放LM324的3脚电位高于2脚，1脚就输出正电位，经稳压管稳压为5V，此时三极管Q1开启，指示灯亮起，继电开关合上，电网接通，点亮灯泡X1。
在声音信号刺激结束后，电容向电阻R2R4放电，其中R4为200k电位器，使其放电时间为5s到25s可调。
图2.2.5开关延时电路第三章 混合控制模块的设计3.1 混合控制模块设计思路在设计之初，首先要明确所设计电路的功能为在前级模块给出的各种信号和后一级所需要的信号。
根据这一设计思路，在有声音和无光的时上一级的两个模块都将产生大于2V 的信号，而实际也是要求这种情况下控制灯亮，给下一级一个大于4V 的高电平信号，才能控制灯亮，而在其他情况下都将产生低电平，约接近于0V 。
根据这些选择74LS08与门芯片就能达到设计要求。
而下一级要求电压大于至少为4V 时才能控制灯亮，所以在74LS08的输出端加一个两级放大电路就能达到设计要求了。
3.2 混合控制模块原理声光控路灯的混合控制模块总体参考方案图如图3.1所示。
它包括声音信号和光照度信号的74LS08逻辑控制模块和LM324放大两个个模块组成。
从外界进行信号混合筛选和驱动控制系统，从而达到灯泡发亮的功能。
图3.2 声光控路灯控制系统混合控制模块设计框图3.3 设计方法与参数的确定通过设计原理可以设计如图 3.2所示电路，根据声控和光控提供的电压我们选择74LS08二输入与门芯片，当输入的两个信号都是高电平时芯片输出端产生一个大于2V 高电平给下一级，由于当恰好为2V 时下一级不能满足其要求，故利用LM324设计一个2倍的放大器，电阻可以选择两个2K 欧姆的电阻和一个1K 欧姆的平衡电阻。
LM324放大74LS08与门电路光控部分声控部分图3.3混合控制模块设计电路3.4 电路仿真图图3.4混合控制模块仿真从图3.4 混合控制模块仿真，当给74LS08的两个输入端输入两个方波信号，可以看出当只有两个输入同时为高电平时输出才是高电平，其他情况下输出的都是零电平。
第四章电路的焊接与调试4.1 电路的安装与焊接电路安装要注意几个原则：1.先装矮后装高、先装小后装大、先装耐焊等；2.一定要注意排版，不能东倒西歪，方向应尽量一致；3. 布线尽量使电源线和地线靠近实验电路板的周边，以起一定的屏蔽作用；4. 最好分模块安装。
此外焊接时不能出现虚焊、假焊、漏焊，更不能出现过焊，因为有些器件，不能耐高温，比如焊接三极管时，电烙铁绝对不能停留太久；同时过焊铜片将脱落，给焊接带来不必要的麻烦、也将影响板子的视觉效果。
4.2混合控制模块的调试本实验调试，可以首先给电路一个高电平信号和一个低电平信号，两个低电平信号，用示波器检测与门过后是否有信号。
若没有信号则说明与门可能工作正常。
再输入两个高电平信号，看输出是否有信号，若有信号则说明与门工作正常，否则就是芯片有问题需更换芯片。
第二部分的调试。
若有信号经过74LS08后，在用外用表检测LM324输出端的电压，看其输出大小。
