电路与电子技术基础第7章习题参考答案

第1章检测题（共100分，120分钟）一、填空题：（每空0.5分，共25分）1、N型半导体是在本征半导体中掺入极微量的五价元素组成的。

这种半导体内的多数载流子为自由电子，少数载流子为空穴，不能移动的杂质离子带正电。

P型半导体是在本征半导体中掺入极微量的三价元素组成的。

这种半导体内的多数载流子为空穴，少数载流子为自由电子，不能移动的杂质离子带负电。

2、三极管的内部结构是由发射区、基区、集电区区及发射结和集电结组成的。

三极管对外引出的电极分别是发射极、基极和集电极。

3、PN结正向偏置时，外电场的方向与内电场的方向相反，有利于多数载流子的扩散运动而不利于少数载流子的漂移；PN结反向偏置时，外电场的方向与内电场的方向一致，有利于少子的漂移运动而不利于多子的扩散，这种情况下的电流称为反向饱和电流。

4、PN结形成的过程中，P型半导体中的多数载流子由P向N区进行扩散，N型半导体中的多数载流子由N向P区进行扩散。

扩散的结果使它们的交界处建立起一个空间电荷区，其方向由N区指向P区。

空间电荷区的建立，对多数载流子的扩散起削弱作用，对少子的漂移起增强作用，当这两种运动达到动态平衡时，PN结形成。

7、稳压管是一种特殊物质制造的面接触型硅晶体二极管，正常工作应在特性曲线的反向击穿区。

三、选择题：（每小题2分，共20分）2、P型半导体是在本征半导体中加入微量的（A）元素构成的。

A、三价；B、四价；C、五价；D、六价。

3、稳压二极管的正常工作状态是（C）。

A、导通状态；B、截止状态；C、反向击穿状态；D、任意状态。

5、PN结两端加正向电压时，其正向电流是（A）而成。

A、多子扩散；B、少子扩散；C、少子漂移；D、多子漂移。

6、测得NPN型三极管上各电极对地电位分别为V E＝2.1V，V B＝2.8V，V C＝4.4V，说明此三极管处在（A）。

A、放大区；B、饱和区；C、截止区；D、反向击穿区。

10、若使三极管具有电流放大能力，必须满足的外部条件是（C）A、发射结正偏、集电结正偏；B、发射结反偏、集电结反偏；C、发射结正偏、集电结反偏；D、发射结反偏、集电结正偏。

电工与电子技术基础第7章答案第7章直流稳压电源习题参考答案7.1单相半波整流电路如图7.1所示。

已知负载电阻RL＝600Ω，变压器副边电压U2＝20V。

试求输出电压UO、电流的平均值IO及二极管截止时承受的最大反向电压UDRM。

解：U0=0.45U2=0.45某20=9（V）I0= 9U0==15（mA）RL600UDRM=2U2=2某20=28.2（V）7.2有一电压为110V、负载电阻为55Ω的直流负载，采用单相桥式整流电路（不带滤波器）供电。

试求变压器副边电压和输出电流的平均值，并计算二极管的电流ID和最高反向电压UDRM。

如改用半波整流电路，重新计算上述各量。

解：采用单相桥式整流电路时∵U0=0.9U2∴U2=U0110==122（V）0.90.9110=2(A)I0=5511ID=I0=某2=1(A)22UDRM=2U2=2某122=173（V）当采用单相半波整流电路时U2=110U0==244（V）0.450.45110=2(A)I0=55ID=I0=2(A)UDRM=2U2=2某244=346（V）7.3单相桥式整流电路中，不带滤波器，已知负载电阻R＝360Ω，负载电压UO＝90V。

试计算变压器副边的电压有效值U2和输出电流的平均值，并计算二极管的电流ID和最高反向电压UDRM。

解：采用单相桥式整流电路时∵U0=0.9U2∴U2=U090==100（V）0.90.915590=0.25(A)36011ID=I0=某0.25=0.125(A)22I0=UDRM=2U2=2某100=141.2（V）7.4单相桥式整流电路如图7.4所示。

已知负载电阻RL＝360Ω，变压器副边电压U2＝220V。

试求输出电压UO、电流的平均值IO及二极管的电流ID二极管截止和最高反向电压UDRM。

解：U0=0.9U2=0.9某220=198（V）I0=ID=U0198==0.55（mA）RL36011IO=某0.55=0.275(mA)22UDRM=2U2=2某220=311（V）7.5在单相桥式整流电容滤波电路中，若发生下列情况之一时，对电路正常工作有什么影响？①负载开路；②滤波电容短路；③滤波电容断路；④整流桥中一只二极管断路；⑤整流桥中一只二极管极性接反。

7-1a)直流：发射极开路，无发射极电压，截止b)直流：有发射极电压，太大，造成损坏交流：交流输入信号短路c) 直流：正常工作交流：交流输出信号短路d)直流：对PNP管应该用负电压。

7-27-37-5电路如图7-33a所示，VCC=12 V，设Rc =3KΩ, Rc =3KΩ,Rb=240KΩ, 忽略管压降UBEQ = 0V,β=40；（1）画出直流通路，试用估算法求电路的静态工作点；（2）静态时两个耦合电容C1和C2的电压是多大？标出极性；（3）画出微变等效电路；（4）分别求a)RL=∞和b) RL=6 KΩ时的电压放大倍数Au 。

（5）并计算输入电阻Ri和输出电阻Ro；解答步骤：（1）画出直流通路,求四个静态值CEQ EQ CQ BQ U I I I 、、、V 62312I R U2205.004 05.0240k 012V CQ C CEQ =×−=−==≈=×===Ω−=−=CC CQ EQ BQ CQ b BEQCC BQ V mA I I mAI I mA V R U V I β（2）静态时两个耦合电容C1就是发射结两端的直流电压UBEQ=0.7V静态时两个耦合电容C2有RL 时，对RL 并通过RL 与地（发射极）构成通路；就是集电极-发射极两端的直流电压UCEQ=6V。

无RL 时，对RL=∞，输出悬空，与地（发射极）不构成通路，耦合电容C2两端为等电位，没有压降，UC2=0V。

（3）画出微变等效电路；求出发射结等效电阻： Ω=++=++′=8332)(26)401(300)(26)1(b mAmV mAI mV r r EQ b be β （3）放大倍数 968336000//3000*40)6(144833//3000*40)(R //''L c '−=ΩΩΩ−=−==Ω=−=Ω∞Ω−=−==∞=−=−==be L iO L u be L iO L u be be L iO u r R U U K R A r R U U R A r R r R U U A ββββ&&&&&&（5）计算输入电阻Ri 和输出电阻Ro；Ω==Ω≈ΩΩ==Ω=Ω=K R R K K K r R R K r C O be b i be 3833.0833.0//240//833.08337-9注意：原题数据有误解答步骤：（1）画出直流通路,求四个静态值CEQ EQ CQ BQ U I I I 、、、2）画出微变等效电路；)2Re 1Re ()(V R R R U Re ReE 2e 1e BE B E CC 2b 1b 2b B ++−=+−=++==⇒≈⇒+−=+=C C CC R CC CEQ CEQ R CC CB CR I V U U V U U U U V I I I I R R U U I C C β（求出发射结等效电阻：3）放大倍数4）计算输入电阻Ri 和输出电阻Ro； )源电压放大倍数mA I mV r r EQ b be )(26)1(b β++′=（（(52e be L i ou R )1(r U A β++−==•'R U βΩ==•++=K R R R r R R C O e be b b i 3])1(//[//221R β••••••••×+=×==ui S i S i i O S O uS A R R R U U U U U U A。

《电工电子技术》习题-第7章------------------------------------------作者xxxx------------------------------------------日期xxxx第７章基本放大电路【基本要求】理解晶体三极管的基本构造和工作原理;理解晶体三极管的放大、饱和、截止三种工作状态以及电流放大作用;理解共射极单管放大电路的基本结构和工作原理;掌握几种基本放大电路的分析计算以及多级放大电路的分析计算。

【重点】晶体三极管的放大、饱和、截止三种工作状态以及电流放大作用；共射极单管放大电路的基本结构和工作原理；几种基本放大电路的分析计算：静态工作点的估算和动态指标的近似计算；多级放大电路的分析计算。

【难点】晶体三极管的三种工作状态以及电流放大作用;几种基本放大电路的近似计算；多级放大电路的近似计算。

7。

1基本理论7。

1。

1 晶体三极管1. 要使三极管起放大作用,发射结必须正向偏置,集电结必须反向偏置,这是放大的外部条件。

因此,采用NPN型或PＮP型三极管联接放大电路时,一定要注意集电极电源EＣ和基极E B极性的正确联接。

2 / 40另外,要使三极管起放大作用,基区必须做得很薄,基区的掺杂浓度必须远小于发射区的掺杂浓度，这是放大的内部条件。

对于NPN型三极管来说，这样才可以大大减少自由电子与空穴在基区复合的机会,使从发射区扩散过来的电子绝大部分到达集电区。

2。

三极管的输入特性I B=f(U BE)|U CE=常数与二极管的伏安特性相似，也有死区电压．三极管的输出特性I C=f(U CE)|I B=常数是一族曲线，可分为放大区、截止区和饱和区。

在输出特性曲线上近于水平的部分是放大区。

放大区具有恒流特性,且I C=β̄I B,β̄近似为常数。

此时发射结处于正偏,集电结处于反偏。

I B＝0的曲线以下的区域是截止区，I C近似为零,发射结和集电结均处于反偏。

当ＵＣE<ＵBE时,集电结处于正偏,三极管工作于饱和状态，UＣE≈0。

第一章直流电路一、填空题1．电源、负载、导线和控制装置2．通路、断路、和短路短路3．定向移动 I A mA μA4.某点参考点有无5. 20V -50V -30V6. b指向a a指向b 1.5 V7．阻碍 R 欧姆（Ω）8．正比反比 I=U/R9．5A10．0.4A11．电能其他电功 W 焦耳12．213．单位时间14．115．导体发热电烙铁电吹风电熨斗16．0.4548417．50Ω 2Ω18．1:2 1:1 1:1 2:119．4 6 7 320．6A21．短路二、判断题1．√ 2. √ 3. √ 4. × 5. √ 6. × 7. ×8. ×9. √ 10. × 11. √ 12. ×三、选择题1．C 2.C 3.C 4. C 5. A 6. B 7. D 8. B9. C 10. C 11.A 12. A四、问答题1.答：电流热效应的利：利用电流热效应可以制成很多电器设备，如：电烙铁、电饭煲、电熨斗等。

电流热效应的弊：元器件和电气设备发热过多，不仅消耗电能，而且会加速绝缘材料的老化，严重时还会引起电气火灾。

2. “220V ”表示这个灯泡的额定电压“40W ”表示这个灯泡的额定功率3．答：（1）对交、直流电流应分别使用交流电流表和直流电流表测量。

（2）电流表必须串接到被测量的电路中。

（3）电流必须从电流表的正端流入负端流出。

（4）选择合适的量程。

五、计算题1．解：（1）C 为参考点，则 U A =-3V-5V=-8VU B =-5VU C =0VU AB = U A - U B =-8V-(-5V)=-3VU BC = U B - U C =-5VU AC = U A - U C =-8V（2）以B 为参考点，则U A =-3V=-3VU B =0VU C =5VU AB = U A - U B =-3VU BC = U B - U C =0-（5）=-5VU AC = U A - U C =-3-（5）=-8V（3）从上面的结果可知：电位随着参考点的改变而改变；电压不随参考点的改变而改变。

《电路与电子技术基础》作业答案第1章电路分析的基本概念---作业题1-1题1-3题1-6第2章电路分析定理和基本方法---作业一、第3章时域电路分析---作业第4章正弦稳态电路分析---作业第5章互感与理想变压器---作业第6章半导体器件---作业1、6.5（a）D1导通，U AB= -0.7V(b) D2导通，U AB= -5.3V2、6.9 D Z1导通，U o=0.7V3、6.12 U BE>0，I B>0；U CE>04、6.13 电流放大作用，i C=βi B，i E= i B+i C=i B(β+1)=( i C/β)*( β+1)5、6.16 （1）在截止区（2）U ce= 3.5V 工作在放大区（3）U ce= -1.5V 工作在反偏状态，在饱和区第7章半导体三极管放大电路---作业书上习题：1、7.22、7.3 （1） R B =565 K Ω ，R C =3 K Ω（2） A u == -120 ，U o =0.3V3、7.4 Q 点:Ω≈≈≈k r m A I A μ I be CQ BQ 3.176.122Ω==-≈Ω≈-≈≈k R R A k R A V U c o usi uCEQ 5933.13082.6 空载时：471153.25-≈-≈≈Ω=usuCEQ L A A V U k R 时：Ω==Ω≈k R R k R c o i 53.1第8章集成运算放大电路---作业1、 书上习题8.3 u O = u O1-0.6= -(R f /R 1)u i -0.6 V2、 书上习题8.5 u O =-1VI L =-100μAI O =110μA3补充：)()(200112t u t t u u O i O +-=－4补充：o f f I R R R R I ∙∙++≈414o f f f I R R R R R R I V ∙∙∙++≈=41411电流串联负反馈电路5补充：电压串联负反馈电路6补充:o f f I R R R I ∙∙+≈55 电流并联负反馈电路第9章波形发生电路---作业1 改错：2、3、书上习题9.2习题图9.2（a）习题图9.2（b）第10章直流稳压电源---作业书上习题1、 10.8 （1）U o =ZD U ＝10V I o ＝10 mAI =14 mAZ D I =4 mA（2）I ＝ I o ＝16 mAU o =10VD 没反向工作， Z D I =0 mA2、 10.123、补充：A 5.4)1( 'O 12L 'O 12C =⋅+≈⋅≈I R R I I R R I。

第7章习题解答1.答：对于理想运放，由于A U=∞，因而如两个输入端之间加无穷小电压，则输出电压就将超出其线性范围，不是正向最大电压，就是负向最大电压。

因此，只有电路引入负反馈，才能保证集成运放工作在线性区。

2．解：电路如图7-34所示a）b）7-34 第2题图a）所示电路中，除放大电路外，输出与输入间通过R f与R2共地，因此没有输出量传回输入端，电路无反馈。

b）电路中，有R2、C组成的反馈通路，利用瞬时极性法可以判定为负反馈，直流信号能反馈回来，交流信号能反馈回来，交流信号被电容接地了，所以只有直流负反馈。

3.解：理想运算放大器组成如图7-35所示，各自的输入、输出的关系式。

a）b）图7-35 第3题图a）电路有负反馈。

fo f o f R uR u u i -=-=- i f o u R R u 1-=b )电路有负反馈f of R u u i -=-，i f o u R R u )1(1+=4解理想运算放大器组成如图7-36所示，图7-36 第4题图第1级运放A1组成反相比例运算电路，i f o u R R u 111-=。

第1级运放A1组成电压跟随器，所以i f O o u R R R R R u R R R u u )()(4314114342+-=+==-5.. 解：如图7-37所示，已知u i1=﹣0.1V ，u i2=﹣0.8V ，u i,3=0.2V ，R 11=60kΩ，R 12=30kΩ，R 13=20kΩ，R f =200kΩu i1u i2u i3图7-37 第5题图根据：u+=u-=0i1=u i1−u−R11=u i1R11i2=u i2−u−R12=u i2R12i3=u i3−u−R13=u i3R13i-=0i f=i1+i2+i3=u i1R11+u i2R12+u i3R13u o=−u i1R11R f−u i2R12R f−u i3R13R fu o=−u i1R11R f−u i2R12R f−u i3R13R f=3.67VR2=R11//R12//R13//R f=60//30//20//200=9.52kΩ6. 解：图7-38所示电路中u o－u i的关系式图7-38 第6题图虚地得11R u i i=212R u i o -= i 1=i 2211R u R u o i -= i u R R u 1201-= 对于A2构成的电路，u -=u +=u o1i u R RR R u R R u )1()1(341201340+-=+=。

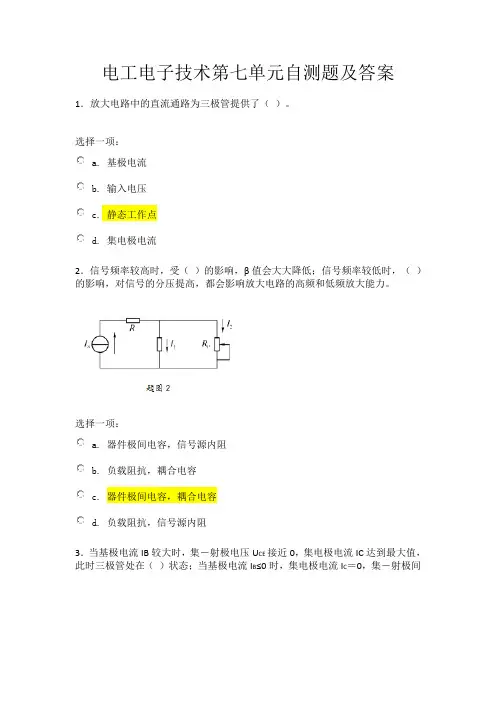

电工电子技术第七单元自测题及答案1．放大电路中的直流通路为三极管提供了（）。

选择一项：a. 基极电流b. 输入电压c. 静态工作点d. 集电极电流2．信号频率较高时，受（）的影响，β值会大大降低；信号频率较低时，（）的影响，对信号的分压提高，都会影响放大电路的高频和低频放大能力。

选择一项：a. 器件极间电容，信号源内阻b. 负载阻抗，耦合电容c. 器件极间电容，耦合电容d. 负载阻抗，信号源内阻3．当基极电流IB较大时，集－射极电压U CE接近0，集电极电流IC达到最大值，此时三极管处在（）状态；当基极电流I B≤0时，集电极电流I C＝0，集－射极间电压U CE＝U CC，此时三极管处在（）状态。

选择一项：a. 截止，放大b. 饱和，放大c. 饱和，截止d. 放大，截止4．射极输出器的输出电阻小，说明该电路（）。

选择一项：a. 没有影响b. 带负载能力差c. 减轻后级负荷d. 带负载能力强1．由于耦合电容的电容量很大，它对输入交流信号相当于开路，对直流电源相当于短路，确保了三极管直流偏置不受信号源和负载的影响。

选择一项：对错2．基本放大电路在输入端无输入信号时的状态被称为静态，此时电路内器件各点电位、各支路电流作静态运行，几乎不消耗直流电源提供的能量。

选择一项：对错3．共射极放大电路的电源电压是通过集电极电阻RC加到集－射极之间的，集电极的静态工作点电压UCEQ等于电源电压UCC减去集电极电阻RC上的电压。

选择一项：对错4．电压放大倍数Au的大小主要取决于三极管的β值和交流负载值，它几乎不受rbe值的改变而改变。

选择一项：对错5．甲乙类功率放大电路较乙类功率放大电路，具有输出功率大、效率高和非线性失真小的特点。

选择一项：对错1．判断题图7-1所示的四个电路能否不失真地放大交流信号？题图7-1从左（上）到右（下）依次分别（a）（b）（c）（d）（a）不能，三极管类型或电源极性错误（b）不能，输出端接点无交流输出错误（c）不能，基极偏置电阻连接错误（d）能2．题图7-2所示波形为某基本共射放大电路的输入电压u i、基极电流i b、集电极电流i c和输出电压u o的波形图。

电工学电子技术第七版下册答案【篇一：电工学(下册)电子技术基础第7章习题解答】txt>7.1 如图所示的基本rs触发器的电路图以及rd和sd的工作波形如图7.1所示，试画出q端的输出波形。

rdsd(b)图7.1 习题7.1的图解：rdsdq7.2 同步rs触发器电路中，cp，r,s的波形如图7.2所示，试画出q端对应的波形，设触发器的初始状态为0。

qcpcpsqr(a)(b)图7.2 习题7.2的图解：cpsr7.3 图7.3所示的主从结构的rs触发器各输入端的波形如图（b）所示。

sd=1，试画出q、q端对应的波形，设触发器的初始状态为 cpdsr(a)(b)图7.3 习题7.3的图解：cpdsrq7.4 试分析如图所示电路的逻辑功能。

图 7. 4习题7. 4的图解：j?qk?1qn?1?jq?kq?q所以构成t’触发器，具有计数功能。

7. 5 设jk触发器的初始状态为0，画出输出端q在时钟脉冲作用下的波形图。

1cpqcp图7.5习题7. 5的图解： jk触发器j、k端均接1时，计数。

cpq7.6 在图7.6所示的信号激励下，画出主从型边沿jk触发器的q端波形，设触发器的初始态为0。

cpjk(a)(b)图7.6 习题7.6的图解：cpjkqqcp图7.7 习题7.7的图解：cp为0时，保持；cp为1时，r=s=0，则保持，r=s=1时置0，当r=0，s=1时，置1，当r=1，s=0时，置0。

7.8如图所示的d触发器的逻辑电路和波形图如图所示，试画出输出端q的波形图，设触发器的初始态为0。

cpd（a）（b）图7. 8习题7. 8的图解： cpd7.9 图7.9所示的边沿t触发器，t和cp的输入波形如图7.9所示，画出触发器输出端q和q的波形，设触发器的初始状态为0。

qqqcpttcp(a)图7.9 习题7.9的图(b)解： t=1时计数，t=0的时候保持。

cptqq7.10 试将rs触发器分别转换为d触发器和jk触发器。

7.2电路如图所示，集成运放输出电压的最大幅值为±14V ，填表。

解：当集成运放工作在线性区时，f O 1I I10R u u u R=-=-，f O 2I I(1)11R u u u R=+=7．4电路如图所示，试求其输入电阻和比例系数。

解：由图可知R i =50k Ω。

因为u M =-2u I ，243R R R i i i =+，即M OM M 243u u u u R R R --=+代入数据，得输出电压O M I 52104u u u ==7.5电路如图所示，集成运放输出电压最大幅值为±14V ，u I 为2V 的电压信号。

分别求出下列各种情况下的输出电压。

（1）R 2短路；（2）R 3短路；（3）R 4短路；（4）R 4断路。

解：（1）R 2短路时3O I I 124VR u u u R =-=-=-（2）R 3短路时2O I I 124VR u u u R =-=-=-（3）R 4短路时，电路无反馈，u O =-14V 。

（4）R 4断路时23O I I 148VR R u u u R +=-=-=-7.6试求下图电路输出电压与输入电压的运算关系。

解：（c ）f P I2N1fR u u u R R =-=+I1NN O1fu u u u R R --=联立求得：f O I1I2I1I21()8()R u u u u u R =-=-7.7如图所示电路中，集成运放的共模信号分别为多少？要求写出表达式。

解： 因为集成运放同相输入端和反相输入端之间净输入电压为零，所以它们的电位就是集成运放的共模输入电压。

（c ）图f IC I2I21f89R u u u R R ==+7.8如图所示为恒流源电路，已知稳压管工作在稳定状态，试求负载电阻中的电流。

解：N Z L 220.6m Au U I R R ===7.10求解下图电路的运算关系。

解：图（b ）所示的A 1组成同相比例运算电路，A 2组成加减运算电路。

第7章习题解答7-1 选择合适的答案填空。

（1）在本征半导体中加入五价元素可以形成 半导体，加入三价元素可以形成 半导体。

A ． P 型 B. N 型（2）在杂质半导体中多子的数量与 有关。

A ．掺杂浓度 B. 温度（3）当温度升高时，二极管的反向饱和电流将 。

A ． 减小 B. 增加 C. 不变 （4）稳压二极管稳压时工作在 区。

A ． 正向特性 B. 反向特性 C. 反向击穿 解：（1）B （2）A （3）B （4）C7-2二极管电路如题图7-2所示，判断图中的二极管是导通还是截止，并求出电压U AB 。

设二极管的导通电压U D =0.7V 。

AB3VABABAB(a)(b)题图7-2解：取 B 点作参考点，断开二极管，分析二极管阳极和阴极的电位。

在图（a ）中，二极管阳极电位V 阳=3V ，阴极电位V 阴=－3V ，V 阳＞V 阴 二极管D 导通，若忽略管压降，二极管可看作短路，U AB =－ 3V在图（b ）中，V D1阳=V D2阳=6V ，V D1阴=－12V ，V D2阴=0V ，∵ U D1 ＞U D2 ∴ D 1 优先导通， D 2截止。

若忽略管压降，二极管可看作短路，U AB = －12V 。

7-3电路如题图7-3所示，已知u i =12sin ωt ，试画出 u i 、u o 的波形，并标出幅值。

设二极管为理想二极管。

Rou u (a)Du ou (b)题图7-3解：设u i 、u o 的公共端为参考点。

在图（a ）中，当u i ＞0时，D 导通，u o = u i ；u i ＜ 0时，D 截止，u o =0V ，波形如解题图7-3（a ）所示。

在图（b ）中，二极管阳极电位为－6V ，当u i ＞－6V 时，D 截止，u o = u i ； u i ＜－6V 时，D 导通，u o =－6V ，波形如解题图7-3（b ）所示。

tttt解题图7-3（a ） 解题图7-3（b ）7-4 在题图7-4所示电路中，已知u i =10sin ωt ，试画出 u i 、u o 的波形，并标出幅值。

电子技术基础一、 填空第一章 直流电路分析基础１．电路一般由 电源 、 负载 和 中间环 三部分组成。

２.电源是将 其他形式的能转换成电能 的装置。

3.负载是将 电能转换为其他形式的能 的设备。

4．电路的作用包括 能源转换 和 信号处理 两个方面。

５.交流电是指 大小和方向随时间变换而变化 的电压或电流。

6．数字信号是指 大小和方向不随时间变化而变化 的电压或电流信号。

7．模拟信号是指 大小和方向随时间连续变化 的电压或电流信号。

８.电路中的元件分为有源元件和无源元件，其中无源元件包括 电阻 、电感 和 电容 三种。

9.在电路中起激励作用的是独立电源，包括理想独立电流源 和 非理想电压源 。

10.电路中有两种电源，其中起激励作用的是独立电源，不起激励作用的是 受控 电源。

11. 一般来说,电流分为 直流 、 交流 和 随机电流 三种类型。

1２.求出的功率如果大于０，表示该元件吸收功率 ；如果功率小于0,表示该元件 发出功率 。

13.一般来说,电压分为 直流电压 、 交流电压 和 随机电压 三种类型。

14.对于一个二端元件,在关联参考方向的时，该元件功率的计算公式习惯表示为 P=UI ;与此相反,在非关联参考方向的时，其功率计算公式习惯表示为 P= －UI 。

15．根据是否提供激励，电源分为 独立 和 受控 两种。

第二章 一阶过渡电路1.一阶过渡电路的全响应分析通常用三要素法,三要素分别指 初始值f (0) 、 稳态值f (∞) 和 时间常数τ 。

2.ＲＣ过渡电路中的时间常数的表达式为 τ=RC ；RL 过渡电路中的时间常数的表达式为τ=lR 。

3.根据是否有信号输入，一阶过渡电路分为 零输入 响应和 零状态 响应。

４.一阶电路的全响应既可以用零输入响应和零状态响应表示，也可用 多个暂态 和 多个稳态 表示。

第三章 正弦交流电1.正弦交流电源的三要素是指 振幅 、 频率 和 出相位 。

第一章数字逻辑习题1．1数字电路与数字信号1.1.2 图形代表的二进制数0101101001．1．4一周期性数字波形如图题所示，试计算：（1）周期；（2）频率；（3）占空比例MSBLSB0 1 2 11 12 （ms）解：因为图题所示为周期性数字波，所以两个相邻的上升沿之间持续的时间为周期，T=10ms 频率为周期的倒数，f=1/T=1/0.01s=100HZ占空比为高电平脉冲宽度与周期的百分比，q=1ms/10ms*100%=10%1.2数制1.2.2将下列十进制数转换为二进制数，八进制数和十六进制数（要求转换误差不大于 42. （2）127 （4）2.718解：（2）（127）D=-1=（10000000）B-1=（1111111）B=（177）O=（7F）H 72（4）（2.718）D=(10.1011)B=(2.54)O=(2.B)H1.4二进制代码1.4.1将下列十进制数转换为8421BCD码：（1）43 （3）254.25解：（43）D=（01000011）BCD1.4.3试用十六进制写书下列字符繁荣ASCⅡ码的表示：P28（1）+ （2）@ （3）you (4)43解：首先查出每个字符所对应的二进制表示的ASCⅡ码，然后将二进制码转换为十六进制数表示。

（1）“+”的ASCⅡ码为0101011，则（00101011）B=（2B）H（2）@的ASCⅡ码为1000000,(01000000)B=(40)H(3)you的ASCⅡ码为本1111001,1101111,1110101,对应的十六进制数分别为79,6F,75(4)43的ASCⅡ码为0110100,0110011,对应的十六紧张数分别为34,331.6逻辑函数及其表示方法1.6.1在图题1. 6.1中，已知输入信号A，B`的波形，画出各门电路输出L的波形。

解: (a)为与非， (b)为同或非，即异或第二章逻辑代数习题解答2.1.1 用真值表证明下列恒等式(3)ABABAB⊕=+（A⊕B）=AB+AB 解：真值表如下ABAB⊕ABABAB⊕AB+AB111111111111由最右边2栏可知，与AB+AB的真值表完全相同。

《电路与电子技术基础》参考解答 习题一1-1 一个继电器的线圈，电阻为48Ω，当电流为0.18A 时才能动作，问线圈两端应施加多大的电压？答：根据欧姆定律可得：U=IR=0.18*48=8.64V1-2 一个1000W 的电炉，接在220V 电源使用时，流过的电流有多大？答：由电路的功率计算公式可知：P=UI ，所以A 55.42201000===U P I 1-3 求题图1-1(a)、(b)电路得U ab 。

解：（1）图(a)，由a 到b 的电压降U ab =U ac +U cb ，假定电流方向如图所示，沿a —电池—c —a 回路逆时针方向绕行一周，电压方程式为：-6+4I+2I=0 即得：I=1A则U ac =2(-I)=-2V （或者U ac =-6+4I=-2V ）对于cb 支路：因为构不成回路，所以电流为零。

故：U cb =4V #所以：U ab =U ac +U cb =-2+4=2V #（2）图(b)，由a 到b 的电压降U ab =U ac +U cb ，假定电流方向如图所示，与(a)同理在回路中列出电压方程为：-3+1I+2I=0 即得：I=1A则U ac =1(-I)=-1V （或者U ac =-3+2I=-1V ）对于cb 支路：因为构不成回路，所以电流为零。

故：U cb =8V所以：U ab =U ac +U cb =-1+8=7V #1-7 电路如题图1-2所示，求（1）列出电路得基尔霍夫电压定律方程；（2）求出电流（3）求U ab 及U cd解：（1）假设电流的参考方向如图所示，对于db 支路，因为不构成回路，支路电流等于零，U db =10V 由a 点出发按顺时针方向绕行一周的KVL 电压方程式为：2I+12+1I+2I+2I+1I-8+2I=0 得：10I+4=0 # （2）求电流由上面得回路电压方程式得：)A (4.0104-=-=I #a4 b(a) aΩ b (b)题图1-1 习题1-3电路图1Ω2 2Ω 22Ω1Ω题图1-2 习题1-7电路图负号表示电流的实际方向与参考方向相反。
