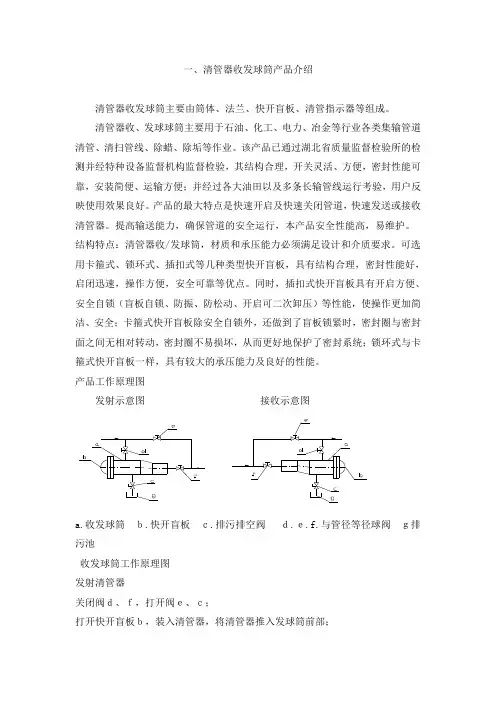

一、清管器收发球筒产品介绍清管器收发球筒主要由筒体、法兰、快开盲板、清管指示器等组成。
清管器收、发球球筒主要用于石油、化工、电力、冶金等行业各类集输管道清管、清扫管线、除蜡、除垢等作业。
该产品已通过湖北省质量监督检验所的检测并经特种设备监督机构监督检验，其结构合理，开关灵活、方便，密封性能可靠，安装简便、运输方便；并经过各大油田以及多条长输管线运行考验，用户反映使用效果良好。
产品的最大特点是快速开启及快速关闭管道，快速发送或接收清管器。
提高输送能力，确保管道的安全运行，本产品安全性能高，易维护。
结构特点：清管器收/发球筒，材质和承压能力必须满足设计和介质要求。
可选用卡箍式、锁环式、插扣式等几种类型快开盲板，具有结构合理，密封性能好，启闭迅速，操作方便，安全可靠等优点。
同时，插扣式快开盲板具有开启方便、安全自锁（盲板自锁、防振、防松动、开启可二次卸压）等性能，使操作更加简洁、安全；卡箍式快开盲板除安全自锁外，还做到了盲板锁紧时，密封圈与密封面之间无相对转动，密封圈不易损坏，从而更好地保护了密封系统；锁环式与卡箍式快开盲板一样，具有较大的承压能力及良好的性能。
产品工作原理图ｇ排收发球筒工作原理图发射清管器关闭阀ｄ、ｆ，打开阀ｅ、ｃ；打开快开盲板ｂ，装入清管器，将清管器推入发球筒前部；关闭快开盲板ｂ及阀ｃ；关闭阀ｅ，打开阀ｆ、并缓开阀ｄ，直至全部打开将清管器发出。
接受清管器打开阀ｅ，关闭阀ｆ、ｄ；打开阀ｃ，将收球筒内压力及污物排空；打开快开盲板ｂ将清管器取出；关闭快开盲板ｂ及阀ｃ、ｅ，打开阀ｆ、ｄ，恢复原始状态。
二、产品制造及验收标准GB150.1～GB150.4-2011 《压力容器》JB/T4731-2005 《钢制卧式容器》Q/BX02—2012 《收发球筒》SY/T0556-2010 《快速开关盲板技术规范》TSG R0004-2009 《固定式压力容器安全技术监察规程》GB/T985.1-2008 《气焊、焊条电弧焊、气体保护焊和高能束焊的推荐坡口》GB/T985.2-2008 《埋弧焊的推荐坡口》JB/T4730-2005 《承压设备无损检测》SY/T0059-1999 《防止硫化物应力开裂技术规范》JB/T4711-2003 《压力容器涂敷与运输包装》GB/T25198-2010 《压力容器封头》GB/T8163-2008 《输送流体用无缝钢管》GB/T9115-2010 《对焊钢制管法兰》GB/T901-1988 《等长双头螺柱B级》GB/T6170-2000 《1型六角螺母》JB/T4736-2002 《补强圈》HG/T21523-2005 《水平吊盖带颈平焊法兰人孔》HG/T21520-2005 《垂直吊盖带颈平焊法兰人孔》HG/T21524-2005 《水平吊盖带颈对焊法兰人孔》HG/T21574-2008 《化工设备吊耳及工程技术要求》GB713-2008 《锅炉和压力容器用钢板》JB/T4712.1-2007 《容器支座》GB/T9126-2008 《管法兰用非金属垫片尺寸》GB/T9123-2010 《平面、突面钢制管法兰盖》GB/T12459-2005 《钢制无缝焊接管件最新标准》GB/T197-2003 《螺纹标准》GB/T8650-2006 《管线钢和压力容器钢抗氢致开裂评定方法》GB/T4157-2006 《金属在硫化氢环境中抗特殊形式环境开裂实验室试验》GB/T3-2005 《普通螺纹收尾、肩距、退刀槽和倒角》GB50156-2002 《汽车加油加气站设计与施工规范》GB/T9119-2010 《板式平焊钢管制法兰》GB/T4622.2-2008 《缠绕式垫片管法兰用垫片尺寸》GB50341-2003 《立式圆筒形钢制焊接油罐设计规范》GB50128-2005 《立式圆筒形钢制焊接储罐施工及验收规范》NB/T47014-2011 《承压设备焊接工艺评定》NB/T47015-2011 《压力容器焊接规程》NB/T47008-2010 《压力容器用碳素钢和低合金钢锻件》HG/T20592～20635-2009 《钢制管法兰、垫片、紧固件》JB/T4711-2003 《压力容器涂敷与运输包装》GB/T12459-2005 《钢制对焊无缝钢管》HG/T20613-2009 《钢制管法兰用紧固件》GB/T6175-2000 《Ⅱ型六角螺母》GB/T97.2-2002 《A级平垫圈倒角型规格》。
清管阀工作原理
清管阀是一种用于管道系统中的重要设备，其作用是控制流体
的流动，同时清除管道中的杂质和污物，保证管道系统的正常运行。
清管阀的工作原理主要包括结构特点、工作过程和应用范围等方面。
首先，清管阀的结构特点是其具有自清洁功能。
清管阀内部设
计有特殊的结构，能够有效清除管道中的污物和杂质，保证流体的
通畅。
同时，清管阀的阀芯和阀座采用特殊材料制成，具有较强的
耐磨性和耐腐蚀性，能够有效延长清管阀的使用寿命。
其次，清管阀的工作过程是通过流体的压力和阀芯的移动来实
现的。
当流体通过管道系统流动时，流体的压力会推动阀芯的移动，从而打开或关闭清管阀。
在清管阀关闭的状态下，流体会被强制通
过清管阀的过滤网，将管道中的杂质和污物过滤出来，保证管道系
统的清洁。
在清管阀打开的状态下，流体则可以自由通过管道系统
流动，实现正常的工业生产。
最后，清管阀的应用范围非常广泛。
它可以应用于各种管道系统，如化工、石油、冶金、电力等领域。
在这些领域中，清管阀能
够有效地保护管道系统，减少设备的损坏和维修成本，提高生产效
率和产品质量。
综上所述，清管阀作为管道系统中的重要设备，其工作原理主
要包括结构特点、工作过程和应用范围等方面。
通过清管阀的自清
洁功能和流体压力的作用，能够有效地保证管道系统的正常运行，
为工业生产提供了可靠的保障。
同时，清管阀的应用范围非常广泛，可以满足不同领域的需求，具有重要的经济和社会意义。
浅析长输管道清管及内检测长输管道清管及内检测是管道运营和维护中非常重要的环节。
长输管道作为能源运输的重要通道，其安全运行直接关系到能源供应的稳定和国家经济发展的持续。
对长输管道的清管和内检测工作必须高度重视，做到及时、全面、准确，确保长输管道的安全运行。
一、清管工作长输管道的清管工作一般包括机械清管、水力清管和化学清管三种方式，清管工作的目的是清除管道内部沉积物和杂物，消除管道内的腐蚀和结垢，保证管道的畅通和安全运行。
1. 机械清管机械清管是通过机械设备清除管道内的杂物和沉积物，常见的设备有管线清洗车、管道除垢机等。
机械清管可以快速、彻底地清除管道内的污物，恢复管道的流通状态，是清管工作中常用的一种方式。
2. 水力清管水力清管是通过高压水流冲击管道内的污物和沉积物，将其冲刷出管道，常见的设备有高压水射流清洗车。
水力清管具有操作简单、清洁彻底等优点，而且不会损坏管道内壁，因此在清管作业中也有着广泛的应用。
3. 化学清管化学清管是通过投放特定的化学清洗剂，溶解管道内的结垢和污物，达到清洁管道的目的，常见的清洗剂有碱性清洗剂、酸性清洗剂等。
化学清管通常需要严格控制清洗剂的投放浓度和清洗时间，以免对管道材质造成腐蚀，因此在清管作业中需要严格按照操作规程进行。
二、内检测工作长输管道的内检测工作是通过将检测设备送入管道内部，对管道的内部情况进行检测和评估，发现管道内部存在的问题和隐患，进行及时修复和处理，确保管道的安全运行。
1. 内壁测厚内壁测厚是通过超声波或磁粉探伤等方式对管道内壁厚度进行检测，发现管道内壁腐蚀、磨损和损伤等情况，评估管道的使用寿命和安全状况。
内壁测厚是长输管道内检测工作中的一项重要内容，可以及时发现管道内壁的问题，为管道的维护和修复提供准确的数据支持。
2. 内部泄漏检测内部泄漏检测是通过检测设备对管道内部进行检测，发现泄漏和渗漏等问题。
常见的内部泄漏检测设备有内部泄漏探测器、气体检测仪等，可以对管道内部的泄漏情况进行实时监测和检测，保障管道的安全运行。
