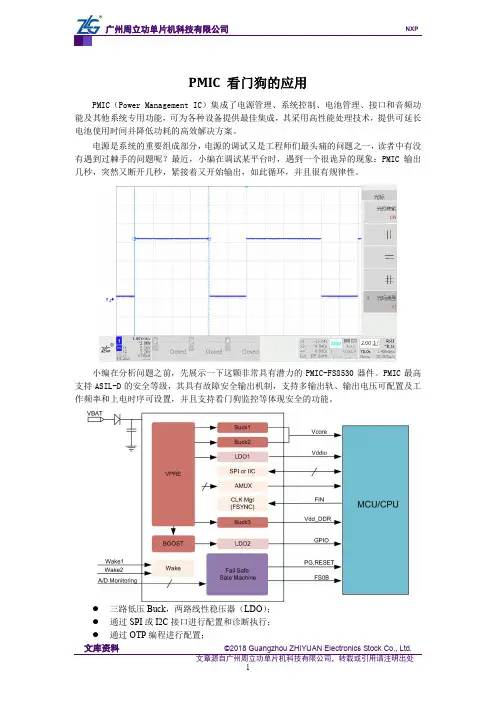

©2018 Guangzhou ZHIYUAN Electronics Stock Co., Ltd. 文章源自广州周立功单片机科技有限公司，转载或引用请注明出处 1 NXP PMIC 看门狗的应用 PMIC（Power Management IC）集成了电源管理、系统控制、电池管理、接口和音频功能及其他系统专用功能，可为各种设备提供最佳集成，其采用高性能处理技术，提供可延长电池使用时间并降低功耗的高效解决方案。 电源是系统的重要组成部分，电源的调试又是工程师们最头痛的问题之一，读者中有没有遇到过棘手的问题呢？最近，小编在调试某平台时，遇到一个很诡异的现象：PMIC输出几秒，突然又断开几秒，紧接着又开始输出，如此循环，并且很有规律性。 小编在分析问题之前，先展示一下这颗非常具有潜力的PMIC-FS8530器件。PMIC最高支持ASIL-D的安全等级，其具有故障安全输出机制，支持多输出轨、输出电压可配置及工作频率和上电时序可设置，并且支持看门狗监控等体现安全的功能。  三路低压Buck，两路线性稳压器（LDO）；  通过SPI或I2C接口进行配置和诊断执行；  通过OTP编程进行配置； 广州周立功单片机科技有限公司

文库资料 ©2018 Guangzhou ZHIYUAN Electronics Stock Co., Ltd. 文章源自广州周立功单片机科技有限公司，转载或引用请注明出处 2 NXP  VPRE同步降压控制器，带有外部MOSFET，可配置的输出电压，开关频率，最高10A峰值的电流能力；  低压集成同步BUCK1/2转换器。可配置的输出电压，电流能力高达3.6A峰值。BUCK1/2的多相功能可在单轨上将电流能力扩展至7.2A峰值；  具有独立监控电路的ASIL-D，用于MCU监控的专用接口，具有watchdog，复位和中断，内置自检，故障安全输出功能。 回归正题，继续文章开始的问题。开始排查了PMIC的Reset，Wake等信号，都没发现异常，鉴于输出波形的规律性，经过小编的苦苦研究，问题终于找到，原因出现在这里： 由于OTP时启用了Challenger watchdog监视功能。Challenger watchdog基于MCU的question/answer流程。在FS8530中通过LFSR（Linear Feedback Shift Register）实现生成16位伪随机字。MCU可以在INIT_FS阶段发送LFSR的seed或使用FS85生成的LFSR，并执行预定义的计算。在watchdog OPEN窗口期间通过SPI / I2C发送，并由FS8530验证结果。当结果正确时，将重新启动watchdog程序窗口并生成新的LFSR。当结果错误时，watchdog错误计数器递增，watchdog窗口重新启动并且LFSR值不会改变。 在初始化阶段（INIT_FS）期间，MCU发送LFSR的seed，或使用由WD_SEED寄存器中提供的FS8530（0x5AB2）生成的默认LFSR值。使用此LFSR，MCU根据以下公式执行简单计算，并将结果发送到WD_ANSWER寄存器。 watchdog错误策略适用于Challenger watchdog和Simple watchdog。watchdog错误计数器在设备中实现，用来过滤不正确的watchdog刷新。每次发生watchdog故障时，器件将此计数器递增2；每次正确刷新watchdog时，watchdog错误计数器将递减1。此原则可确保循环“OK / NOK”行为收敛到故障检测。为了实现应用程序的灵活性，此计数器的最大值可在INIT_FS阶段使用WD_ERR_LIMIT [1：0]位进行配置。 根据以上原因分析，解决该问题有两个方法： 1、使用Debug模式，此时，看门狗窗口完全打开，故障安全状态机的深度故障保护请求（DFS = 1）被屏蔽，RSTB引脚的8s定时器监控被禁用，不需要看门狗刷新（仅限于调试时使用）； 2、MCU/CPU通过I2C/SPI在INIT_FS阶段发送LFSR的seed或使用FS8530生成的LFSR，并执行预定义的计算，避免watchdog错误次数达到预定值而复位，导致断断续续输出。 在清晰了PMIC工作的机制后，解决问题就水到渠成了。在往常，看门狗一般应用于主控MCU的安全性监控，但随着汽车设计安全性的需求越来越高，节点系统的各个部分将拥有越来越多的安全机制，我们将在后续的文章中一一为大家呈现。

常用看门狗芯片

常用看门狗芯片是一种用于监控和保护计算机系统的重要硬件设备。它可以监测计算机系统的运行状态，并在系统出现故障或异常时采取相应的措施，确保系统的稳定运行和安全性。

一、看门狗芯片的工作原理

看门狗芯片主要由计时器和复位电路组成。计时器负责计算计算机系统的运行时间，当计时器达到预设的时间阈值时，会产生一个复位信号，通过复位电路将计算机系统重新启动。如果计算机系统正常运行，会定期喂狗，即重置计时器，避免产生复位信号。而如果计算机系统出现故障或异常，无法定期喂狗，计时器将超过预设的时间阈值，产生复位信号，将系统重新启动，从而恢复到正常工作状态。

二、看门狗芯片的应用场景

1. 服务器系统：在服务器系统中，看门狗芯片可以监测服务器的运行状态，当服务器出现死机或崩溃时，看门狗芯片会自动进行系统复位，确保服务器的稳定运行。

2. 嵌入式系统：在嵌入式系统中，看门狗芯片可以监测嵌入式设备的运行状态，当设备出现故障或异常时，看门狗芯片会自动进行复位，保证设备的正常工作。

3. 工控系统：在工控系统中，看门狗芯片可以监测工控设备的运行状态，当设备出现故障或异常时，看门狗芯片会自动进行复位，确保工控系统的稳定运行。

1. 稳定可靠：常用看门狗芯片采用高品质的元器件和先进的制造工艺，具有较高的稳定性和可靠性，能够长时间稳定工作。

2. 灵活可调：常用看门狗芯片可以根据不同的需求进行设置和调整，包括计时器的时间阈值、复位电路的复位方式等，以适应不同系统的要求。

3. 低功耗：常用看门狗芯片采用低功耗设计，能够在保证系统稳定运行的同时，降低能耗和发热量，延长设备的使用寿命。

4. 兼容性强：常用看门狗芯片具有良好的兼容性，可以与各种不同的计算机系统和嵌入式设备进行集成，方便应用和使用。

5. 成本低廉：常用看门狗芯片采用成熟的制造工艺和大规模生产，具有较低的成本，适用于大规模应用和推广。

四、看门狗芯片的发展趋势

redis看门狗应用场景

Redis是一个常用的开源的内存数据库，它被广泛应用于缓存、消息队列、实时统计等场景中。而Redis看门狗则是Redis的一个重要特性，它能够在Redis主节点宕机时自动将从节点晋升为主节点，保证系统的高可用性。本文将从多个实际应用场景出发，探讨Redis看门狗的应用。

1. 缓存系统

缓存系统是Redis最常见的应用场景之一。当一个客户端请求某个数据时，首先会在缓存系统中查找，如果缓存中存在该数据，则直接返回给客户端，从而避免了对数据库的访问。而Redis看门狗可以实现缓存系统的高可用性。当主节点宕机时，看门狗会自动将从节点晋升为主节点，保证缓存系统的正常运行。

2. 消息队列

消息队列是一种常见的应用场景，用于实现异步通信、解耦系统等。Redis的List数据结构非常适合实现简单的消息队列。当消息生产者产生消息时，将消息推送到Redis的List中；而消息消费者则从List中取出消息进行处理。而Redis看门狗可以保证消息队列的高可用性。当主节点宕机时，看门狗会自动将从节点晋升为主节点，确保消息队列的正常运行。

3. 实时统计系统 实时统计系统用于对大量数据进行实时处理和分析，常见的应用场景有实时监控、实时报表等。Redis的高性能和内存存储特性使其成为实时统计系统的理想选择。而Redis看门狗可以保证实时统计系统的高可用性。当主节点宕机时，看门狗会自动将从节点晋升为主节点，确保实时统计系统的正常运行。

4. 分布式锁

分布式锁是保证多个进程或线程并发访问共享资源时的一种常见机制。Redis的setnx命令可以实现简单的分布式锁。当一个进程需要获取锁时，它会尝试使用setnx命令在Redis中设置一个特定的键值对。而Redis看门狗可以保证分布式锁的高可用性。当主节点宕机时，看门狗会自动将从节点晋升为主节点，确保分布式锁的正常使用。

5. 分布式会话管理

分布式会话管理是指将用户的会话信息存储在分布式系统中，实现跨节点的会话共享。Redis的高性能和内存存储特性使其成为分布式会话管理的理想选择。而Redis看门狗可以保证分布式会话管理的高可用性。当主节点宕机时，看门狗会自动将从节点晋升为主节点，确保分布式会话管理的正常运行。
