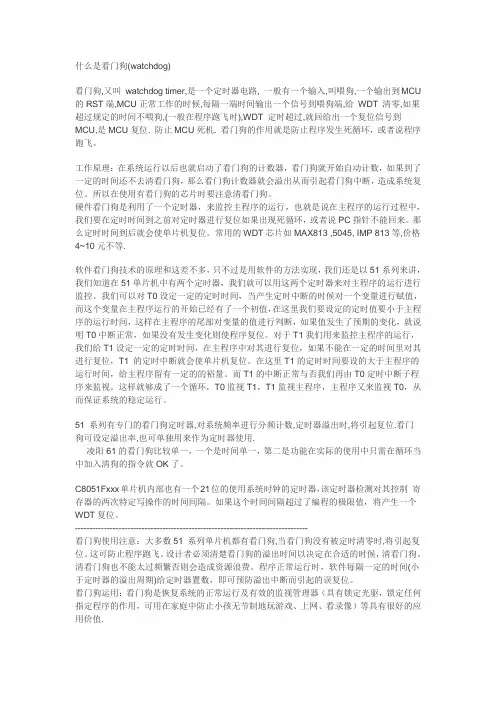

什么是看门狗(watchdog)
看门狗,又叫 watchdog timer,是一个定时器电路, 一般有一个输入,叫喂狗,一个输出到MCU的RST端,MCU正常工作的时候,每隔一端时间输出一个信号到喂狗端,给 WDT 清零,如果超过规定的时间不喂狗,(一般在程序跑飞时),WDT 定时超过,就回给出一个复位信号到MCU,是MCU复位. 防止MCU死机. 看门狗的作用就是防止程序发生死循环，或者说程序跑飞。
工作原理：在系统运行以后也就启动了看门狗的计数器，看门狗就开始自动计数，如果到了一定的时间还不去清看门狗，那么看门狗计数器就会溢出从而引起看门狗中断，造成系统复位。所以在使用有看门狗的芯片时要注意清看门狗。
硬件看门狗是利用了一个定时器，来监控主程序的运行，也就是说在主程序的运行过程中，我们要在定时时间到之前对定时器进行复位如果出现死循环，或者说PC指针不能回来。那么定时时间到后就会使单片机复位。常用的WDT芯片如MAX813 ,5045, IMP 813等,价格4~10元不等.
软件看门狗技术的原理和这差不多，只不过是用软件的方法实现，我们还是以51系列来讲，我们知道在51单片机中有两个定时器，我们就可以用这两个定时器来对主程序的运行进行监控。我们可以对T0设定一定的定时时间，当产生定时中断的时候对一个变量进行赋值，而这个变量在主程序运行的开始已经有了一个初值，在这里我们要设定的定时值要小于主程序的运行时间，这样在主程序的尾部对变量的值进行判断，如果值发生了预期的变化，就说明T0中断正常，如果没有发生变化则使程序复位。对于T1我们用来监控主程序的运行，我们给T1设定一定的定时时间，在主程序中对其进行复位，如果不能在一定的时间里对其进行复位，T1 的定时中断就会使单片机复位。在这里T1的定时时间要设的大于主程序的运行时间，给主程序留有一定的的裕量。而T1的中断正常与否我们再由T0定时中断子程序来监视。这样就够成了一个循环，T0监视T1，T1监视主程序，主程序又来监视T0，从而保证系统的稳定运行。

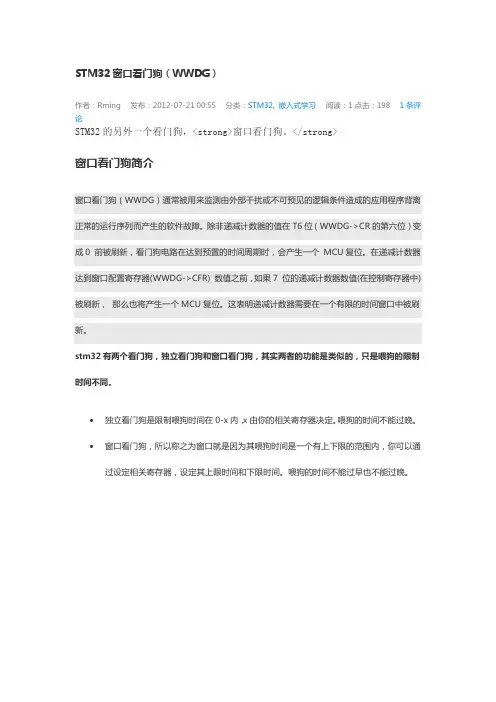

STM32窗口看门狗（WWDG）
作者：Rming 发布：2012-07-21 00:55 分类：STM32, 嵌入式学习 阅读：1点击：198 1条评论
STM32的另外一个看门狗，窗口看门狗。
窗口看门狗简介
窗口看门狗（WWDG）通常被用来监测由外部干扰或不可预见的逻辑条件造成的应用程序背离正常的运行序列而产生的软件故障。除非递减计数器的值在T6位（WWDG->CR的第六位）变成0 前被刷新，看门狗电路在达到预置的时间周期时，会产生一个 MCU复位。在递减计数器达到窗口配置寄存器(WWDG->CFR) 数值之前，如果7 位的递减计数器数值(在控制寄存器中)被刷新， 那么也将产生一个MCU复位。这表明递减计数器需要在一个有限的时间窗口中被刷新。
stm32有两个看门狗，独立看门狗和窗口看门狗，其实两者的功能是类似的，只是喂狗的限制时间不同。
独立看门狗是限制喂狗时间在0-x内，x由你的相关寄存器决定。喂狗的时间不能过晚。
窗口看门狗，所以称之为窗口就是因为其喂狗时间是一个有上下限的范围内，你可以通过设定相关寄存器，设定其上限时间和下限时间。喂狗的时间不能过早也不能过晚。
T[6:0]就是WWDG_CR的低七位，W[6:0]即是WWDG->CFR的低七位。T[6:0]就是窗口看门狗的计数器，而W[6:0]则是窗口看门狗的上窗口，下窗口值是固定的（0X40）。当窗口看门狗的计数器在上窗口值之外被刷新，或者低于下窗口值都会产生复位。
上窗口值（W[6:0]）是由用户自己设定的，根据实际要求来设计窗口值，但是一定要确保窗口值大于0X40，否则窗口就不存在了。
窗口看门狗的3 个寄存器
控制寄存器（WWDG_CR）
WWDG_CR只有低八位有效，T[6:0]用来存储看门狗的计数器值，随时更新的，每个 PCLK1周期（4096 ×2^wdgtb）减 1 。当该计数器的值从 0X40变为0X3F 的时候，将产生看门狗复位。

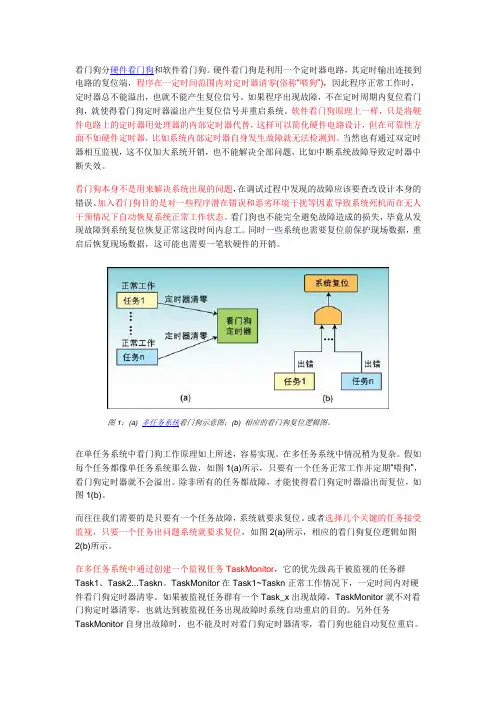

看门狗分硬件看门狗和软件看门狗。硬件看门狗是利用一个定时器电路，其定时输出连接到电路的复位端，程序在一定时间范围内对定时器清零(俗称“喂狗”)，因此程序正常工作时，定时器总不能溢出，也就不能产生复位信号。如果程序出现故障，不在定时周期内复位看门狗，就使得看门狗定时器溢出产生复位信号并重启系统。软件看门狗原理上一样，只是将硬件电路上的定时器用处理器的内部定时器代替，这样可以简化硬件电路设计，但在可靠性方面不如硬件定时器，比如系统内部定时器自身发生故障就无法检测到。当然也有通过双定时器相互监视，这不仅加大系统开销，也不能解决全部问题，比如中断系统故障导致定时器中断失效。
看门狗本身不是用来解决系统出现的问题，在调试过程中发现的故障应该要查改设计本身的错误。加入看门狗目的是对一些程序潜在错误和恶劣环境干扰等因素导致系统死机而在无人干预情况下自动恢复系统正常工作状态。看门狗也不能完全避免故障造成的损失，毕竟从发现故障到系统复位恢复正常这段时间内怠工。同时一些系统也需要复位前保护现场数据，重启后恢复现场数据，这可能也需要一笔软硬件的开销。
在单任务系统中看门狗工作原理如上所述，容易实现。在多任务系统中情况稍为复杂。假如每个任务都像单任务系统那么做，如图1(a)所示，只要有一个任务正常工作并定期“喂狗”，看门狗定时器就不会溢出。除非所有的任务都故障，才能使得看门狗定时器溢出而复位，如图1(b)。
而往往我们需要的是只要有一个任务故障，系统就要求复位。或者选择几个关键的任务接受监视，只要一个任务出问题系统就要求复位，如图2(a)所示，相应的看门狗复位逻辑如图2(b)所示。
在多任务系统中通过创建一个监视任务TaskMonitor，它的优先级高于被监视的任务群Task1、Task2...Taskn。TaskMonitor在Task1~Taskn正常工作情况下，一定时间内对硬件看门狗定时器清零。如果被监视任务群有一个Task_x出现故障，TaskMonitor就不对看门狗定时器清零，也就达到被监视任务出现故障时系统自动重启的目的。另外任务TaskMonitor自身出故障时，也不能及时对看门狗定时器清零，看门狗也能自动复位重启。
在Arduino中使用看门狗定时器
第 1 页 共 1 页 在Arduino中使用看门狗定时器
整理：张志明
日期：2015.11.17
摘自：
1. 简介
看门狗定时器是单片机的一个组成部分，在单片机程序的调试和运行中都有着重要的意义。
看门狗定时器（WDT，Watch Dog Timer）实际上是一个计数器，一般给看门狗一个大数，程序开始运行后看门狗开始倒计数。如果程序运行正常，过一段时间CPU应发出指令让看门狗复位，重新开始倒计数。如果看门狗减到0就认为程序没有正常工作，强制整个系统复位。
2. 看门狗定时器工作原理
使能时，WDT将递增，直到溢出，或称“超时”。除非处于休眠或空闲模式，WDT 超时会强制器件复位。为避免WDT 超时复位，用户必须定期用PWRSAV 或CLRWDT
指令将看门狗定时器清零。如果WDT 在休眠或空闲模式下超时，器件将唤醒并从PWRSAV 指令执行处继续执行代码。在上述两种情况下，WDTO 位（RCON<4>）都会置1，表示该器件复位或唤醒事件是由于WDT超时引起的。如果WDT 将CPU从休眠或空闲模式唤醒，“休眠”状态位（RCON<3>）或“空闲”状态位（RCON<2>）也会置1，表示器件之前处于省电模式。
3. 功能作用
此外，WatchDog还可以在你的程序陷入死循环的时候，让单片机复位而不用整个系统断电，从而保护你的硬件电路。看门狗定时器对微控制器提供了独立的保护系统，当系统出现故障时，在可选的超时周期之后，看门狗将以RESET信号作出响应，像x25045就可选超时周期为1.4秒、600毫秒、200毫秒三种。当你的程序死机时，x25045就会使单片机复位。
大多数看门狗定时器IC产生一个单一的，有限的输出脉冲持续时间当看门狗超时。这适用于触发复位或中断微处理器，但有些应用需要输出(故障指示灯)的锁存器。
考虑到安全性问题，汽车电子系统需要监控电路监测故障容限或安全性。看门狗定时器可理想满足这类需求，通过对微控制器正常工作条件下产生的周期脉冲进行检测，侦测电路或IC的失效状态，一旦发生故障可立即切换到备份/冗余系统。
