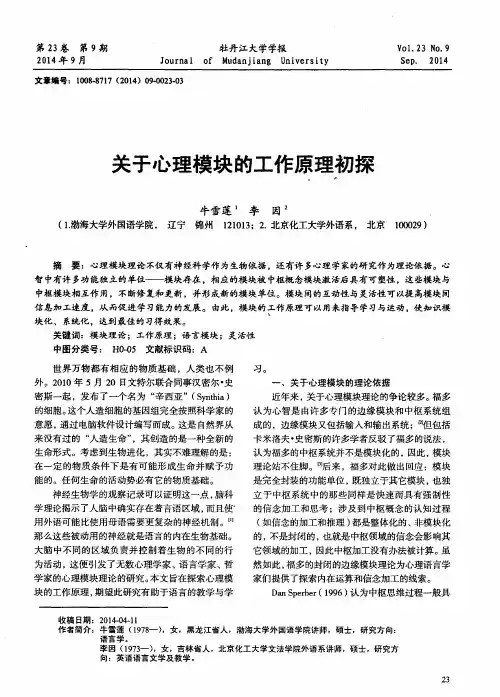

第２３卷第９期　２０１４年９月　牡丹江大学学报　Ｊｏｕｒｎａ　１　ｏｆ　Ｍｕｄａｎｊ　ｉａｎｇ　Ｕｎｉｖｅｒｓ　ｉ　ｔｙ　Ｖｏ１．２３　Ｎｏ．９　Ｓｏｐ．　２０１４　

文章编号：１００８．８７１７（２０１４）０９．００２３．０３　

关于心理模块的工作原理初探　

牛雪莲　李　因　

（１．渤海大学外国语学院，　辽宁锦州　１２１０１３；２．北京化工大学外语系，北京１０００２９）　

摘要：心理模块理论不仅有神经科学作为生物依据，还有许多心理学家的研究作为理论依据。心　

智中有许多功能独立的单位——模块存在，相应的模块被中枢概念模块激活后具有可塑性，这些模块与　

中枢模块相互作用，不断修复和更新，并形成新的模块单位。模块间的互动性与灵活性可以提高模块间　

信息加工速度，从而促进学习能力的发展。由此，模块的工作原理可以用来指导学习与运动。使知识模　

块化、系统化，达到最佳的习得效果。　

关键词：模块理论；工作原理；语言模块；灵活性　

中图分类号：Ｈ０．０５文献标识码：Ａ　

世界万物都有相应的物质基础，人类也不例　

外。２０１０年５月２０日文特尔联合同事汉密尔・史　

密斯一起，发布了一个名为“辛西亚”（Ｓｙｎｔｈｉａ）　

的细胞。这个人造细胞的基因组完全按照科学家的　

意愿，通过电脑软件设计编写而成。这是自然界从　

来没有过的“人造生命”，其创造的是一种全新的　

生命形式。考虑到生物进化，其实不难理解的是：　

在一定的物质条件下是有可能形成生命并赋予功　

能的。任何生命的活动势必有它的物质基础。　

神经生物学的观察记录可以证明这一点，脑科　

学理论揭示了人脑中确实存在着言语区域，而且使　

用外语可能比使用母语需要更复杂的神经机制。…　

那么这些被动用的神经就是语言的内在生物基础。　

大脑中不同的区域负责并控制着生物的不同的行　

为活动，这便引发了无数心理学家、语言学家、哲　学家的心理模块理论的研究。本文旨在探索心理模　

块的工作原理，期望此研究有助于语言的教学与学　习。　

看门狗芯片工作原理

一、引言

看门狗芯片是一种常用于嵌入式系统的硬件设备，它能够监控系统运行状态并在出现故障时进行重启。本文将从看门狗芯片的定义、应用场景、工作原理等多个方面详细介绍该芯片的工作原理。

二、看门狗芯片的定义

看门狗芯片是一种专门用于监控嵌入式系统运行状态的硬件设备。它可以在系统出现故障或死锁时进行重启，确保系统正常运行。

三、应用场景

看门狗芯片广泛应用于各种嵌入式系统中，如智能家居、智能穿戴设备、汽车电子等领域。这些系统需要长时间稳定运行，并且不能因为某个模块出现问题导致整个系统崩溃。此时，看门狗芯片就起到了至关重要的作用。

四、看门狗芯片的工作原理

1. 看门狗计时器

看门狗计时器是看门狗芯片中最核心的部分。它可以定期向CPU发送一个信号以确认CPU是否正常运行。如果CPU无法响应该信号，则看门狗芯片会认为系统出现了故障，并在一定时间后进行重启。

2. 看门狗喂狗

看门狗喂狗是指CPU定期向看门狗芯片发送一个信号以表明自己正常运行。这个信号可以是任何形式，如写入某个特定的寄存器、执行某个特定的指令等。如果CPU没有及时发送该信号，看门狗芯片会认为系统出现了故障，并在一定时间后进行重启。

3. 看门狗复位

看门狗复位是指在系统出现故障时，看门狗芯片会向CPU发送一个复位信号以进行重启。这个复位信号可以是硬件级别的，也可以是软件级别的。

4. 看门狗时间设置

看门狗时间设置是指用户可以通过设置寄存器或其他方式来调整看门狗计时器的计时周期。一般来说，该周期应该小于系统最长无响应时间，以确保在出现故障时能够及时进行重启。

五、总结

综上所述，看门狗芯片作为一种专用于监控嵌入式系统运行状态的硬件设备，在各种嵌入式系统中都有广泛的应用。其工作原理主要包括看门狗计时器、看门狗喂狗、看门狗复位和看门狗时间设置等方面。通过对这些原理的深入了解，我们可以更好地理解看门狗芯片的作用和应用。

看门狗模块的工作原理

一、引言

作为一种常见的安防装置，看门狗模块在很多电子设备中发挥了重要作用。然而，对于大多数人来说，看门狗模块的工作原理还比较陌生。在本文中，我们将针对这一问题进行剖析。

二、看门狗模块的概述

看门狗模块，也叫看门狗电路，是一种硬件设备，主要用于监控电子设备的运行状态。当电子设备出现故障或运行超时等异常情况时，看门狗模块能够自动重启设备，避免设备长时间停机，增加设备的可靠性。

三、看门狗模块的原理

看门狗模块主要由定时器、复位电路和控制电路三部分组成。

1. 定时器

定时器是看门狗模块的核心部分，它负责记录电子设备的运行时间，同时也是看门狗模块触发重启的关键。在设备正常运行期间，定时器会进行不断计时，一旦计时达到预设时间，定时器就会将对应信号发送给复位电路。

2. 复位电路

复位电路是看门狗模块的重要组成部分，主要负责控制电子设备的重启和复位功能。当复位电路接收到定时器的信号时，它会对电子设备进行重启，并对设备进行复位操作，以确保设备的正常运行。

3. 控制电路

控制电路是看门狗模块的最外层保护壳，它能够协同定时器和复位电路实现对电子设备的监控和保护。

四、看门狗模块的应用场景

看门狗模块的应用场景十分广泛，涉及到各个行业。例如：通信、工业控制、医疗设备、服务器、嵌入式系统等。在这些领域中，看门狗模块可以有效保障设备的稳定运行，同时也能够提高设备的效率和使用寿命。

五、结语

总的来说，看门狗模块的工作原理相对简单，但对于电子设备的可靠性和稳定性来说却不可或缺。在未来的日子里，随着科技水平的不断提高，看门狗模块也将会有更广泛的应用。我们相信，通过不断探索和研究，看门狗模块将会更好的为社会发展和人类福祉做出贡献。

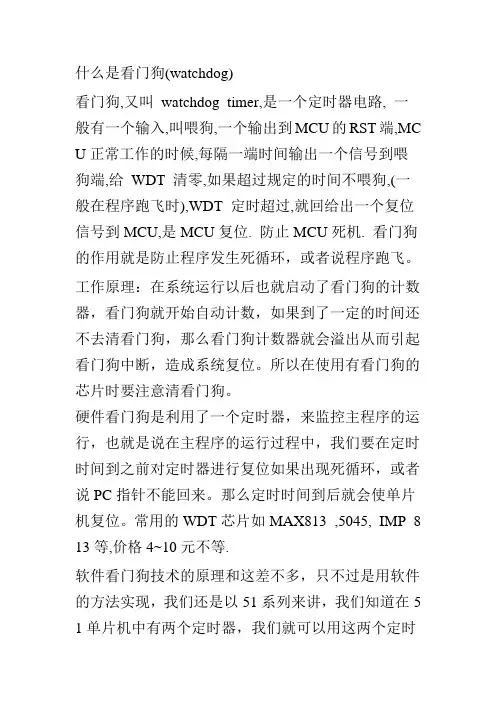

什么是看门狗(watchdog)

看门狗,又叫 watchdog timer,是一个定时器电路, 一般有一个输入,叫喂狗,一个输出到MCU的RST端,MCU正常工作的时候,每隔一端时间输出一个信号到喂狗端,给 WDT 清零,如果超过规定的时间不喂狗,(一般在程序跑飞时),WDT 定时超过,就回给出一个复位信号到MCU,是MCU复位. 防止MCU死机. 看门狗的作用就是防止程序发生死循环，或者说程序跑飞。

工作原理：在系统运行以后也就启动了看门狗的计数器，看门狗就开始自动计数，如果到了一定的时间还不去清看门狗，那么看门狗计数器就会溢出从而引起看门狗中断，造成系统复位。所以在使用有看门狗的芯片时要注意清看门狗。

硬件看门狗是利用了一个定时器，来监控主程序的运行，也就是说在主程序的运行过程中，我们要在定时时间到之前对定时器进行复位如果出现死循环，或者说PC指针不能回来。那么定时时间到后就会使单片机复位。常用的WDT芯片如MAX813 ,5045, IMP 813等,价格4~10元不等.

软件看门狗技术的原理和这差不多，只不过是用软件的方法实现，我们还是以51系列来讲，我们知道在51单片机中有两个定时器，我们就可以用这两个定时器来对主程序的运行进行监控。我们可以对T0设定一定的定时时间，当产生定时中断的时候对一个变量进行赋值，而这个变量在主程序运行的开始已经有了一个初值，在这里我们要设定的定时值要小于主程序的运行时间，这样在主程序的尾部对变量的值进行判断，如果值发生了预期的变化，就说明T0中断正常，如果没有发生变化则使程序复位。对于T1我们用来监控主程序的运行，我们给T1设定一定的定时时间，在主程序中对其进行复位，如果不能在一定的时间里对其进行复位，T1 的定时中断就会使单片机复位。在这里T1的定时时间要设的大于主程序的运行时间，给主程序留有一定的的裕量。而T1的中断正常与否我们再由T0定时中断子程序来监视。这样就够成了一个循环，T0监视T1，T1监视主程序，主程序又来监视T0，从而保证系统的稳定运行。
