控制轧制、控制冷却工艺技术
1.1 控制轧制工艺
控制轧制工艺包括把钢坯加热到适宜的温度，在轧制时控制变形量和变形温度以及轧后按工艺要求来冷却钢材。通常将控制轧制工艺分为三个阶段，如图1.1所示[2]：(1) 变形和奥氏体再结晶同时进行阶段，即钢坯加热后粗大化了的γ呈现加工硬化状态，这种加工硬化了得奥氏体具有促使铁素体相变形变形核作用，使相变后的α晶粒细小；(2) (γ+α)两相区变形阶段，当轧制温度继续降低到Ar3温度以下时，不但γ晶粒，部分相变后的α晶粒也要被轧制变形，从而在α晶粒内形成亚晶，促使α晶粒的进一步细化。

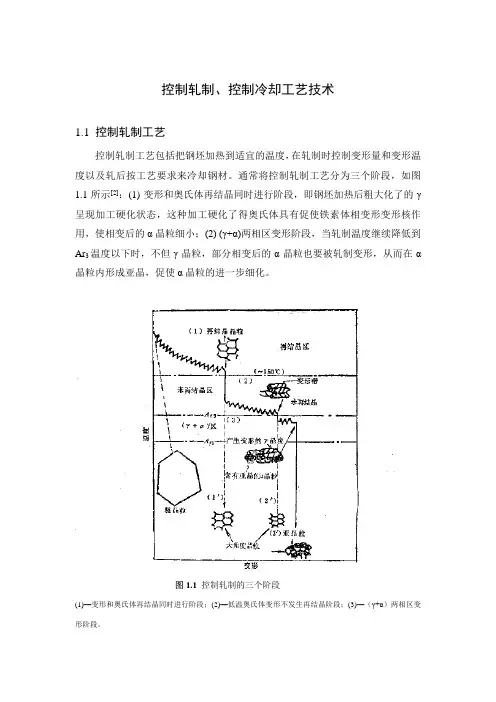

图1.1 控制轧制的三个阶段
(1)—变形和奥氏体再结晶同时进行阶段；(2)—低温奥氏体变形不发生再结晶阶段；(3)—（γ+α）两相区变形阶段。 1.2 控制轧制工艺的优点和缺点
控制轧制的优点如下：
1． 可以在提高钢材强度的同时提高钢材的低温韧性。
采用普通热轧生产工艺轧制16Mn钢中板，以18mm厚中板为例，其屈服强度σs≤330MPa，-40℃的冲击韧性Ak≤431J，断口为95%纤维状断口。当钢中加入微量铌后，仍然采用普通热轧工艺生产时，当采用控制轧制工艺生产时，-40℃的Ak值会降低到78J以下，然而采用控制轧制工艺生产时。然而采用控制轧制工艺生产时-40℃的Ak值可以达到728J以上。在通常热轧工艺下生产的低碳钢α晶粒只达到7~8级，经过控制轧制工艺生产的低碳钢α晶粒可以达到12级以上（按ASTM标准），通过细化晶粒同时达到提高强度和低温韧性是控轧工艺的最大优点。
2．可以充分发挥铌、钒、钛等微量元素的作用。
在普通热轧生产中，钢中加入铌或钒后主要起沉淀强化作用，其结果使热轧钢材强度提高、韧性变差，因此不少钢材不得不进行正火处理后交货。当采用控制轧制工艺生产时，铌将产生显著的晶粒细化和一定程度的沉淀强化，使轧后的钢材的强度和韧性都得到了很大提高，铌含量至万分之几就很有效，钢中加入的钒，由于具有一定程度的沉淀强化的同时还具有较弱的晶粒细化作用，因此在提高钢材强度的同时没有降低韧性的现象。加入钢种的钛虽然具有细化加热时原始γ晶粒的作用，但在普通轧制条件下钢中的钛不能发挥细化轧制变形过程中γ晶粒的作用，仍然得不到同时提高钢的强度和韧性的效果，当采用控制轧制工艺生产含钛钢时，才能使钢种的Ti（C,N）起沉淀强化和晶粒细化的双重作用，如有的文献中报导控制轧制生产的含钛钢的强度75%来自沉淀强化，25%来自晶粒细化。由于有中等程度的晶粒细化效果，钢的低温韧性提高。
钢材的控制轧制和控制冷却
一、名词解释：
1、控制轧制：在热轧过程中通过对金属的加热制度、变形制度、温度制度的合理控制，使热塑性变形与固态相变结合，以获得细小晶粒组织，使钢材具有优异的综合力学性能。。
2、控制冷却：控制轧后钢材的冷却速度、冷却温度，可采用不同的冷却路径对钢材组织及性能进行调控。
3、形变诱导相变：由于热轧变形的作用，使奥氏体向铁素体转变温度Ar3上升，促进了奥氏体向铁索体的转变。在奥氏体未再结晶区变形后造成变形带的产生和畸变能的增加，从而影响Ar3温度。
4、形变诱导析出：在变形过程中，由于产生大量位错和畸变能增加，使微量元素析出速度增大。
两相区轧制后的组织中既有由变形未再结晶奥氏体转变的等轴细小铁素体晶粒，还有被变形的细长的铁素体晶粒。同时在低温区变形促进了含铌、钒、钛等微量合金化钢中碳化物的析出。
5、再结晶临界变形量:在一定的变形速率和变形温度下，发生动态再结晶所必需的最低变形量。
6、二次冷却：相变开始温度到相变结束温度范围内的冷却控制。
二、填空：
1、再结晶的驱动力是储存能，影响其因素可以分为：一类是工艺条件，主要有变形量、变形温度、变形速度。另一类是材料的内在因素，主要是材料的化学成分和冶金状态。
2、控制冷却主要控制轧后钢材冷却过程的（冷却温度）、（冷却速度）等工艺条件，达到改善钢材组织和性能的目的。
3、固溶体的类型有（间隙式固溶）和（置换式固溶），形成（间隙式）固溶体的溶质元素固溶强化作用更大。
4、根据热轧过程中变形奥氏体的组织状态和相变机制不同，将控制轧制划分为三个阶段，即奥氏体再结晶型控制轧制、奥氏体未再结晶型控制轧制、在A+F两相区控制轧制。
5、以珠光体为主的中高碳钢，为达到珠光体团直径减小，则要细化奥氏体晶粒，必须采用（奥氏体再结晶）型控制轧制。
6、控制轧制是在热轧过程中通过对金属的（加热制度）、（变形制度）、（温度制度）的合理控制，使热塑性变形与固态相变结合使钢材具有优异的综合力学性能。
控制轧制和控制冷却技术
及生产工艺应用
姓名:
班级:
学号: 控制轧制和控制冷却技术
及生产工艺应用
臧简
(辽宁科技大学)
[摘要]阐述了控轧控冷工艺的原理理和工艺特点，控制轧制(TMCP技术是取代 离线热处理生产高性能钢材的一种生产技术 , 它的核心包括 :(l) 控制轧制温度和
轧后冷却速度、冷却的开始温度和终止温度 ;(2) 轧制变形量的控制 ;(3) 钢材的
成分设计和调整。指出TMC我术可以充分挖掘钢铁材料的潜力，节省资源和能 源, 优化现有的轧制过程 , 有利于钢铁工业的可持续发展。最后给出了以新一代 TMC为特征的创新轧制过程的案例，展示了该技术的广阔的应用前景。
[ 关键词 ] 控制轧制；控制冷却；轧制工艺；生产工艺
Abstract：The principle and technological characteristics of controlled rolling and
controlled cooling process are described. The control rolling (TMCP) technology is a
kind of production technology, which is the core of the production of high performance
steel. (1) controlling the rolling temperature and cooling rate, cooling the starting
temperature and ending temperature; (2) rolling deformation quantity control; (3) the
steel composition design and adjustment. It is pointed out that TMCP technology can
钢材控制轧制和控制冷却技术
葛玉洁
（材料成型及控制工程12 学号：9）
[摘要]控轧控冷是对热轧钢材进行组织性能控制的技术手段，目前已经广 泛应用于热轧带钢、中厚板、型钢、棒线材和钢管等钢材生产的各个领域。控轧控冷技术能够通过袭警抢话、相变强化等方式，使钢材的强度韧度得以提高。
[关键词]钢材轧制；轧制钢材变形量；控制轧制；控制轧制与控制冷却
Controlled rolling and controlled cooling is a technical means for the
control of the microstructure and properties of hot rolled steel. It has
been widely used in various fields such as hot strip, medium plate, steel
bar, rod and steel tube. Controlled rolling and controlled cooling
technology by assaulting kibitz, phase transformation strengthening, the
strength toughness of steel can be improved.
1引言
1.1控轧控冷技术的发展历史:
20世纪之前，人们对金属显微组织已经有了一些早期研究和正确认识，已经观察到钢中的铁素体、渗碳体、珠光体、马氏体等组织。20世纪20年代起开始有学者研究轧制温度和变形对材料组织性能的影响，这是人们对钢材组织性能控制的最初尝试，当时人们不仅已经能够使用金相显微镜来观察钢的组织形貌，而且还通过X射线衍射技术的使用加深了对金属微观组织结构的认识。
1980年OLAC层流层装置投产，控轧控冷在板带、棒线材等大面积应用，技术已成熟，理论进展发展迅速。
