精度实验报告

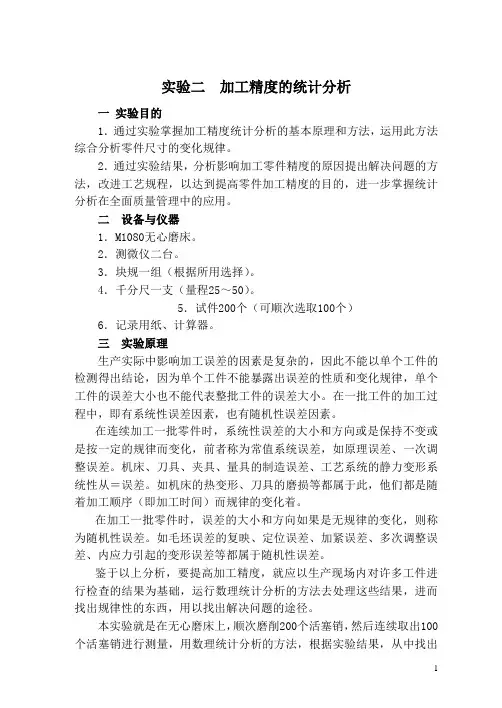

1 实验二 加工精度的统计分析

一 实验目的

1．通过实验掌握加工精度统计分析的基本原理和方法，运用此方法综合分析零件尺寸的变化规律。

2．通过实验结果，分析影响加工零件精度的原因提出解决问题的方法，改进工艺规程，以达到提高零件加工精度的目的，进一步掌握统计分析在全面质量管理中的应用。

二 设备与仪器

1．M1080无心磨床。

2．测微仪二台。

3．块规一组（根据所用选择）。

4．千分尺一支（量程25～50）。

5．试件200个（可顺次选取100个）

6．记录用纸、计算器。

三 实验原理

生产实际中影响加工误差的因素是复杂的，因此不能以单个工件的检测得出结论，因为单个工件不能暴露出误差的性质和变化规律，单个工件的误差大小也不能代表整批工件的误差大小。在一批工件的加工过程中，即有系统性误差因素，也有随机性误差因素。

在连续加工一批零件时，系统性误差的大小和方向或是保持不变或是按一定的规律而变化，前者称为常值系统误差，如原理误差、一次调整误差。机床、刀具、夹具、量具的制造误差、工艺系统的静力变形系统性从＝误差。如机床的热变形、刀具的磨损等都属于此，他们都是随着加工顺序（即加工时间）而规律的变化着。

在加工一批零件时，误差的大小和方向如果是无规律的变化，则称为随机性误差。如毛坯误差的复映、定位误差、加紧误差、多次调整误差、内应力引起的变形误差等都属于随机性误差。

鉴于以上分析，要提高加工精度，就应以生产现场内对许多工件进行检查的结果为基础，运行数理统计分析的方法去处理这些结果，进而找出规律性的东西，用以找出解决问题的途径。

本实验就是在无心磨床上，顺次磨削200个活塞销，然后连续取出100个活塞销进行测量，用数理统计分析的方法，根据实验结果，从中找出 2 规律，改进加工工艺，提高加工精度。

常用的统计分析有点图法和分布曲线法。

1.点图法

实验时，从顺次磨削的200个活塞销中，连续取出100个活塞销进行测量，测量后知它们的尺寸是各不相同的，这种现象称之为尺寸分散。把每一活塞 的测量尺寸记录下来，然后以活塞销的加工顺序为横坐标，以量得的尺寸为纵坐标，用两根平滑的曲线AA、BB画出点子的上下限，再在其中间画出其平均值曲线00。这条00线就表示了变值系统误差的变化，其产生根源主要是砂轮的磨损，如图2—1所示。

第1篇

一、实验目的

1. 了解教学仪器的种类、构造和基本原理。

2. 掌握教学仪器的操作方法和注意事项。

3. 通过实验，验证教学仪器的测量精度和可靠性。

二、实验器材

1. 水准仪：DS3微倾式水准仪1台、水准尺1对、三脚架1个。

2. 经纬仪：电子经纬仪1台、水准尺1把、花杆1根、记录板1块、粉笔若干根、计算器1个、量角器1把、图纸1张。

3. 全站仪：全站仪1台、记录夹1个、记录纸若干张、计算器1个。

4. 其他：罗盘仪1架、棱镜1个、三角板1个、圆规1个、铅笔1支。

三、实验内容

1. 水准仪测量实验

（1）认识水准仪的基本构造，了解各部件的功能。

（2）掌握水准仪的使用方法，包括安置仪器、粗略整平、瞄准水准尺、精确置读数等。

（3）练习普通水准测量一测站的测量、记录和计算，记录并计算出两点间高差。

2. 经纬仪测量实验

（1）认识经纬仪的基本构造，了解各部件的功能。

（2）掌握经纬仪的使用方法，包括安置仪器、对中整平、瞄准目标、观测水平角和竖直角等。

（3）练习视距测量，计算测站点到碎部点的水平距离和高差，最后计算出碎部点的高程。

（4）练习用地形半圆仪和比例尺，根据观测和计算的数据展绘碎部点的方法，并绘制成图。 3. 全站仪导线测量实验

（1）认识全站仪的性能及主要部件的名称和作用。

（2）掌握全站仪的基本操作方法，包括安置仪器、对中整平、观测水平角和竖直角、水平边长观测等。

（3）按导线计算表计算各点坐标高差，取往、返观测的平均值，按高程误差配赋表计算各点高程。

四、实验步骤

1. 水准仪测量实验

（1）认识水准仪的基本构造，了解各部件的功能。

（2）安置仪器：将水准仪的三脚架张开，使其高度适中，架头大致水平，并将脚架踩实。取出仪器，将其固连在三脚架上。

（3）粗略整平：双手食指和拇指各拧一只脚螺旋，同时以相反的方向转动，使圆水准器气泡向中间移动。再拧另一只脚螺旋，使圆气泡居中。

第1篇

一、实验目的

1. 掌握精密测量原理和测量方法。

2. 熟悉各种精密测量仪器，如千分尺、万能角度尺、显微镜等的使用方法。

3. 提高实验操作技能和数据处理能力。

4. 分析误差产生的原因，掌握误差修正方法。

二、实验原理

精密尺寸测量是机械制造、精密加工等领域的重要环节。本实验采用精密测量方法，利用各种测量仪器对工件进行测量，从而得到精确的尺寸数据。

三、实验仪器与设备

1. 千分尺：用于测量长度、直径、厚度等尺寸。

2. 万能角度尺：用于测量角度、斜度、锥度等尺寸。

3. 显微镜：用于观察工件表面微观结构，测量微小尺寸。

4. 毫米计：用于测量长度、直径等尺寸。

5. 水准仪：用于测量水平度、垂直度等尺寸。

四、实验步骤

1. 千分尺测量：

（1）将工件放置在测量台上，确保工件与测量台平行。

（2）调整千分尺的测量力，使其适中。

（3）将千分尺的测量端对准工件被测部位，轻轻施加压力，使工件与测量端接触。

（4）读取千分尺的读数，记录数据。

2. 万能角度尺测量：

（1）将工件放置在测量台上，确保工件与测量台平行。 （2）将万能角度尺的基座对准工件被测部位，使其与工件表面接触。

（3）调整万能角度尺的测量臂，使其与工件表面平行。

（4）读取万能角度尺的读数，记录数据。

3. 显微镜测量：

（1）将工件放置在显微镜的载物台上。

（2）调整显微镜的物镜和目镜，使工件清晰可见。

（3）使用显微镜的测量工具，对工件表面进行测量。

（4）读取显微镜的读数，记录数据。

4. 水准仪测量：

（1）将水准仪放置在测量台上，确保水准仪水平。

（2）将水准尺放置在工件被测部位，确保水准尺与工件表面平行。

（3）调整水准仪的望远镜，使其对准水准尺。

（4）读取水准仪的读数，记录数据。

五、实验结果与分析

1. 数据记录：

灵敏电流计 实验报告

灵敏电流计 实验报告

引言：

在电子学领域中，电流的测量是一项基础而重要的工作。为了实现精确测量，我们需要使用一种灵敏电流计。本实验旨在探究灵敏电流计的原理和应用，并通过实际操作来验证其性能。

一、实验目的

1.了解灵敏电流计的工作原理；

2.掌握灵敏电流计的使用方法；

3.通过实验验证灵敏电流计的测量精度。

二、实验器材和原理

实验器材：

1.灵敏电流计；

2.电源；

3.电阻箱；

4.导线。

实验原理：

灵敏电流计是一种基于电磁感应原理的仪器，它利用电流通过导线时产生的磁场来测量电流的强度。当电流通过导线时，灵敏电流计中的线圈会受到磁场的作用力，从而使指针偏转。通过测量指针偏转的角度，我们可以得知电流的大小。

三、实验步骤 1.将灵敏电流计与电源连接，并将电流计的线圈放置在所需测量的电流通路中；

2.调节电源输出电压，使电流计的指针偏转到合适的刻度范围；

3.通过改变电阻箱中的电阻值，调节电流的大小，并记录下对应的电流计示数；

4.重复步骤3，取不同电流值下的示数，以获得测量数据；

5.根据实验数据，绘制电流与示数的关系曲线。

四、实验结果与分析

在实验中，我们通过改变电阻箱中的电阻值，得到了一系列电流值和对应的示数。根据这些数据，我们可以绘制电流与示数的关系曲线。通过分析曲线，我们可以得出以下结论：

1.灵敏电流计的测量范围：通过观察曲线的线性段，我们可以确定灵敏电流计的测量范围。在该范围内，电流与示数呈线性关系，可以较为准确地测量电流的大小。

2.灵敏度：曲线的斜率代表了灵敏电流计的灵敏度。斜率越大，表示单位电流对应的示数变化越大，灵敏度越高。

3.误差分析：在实际测量中，由于电阻箱的精度、导线的电阻等因素的影响，测量结果可能存在一定误差。我们可以通过比较实际测量值与理论值的差异来评估测量的准确性。

五、实验总结

通过本次实验，我们深入了解了灵敏电流计的工作原理和使用方法，并通过实际操作验证了其测量精度。实验结果表明，灵敏电流计具有较高的测量精度和灵敏度，在电流测量中具有重要的应用价值。同时，我们也认识到实际测量中可能存在的误差源，需要在实验操作中加以注意和控制。 六、参考文献
