接地电阻参数

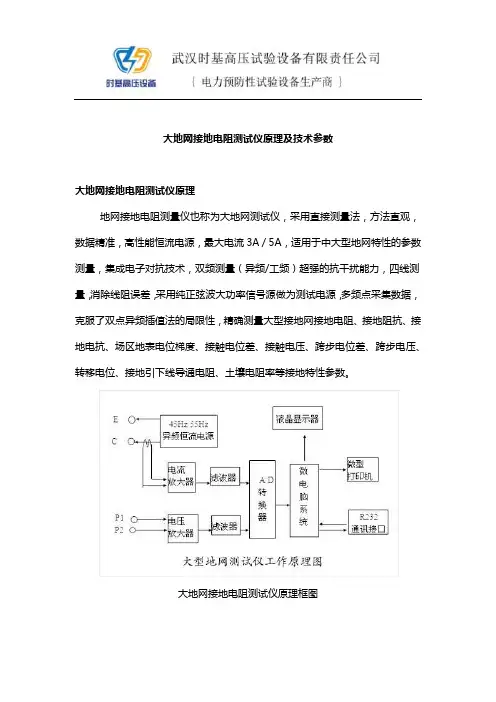

大地网接地电阻测试仪原理及技术参数

大地网接地电阻测试仪原理

地网接地电阻测量仪也称为大地网测试仪，采用直接测量法，方法直观，

数据精准，高性能恒流电源，最大电流3A / 5A，适用于中大型地网特性的参数

测量，集成电子对抗技术，双频测量（异频/工频）超强的抗干扰能力，四线测

量，消除线阻误差，采用纯正弦波大功率信号源做为测试电源，多频点采集数据，

克服了双点异频插值法的局限性，精确测量大型接地网接地电阻、接地阻抗、接

地电抗、场区地表电位梯度、接触电位差、接触电压、跨步电位差、跨步电压、

转移电位、接地引下线导通电阻、土壤电阻率等接地特性参数。

大地网接地电阻测试仪原理框图

大地网测试仪技术参数

1、测量范围：0～150Ω（含电流桩阻抗）

2、分 辨 率：0.001Ω

3、测量误差：±（读数×2%+0.005Ω）

4、最大输出电压：AC 400V (45Hz、55Hz，双频，正弦波)

5、最大输出电流：AC 5A (45Hz、55Hz，双频，正弦波)

6、电流输出档位：5/4.5/4/3.5/3/2.5/2/1.5/1A，每0.5A一档，共9档。

7、抗干扰能力：抗工频50Hz电压10V

8、测量线要求：电流线铜芯截面积≥1.5mm 电压线铜芯截面积≥1.0mm

9、供电电源：AC 220V±10%，50Hz

10、外形尺寸：440×350×210mm

11、仪器重量：30kg

数字式接地电阻测试仪技术参数

数字式接地电阻测试仪是一种广泛应用于电力、电力建设、电力检修以及矿山等行业的电气测试仪器，主要用于测量接地电极或接地网的接地电阻值。本文将从以下几个方面介绍数字式接地电阻测试仪的技术参数：

测量范围

数字式接地电阻测试仪测量范围通常为0.01Ω至2000Ω，不同型号的测试仪范围可能有所不同。在实际使用过程中，应根据需要选择合适的测量范围进行测试。

精度

数字式接地电阻测试仪精度一般为±（2%+2dgt），其中dgt为最低数字的位数，例如3 1/2位（1999），4位（9999）。这意味着，在测量范围内，测得的接地电阻值与真实值相差不超过2%加最低位数的数值。使用时应注意精度的问题，尽可能采用高精度的测试仪。

分辨率

数字式接地电阻测试仪分辨率一般为0.001Ω，这是指可以显示的最小测量单位。分辨率越小，测量数值越精确。

电源和电池寿命

数字式接地电阻测试仪的电源一般为干电池或可充电电池，不同型号的测试仪电源类型可能有所不同。测试仪耗电量较大，在实际使用中需要注意电池寿命问题，及时更换电池以保证测试精度。

显示

数字式接地电阻测试仪显示屏通常为液晶屏或LED屏幕，可以显示测试结果、电池电量、测量范围和单位等信息。有些型号还可以进行数据记录和保存。

报警功能

部分型号的数字式接地电阻测试仪具有报警功能，可以根据设定的阈值在测试结果超过或低于设定值时发出声音或闪光灯等报警信号，提醒用户进行处理。

外形尺寸及重量

数字式接地电阻测试仪的外形尺寸和重量根据不同型号有所区别，大多数测试仪手持式设计，便于携带，适用于现场测试和移动测试等场景。 总结

综合以上技术参数，购买数字式接地电阻测试仪时需要根据实际情况进行参数选择。性能稳定、精度高、分辨率细的测试仪器可以提高测试效率和测试精度。在使用测试仪时应当注意相关操作规范和维护保养，以确保测试结果的正确性。

/400

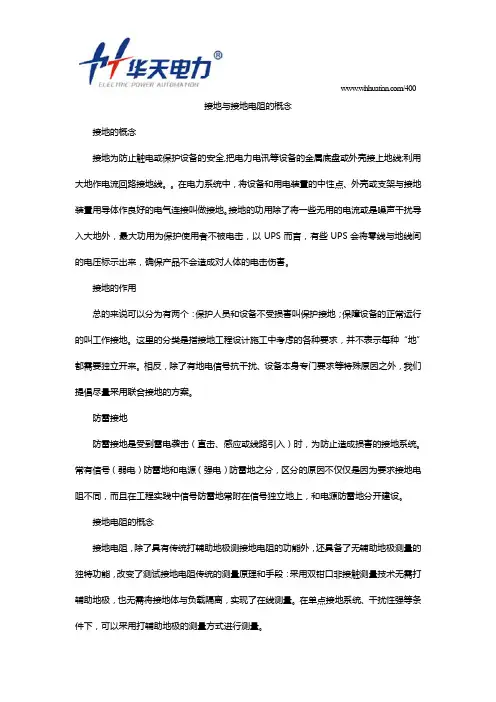

接地与接地电阻的概念

接地的概念

接地为防止触电或保护设备的安全,把电力电讯等设备的金属底盘或外壳接上地线;利用大地作电流回路接地线。。在电力系统中，将设备和用电装置的中性点、外壳或支架与接地装置用导体作良好的电气连接叫做接地。接地的功用除了将一些无用的电流或是噪声干扰导入大地外，最大功用为保护使用者不被电击，以 UPS 而言，有些 UPS 会将零线与地线间的电压标示出来，确保产品不会造成对人体的电击伤害。

接地的作用

总的来说可以分为有两个：保护人员和设备不受损害叫保护接地；保障设备的正常运行的叫工作接地。这里的分类是指接地工程设计施工中考虑的各种要求，并不表示每种“地”都需要独立开来。相反，除了有地电信号抗干扰、设备本身专门要求等特殊原因之外，我们提倡尽量采用联合接地的方案。

防雷接地

防雷接地是受到雷电袭击（直击、感应或线路引入）时，为防止造成损害的接地系统。常有信号（弱电）防雷地和电源（强电）防雷地之分，区分的原因不仅仅是因为要求接地电阻不同，而且在工程实践中信号防雷地常附在信号独立地上，和电源防雷地分开建设。

接地电阻的概念

接地电阻，除了具有传统打辅助地极测接地电阻的功能外，还具备了无辅助地极测量的独特功能，改变了测试接地电阻传统的测量原理和手段：采用双钳口非接触测量技术无需打辅助地极，也无需将接地体与负载隔离，实现了在线测量。在单点接地系统、干扰性强等条件下，可以采用打辅助地极的测量方式进行测量。 /400

接地电阻 就是电流由接地装置流入大地再经大地流向另一接地体或向远处扩散所遇到的电阻，它包括接地线和接地体本身的电阻、接地体与大地的电阻之间的接触电阻以及两接地体之间大地的电阻或接地体到无限大远处的大地电阻。

对测量仪表的要求

（1）接地电阻的测量工作有时在野外进行，因此，测量仪表应坚固可靠，机内自带电源，重量轻、体积小，并对恶劣环境有较强的适应能力。

一般使用的是摇表测量

接地摇表又叫接地电阻摇表、接地电阻表、接地电阻测试仪。接地摇表按供电方式分为传统的手摇式、和电池驱动；接地摇表按显示方式分为指针式和数字式；接地摇表按测量方式分为打地桩式和钳式。目前传统的手摇接地摇表几乎无人使用，比较普及的是指针式或数字式接地摇表，在电力系统以及电信系统比较普及的是钳式接地摇表。

凡施工图上有防雷接地装置的建筑物、构筑物、配电室、高压输电线路等，当防雷接地体地下部分工程完工后要及时对接地体的接地电阻值进行测量；单位工程竣工时还要进行复测，作为工程竣工的资料之一

你搞错了，你所说的这种ZC25-3型表是兆欧表，是不能用来测接地电阻的，只能测某线路或设备间的绝缘电阻或其对地的绝缘电阻，因为绝缘电阻越大越好，所以用兆欧(1000000欧)，型号普遍都是为ZC25等

而接地电阻值是越小越好的，所以一般要求测能到欧及以下，这种接地电阻仪型号一般为ZC29开头，上面一般有四个端子：C1、C2、P1、P2（还有一种三个端子，分别为E、P、C），其中C2和P2是连通的（带接地符号），直接接被测物接地极；然后P1端接20米线，拉直后将探针插入地下；C1端接40米线，拉直后要和接地极以及之前插入地下的探针在同一直线上，在这个位置插入第二根探针。

摇表的时候保持摇速120转/分，打好1x几，大转盘的一格就是几，转动大转盘使指针停在中间，大转盘上被箭头对准的数就是电阻值。

比如如打好，大转盘上被箭头对准的数是，电阻值就是为欧。

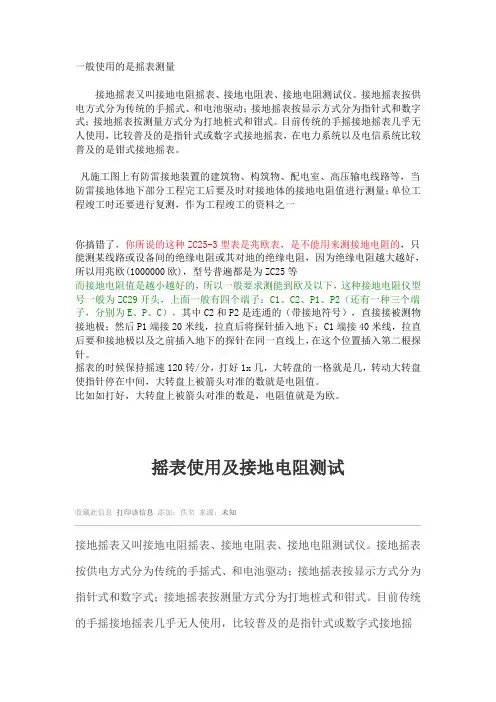

摇表使用及接地电阻测试

收藏此信息 打印该信息 添加：佚名 来源：未知

接地摇表又叫接地电阻摇表、接地电阻表、接地电阻测试仪。接地摇表按供电方式分为传统的手摇式、和电池驱动；接地摇表按显示方式分为指针式和数字式；接地摇表按测量方式分为打地桩式和钳式。目前传统的手摇接地摇表几乎无人使用，比较普及的是指针式或数字式接地摇表，在电力系统以及电信系统比较普及的是钳式接地摇表。
