接地装置电阻值标准

第 1 页 共 6 页 接地电阻标准要求

一、标准接地电阻标准要求：

独立的防雷保护接地电阻应小于等于10欧；

独立的平安保护接地电阻应小于等于4欧；

独立的交流工作接地电阻应小于等于4欧；

独立的直流工作接地电阻应小于等于4欧；

防静电接地电阻一般要求小于等于100欧。

共用接地体(结合接地)应不大于接地电阻1欧。

二、接地分三种

1 保护接地：电气设备的金属外壳，混凝土、电杆等，由于绝缘损坏有可能带电，为了防止这种情况危及人身平安而设的接地。1Ω以下。

2 防静电接地：防止静电危险影响而将易燃油、天然气贮藏罐和管道、电子设备等的接地。

3 防雷接地：为了将雷电引入地下，将防雷设备〔避雷针等〕的接地端与大地相连，以消除雷电过电压对电气设备、人身财产的危害的接地，也称过电压保护接地。

三、交流电气装置的接地应符合以下规定： 第 2 页 共 6 页 1 当配电变压器高压侧工作于小电阻接地系统时，保护接地网的接地电阻应符合下式要求：

R≤2000／I

式中 R——考虑到季节变化的最大接地电阻(Ω)；

I——计算用的流经接地网的人地短路电流(A)。

2 当配电变压器高压侧工作于不接地系统时，电气装置的接地电阻应符合以下要求：

高压与低压电气装置共用的接地网的接地电阻应符合下式要求，且不宜超过4Ω：

R≤120／I

仅用于高压电气装置的接地网的接地电阻应符合下式要求，且不宜超过100,：

尺≤250／I

式中 R——考虑到季节变化的最大接地电阻(Ω)；

I——计算用的接地故障电流(A)。

3. 在中性点经消弧线圈接地的电力网中，当接地网的接地：

1)对装有消弧线圈的变电所或电气装置的接地网，其计算电流应为接在同一接地网中同一电力网各消弧线圈额定电流总和的1．25倍； 第 3 页 共 6 页 2)对不装消弧线圈的变电所或电气装置，计算电流应为电力网中断开最大一台消弧线圈时最大可能剩余电流，并不得小于30A。

接地电阻国家标准

接地装置及其运行维护

概述

接地是电气设备与大地（土壤）间的良好电气连接。这是确保电气设备正常工作和安全防护的重要措施。接地装置由接地体和接地线组成。接地体是与土壤直接接触的金属体，而连接电气设备与接地体之间的导线（或导体）称为接地线。

接地的类型

工作接地是为了满足电力系统或电气设备的运行要求而将电力系统的某一点进行接地。防雷接地是为了防止雷电过电压对人身或设备产生危害而设置的过电压保护设备的接地。保护接地是为了防止电气设备的绝缘损坏，将其金属外壳对地电压限制在安全电压内，避免造成人身电击事故。重复接地在低压配电系统的TN－C系统中，为防止因中性线故障而失去接地保护作用，造成电击危险和损坏设备，对中性线进行重复接地。防静电接地是为了消除静电对人身和设备产生危害而进行的接地。屏蔽接地是为了防止电气设备因受电磁干扰而影响其工作或对其它设备造成电磁干扰的屏蔽设备的接地。

电气设备接地技术原则

为保证人身和设备安全，各种电气设备均应根据国家标准GB《系统接地的形式及安全技术要求》进行保护接地。保护接地线除用以实现规定的工作接地或保护接地的要求外，不应作其它用途。

要求

1）接地装置的接地电阻应定期检测，检测时间不得超过1年，检测记录应保存至少5年。

2）接地体应保持干燥，如接地体进入水中或潮湿地带，应采取相应的防腐措施。

3）接地体与接地干线的连接应紧固可靠，接地干线应定期检查，如发现接地干线断裂或松动，应及时更换或紧固。

4）接地体与地面的接触面积应大，接地体与接地干线的连接点应越少越好，以减小接触电阻。 5）易燃易爆场所的接地装置，应定期进行防爆检查，防止接地线路出现故障引起火灾或爆炸。

6）接地装置的运行应符合相关的安全规定和标准，如发现接地装置存在问题，应及时处理，以保障电气设备和人员的安全。

在接地装置运行期间，接地线和接地体可能会因外力破坏或腐蚀而损坏或断裂，接地电阻也会因土壤变化而发生变化。因此，接地装置必须定期进行检查和试验。

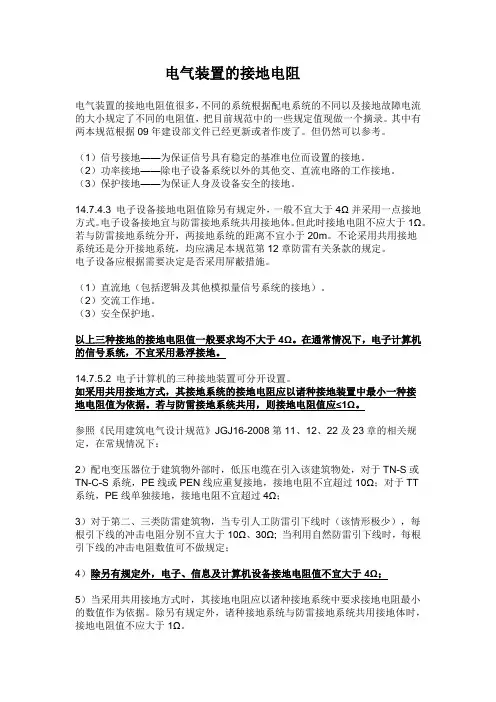

电气装置的接地电阻

电气装置的接地电阻值很多，不同的系统根据配电系统的不同以及接地故障电流的大小规定了不同的电阻值，把目前规范中的一些规定值现做一个摘录。其中有两本规范根据09年建设部文件已经更新或者作废了。但仍然可以参考。

（1）信号接地——为保证信号具有稳定的基准电位而设置的接地。

（2）功率接地——除电子设备系统以外的其他交、直流电路的工作接地。

（3）保护接地——为保证人身及设备安全的接地。

14.7.4.3 电子设备接地电阻值除另有规定外，一般不宜大于4Ω并采用一点接地方式。电子设备接地宜与防雷接地系统共用接地体。但此时接地电阻不应大于1Ω。若与防雷接地系统分开，两接地系统的距离不宜小于20m。不论采用共用接地系统还是分开接地系统，均应满足本规范第12章防雷有关条款的规定。

电子设备应根据需要决定是否采用屏蔽措施。

（1）直流地（包括逻辑及其他模拟量信号系统的接地）。

（2）交流工作地。

（3）安全保护地。

以上三种接地的接地电阻值一般要求均不大于4Ω。在通常情况下，电子计算机的信号系统，不宜采用悬浮接地。

14.7.5.2 电子计算机的三种接地装置可分开设置。

如采用共用接地方式，其接地系统的接地电阻应以诸种接地装置中最小一种接地电阻值为依据。若与防雷接地系统共用，则接地电阻值应≤1Ω。

参照《民用建筑电气设计规范》JGJ16-2008第11、12、22及23章的相关规定，在常规情况下：

2）配电变压器位于建筑物外部时，低压电缆在引入该建筑物处，对于TN-S或TN-C-S系统，PE线或PEN线应重复接地，接地电阻不宜超过10Ω；对于TT系统，PE线单独接地，接地电阻不宜超过4Ω；

3）对于第二、三类防雷建筑物，当专引人工防雷引下线时（该情形极少），每根引下线的冲击电阻分别不宜大于10Ω、30Ω; 当利用自然防雷引下线时，每根引下线的冲击电阻数值可不做规定；

4）除另有规定外，电子、信息及计算机设备接地电阻值不宜大于4Ω；

燃气接地电阻标准

燃气是易燃易爆的危险物质，为保障财产安全，燃气安全监管部门需要规范燃气管道的防雷接地工作。燃气设备和管道的接地电阻标准主要受到以下几个因素的影响：

1. 设备类型：不同的燃气设备，其接地电阻标准可能会有所不同。例如，油罐、液化石油气罐和压缩天然气储气瓶组的防雷接地电阻标准一般不应大于10Ω。而对于调压站内、外燃气管道为绝缘连接时，调压器及其附属设备的接地电阻应小于100Ω。

2. 环境因素：设备所处的环境也会影响接地电阻的标准。例如，在空旷地带的场站单独设立的避雷装置，其接地电阻值应小于10Ω。而在地上油品、液化石油气和天然气管道始、末端和分支处的接地装置的接地电阻不应大于30Ω。

3. 行业标准：对于燃气防雷接地电阻值的要求一般是10Ω以下（或5Ω以下）为合格。

注意，静电聚积会产生高达数千伏的危险电压，而燃气在管道和设备中流动会因摩擦而产生静电。因此，静电是燃气安全管理中最危险的隐患，管道和设备必须接地以消除静电的影响。
