扣件式钢管脚手架规范详解

扣件式钢管脚手架搭设各部位规范要求全套

1.扣件式钢管脚手架搭设的一般要求

(1)脚手架必须有足够的强度、刚度和稳定性，在允许施工荷载作用下，保证不变形、不倾斜、不摇晃。

(2)脚手架搭设前要平整场地，基土夯实，做好排水。根据脚手架专项职业健康安全施工组织设计(施工方案)和职业健康安全技术措施交底的要求，基础验收合格后，放线定位混凝土垫层。

(3)垫板宜采用长度不少于2跨、厚度不小于5cm的木板,也可采用槽钢，底座要准确放在定位位置上，再将立杆放入底座内。

(4)在主节点处固定纵横向水平杆、剪刀撑、斜撑等使用的扣件，中心点的相互距离不应大于150mm。

(5)对接扣件开口要朝上或朝内。

(6)脚手板要铺满、平稳，离开墙面120~150mmo脚手板探头要用直径3.2mm的镀锌钢丝固定在支承杆件上。

(7)各杆件端头伸出扣件盖板边缘的长度不应小于IoOmm脚手板铺设脚手板的铺设要符合下列规定。 (8)在拐角、斜道平台口处的脚于板，要与横向水平杆可靠连接，防止滑动。

(9)脚手架必须配合施工进度搭设，一次搭没高度不要超过相邻连墙件以上两步。

(10)每搭完一步脚手架后，要按规定校正步距、纵距、横距及立杆的垂直度。

2.立杆搭设施工安全技术要求

(1)严禁将外径48mm与51mm的钢管混合使用。

(2)相邻立杆的对接扣件不得在同一截面内。

(3)搭设立杆时，要每隔6跨设置一根抛撑，直至连墙件安装稳定后，才可视情况拆除。

(4)当搭至有连墙件的构造点时，在搭设完该处的立杆、纵向水平杆、横向水平杆后，要立即设置连墙件。

(5)立杆顶端宜高出女儿墙上皮1m,高出檐口上皮1.5m。

3 .纵向水平杆搭设施工安全技术要求

(1)纵向水平杆宜设置在立杆内侧,其长度不宜小于3跨。

(2)纵向水平杆接长宜采用对接扣件连接，也可采用搭接。 (3)纵向水平杆的对接扣件要交错布置，两根相邻纵向水平杆的接头不宜设置在同步或同跨内。

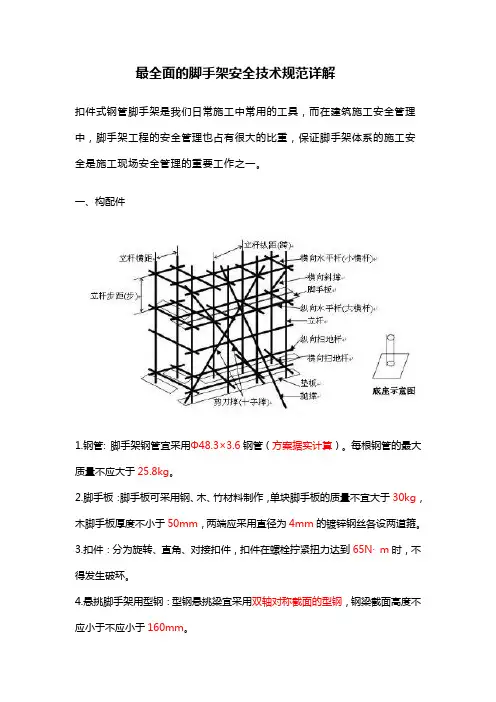

最全面的脚手架安全技术规范详解

扣件式钢管脚手架是我们日常施工中常用的工具，而在建筑施工安全管理中，脚手架工程的安全管理也占有很大的比重，保证脚手架体系的施工安全是施工现场安全管理的重要工作之一。

一、构配件

1.钢管: 脚手架钢管宜采用Φ48.3×3.6钢管（方案据实计算）。每根钢管的最大质量不应大于25.8kg。

2.脚手板：脚手板可采用钢、木、竹材料制作，单块脚手板的质量不宜大于30kg，木脚手板厚度不小于50mm，两端应采用直径为4mm的镀锌钢丝各设两道箍。

3.扣件：分为旋转、直角、对接扣件，扣件在螺栓拧紧扭力达到65N· m时，不得发生破环。

4.悬挑脚手架用型钢：型钢悬挑梁宜采用双轴对称截面的型钢，钢梁截面高度不应小于不应小于160mm。 二、纵向水平杆

1.纵向水平杆应设置在立杆内侧，单根杆长度不应小于3跨（如下图2.1）；

2.纵向水平杆接长应采用对接扣件连接或搭接，并应符合下列规定：

（1）两根相邻纵向水平杆的接头不应设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm；各接头中心至最近主节点的距离不应大于纵距的1/3（如下图2.2）。 （2）搭接长度不应小于1m，应等间距设置3个旋转扣件固定；端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm。

3.当使用钢芭网片脚手板时，纵向水平杆应采用直角扣件固定在横向水平杆上（纵向水平杆在上，横向水平杆在下），并应等间距设置填心芯杆，间距不应大于400mm（如图2.3）。

当使用冲压钢脚手板、木脚手板、竹串片脚手板时，纵向水平杆应作为横向水平杆的支座，用直角扣件固定在立杆上（纵向水平杆在下，横向水平杆在上）（如图2.4）。

三、横向水平杆

1.作业层上非主节点处的横向水平杆，宜根据支承脚手板的需要等间距设置，最大间距不应大于纵距的1/2；

2.使用冲压钢脚手板、木脚手板、竹串片脚手板时，双排脚手架的横向水平杆两端均应采用直角扣件固定在纵向水平杆上（纵向水平杆在下，横向水平杆在上）；

建筑施工扣件式钢管脚手架安全技术规范解读

1. 引言

建筑施工中，脚手架作为临时性工作平台起到了至关重要的作用。扣件式钢管脚手架作为一种常用的脚手架形式，具有安装快捷、构件组合灵活等优点，被广泛应用于建筑施工领域。然而，由于脚手架安全事故时有发生，因此制定并遵守相关的安全技术规范是十分必要的。

本文将对建筑施工扣件式钢管脚手架安全技术规范进行解读，旨在提升施工现场人员对脚手架安全方面的认识和意识，确保施工过程中的安全。

2. 扣件式钢管脚手架的定义

扣件式钢管脚手架是指通过扣件连接的钢管组装而成的临时性工作平台。它由立杆、横杆、斜杆、脚杆、对角撑杆等构件组成，可以根据施工需要进行多层、高耸和不规则形状的组装。

3. 安装和拆卸

3.1 安装前的准备工作 在进行扣件式钢管脚手架的安装前，应进行详细的规划和设计，并制定相应的施工方案。安装前还应对工地环境进行勘察，确保施工地基的稳定性和安全性。

3.2 安装流程 根据施工方案，按照从下往上、自内而外的顺序逐层进行安装。安装时需要确保脚手架的立杆垂直、横杆水平，并采取适当的固定和支撑措施。

3.3 拆除流程 在脚手架使用完毕后，按照自外而内、从上往下的顺序逐层进行拆卸。拆卸过程中要谨慎操作，防止构件的坠落和松脱。

4. 构件连接和固定

4.1 扣件连接 扣件是扣件式钢管脚手架的关键连接元件，其连接牢固性对脚手架的稳定性和安全性有重要影响。在安装过程中，应确保扣件完整、无明显变形和损坏。扣件的连接应符合相关标准，并采取适当的紧固力。

4.2 构件固定 在脚手架安装完成后，应进行构件的固定，以增加整体稳定性。固定方式通常包括横杆与立杆、斜杆与立杆的固定，以及脚杆与地面的固定。 5. 脚手架的使用和维护

5.1 使用规范 使用脚手架时，操作人员应接受相关的培训并具备相应的证书。在使用过程中，要按照规范操作，不得擅自改动或拆除构件，严禁超载、跳跃和拦挡脚手架走道。

扣件式钢管脚手架规范详解

扣件式钢管脚手架是一种常用的搭建工程施工脚手架的方式，它具有安全可靠、拆装方便、适用范围广等优点。下面将详细介绍扣件式钢管脚手架的规范。

首先，扣件式钢管脚手架的搭建必须符合相关的设计要求和规范，严格按照设计图纸进行搭建，不能随意变动结构和尺寸。搭建前需要检查脚手架材料的质量和完好性，如钢管的弯曲、变形、锈蚀等情况，扣件的损坏、变形等情况，以确保搭建的安全性。

其次，搭建过程中需要注意脚手架的稳定性。在选择脚手架的基础支撑材料时，要求使用优质的地基材料，确保地基稳固、坚实。脚手架的支撑件应垂直设置，不能倾斜，支撑点应均匀，不得集中在一处，以保证整个脚手架的稳定性。

第三，搭建过程中需要注意脚手架的水平度和垂直度。在搭建过程中要使用水平仪、垂直仪等测量工具进行检测，确保脚手架的水平度和垂直度符合要求。各个支撑杆件和扣件的连接要牢固，不能有松动现象，以确保脚手架的稳定性和安全性。

第四，搭建过程中需要注意脚手架的梯级设置。脚手架的梯级高度一般不超过2米，梯级的宽度一般不小于30cm，梯级的板面应平整、牢固，不得有松动现象。梯级之间应设置坡度不大于45度的坡道，以方便上下脚手架的作业人员的移动。

第五，搭建过程中需要注意脚手架的通道设置。脚手架的通道应保持畅通，不得有阻碍物，通道的宽度应根据实际需要进行合理设置，以方便作业人员的移动和材料的运输。

第六，搭建过程中需要注意脚手架的安全防护措施。脚手架的边缘应设置围护栏杆，高度一般不低于1.2米，围护栏杆的间距一般不大于0.15米，围护栏杆的材料应具有一定的抗冲击能力，以防止人员从脚手架上坠落。 最后，搭建完成后要进行验收和定期检查。搭建完成后要进行验收，确保脚手架的质量和安全性符合要求。在使用过程中要定期进行检查，及时发现并处理脚手架的松动、变形、锈蚀等情况，确保脚手架的稳定性和安全性。

总之，扣件式钢管脚手架的搭建必须符合相关规范，包括质量要求、稳定性要求、水平度和垂直度要求、梯级和通道设置要求、安全防护措施等。只有严格按照规范操作，才能确保脚手架的安全可靠，为工程施工提供良好的支撑条件。
