扣件式钢管脚手架安全技术规范标准[详]

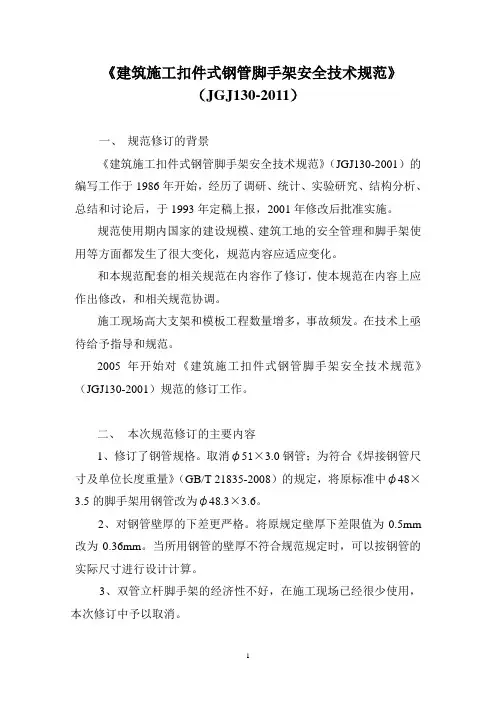

1 《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）

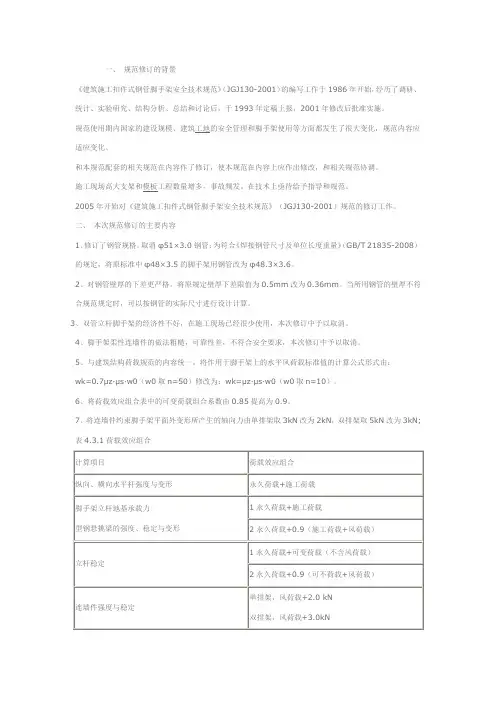

一、 规范修订的背景

《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）的编写工作于1986年开始，经历了调研、统计、实验研究、结构分析、总结和讨论后，于1993年定稿上报，2001年修改后批准实施。

规范使用期内国家的建设规模、建筑工地的安全管理和脚手架使用等方面都发生了很大变化，规范内容应适应变化。

和本规范配套的相关规范在内容作了修订，使本规范在内容上应作出修改，和相关规范协调。

施工现场高大支架和模板工程数量增多，事故频发。在技术上亟待给予指导和规范。

2005年开始对《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）规范的修订工作。

二、 本次规范修订的主要内容

1、修订了钢管规格。取消φ51×3.0钢管；为符合《焊接钢管尺寸及单位长度重量》（GB/T 21835-2008）的规定，将原标准中φ48×3.5的脚手架用钢管改为φ48.3×3.6。

2、对钢管壁厚的下差更严格。将原规定壁厚下差限值为0.5mm改为0.36mm。当所用钢管的壁厚不符合规范规定时，可以按钢管的实际尺寸进行设计计算。

3、双管立杆脚手架的经济性不好，在施工现场已经很少使用，本次修订中予以取消。 2 4、脚手架柔性连墙件的做法粗糙，可靠性差，不符合安全要求，本次修订中予以取消。

5、与建筑结构荷载规范的内容统一。将作用于脚手架上的水平风荷载标准值的计算公式形式由：wk=0.7μz·μs·w0（w0取n=50）修改为： wk=μz·μs·w0（w0取n=10）。

6、将荷载效应组合表中的可变荷载组合系数由0.85提高为0.9。

7、将连墙件约束脚手架平面外变形所产生的轴向力由单排架取3kN改为2kN，双排架取5kN改为3kN ;

表4.3.1 荷载效应组合

计算项目 荷载效应组合

纵向、横向水平杆强度与变形 永久荷载+施工荷载

1 五矿二十三冶建设集团第二工程有限公司

安全管理人员考试题库

（施工现场扣件式钢管脚手架安全技术规范JGJ130-2011）

单位： 姓名： 得分：

1 总则

一、单选题

1、为在扣件式钢管脚手架设计与施工中贯彻执行国家安全生产的方针政策，确保（ C ），做到技术先进、经济合理、安全适用，制定本规范。

A、工期 B、工程质量 C、施工人员安全 D、环境不受污染

2、原规范（扣件式脚手架）的主要内容是（ A ）。

A、落地式单、双排脚手架 B、满堂脚手架

C、满堂支撑架 D、型钢悬挑脚手架

3、扣件式钢管脚手架施工前，应按本规范的规定对其结构构件与立杆地基承载力进行设计计算，并应编制（ D ）。

A、施工组织总设计 B、单位工程施工组织设计

C、分项工程施工方案 D、专项施工方案

4、焊接钢管属于（ A ）

A、冷弯薄壁型钢 B、热轧钢材 C、冷拉钢材 D、镀锌钢管

3 构配件

3.1钢管

一、 单项选择题

1、脚手架钢管应用（ B ）。

A、（Q215普通钢管） B、（Q235普通钢管） 2 C、（Q275普通钢管） D、（无缝钢管）

2、脚手架钢管宜采用φ48.3×3.6钢管，每根钢管的最大质量不应大于（ D ）。

A、15kg B、25kg C、35kg D、25.8kg

3、一般情况下，单双排脚手架横向水平杆最大长度不超过2.2m，其它杆最大长度不超过（ C ）

A、4m B、5m C、6.5m D、7.5m

一、 规范修订的背景

《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）的编写工作于1986年开始，经历了调研、统计、实验研究、结构分析、总结和讨论后，于1993年定稿上报，2001年修改后批准实施。

规范使用期内国家的建设规模、建筑工地的安全管理和脚手架使用等方面都发生了很大变化，规范内容应适应变化。

和本规范配套的相关规范在内容作了修订，使本规范在内容上应作出修改，和相关规范协调。

施工现场高大支架和模板工程数量增多，事故频发。在技术上亟待给予指导和规范。

2005年开始对《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）规范的修订工作。

二、 本次规范修订的主要内容

1、修订了钢管规格。取消φ51×3.0钢管；为符合《焊接钢管尺寸及单位长度重量》（GB/T 21835-2008）的规定，将原标准中φ48×3.5的脚手架用钢管改为φ48.3×3.6。

2、对钢管壁厚的下差更严格。将原规定壁厚下差限值为0.5mm改为0.36mm。当所用钢管的壁厚不符合规范规定时，可以按钢管的实际尺寸进行设计计算。

3、双管立杆脚手架的经济性不好，在施工现场已经很少使用，本次修订中予以取消。

4、脚手架柔性连墙件的做法粗糙，可靠性差，不符合安全要求，本次修订中予以取消。

5、与建筑结构荷载规范的内容统一。将作用于脚手架上的水平风荷载标准值的计算公式形式由：wk=0.7μz·μs·w0（w0取n=50）修改为：wk=μz·μs·w0（w0取n=10）。

6、将荷载效应组合表中的可变荷载组合系数由0.85提高为0.9。

7、将连墙件约束脚手架平面外变形所产生的轴向力由单排架取3kN改为2kN，双排架取5kN改为3kN;

表4.3.1荷载效应组合

计算项目 荷载效应组合

纵向、横向水平杆强度与变形 永久荷载+施工荷载

脚手架立杆地基承载力

型钢悬挑梁的强度、稳定与变形 1永久荷载+施工荷载

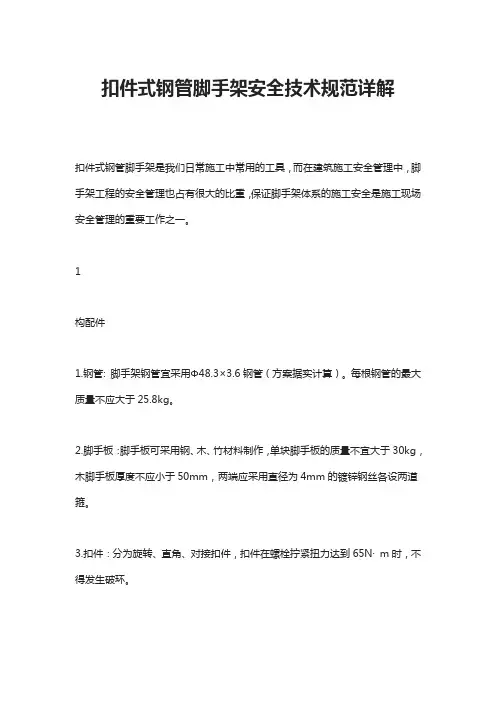

扣件式钢管脚手架安全技术规范详解

扣件式钢管脚手架是我们日常施工中常用的工具，而在建筑施工安全管理中，脚手架工程的安全管理也占有很大的比重，保证脚手架体系的施工安全是施工现场安全管理的重要工作之一。

1

构配件

1.钢管: 脚手架钢管宜采用Φ48.3×3.6钢管（方案据实计算）。每根钢管的最大质量不应大于25.8kg。

2.脚手板：脚手板可采用钢、木、竹材料制作，单块脚手板的质量不宜大于30kg，木脚手板厚度不应小于50mm，两端应采用直径为4mm的镀锌钢丝各设两道箍。

3.扣件：分为旋转、直角、对接扣件，扣件在螺栓拧紧扭力达到65N·

m时，不得发生破环。 4.悬挑脚手架用型钢：型钢悬挑梁宜采用双轴对称截面的型钢，钢梁截面高度不应小于不应小于160mm。

2

纵向水平杆

1.纵向水平杆应设置在立杆内侧，单根杆长度不应小于3跨；

2.纵向水平杆接长应采用对接扣件连接或搭接，并应符合下列规定：

（1）两根相邻纵向水平杆的接头不应设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm；各接头中心至最近主节点的距离不应大于纵距的1/3。

（2）搭接长度不应小于1m，应等间距设置3个旋转扣件固定；端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm。

3.当使用钢芭网片脚手板时，纵向水平杆应采用直角扣件固定在横向水平杆上（纵向水平杆在上，横向水平杆在下），并应等间距设置填心芯杆，间距不应大于400mm。 当使用冲压钢脚手板、木脚手板、竹串片脚手板时，纵向水平杆应作为横向水平杆的支座，用直角扣件固定在立杆上（纵向水平杆在下，横向水平杆在上）。

3

横向水平杆

1.作业层上非主节点处的横向水平杆，宜根据支承脚手板的需要等间距设置，最大间距不应大于纵距的1/2；

2.当使用冲压钢脚手板、木脚手板、竹串片脚手板时，双排脚手架的横向水平杆两端均应采用直角扣件固定在纵向水平杆上（纵向水平杆在下，横向水平杆在上）；
