pn结电容与电压关系

pn结的结电容

1. 什么是pn结

pn结是一种半导体器件，由p型半导体和n型半导体通过扩散或合金形成的。在p型半导体中，电子浓度较低，空穴浓度较高；而在n型半导体中，电子浓度较高，空穴浓度较低。当p型和n型半导体相接触时，形成了一个p-n结。

2. pn结的结电容原理

pn结的两侧会形成一个空间电荷区（也称为耗尽层），这个区域没有可自由移动的载流子。当对pn结施加正向偏置时，即将正极连接到p端、负极连接到n端，耗尽层会变窄。这是因为正向偏置使得空穴从p端向n端移动，并与n端的电子复合，减小了耗尽层宽度。

在这种情况下，pn结就具有了一个等效的电容器特性。这个电容器就是pn结的结电容。

3. 结电容的公式

pn结的结电容可以通过以下公式计算：

C = sqrt(2 * ε * ε0 * A / (q * Nd * (Vbi - V)))

其中： - C 是 pn 结的等效结电容 - ε 是半导体的介电常数 - ε0 是真空的介电常数 - A 是 pn 结的交叉截面积 - q 是元电荷（1.6 x 10^-19 C） - Nd 是 n型区域的杂质浓度 - Vbi 是内建电势（也称为势垒电压） - V 是施加在 pn 结上的偏置电压

4. 结电容与偏置电压关系

结电容与偏置电压之间存在着一定的关系。当施加反向偏置时，pn结处于正向耗尽状态，结电容较大。而当施加正向偏置时，pn结处于正向导通状态，结电容较小。

这是因为在正向耗尽状态下，耗尽层宽度较大，形成了一个较大的耗尽层容积。而在正向导通状态下，耗尽层宽度减小，耗尽层容积也相应减小。

5. 结电容在实际应用中的作用

结电容在半导体器件中起着重要作用。以下是一些例子： 5.1 反向恢复时间

当一个二极管或晶体管由导通状态切换到截止状态时，需要一定时间来恢复到正常工作状态。这个时间被称为反向恢复时间。结电容是影响反向恢复时间的重要因素之一。较大的结电容会导致较长的反向恢复时间。

PN结正偏和反偏电容

PN结是半导体器件中常见的一种结构，由P型半导体和N型半导体组成。当PN结处于不同的电压状态时，会产生不同的电容特性。这两种状态分别是正偏电容和反偏电容。

1. PN结正偏电容

正偏电容是指在PN结上施加一个正向电压的状态。在正偏电容下，P型半导体的空穴和N型半导体的电子被推向PN结，形成电势垒的变薄。这时，PN结两侧会形成一个电场，使得少量的载流子跨越PN结。

正偏电容的特点如下：

电势垒减小：

由于正偏电压的作用，电势垒减小，使得载流子能够穿越PN结，导电性增加。

电容变大：

正偏电容下，电势垒的减小导致电容增大。

导电性增强：

由于载流子的注入，导电性得到增强，电容呈现出较大的值。

正偏电容常用于整流器等电子器件，其中的PN结在正偏状态下有助于电流的导通。

2. PN结反偏电容

反偏电容是指在PN结上施加一个反向电压的状态。在反偏电容下，电势垒会增大，阻止载流子通过PN结。这时，PN结两侧形成的电场会阻碍载流子的移动。

反偏电容的特点如下：

电势垒增大：

反偏电压的作用导致电势垒增大，阻止了载流子的移动。

电容减小：

由于电势垒的增大，电容减小。

导电性减弱：

电势垒的增大限制了载流子的移动，导电性减弱，电容呈现出较小的值。

反偏电容常用于电子器件中的存储元件，例如二极管和场效应晶体管等。

3. PN结电容的应用

PN结电容在电子器件中有着广泛的应用，其中包括：

整流器：

正偏电容常用于整流器中，通过PN结的正向导通，实现电流的单向传导。

电荷耦合器件：

PN结电容作为电荷耦合器件的一部分，用于信号的耦合和传输。

振荡电路：

反偏电容可以用于振荡电路中，通过正向和反向的电势垒变化，产生振荡信号。

光电二极管：

PN结电容也用于光电二极管，通过光照射改变PN结的电容特性，实现光信号的检测。

总的来说，PN结电容在半导体器件中扮演着重要的角色，其电容特性的变化使得它适用于不同的电子应用领域。

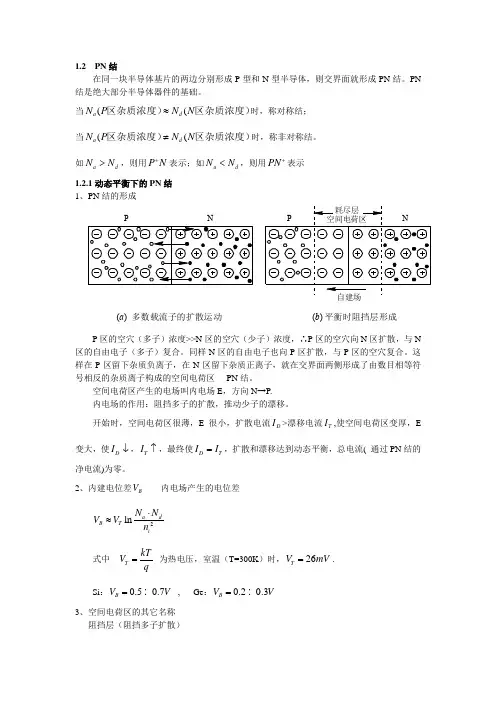

1.2 PN结

在同一块半导体基片的两边分别形成P型和N型半导体，则交界面就形成PN结。PN结是绝大部分半导体器件的基础。

当((adNPNN区杂质浓度）区杂质浓度）时，称对称结；

当((adNPNN区杂质浓度）区杂质浓度）时，称非对称结。

如adNN，则用PN表示；如adNN，则用PN表示

1.2.1动态平衡下的PN结

1、PN结的形成

P区的空穴（多子）浓度>>N区的空穴（少子）浓度，∴P区的空穴向N区扩散，与N区的自由电子（多子）复合。同样N区的自由电子也向P区扩散，与P区的空穴复合。这样在P区留下杂质负离子，在N区留下杂质正离子，就在交界面两侧形成了由数目相等符号相反的杂质离子构成的空间电荷区----PN结。

空间电荷区产生的电场叫内电场E，方向N→P.

内电场的作用：阻挡多子的扩散，推动少子的漂移。

开始时，空间电荷区很薄，E很小，扩散电流DI>漂移电流TI,使空间电荷区变厚，E变大，使DI，TI，最终使DTII，扩散和漂移达到动态平衡，总电流( 通过PN结的净电流)为零。

2、内建电位差BV------内电场产生的电位差

2lnadBTiNNVVn

式中 TkTVq 为热电压，室温（T=300K）时，26TVmV.

Si：0.50.7BVV , Ge：0.20.3BVV

3、空间电荷区的其它名称

阻挡层（阻挡多子扩散） P(a) 多数载流子的扩散运动NP(b) 平衡时阻挡层形成N耗尽层空间电荷区自建场 耗尽层

势垒区

4、空间电荷区宽度

设PN结的截面积为S ,P区一侧的空间电荷区宽度为Xp, N区一侧的空间电荷区宽度为Xn，因为两边电荷量的绝对值相等，所以

pandqSXNqSXN ∴napdXNXN 。

宽度与掺杂浓度成反比，或者讲空间电荷区主要向低掺杂一侧扩展。

还可以证明空间电荷区总宽度

1202()adnpBadNNlxxVqNN

二极管的电容效应、等效电路及开关特性

二极管的电容效应

二极管具有电容效应。它的电容包括势垒电容CB和扩散电容CD。

1.势垒电容CB(Cr)

前面已经讲过，PN结内缺少导电的载流子，其电导率很低，相当于介质;而PN结两侧的P区、N区的电导率高，相当于金属导体。从这一结构来看，PN结等效于一个电容器。事实上，当PN结两端加正向电压时，PN结变窄，结中空间电荷量减少，相当于电容"放电"，当PN结两端加反向电压时，PN结变宽，结中空间电荷量增多，相当于电容"充电"。这种现象可以用一个电容来模拟，称为势垒电容。势垒电容与普通电容不同之处，在于它的电容量并非常数，而是与外加电压有关。当外加反向电压增大时，势垒电容减小;反向电压减小时，势垒电容增大。目前广泛应用的变容二极管，就是利用PN结电容随外加电压变化的特性制成的。

2.扩散电容CD

PN结正向偏置时，N区的电子向P区扩散，在P区形成一定的非平衡载流子的浓度分布，即靠近PN结一侧浓度高，远离PN结的一侧浓度低。显然，在P区积累了电子，即存贮了一定数量的负电荷;同样，在N区也积累了空穴，即存贮了一定数的正电荷。当正向电压加大时，扩散增强，这时由N区扩散到P区的电子数和由P区扩散到N区的空穴数将增多，致使在两个区域内形成了电荷堆积，相当于电容器的充电。相反，当正向电压减小时，扩散减弱，即由N区扩散到P区的电子数和由P区扩散到N区的空穴数减少，造成两个区域内电荷的减少，、这相当于电容器放电。因此，可以用一个电容来模拟，称为扩散电容。总之，二极管呈现出两种电容，它的总电容Cj相当于两者的并联，即Cj=CB + CD。二极管正向偏置时，扩散电容远大于势垒电容 Cj≈CD ;而反向偏置时，扩散电容可以忽略，势垒电容起主要作用，Cj≈CB 。

二极管的等效电路

二极管是一个非线性器件，对于非线性电路的分析与计算是比较复杂的。为了使电路的分析简化，可以用线性元件组成的电路来模拟二极管。使线性电路的电压、电路关系和二极管外特性近似一致，那么这个线性电路就称为二极管的等效电路。显然等效电路是在一定条件下的近似。二极管应用于直流电路时，常用一个理想二极管模型来等效，可把它看成一个理想开关。正偏时，相当于"开关"闭合(ON)，电阻为零，压降为零;反偏时，相当于"开关"断开(OFF)，电阻为无限大，电流为零。由于理想二极管模型突出表现了二极管最基本的特性--单向导电性，所以广泛应用于直流电路及开关电路中。在直流电路中如果考虑到二极管的电阻和门限电压的影响。实际二极管可用图Z0112所示的电路来等效。在二极管两端加直流偏置电压和工作在交流小信号的条件下，可以用简化的电路来等效。图中rs为二极管P区和N区的体电阻。
