多相流计量装置在油井计量中的应用　

门虎，许立平，马卫东　

（新疆油田公司石西油田作业区，新疆克拉玛依８３４０００）　

摘要：针对目前所采用的计量方式存在的问题，采用多相流计量装置进行改造，以较准确地实现混合流体的油、　

气、水的计量。　

关键词：油井计量；　多相流；应用　

Ａｐｐｌｉｃａｔｉｏｎ　ｏｆ　Ｍｕｌｔｉｐｈａｓｅ　Ｆｌｏｗ　Ｍｅｔｅｒｉｎｇ　Ｄｅｖｉｃｅ　ｉｎ　Ｏｉｌ　Ｗｅｌｌ　Ｍｅａｓｕｒｅｍｅｎｔ　

ＭＥＮ　Ｈｕ，ＸＵ　Ｌｉ－ｐｉｎｇ，ＭＡ　Ｗｅｉ—ｄｏｎｇ　

（Ｓｈｉｘｉ　Ｆｉｅｌｄ　Ｏｐｅｒａｔｉｏｎ　Ｄｉｓｔｒｉｃｔ　ｏｆＸｉｎｊｉａｎｇ　Ｏｉｌ　Ｆｉｅｌｄ　Ｃｏｍｐａｎｙ，Ｋａｒａｍａｙ　８３４０００，Ｃｈｉｎａ）　

Ａｂｓｔｒａｃｔ：Ｍｕｌｔｉｐｈａｓｅ　ｆｌｏｗ　ｍｅｔｅｒ　ｉｓ　ｕｓｅｄ　ｔｏ　ｉｍｐｒｏｖｅ　ｔｈｅ　ｅｘｉｓｔｉｎｇ　ｐｒｏｂｌｅｍ　ｏｆ　ｃｕｒｒｅｎｔｌｙ　ｕｓｅｄ　ｍｅａｓｕｒｅｍｅｎｔ　ｍｅｔｈｏｄｓ．Ｔｈｅ　

ａｃｃｕｒａｔｅｌｙ　ｍｉｘｅｄ　ｍｅａｓｕｒｅｍｅｎｔ　ｏｆ　ｆｌｕｉｄ，ｏｉｌ，ｇａｓ　ａｎｄ　ｗａｔｅｒ　ｉｓ　ｉｍｐｌｅｍｅｎｔｅｄ．　

Ｋｅｙｗｏｒｄｓ：ｗｅｌｌ　ｍｅａｓｕｒｅｍｅｎｔ；ｍｕｌｔｉｐｈａｓｅ　ｆｌｏｗ；ａｐｐｌｉｃａｔｉｏｎｓ　

Ｏ引言　

油井产量计量是油田生产管理中的一项重要　

工作．对油井产量进行准确、及时计量，对掌握油藏　

状况．制定生产方案，具有重要指导意义。石西油田　

单井油气集输流程为采注计量站模式，目前油田多　

采用“油气分离器加压力平衡罐”计量工艺：油井来　

油经多通阀选井后．进入分离器进行气液分离，测　

量液面上升高度所需要时间．即可折算出油井产　

量。　

计量过程中首先要用两相计量分离器来计算油　

井产液、油、气量，而油井采出液是油、气、水组成的混　

合流体．对于不同的油田、不同的区块、不同的油井，　

各相所占的比例是不同的．并且气相会受温度、压力　

图2　智能I/O设备结构图能I/O设备的核心,它完成对现场的控制以及与监控

中心的通信。由此可见,采用模板级的嵌入式系统以

后,使整个智能I/O设备的结构灵活度高,可满足各种

应用要求。

另外,由于PC104可装载多种嵌入式操作系统,使

应用软件的开发十分方便,如可直接利用Socket套接

字开发通信程序,无疑将大大降低开发通信程序的难

度。

5　结束语

目前嵌入式系统的应用技术热点集中在智能化仪器仪表、计算机外围设备、网络技术、信息家电、国防工

业、电子商务、PDA(personaldigitalassistant)、生物微电

子技术等领域,而把微控制器、在线可编程技术以及数

字信号处理器结合在一起(MCU+ISP+DSP)形成的嵌

入式系统将是近期发展的一个重要方向。

参考文献

1　陈章龙.嵌入式系统的架构及其开发应用.2002年嵌入式系统及其应用研讨会论文集,20022　刘文珂.嵌入式处理器与嵌入式软件研究.电子工程师,2001(11)

3　吕京建.嵌入式处理器———嵌入式系统的心脏.计算机元器件,1999(2)

4　梁合庆.近十多年来嵌入式硬件综述.2002年嵌入式系统及其应用研讨会论文集,20025　李林功,等.嵌入式系统高级编程语言技术分析.单片机与嵌入式系统应用,2001(9)

6　凌志浩.从神经元芯片到控制网络.北京:北京航空航天大学出版社,20027　LingZhihao,YuJinshou.TheDesignofSCADABasedonIndustrialEth2

ernet,Proceedingsofthe4thWorldCongressonIntelligenceControlandAutomation,PressofEastChinaUniversityofScienceandTechnology,2002

收稿日期:2002-11-23。第一作者凌志浩,男,1957年生,1982年毕业于华东化工学院,教授;主要研究方向为嵌入式系统应用、现场总线和智能仪表等。

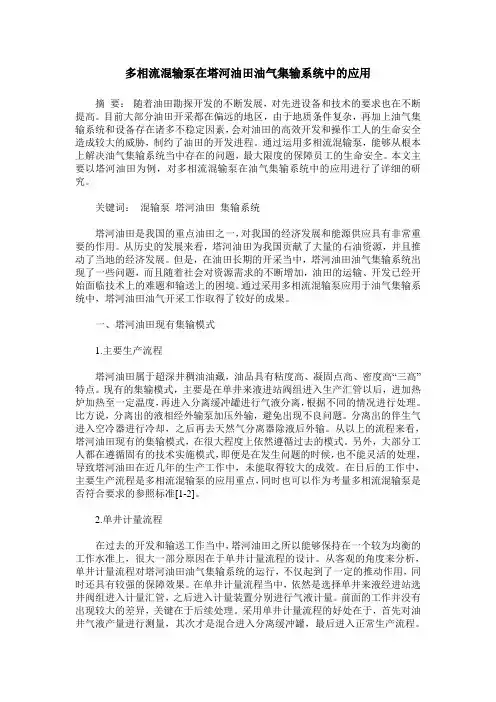

多相流混输泵在塔河油田油气集输系统中的应用
