三位四通阀右位

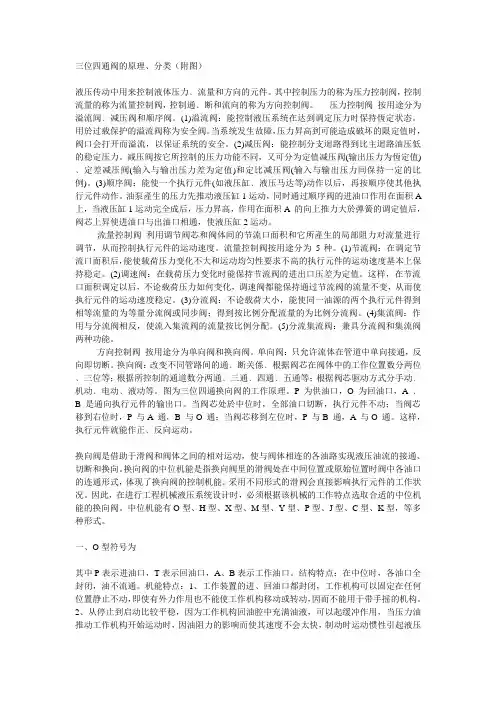

三位四通阀的原理、分类（附图）液压传动中用来控制液体压力﹑流量和方向的元件。

其中控制压力的称为压力控制阀，控制流量的称为流量控制阀，控制通﹑断和流向的称为方向控制阀。

压力控制阀按用途分为溢流阀﹑减压阀和顺序阀。

(1)溢流阀：能控制液压系统在达到调定压力时保持恆定状态。

用於过载保护的溢流阀称为安全阀。

当系统发生故障，压力昇高到可能造成破坏的限定值时，阀口会打开而溢流，以保证系统的安全。

(2)减压阀：能控制分支迴路得到比主迴路油压低的稳定压力。

减压阀按它所控制的压力功能不同，又可分为定值减压阀(输出压力为恆定值)﹑定差减压阀(输入与输出压力差为定值)和定比减压阀(输入与输出压力间保持一定的比例)。

(3)顺序阀：能使一个执行元件(如液压缸﹑液压马达等)动作以后，再按顺序使其他执行元件动作。

油泵產生的压力先推动液压缸1运动，同时通过顺序阀的进油口作用在面积A 上，当液压缸1运动完全成后，压力昇高，作用在面积A 的向上推力大於弹簧的调定值后，阀芯上昇使进油口与出油口相通，使液压缸2运动。

流量控制阀利用调节阀芯和阀体间的节流口面积和它所產生的局部阻力对流量进行调节，从而控制执行元件的运动速度。

流量控制阀按用途分为5种。

(1)节流阀：在调定节流口面积后，能使载荷压力变化不大和运动均匀性要求不高的执行元件的运动速度基本上保持稳定。

(2)调速阀：在载荷压力变化时能保持节流阀的进出口压差为定值。

这样，在节流口面积调定以后，不论载荷压力如何变化，调速阀都能保持通过节流阀的流量不变，从而使执行元件的运动速度稳定。

(3)分流阀：不论载荷大小，能使同一油源的两个执行元件得到相等流量的为等量分流阀或同步阀；得到按比例分配流量的为比例分流阀。

(4)集流阀：作用与分流阀相反，使流入集流阀的流量按比例分配。

(5)分流集流阀：兼具分流阀和集流阀两种功能。

方向控制阀按用途分为单向阀和换向阀。

单向阀：只允许流体在管道中单向接通，反向即切断。

汽车吊液压系统中阀门功能及工作原理汽车吊液压系统中各阀的功能及工作原理（1）手动换向阀3是二位三通阀，用来切换油泵输出压力油的通路。

当阀在左位时压力油只能进入上车系统回路；当阀在右位时，压力油只能进入下车支腿回路。

（2）主控四联阀4由4个三位四通手动换向阀（包括回转机构的阀4－Ⅰ、变幅机构的阀4－Ⅱ、臂架伸缩机构的阀4一Ⅲ和起升机构的阀4－Ⅳ）组合而成，用来控制上车各机构执行装置的换向、锁紧和调速。

操纵各阀的手柄，可以使每个分阀处于三个工作位置，其中左位和右位分别控制执行装置的两个相反方向运功；中位使工作机构处于停止状态。

回转机构、变幅机构和臂架伸缩机构的三个换向阀构造相同，中位都采用M型，可将油缸（或马达）两腔封死，起锁紧作用。

起升机构的换向阀中位采用Y形，防止由于马达泄漏造成进油路吸空现象。

（3）二联换向阀5由两个手动三位四通阀组合而成，用于前支腿（二联换向阀5－I）、后支腿（二联换向阀5－Ⅱ）的油路换向，其结构与变幅机构的换向阀相同。

（4）溢流阀6位于主控四联阀的进油端，限制上车起升、变幅、旋转、臂架伸缩回路的最大工作压力，并保护上车系统油路免于过载。

（5）溢流阀7位于支腿油路的进油端，限制下车支腿油路的最大工作压力，并有过载保护作用。

（6）平衡阀10、12、14都采用同一结构。

平衡阀10，12保证变幅和伸缩臂机构匀速运动，同时起液压锁的作用。

一旦与油缸连接的管路破裂，可防止吊臂突然下落或缩回造成事故。

平衡阀14保证吊载匀速下降，防止在重力作用下运动速度过快，造成事故。

现以起升机构为例，说明平衡阀的工作原理。

平衡阀是由单向阀1和内泄漏的远控顺序阀2组成。

当手动换向阀拨至左位时，油泵输出压力油项开单向阀，无阻碍地进入油马达，马达带动卷筒旋转来起升吊载，回油经换向阀返回油箱。

当换向阀拨到右位时，油泵输出的压力油直接经换向阀进入油马达的另一端。

而马达回油无法再经单向阀1返回，必须打开顺序阀2才能将回路接通。

三位四通阀工作原理
三位四通阀，顾名思义就是具有三个通道和四个通道的阀门，
它在工业控制系统中扮演着非常重要的角色。

那么，三位四通阀的
工作原理是怎样的呢？接下来，我们将详细介绍三位四通阀的工作
原理。

首先，我们来了解一下三位四通阀的结构。

三位四通阀通常由
阀体、阀芯、阀座、阀杆等部件组成。

阀体上有三个通道和四个通道，阀芯通过阀杆的控制可以在不同的通道之间切换，从而实现流
体的控制和调节。

三位四通阀的工作原理主要是通过阀芯的运动来实现的。

当阀
芯处于不同的位置时，可以实现不同的通道连接和切断。

在正常工
作状态下，通过控制阀芯的位置，可以实现不同通道之间的切换，
从而控制流体的流向和流量。

三位四通阀通常用于控制液压系统中的流体流向和压力，实现
液压系统的控制和调节。

在液压系统中，三位四通阀可以实现单向、双向、多向等不同的流体控制方式，从而满足不同工况下的需求。

除了在液压系统中的应用，三位四通阀还可以用于气动系统、液压传动系统、工程机械等领域。

在这些领域中，三位四通阀可以实现流体的控制和调节，保证系统的正常运行和工作效率。

总的来说，三位四通阀的工作原理是通过阀芯的运动来实现不同通道之间的切换，从而实现流体的控制和调节。

它在液压系统、气动系统等领域中扮演着非常重要的角色，保证了系统的正常运行和工作效率。

通过以上的介绍，相信大家对三位四通阀的工作原理有了更深入的了解。

在实际应用中，我们需要根据具体的工况和要求选择合适的三位四通阀，从而实现系统的稳定运行和高效工作。

希望本文能对大家有所帮助，谢谢阅读！。

以下为三位四通换向阀工作原理：三位四通换向阀是由二位四通换向阀和一个静止位置组成。

三位四通换向阀具有多种中位机能形式（如图示三位四通换向阀，其中位机能为M型）。

在图示工作位置，进油口P 与工作口B接通，而工作口A则与回油口T接通三位四通换向阀既可为滑阀式结构，也可为开关阀式结构。

三位四通换向阀处于静止位置，此时进油口P与回油口T接通，而工作油口A和B则关闭。

由于液压泵出口油液流向油箱，所以，这种工作位置称之为液压泵卸荷或液压泵旁通。

在液压泵卸荷情况下，其工作压力仅为三位四通换向阀的阻力损失，这并不引起系统发热。

三位四通换向阀向右换向，则进油口P与工作油口A接通，而工作油口B则与回油口T接通。

当三位四通换向阀处于静止位置时，液压泵出口油液通过旁通油路流回油箱。

当驱动三位四通换向阀动作时，液压缸活塞杆伸出，此时单向阀用于保护液压泵。

扩展资料：三位四通电磁换向阀是为G系列叉车配套研制开发的新产品,并获得国家专利。

是各类叉车电液换向的必备元件，为了确保质量，电磁阀的出厂试验标准，完全按照国际标准：在油温130度，额定电压负15%的苛刻条件下，满足性能要求。

三位四通电磁换向阀有三个缺点，体积大，防振，防水性能差，其使用环境受到极大的限制。

新型三位四通电磁换向阀在结构设计，工艺设计，材料选用等方面作了重大改进。

体积比传统电磁阀减小1/3,具有很强的防震防水性能。

六通换向阀主要由阀体、密封组件、凸轮、阀杆、手柄和阀盖等零部件组成。

阀门由手柄驱动，通过手柄带动阀杆与凸轮旋转，凸轮具有定位驱动与锁定密封组件的开启与关闭功能。

手柄逆时针旋转，两组密封组件分别在凸轮的作用下关闭下端的两个通道，上端的两个通道分别与管道装置的进口相通。

反之，上端的两个通道关闭，下端两个通道与管道装置的进口相通，实现了不停车换向。

三位四通换向阀是由二位四通换向阀和一个静止位置组成。

三位四通换向阀具有多种中位机能形式（如图示三位四通换向阀，其中位机能为M型）。

电液换向阀三位四通原理
电液换向阀是一种用于控制液压系统液体流动方向的装置。

三位四通电液换向阀具有三个工作位置和四个进出口通道。

工作位置：
1. 中间位置：所有通道都关闭，不允许液体通过。

2. 左工作位置：连接左进口通道和左出口通道，关闭右进口通道和右出口通道。

3. 右工作位置：连接右进口通道和右出口通道，关闭左进口通道和左出口通道。

进出口通道：
1. 左进口通道：接收液体从左侧进入的通道。

2. 右进口通道：接收液体从右侧进入的通道。

3. 左出口通道：允许液体从左侧流出的通道。

4. 右出口通道：允许液体从右侧流出的通道。

原理：
电液换向阀通过电磁力的作用使阀芯在中间位置、左工作位置、右工作位置之间切换，从而改变液体流动的方向。

阀芯的位置决定了通道的开关状态。

通常，通过电磁线圈施加电流来产生电磁力，使阀芯推动或吸引，以达到不同的工作位置。

当阀芯处于中间位置时，所有通道都关闭，液体无法通过。

当阀芯处于左工作位置时，液体可以从左进口通道流入，并从左出口通道流出。

当阀芯处于右工作位置时，液体可以从右进口通道流入，并从右出口通道流出。

通过控制电磁线圈的电流，可以实现对阀芯位置的控制，从而实现液体流向的控制。

三位四通阀原理一、引言三位四通阀是一种常见的液压元件，广泛应用于工业自动化控制系统中。

它通过控制液体的进出口来实现流体的控制和转换，具有结构简单、操作方便、可靠性高等优点。

本文将对三位四通阀的原理进行详细介绍。

二、三位四通阀的结构三位四通阀由阀体、阀芯和控制杆组成。

阀体上有三个液压油口，分别为P口（液压源）、A口（液压执行元件的入口）和B口（液压执行元件的出口）。

阀芯上有两个沟槽，分别与A口和B口相连，同时还有一个中间位置的封堵孔。

控制杆用来控制阀芯在阀体内的运动。

三、工作原理1. 默认位置当控制杆处于默认位置时，阀芯封堵孔位于A口和B口之间，使得A口和B口之间没有直接的液压连接。

此时，液压源的油液无法流入A口或B口，液压执行元件无法运动。

2. 工作位置1当控制杆向左移动时，阀芯随之向左运动。

此时，封堵孔与A口相连，液压源的油液从P口进入阀体，经过阀芯的沟槽流入A口，再通过液压执行元件进入B口，最终流回油箱。

这时，液压执行元件可以被液压源控制，实现特定的工作。

3. 工作位置2当控制杆向右移动时，阀芯随之向右运动。

此时，封堵孔与B口相连，液压源的油液从P口进入阀体，经过阀芯的沟槽流入B口，再通过液压执行元件进入A口，最终流回油箱。

这时，液压执行元件可以被液压源控制，实现特定的工作。

四、应用场景三位四通阀广泛应用于工程机械、冶金设备、航空航天装备等领域。

以挖掘机为例，通过控制三位四通阀，可以实现液压油缸的伸缩、回转、提升等动作，从而实现挖掘机的各种功能。

五、优缺点三位四通阀具有结构简单、操作方便、可靠性高等优点。

其缺点是流量损失较大，因为在工作位置1和工作位置2时，液压油流必须通过阀芯的沟槽流入液压执行元件，流动路径较长，存在一定的压力损失。

六、总结三位四通阀是一种重要的液压元件，通过控制液体的进出口实现流体的控制和转换。

本文对三位四通阀的结构和工作原理进行了详细介绍，并举例说明了其应用场景和优缺点。

三位四通阀的原理、分类（附图）液压传动中用来控制液体压力﹑流量和方向的元件.其中控制压力的称为压力控制阀，控制流量的称为流量控制阀，控制通﹑断和流向的称为方向控制阀。

压力控制阀按用途分为溢流阀﹑减压阀和顺序阀。

（1)溢流阀：能控制液压系统在达到调定压力时保持恆定状态。

用於过载保护的溢流阀称为安全阀。

当系统发生故障,压力昇高到可能造成破坏的限定值时,阀口会打开而溢流,以保证系统的安全。

(2)减压阀：能控制分支迴路得到比主迴路油压低的稳定压力。

减压阀按它所控制的压力功能不同，又可分为定值减压阀（输出压力为恆定值)﹑定差减压阀（输入与输出压力差为定值)和定比减压阀(输入与输出压力间保持一定的比例).（3)顺序阀：能使一个执行元件（如液压缸﹑液压马达等）动作以后，再按顺序使其他执行元件动作。

油泵產生的压力先推动液压缸1运动，同时通过顺序阀的进油口作用在面积A 上，当液压缸1运动完全成后，压力昇高，作用在面积A 的向上推力大於弹簧的调定值后，阀芯上昇使进油口与出油口相通,使液压缸2运动。

流量控制阀利用调节阀芯和阀体间的节流口面积和它所產生的局部阻力对流量进行调节，从而控制执行元件的运动速度。

流量控制阀按用途分为5种。

（1)节流阀：在调定节流口面积后,能使载荷压力变化不大和运动均匀性要求不高的执行元件的运动速度基本上保持稳定。

(2）调速阀：在载荷压力变化时能保持节流阀的进出口压差为定值。

这样，在节流口面积调定以后，不论载荷压力如何变化，调速阀都能保持通过节流阀的流量不变，从而使执行元件的运动速度稳定。

（3)分流阀：不论载荷大小，能使同一油源的两个执行元件得到相等流量的为等量分流阀或同步阀；得到按比例分配流量的为比例分流阀。

（4）集流阀：作用与分流阀相反，使流入集流阀的流量按比例分配。

（5)分流集流阀：兼具分流阀和集流阀两种功能。

方向控制阀按用途分为单向阀和换向阀。

单向阀：只允许流体在管道中单向接通,反向即切断。

附图所示系统可实现“快进—中速进给—慢速进给—快退—停止”的工作循环，试写出系统在中速进给、快退时的进油路线和回油路线。

见右图解：1.中速进给进油路线：油泵—O型三位四通阀（右位）—油缸无杆腔回油路线：油缸有杆腔—O型三位四通阀（右位）—Y型三位四通阀（中位）—中速调速阀—油箱2.快退进油路线：油泵—O型三位四通阀（左位）—油缸有杆腔回油路线：油缸无杆腔—O型三位四通阀（左位）—Y型三位四通阀（右位）—油箱分析下述液压系统原理图，回答问题见下图B1）写出A、B、C、D、E、F各元件的名称；A—先导式溢流阀，B—3位5通电磁换向阀，C—压力继电器，D—节流阀，E—溢流阀，F—定量泵2）按快进——工进——快退——原位的动作循环，填写电磁铁动作表电磁铁动作表（通电“+”，断电“-”，YJ为压力继电器）图B图BM某液压泵的额定流量Q n=100L/min，额定压力p n=2.5MPa，当转速n=1450r/min时，机械效率0.9。

该泵理论流量Q t=106L/min。

（1）求泵的容积效率和总效率；（2）当泵转速降至500r/min时，计算额定压力下泵的理论流量和实际流量。

解：（1)ηpv=Q n/Q t=100/106=0.944；ηp=ηpv·ηpm=0.9×0.944=0.8496（2）当n=500r/min时，泵的理论流量Q t=106×(500/1450）=36.55L/min；实际流量Q=Q t·ηpv=36.55×0.944=34.36L/min某液压泵的工作压力p=8Mpa，转速n=950r/min，泵的排量q=30ml/r，容积效率ηpv为0.95，总效率η为9。

求：（1）泵的输出功率；（2）驱动该泵的电动机功率。

解：（1)泵的实际流量Q=qnηpv=30×10-3×950×0.95=27.075L/min；泵的输出功率P=pQ/60=8×27.075/60=3.61KW（2）所需电动机功率P电=P/η=3.61÷0.9=4.01KW某液压马达的输出压力p M为10MPa，排量q M为200mL/r，总效率为0.75，机械效率为0.9，试计算：（1）马达输出理论转矩M T；（2）当马达转速为500r/min时，求输出马达的流量Q。

名词解释三位四通电磁换向阀在液压与气动控制系统中，三位四通电磁换向阀是一个非常关键的元件。

要理解它，咱们得先从一些基本概念入手。

先说说“阀”这个东西。

简单来讲，阀就是用来控制流体（比如液体或者气体）流动的装置。

就好像家里的水龙头，能打开让水流出来，也能关上阻止水流，阀在液压和气动系统里起到的就是类似的作用，只不过它控制的不是普通的水，而是有一定压力的油液或者气体。

那“三位四通”又是什么意思呢？“三位”指的是这个阀有三个工作位置。

想象一下，就好像一个开关，它可以处于左边、中间和右边这三个不同的位置。

而“四通”呢，则表示这个阀有四个通口。

通常这四个通口分别被标记为 P、T、A 和 B。

P 口一般是进油口或者进气口，也就是压力流体进入阀的地方。

T口通常是回油口或者排气口，压力流体从这里流回油箱或者排到大气中。

A 口和 B 口则是工作油口或者工作气口，它们连接到执行元件（比如液压缸或者气缸），控制执行元件的动作。

再来讲讲电磁换向阀中的“电磁”部分。

这意味着这个阀的工作位置切换是通过电磁力来实现的。

里面有电磁线圈，当给电磁线圈通电时，就会产生磁力，从而推动阀芯移动，改变阀的工作位置。

三位四通电磁换向阀的工作原理其实并不复杂。

当电磁线圈不通电时，阀芯处于一个初始位置。

通电后，阀芯会在电磁力的作用下移动到另一个位置。

而当电磁线圈的电流方向改变时，阀芯又会移动到第三个位置。

比如说，在初始位置时，P 口与 A 口相通，B 口与 T 口相通；当给电磁线圈通电后，阀芯移动，可能变成 P 口与 B 口相通，A 口与 T 口相通。

通过这样的通断变化，就可以控制执行元件的不同动作方向。

在实际应用中，三位四通电磁换向阀有着广泛的用途。

在工业生产中的各种机械设备，比如机床、注塑机、起重机等等，都能看到它的身影。

它能够实现执行元件的前进、后退、停止等动作，从而满足不同的工作需求。

为了确保三位四通电磁换向阀能够正常工作并且长期稳定运行，在选择和使用时需要考虑多个因素。

参考文献：工程机械网、液压网编辑：华泰汽车—王永刚目录一、液压学二、液压符号三、能源装置部分四、执行装置部分五、控制调节装置部分六、辅助装置部分七、传动介质--液压油八、液压回路九、液压应用十、液压维护一、液压系统概论1. 液压学液压学就是说“机械能”把“油”变成“液压能”去驱动最终执行机构，执行机构只有二种，一种是液压缸，一种是液压马达，液压缸做直线运动，液压马达做旋转运动。

这二种运动都分不开液压油在管道中的流动方向，管道中的油的流量及流动压力。

即液压三要素“方向”“流量”“压力”。

2. 液压系统的组成部分？1、能源装置部分------把机械能转换成流体的压力能的装置，一般指的就是液压泵了，要是气动就是空气压缩机。

也就是动力部分。

2、执行装置部分------把流体的压力转换成机械能的装置，一般指的是液压缸和液压马达。

3、控制调节装置部分--对液压系统中流体的压力、流量和流动方向进行控制和调节、装置部分，如溢流阀、节流阀、换向阀等4、辅助装置部分－－除了上面的3项以外，如油箱、过滤器、蓄能器等。

5、传动介质－－－－传递能量的介质．6、液压油－－－－是组成液压系统的一个组成部分，液压油一般不会归到辅助装置二、液压符号1．符号，表示能量传递在回路图中，图示符号用于表示能量传递和液压管路。

为清晰表示回路图，应尽可能地绘制直线而避免交叉。

2．符号，表示能量传递在加热器和冷却器的符号中，箭头方向与热量流动方向相一致3．符号，表示能量转换液压泵由带驱动轴符号的圆表示，其中三角符号表示工作油液的流动方向。

因工作介质为有压液体，所以，三角符号为实心。

在气动技术中，工作介质为气体，三角符号为空心。

4．符号，表示液压马达液压马达与液压泵的符号不同，其区别在于表示工作油液流动方向的箭头相反。

5．符号，表示单作用液压缸单作用液压缸仅具有一个油口，工作油液只能进入无杆腔。

对于单作用液压缸，其回缩或由外力（图示无前端盖符号）或由复位弹簧（图示第二个符号）来实现。

液压阀是液压系统中重要的控制元件，按照液压阀的功能可以分为流量阀，例如：节流阀、调速阀，分流集流阀；压力阀，例如：溢流阀，减压阀，顺序阀，卸荷阀；方向阀，例如电磁换向阀、手动换向阀、单向阀、液控单向阀。

而今天我们只讲一讲方向控制阀。

液压换向阀方向控制阀即换向阀，在液压系统中起阻止和引导油液按规定的流向进出通道，即在油路中起控制油液流动方向的作用。

在换向阀中有两个重要的概念，即位和通。

位，是指换向阀阀芯有几个工作位置，在简图中用方块表示位置；通，是指有几个进出油口，在简图中用箭头表示进出油口。

液压换向阀中的位和通，如何识别几位几通那么如何识别液压阀是几位几通呢？液压换向阀中比较常见的是二位（左位，右位）和三位（左位，右位，中位），每个工作位置时油液的流动方向不同；几通实际就是指换向阀外接几条油管，常见的有二通，三通，四通和五通。

有几个方格就代表几位阀，有几个通油口就代表几通阀，合起来称为几位几通阀。

如二位二通阀、三位四通阀。

在简图中我们可以看符号中有几个用竖线隔开的'方格'，有几个就是几位。

再看某一个的方格中有几个与'方格'边框相交的竖线，有几个就是几通。

其中箭头表示通路（液流方向）,一个箭头表示两通,即进油与出油,二个箭头就是四通；┴和┬与方框的交点表示通路被阀芯堵死。

若图中一个框内有两个箭头,及一个┬那就表示五通,一通被堵.图形符号含义1、位—用方格'□'表示，几位即几个方格。

2 、箭头↑首尾和堵截符号┴与一个方格有几个交点即为几通。

↑表示油口相通，方向不表示实际流向。

┴表示油口不通3 、P、A、B、T、O有固定方位，P—进油口；T、O—回油口；A、B—与执行元件连接的工作油口4、弹簧—W，画在方格两侧5、常态位置三位阀，中间一格；二位阀，靠弹簧的一格。

(原理图中，油路应该连接在常态位置)在电磁阀阀体上通常会标有液压符号原理图，我们可以通过上面的原理图辨别是几位几通的换向阀。

名词解释三位四通电磁换向阀在液压与气动系统中，三位四通电磁换向阀是一种非常关键且常用的控制元件。

它的作用就像是一个指挥交通的交警，灵活地控制着流体的流动方向，从而实现各种复杂的动作和功能。

要理解三位四通电磁换向阀，首先得明白“三位”和“四通”这两个概念。

所谓“三位”，指的是这种换向阀有三个工作位置。

这三个位置分别是：中位、左位和右位。

中位是指阀芯在中间时的位置，此时液压油的通路处于一种特殊状态；左位和右位则是阀芯分别移动到左侧和右侧时的位置，每个位置对应着不同的油液通路。

再来说说“四通”。

四通指的是该换向阀有四个油口，分别是两个工作油口（通常称为 A 口和 B 口），以及两个进油口和回油口（一般是P 口和 T 口）。

通过阀芯在不同位置的切换，这四个油口之间的连通关系会发生改变，从而实现对执行元件（比如液压缸或液压马达）的运动方向控制。

三位四通电磁换向阀的工作原理其实并不复杂。

当电磁线圈不通电时，阀芯处于中位。

在中位时，各油口之间的连通情况会根据具体的阀型而有所不同。

有些中位机能可以使执行元件在中位时保持不动，有些则可以实现差动连接等特殊功能。

当给其中一个电磁线圈通电时，阀芯会在电磁力的作用下移动到相应的位置（左位或右位）。

比如，当阀芯移动到左位时，P 口与 A 口相通，B 口与 T 口相通，液压油从 P 口进入，经过 A 口流向执行元件，然后从 B 口流出，经过 T 口回到油箱，从而推动执行元件向一个方向运动。

反之，当阀芯移动到右位时，P 口与 B 口相通，A 口与 T 口相通，液压油的流向改变，执行元件就会向相反的方向运动。

三位四通电磁换向阀在实际应用中具有广泛的用途。

在机床、工程机械、冶金设备等众多领域的液压系统中，都能看到它的身影。

例如，在机床的液压卡盘中，通过三位四通电磁换向阀来控制卡爪的夹紧和松开；在起重机的液压系统中，它可以控制起重臂的升降和伸缩。

在选择三位四通电磁换向阀时，需要考虑多个因素。

三位四通电液阀符号详解：结构、工作原理及应用领域一、引言三位四通电液阀是一种广泛应用于液压系统中的重要元件，具有独特的结构特点和工作原理。

本文将对三位四通电液阀的符号进行详细解析，包括其结构、工作原理以及应用领域等方面，帮助读者更好地理解和应用这一关键液压元件。

二、三位四通电液阀的结构特点三位四通电液阀的符号通常由一系列图形元素组成，这些元素代表了阀门的不同部分和功能。

阀门主体通常采用矩形表示，内部包含三个位置，分别用数字1、2、3表示。

每个位置之间通过箭头连接，箭头方向表示油液的流动方向。

此外，符号中还包含四个接口，分别位于阀门的四个角上，用于连接液压系统中的其他元件。

具体来说，三位四通电液阀的结构特点包括以下几个方面：1. 三个工作位置：阀门具有三个工作位置，分别对应不同的油路连接方式。

这使得阀门能够根据系统需求，实现多种油路切换，从而实现不同的液压功能。

2. 四个接口：阀门具有四个接口，分别与液压系统中的泵、执行元件（如液压缸或液压马达）以及其他辅助元件（如油箱、过滤器等）相连。

这四个接口的位置和连接方式决定了阀门在液压系统中的作用。

3. 内部油路：阀门内部具有复杂的油路系统，包括进油路、回油路以及控制油路等。

这些油路在阀门的不同工作位置下，实现不同的油路切换，从而控制液压系统中油液的流向、压力和流量。

三、三位四通电液阀的工作原理三位四通电液阀的工作原理主要基于液压传动和控制技术。

当液压系统工作时，油液从泵的输出接口流入阀门，经过阀门内部的油路系统，从相应的执行元件接口流出，驱动执行元件完成相应的动作。

在这个过程中，阀门的作用是根据系统需求，切换不同的油路连接方式，从而实现执行元件的不同运动状态。

具体来说，三位四通电液阀在液压系统中有以下三种基本工作状态：1. 中位状态：当阀门处于中位状态时，进油路和回油路均被切断，执行元件处于静止状态。

此时，系统中的油液不会流动，从而实现了系统的保压功能。

电磁换向阀是利用电磁铁推动阀芯来控制液流方向的。

采用电磁换向阀可以使操作轻便，容易实现自动化操作，因此应用极广。

电磁换向阀只是采用电磁铁来操纵滑阀阀芯运动，而阀芯的结构及型式可以是各种各样的，所以电磁滑阀可以是二位二通、二位三通、二位四通、三位四通和三位五通等多种型式。

一般二位阀用一个电磁铁，三位阀需用两个电磁铁。

操纵电磁阀用的电磁铁分为交、直流两种，交流电磁铁的电压一般为220伏。

其特点是启动力较大，换向时间短，价廉。

但当阀芯卡住或吸力不够而使铁芯吸不上时，电磁铁容易因电流过大而烧坏，故工作可靠性较差，动作时有冲击，寿命较低。

直流电磁铁电压一般为24伏。

其优点是工作可靠，不会因阀芯卡住而烧坏，寿命长，体积小，但启动力较交流电磁铁小，而且在无直流电源时，需整流设备。

为了提高电磁换向阀的工作可靠性和寿命，近年来，国内外正日益广泛地采用湿电磁铁，这种电磁铁与滑阀推杆间无须密封，消除了O形密封圈处的摩擦力，它的电磁线圈外面直接用工程塑料封固，不另作金属外壳，这样既保证了绝缘，又利于散热，所以工作可靠，冲击小，寿命长。

一,浅析换向阀的中位机能摘要：本文介绍了各种形式的换向阀的中位机能、结构特点以及机能特点，并举例说明中位机能在换向阀选用时的重要性。

换向阀是借助于滑阀和阀体之间的相对运动，使与阀体相连的各油路实现液压油流的接通、切断和换向。

换向阀的中位机能是指换向阀里的滑阀处在中间位置或原始位置时阀中各油口的连通形式，体现了换向阀的控制机能。

采用不同形式的滑阀会直接影响执行元件的工作状况。

因此，在进行工程机械液压系统设计时，必须根据该机械的工作特点选取合适的中位机能的换向阀。

中位机能有Ｏ型、Ｈ型、Ｘ型、Ｍ型、Ｙ型、Ｐ型、Ｊ型、Ｃ型、Ｋ型，等多种形式。

一、Ｏ型符号为其中Ｐ表示进油口，Ｔ表示回油口，Ａ、Ｂ表示工作油口。

结构特点：在中位时，各油口全封闭，油不流通。

机能特点：１、工作装置的进、回油口都封闭，工作机构可以固定在任何位置静止不动，即使有外力作用也不能使工作机构移动或转动，因而不能用于带手摇的机构。
