不锈钢管卡压式连接作业指导书正式样本

薄壁不锈钢管卡压式连接施工方法书资料薄壁不锈钢管卡压式连接施工要领书1.工法特点采用不锈钢卡压式管件、专用卡压工具、画线器等对不锈钢管进行连接，达到无渗漏的效果。

本工法具有施工工艺简单、安装方便、施工工期短，施工质量可靠，现场施工清洁、文明、安全，使用寿命长、节省人工费用且质量易于保证的特点。

2.适用范围本工法适用于公称通径DN?100mm，壁厚为0.6,2.0mm，公称压力?1.6MPa 的饮用净水、生活饮用水、冷水、热水、燃气、医用气体等薄壁不锈钢管道。

3.工艺原理卡压式管件端内部“O”型槽内装有密封圈，安装时将管道一端插入管件的端口内，用专用卡压工具进行卡压，将管道与管件的连接部位卡压成六角型(见图4-1)，形成足够的连接强度;同时管件内“O”型槽内的密封圈，在压力作用下被压缩，依靠管材的支撑向外压紧密封圈，保证了连接的密封性。

0 0 90弯管件 45弯管件图3-1 连接部位图3-2 卡压式连接工艺原理4.施工工艺流程及操作要点4.1 工艺流程管子长度测量管道切割及断面处理画线插入管子卡压连接卡压检查管道支架安装阀门安装管道试压冲洗消毒 4.2 操作要点不要刺伤管件中的O型密封圈;管件要确实插入至画线标记的正确位置;不要忘记卡压作业。

4.2.1 安装准备1 对图纸和施工方案已经进行技术交底。

2 施工机具、材料、施工人员、现场施工用水用电都已到位。

3 管路堆放处要平整、严禁与其他碳钢材料接触。

4 核对图纸，检查管道布置是否与消防、暖通、电气等其他专业管道有交叉、矛盾的情况，须与有关专业及时沟通，并找出解决的办法。

5 核对管件预埋件、套管位置、标高、坐标是否正确。

4.2.2 根据施工图纸和施工现场对所需直管进行测量。

4.2.3 管道切割及断面清理:使用切管工具切断管子，为避免刺伤O型密封圈，使用专用除毛刺器或锉刀将毛刺完全除尽。

4.2.4 画线:使用画线器在管子端口画线作记号，以保证管子插入长度，避免造成脱管。

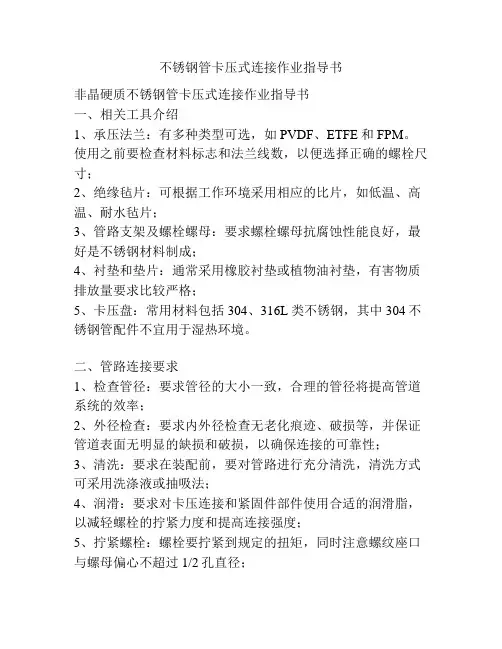

不锈钢管卡压式连接作业指导书非晶硬质不锈钢管卡压式连接作业指导书一、相关工具介绍1、承压法兰：有多种类型可选，如PVDF、ETFE和FPM。

使用之前要检查材料标志和法兰线数，以便选择正确的螺栓尺寸；2、绝缘毡片：可根据工作环境采用相应的比片，如低温、高温、耐水毡片；3、管路支架及螺栓螺母：要求螺栓螺母抗腐蚀性能良好，最好是不锈钢材料制成；4、衬垫和垫片：通常采用橡胶衬垫或植物油衬垫，有害物质排放量要求比较严格；5、卡压盘：常用材料包括304、316L类不锈钢，其中304不锈钢管配件不宜用于湿热环境。

二、管路连接要求1、检查管径：要求管径的大小一致，合理的管径将提高管道系统的效率；2、外径检查：要求内外径检查无老化痕迹、破损等，并保证管道表面无明显的缺损和破损，以确保连接的可靠性；3、清洗：要求在装配前，要对管路进行充分清洗，清洗方式可采用洗涤液或抽吸法；4、润滑：要求对卡压连接和紧固件部件使用合适的润滑脂，以减轻螺栓的拧紧力度和提高连接强度；5、拧紧螺栓：螺栓要拧紧到规定的扭矩，同时注意螺纹座口与螺母偏心不超过1/2孔直径；6、检查连接：检查紧固件是否安装完整，连接是否紧固，密封是否可靠。

三、使用注意事项1、安装前需要确认管道设计及选用的法兰材料是否适配；2、衬垫和垫片上的螺母最好用不锈钢加固；3、安全上应控制卡压螺栓的扭矩值，使用正确的扳手仪器进行拧紧；4、当安装完成后，应隔一段时间进行检查，看紧固件和密封有否问题；5、安装完成后，应在管路外壳上写上连接日期，以方便后期定期检查。

四、总结不锈钢管卡压式连接，要求管径的大小要一致，要求清洗管路并使用合适的润滑脂，且要拧紧螺栓到规定的扭矩，以确保连接的可靠性。

安装完成后必须进行检查，以保证管道系统安全、可靠、可持久运行。

薄壁不锈钢管卡压式连接施工方案编制依据：1、GB/T1999228.1-2003《不锈钢卡压式管件》2、GB/T19228.2-2003《不锈钢卡压式管件连接用薄壁不锈钢管》3、GB/T19228.3-2003《不锈钢卡压式管件用橡胶O型密封圈4、CECS153:2003《建筑给水薄壁不锈钢管管道工程技术规程》5、04S407-2《建筑给水金属管道安装薄壁不锈钢管》式管件中,应确认管子上所画标记线距端部的距离,公称直径15～25时为3mm。

公称直径32～40时为5mm。

确认后用专用液压钳卡住管件端部,通过液压工具加压完成管道的卡压连接。

加压值分别为:管径DN25～40的5MPa,DN15～20的为4MPa。

(3)管道固定:用管卡、型钢将管道固定在墙或梁上,不得有松动现象,公称直径≤25mm的管道安装时可采用塑料管卡。

(4)管道敷设时严禁产生轴向弯曲和扭曲,穿过墙或楼板时不得强制校正。

当与其它管道平行敷设时,应按设计要求预留保护距离,当设计无规定时其净距不宜小于100mm。

当管道平行时,管沟内薄壁不锈钢管宜设在镀锌钢管的内侧。

(5)干管安装后必须进行水压试验,试验压力为工作压力的 1.5倍且不小于0.6MPa,管道系统加压宜采用手动泵缓慢进行,升压时间在10min以上,当压力达到规定试验压力后观察10min,如压力降低小于0.02Mpa,再将压力降至工作压力,对管道作外观检验,以不渗漏为合格,方可进行后续土建施工。

5、立管安装将预制加工好的立管段运至安装现场,并将各管段进行卡压连接。

明装立管时,其外壁距装饰墙面的距离为:公称管径≤25mm时为40mm,公称直径32～40mm时为50mm。

管道井的暗装立管严格按施工图尺寸进行安装,立管穿越楼板处应加设塑料套管,穿过屋面时采用金属防水套管,套管高出地面和屋面50mm,管道安装一定要在墙壁粉饰完成后进行,以免污染管道。

立管安装完成后进行水压试验,试验压力及试验方法同干管试压。

薄壁不锈钢管卡压式连接施工方案编制单位：辽宁洪宇建筑安装工程有限公司编制依据：1、GB/T1999228.1-2003《不锈钢卡压式管件》2、GB/T19228.2-2003《不锈钢卡压式管件连接用薄壁不锈钢管》3、GB/T19228.3-2003《不锈钢卡压式管件用橡胶O型密封圈4、CECS153:2003《建筑给水薄壁不锈钢管管道工程技术规程》5、04S407-2《建筑给水金属管道安装薄壁不锈钢管》工程概况：管道采用薄壁不锈钢管，连接方式：卡压式连接，施工质量控制及技术要点。

一、薄壁不锈钢管卡压式连接工艺要求薄壁不锈钢管卡压连接管件的端部 U型槽内装有O型密封圈,安装时将不锈钢管插入管件中,用专用压钳卡压管件端部,使不锈钢水管和管件端部同时收缩( 外小里大,表面形成六角形 ),从而达到连接强度,并满足密封要求。

(一)、主要安装施工工艺安装前准备→确定管道长度→预制加工→插入管件卡压连接→干管安装→立管安装→支管安装→管道试压→消毒冲洗。

1、主要施工材料及机具2、安装前准备工作结合施工现场,熟悉施工图纸,在楼层结构施工过程中,配合土建作穿墙壁和楼板的预留孔、槽,留孔或开槽尺寸宜符合下列规定:预留孔洞的尺寸宜比管外径大50～100mm,暗埋管道的墙槽深度为管外径加20mm,宽度为管外径加40～50mm,架空管道管顶上部净空不宜小于100mm。

3、预制加工：根据设计图纸规定的坐标和标高线,并结合现场实际情况,绘制加工草图,按图进行管段的预制加工和预装配,在管段预制加工的同时可进行成批量的支架制作。

4、干管安装:(1)将预制加工好的管段按编号运至安装部位进行安装。

(2)将各管段进行卡压连接,其操作步骤如下:①下料:小规格管材选用手动切管器截管,大规格管材则选用砂轮切割机截管,应使端面平齐垂直于轴线并去除毛刺;②连接管件和管材:在不锈钢管上画出需插入管件的长度。

应满足表1的要求。

然后将不锈钢管垂直插入卡压式管件中,应确认管子上所画标记线距端部的距离,公称直径15～25时为3mm。

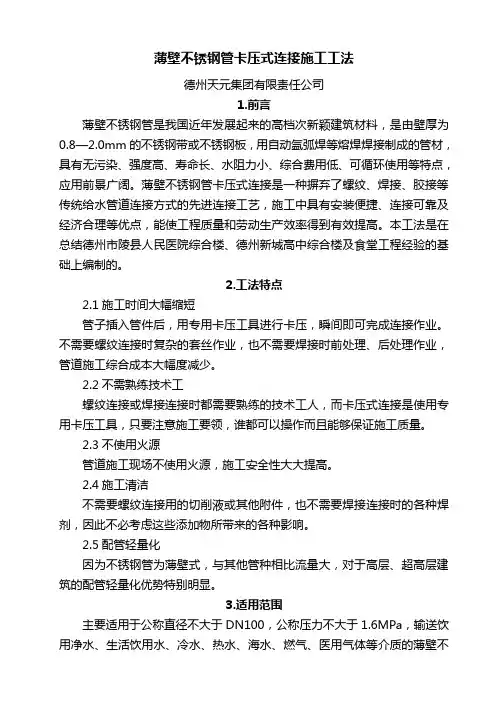

薄壁不锈钢管卡压式连接施工工法德州天元集团有限责任公司1.前言薄壁不锈钢管是我国近年发展起来的高档次新颖建筑材料，是由壁厚为0.8—2.0mm的不锈钢带或不锈钢板，用自动氩弧焊等熔焊焊接制成的管材，具有无污染、强度高、寿命长、水阻力小、综合费用低、可循环使用等特点，应用前景广阔。

薄壁不锈钢管卡压式连接是一种摒弃了螺纹、焊接、胶接等传统给水管道连接方式的先进连接工艺，施工中具有安装便捷、连接可靠及经济合理等优点，能使工程质量和劳动生产效率得到有效提高。

本工法是在总结德州市陵县人民医院综合楼、德州新城高中综合楼及食堂工程经验的基础上编制的。

2.工法特点2.1施工时间大幅缩短管子插入管件后，用专用卡压工具进行卡压，瞬间即可完成连接作业。

不需要螺纹连接时复杂的套丝作业，也不需要焊接时前处理、后处理作业，管道施工综合成本大幅度减少。

2.2不需熟练技术工螺纹连接或焊接连接时都需要熟练的技术工人，而卡压式连接是使用专用卡压工具，只要注意施工要领，谁都可以操作而且能够保证施工质量。

2.3不使用火源管道施工现场不使用火源，施工安全性大大提高。

2.4施工清洁不需要螺纹连接用的切削液或其他附件，也不需要焊接连接时的各种焊剂，因此不必考虑这些添加物所带来的各种影响。

2.5配管轻量化因为不锈钢管为薄壁式，与其他管种相比流量大，对于高层、超高层建筑的配管轻量化优势特别明显。

3.适用范围主要适用于公称直径不大于DN100，公称压力不大于1.6MPa，输送饮用净水、生活饮用水、冷水、热水、海水、燃气、医用气体等介质的薄壁不锈钢管路的施工。

4.工艺原理将薄壁不锈钢管道插入带有O型密封圈的管件中，用能够保证卡压统一性的带有限位锁压、自动卸压的专用液压分离式卡压机（器）对管道、管件连接口进行卡压连接，同时卡压密封圈左、右两侧，双压紧管道、管件连接口，利用薄壁不锈钢管的局部变形，使管件和O型密封圈紧贴管道表面，达到管道和管件连接口的密封和紧固。

给水薄壁不锈钢管道安装施工作业指导书一、系统概况1、给水系统楼内给水由室外管网直接供给，由地下室主干管供往各配水点（卫生间、厨房、空调机房）。

1.1、给水管道采用薄壁不锈钢管（管道及管件材质均为316L即00Cr17Ni14Mo2），DN≤100采用卡压式不锈钢管件链接，DN＞100采用不锈钢沟槽式卡箍链接;密封圈采用氯化丁基橡胶圈(CIIR)。

埋墙或埋地的给水支管采用包覆管。

卡箍材质为304。

不锈钢管道及管件执行国标GB/T12771—2008，1.6MPa）DN＞50采用Z16MFMB03MR型法兰连接不锈钢闸阀（压力等级1.6MPa）。

倒流防止器DN>50采用YQDFQ4TX—16P 型法兰连接不锈钢倒流防止器，DN≤50采用YQDFQG2TX-16P型螺纹连接不锈钢倒流防止器（带过滤器，压力等级1.6MPa）。

阀门材质为304。

止回阀采用YQH42AX—16p型止回阀。

浮球阀采用YQ98003—16Q 型过滤活塞式遥控浮球阀。

水表采用远传水表。

1.3、给水管道应进行水压试验，工作压力按0.60MPa计，具体操作按GB50242-2002执行。

直埋压力管段，在埋前应进行水压试验。

2、热水系统2.1、热水系统由两台在换热间的，型号为SF3/6-65/10-S型热交换器换热，热源冬季由渭河热电厂提供120°-70°高温热水，夏季由一期的原有锅炉房提供。

指廊和连接楼卫生间热水由热水器就地加热制备60°水直接供应，主楼经地下室主干管供往各配水点（卫生间、厨房）。

2.2、热水管道管材，管件以及阀门同给水管道。

热水管道的补偿器采用SHJR型波纹金属软管，金2.3、热水管道应进行水压试验，工作压力按0.60MPa计。

具体操作按GB50242—2002执行。

直埋压力管段，在埋前应进行水压试验。

二、施工流程三、施工准备1、材料：薄壁不锈钢管材和管件、薄壁不锈钢包覆管、O型密封圈。

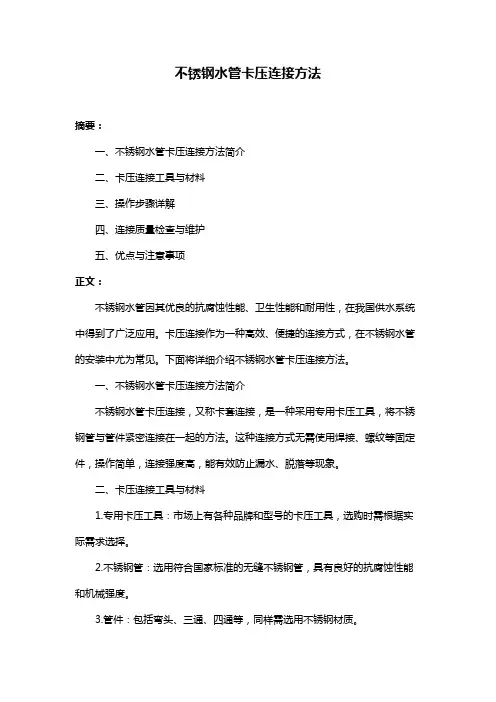

不锈钢水管卡压连接方法摘要：一、不锈钢水管卡压连接方法简介二、卡压连接工具与材料三、操作步骤详解四、连接质量检查与维护五、优点与注意事项正文：不锈钢水管因其优良的抗腐蚀性能、卫生性能和耐用性，在我国供水系统中得到了广泛应用。

卡压连接作为一种高效、便捷的连接方式，在不锈钢水管的安装中尤为常见。

下面将详细介绍不锈钢水管卡压连接方法。

一、不锈钢水管卡压连接方法简介不锈钢水管卡压连接，又称卡套连接，是一种采用专用卡压工具，将不锈钢管与管件紧密连接在一起的方法。

这种连接方式无需使用焊接、螺纹等固定件，操作简单，连接强度高，能有效防止漏水、脱落等现象。

二、卡压连接工具与材料1.专用卡压工具：市场上有各种品牌和型号的卡压工具，选购时需根据实际需求选择。

2.不锈钢管：选用符合国家标准的无缝不锈钢管，具有良好的抗腐蚀性能和机械强度。

3.管件：包括弯头、三通、四通等，同样需选用不锈钢材质。

三、操作步骤详解1.切割不锈钢管：根据所需长度，使用切割工具切割不锈钢管。

2.清理管口：将管口内外擦拭干净，确保无油污、氧化皮等。

3.安装管件：将管件与不锈钢管对齐，使管件的卡槽与管子外径吻合。

4.套上管件：使用卡压工具，将管件与不锈钢管紧密压接在一起。

5.检查连接质量：检查连接处是否牢固，无渗漏现象。

四、连接质量检查与维护1.连接质量检查：在连接完成后，立即进行检查，发现问题及时处理。

2.定期检查：在投入使用后，定期进行检查，确保连接处牢固可靠。

3.维护：对于发现问题的连接处，及时进行维修，确保供水系统正常运行。

五、优点与注意事项1.优点：卡压连接具有连接强度高、操作简便、维护方便等优点。

2.注意事项：（1）连接前，确保管材、管件质量合格。

（2）操作卡压工具时，力度要适中，避免用力过猛导致管件损坏。

（3）连接完成后，及时检查，发现问题及时处理。

通过以上介绍，相信大家对不锈钢水管卡压连接方法有了更深入的了解。

不锈钢管卡压式连接作业指导书不锈钢管卡压式连接是一种常见的管道连接方式，具有结构简单、安全可靠、密封性好等特点，被广泛应用于化工、制药、食品等行业。

为了确保连接质量，提高工作效率，以下是不锈钢管卡压式连接作业的详细指导书。

一、材料准备1. 不锈钢管道：选择相应规格的不锈钢管道，确保其质量合格。

2. 不锈钢管卡：根据管道规格选择相应的不锈钢管卡。

3. 不锈钢密封垫片：选择适用于管道和管卡的不锈钢密封垫片。

二、工具准备1. 扳手：选择合适大小的扳手，用于紧固管卡螺栓。

2. 电钻：用于钻孔，安装管卡螺栓。

3. 润滑油：用于润滑管卡螺栓。

三、作业步骤1. 确定管道连接位置：根据设计要求，确定管道连接的位置和方向。

2. 安装管卡：将管卡放置在连接位置上，并用铅笔在管道上标记出管卡孔位。

3. 钻孔：在标记好的孔位上使用电钻进行钻孔，注意钻孔的深度要与管卡螺栓长度相匹配。

4. 清理孔口：用刷子将钻孔产生的削屑清理干净，确保孔口干净无杂物。

5. 安装密封垫片：将适合规格的不锈钢密封垫片放置在管道连接口上，确保密封垫片完整无损。

6. 安装管道：将准备好的管道插入已安装好的密封垫片，确保插入深度适合。

7. 安装管卡螺栓：将管卡螺栓插入管卡孔位和管道螺纹孔，用扳手旋紧螺栓，但不要太紧。

8. 调整管道位置：根据需要调整管道的位置，确保管道平直、垂直。

9. 最终紧固螺栓：根据设计要求，用扳手将管卡螺栓按照相应的扭矩要求进行最终紧固。

10. 检查密封性：用水或其它适当的液体进行密封性测试，确保连接无泄漏。

11. 清理工作场地：清理工作场地，将废料和工具收拾整齐。

四、注意事项1. 操作前必须检查所使用的管道和管卡的质量，确保无损伤和缺陷。

2. 在安装过程中，避免管道重物撞击或坠落，以免造成损伤。

3. 在紧固管卡螺栓时，注意不要过紧，以免造成管道变形。

4. 在安装过程中，避免使用过大的力气，以免损坏管道。

5. 完成工作后，要进行密封性测试，确保连接无泄漏。

薄壁不锈钢管卡压式连接施工工法2工法内容简述一、工法特点1、操作简单、快捷，安装费用低.2、卡压连接施工质量可靠。

3、卡压连接的不锈钢管使用寿命长.4、现场施工清洁、文明、安全。

5、操作人员劳动强度小。

二、适用范围主要适用于公称直径小于等于100mm、壁厚为0。

6~2.0mm的薄壁不锈钢管道连接，可用于新建、扩建和改建的工业和民用建筑给水（冷水、热水、饮用净水）管道工程施工。

三、工艺原理将薄壁不锈钢管道插入带有O型密封圈的管件中，用能够保证卡压统一性的带有限位锁压、自动卸压的专用液压分离式卡压机(器）对管道、管件连接口进行卡压连接，同时卡压密封圈左、右两侧，双压紧管道、管件连接口,利用薄壁不锈钢管的局部变形，使管件和O型密封圈紧贴管道表面，达到管道和管件连接口的密封和紧固。

四、施工工艺流程五、主要材料与机具1、材料：薄壁不锈钢管材和管件、覆塑薄壁不锈钢管、O型密封圈。

2、施工机具：电动液压分离式卡压机、手动液压分离式卡压器、电动切管机、手动切管器。

六、质量控制要点1管道插入管件前，应将管道、管件的连接口擦拭干净。

2管道插入管件深度要到位。

3安装钳口时，要保证钳口与管道垂直。

4卡压连接时，上、下钳口必须完全封合，压力表读数必须达到规定值。

七、实用效果本工法已经在苏州XX大厦和YY体育中心游泳馆的管道工程中运用，用户反映使用效果很好。

目前，苏州ZZF城二期工程、浙江省疾病控制中心迁建工程正在施工安装阶段,安装到位的管道，经强度和严密性试验检查,工序质量均一次性达到验收标准。

关键技术及保密点(有专利法权的,请注明专利号）将薄壁不锈钢管道插入带有O型密封圈的管件中,用能够保证卡压统一性的带有限位锁压、自动卸压的专用液压分离式卡压机（器）对管道、管件连接口进行卡压连接，同时卡压密封圈左、右两侧,双压紧管道、管件连接口，利用薄壁不锈钢管的局部变形，使管件和O型密封圈紧贴管道表面，达到管道和管件连接口的密封和紧固。

《不锈钢管及双卡压式管件》广东省不锈钢材料与制品协会团体标准编制说明（征求意见稿）一、标准制定的目的、意义从不锈钢水管自身的优势和政府陆续推出的相关政策以及社会上对饮用水管质量安全问题的关注与重视等诸多方面来看，不锈钢水管领域拥有广阔的发展前景；从广东的实际看，拥有国内最多的不锈钢双卡压式水管一线品牌及众多优秀品牌，成熟的技术水平、广阔的市场空间、完善的产业配套等特点奠定了广东将可能成为继不锈钢装饰管后不锈钢水管高度集中发展的基地的基础条件。

为全面推动不锈钢双卡压式水管在国内的普及应用，规范引领不锈钢水管行业向双卡压式连接健康发展，广东省不锈钢材料与制品协会牵头组织相关会员企业与标准工作机构共同起草、编制本标准。

二、国内外情况说明不锈钢水管在发达国家已经有许多年的使用历史，特别是不锈钢管卡压式连接凭借其安全可靠、卫生环保、经济适用等特点，逐渐成为给水管材的最佳选择，并已成为目前世界主流发展趋势。

目前，日本东京地区不锈钢给水管占比已达90%以上，欧美地区发达国家已达到70%以上，国外市场以单卡压式及双卡压式并存发展，两者世界范围内占比相当。

国内薄壁不锈钢水管是上世纪90年代末才问世的新型管材，但其发展势头强劲，技术可靠，成本降低，已大量应用于建筑给水和直饮水管道。

国内市场拥有多种连接方式，但经过多年的发展及验证，目前国内以双卡压式不锈钢水管占主导地位。

三、编制概况1、任务来源根据《广东省不锈钢材料与制品协会团体标准管理办法》的相关规定，广东省不锈钢材料与制品协会前期组织了相关专家对《不锈钢管及双卡压式管件》（粤不锈协T/GDSS 002-2018）进行了立项评审。

经标准立项评审会评审，并报请协会理事会讨论，《不锈钢管及双卡压式管件》（粤不锈协T/GDSS002-2018）符合立项条件，批准立项，并由广东省不锈钢材料与制品协会牵头，会同广州美亚股份有限公司、深圳市雅昌管业股份有限公司、深圳市民乐管业有限公司、广东恒合信管业科技有限公司、广东粤华不锈钢型材股份有限公司、广东省佛山市质量技术监督标准与编码所、广东立丰管道科技有限公司、广州美管饮水工程有限公司、佛山市金浩博管业有限公司负责起草、编制《不锈钢管及双卡压式管件》团体标准。

一、总则1、为了使薄壁不锈钢卡压式管道系统工程做到技术先进、经济合理、安全卫生、维护方便、确保质量，特制订本指导手册。

2、本指导手册由北京国建合众科技发展有限公司技术部编制，是“温默尔”薄壁不锈钢卡压式管道系统工程设计、施工及验收的指导性文件。

3、本指导手册参照以下现行的设计规范、技术规程、标准、图集和工艺文件进行编制：3.1《建筑给水排水设计规范》GB 50015-20033.2《建筑给水排水及采暖工程施工质量验收规范》GB 50242-20023.3《不锈钢卡压式管件》GB/T 19228.1-20033.4《不锈钢卡压式管件连接用薄壁不锈钢管》GB/T 19228.2-20033.5《不锈钢卡压式管件用橡胶O 形密封圈》GB/T 19228.3-20033.6《生活饮用水输配水设备及防护材料的安全性评价标准》GB/T 17219-1998和（卫法监发[2001]161号文附件2）3.7《金属波纹管膨胀节通用技术条件》GB/T 12777-19993.8《建筑给水薄壁不锈钢管管道工程技术规程》CECS 153-20033.9《建筑给水金属管道－安装薄壁不锈钢管》04S407-23.10企业相关产品设计、制造、工艺等技术文件4、本指导手册适用于输送饮用净水、生活饮用水、冷水、热水、海水、燃气、医用气体等薄壁不锈钢卡压式管道系统，管材的公称压力不大于1.6MPa ，温度不大于100℃，不低于－10℃，管材与管件的公称直径DN15－DN100。

5、薄壁不锈钢卡压式管道系统工程设计、施工及验收，除执行本指导手册的规定外，应符合国家现行的标准、规范、规程、图集和有关规定。

总则二、术语1、薄壁不锈钢管：壁厚为0.8-2.0mm 的不锈钢带或不锈钢板，用自动氩弧焊等熔焊焊接制成的管材。

2、卡压式管件：管件接口至少有一端为承口，承口端部U 型槽内装有特制的橡胶密封圈的管件。

3、密封圈：用三元乙丙橡胶（EPDM ）或氯化丁基橡胶（CIIR ）等材料制成的橡胶O 型密封圈。

薄壁不锈钢给水管道卡压连接技术1工程概况本工程室内冷、热水给水管采用薄壁不锈钢管及其配件，卡压式连接。

冷水管道接头公称压力为1.6MPa，热水管道接头公称压力位1.0MPa。

2卡压式不锈钢管及卡压原理卡压式不锈钢管是经过特种焊接，特殊处理焊接部位及表面的一种新型的、廉价、卫生的薄壁不锈钢输水管道。

卡压式不锈钢管具有具有强度高、抗腐蚀性强、经久耐用，广泛应用于冷热水、直饮水、供暖、排水等流体输送系统。

卡压式连接具有施工快、方便可靠更安全等特点。

不锈钢卡压式管件端口部的U形槽内装有O形橡胶密封圈，安装时将不锈钢水管插入管件端口内，再用专用卡压工具使水管、管件承口部位（DN15~DN50六角形卡压、DN65~DN100环形卡压）U形槽凸部缩径，从而压缩密封圈以保证足够的密封新能和连接强度。

3卡压式不锈钢管优点卫生好：长期使用不易结垢，水质满足卫生标准。

抗腐蚀：管材整体经过固溶处理，表面酸洗钝化，形成保护膜，经久耐用。

强度高：综合强度是镀锌管的2倍，是铜管的3倍。

质量轻：重量是镀锌管的1/3，特别适用于高层建筑的配管。

传导低：热传导率低，是铜管的1/25，是钢管的1/4，热胀冷缩缓慢。

4卡压式不锈钢管施工步骤（1）配管根据施工图纸或施工要求进行配管。

（2）切断水管切管之前先确认水管有没有损伤或者变形。

切管时，DN15~ D N50水管可使用产生无毛刺和切屑较少的旋转式管子切管器进行切割，注意在切断时，管子切管器应垂直与管子轴心线，如切口倾斜会导致插入深度不正确，切割时不用用力过大以防止水管变形；DN65~DN100水管可使用砂轮机或高速锯齿机进行切割，隔断后要用锉刀对管端进行倒角处理；DN15~DN100水管切断后要及时清除管端的毛刺和切屑，粘附在管子内外的垃圾和异物，并用棉丝或纱布等擦干净。

（3）画线对切断的管子进行处理后，使用专用划线器或记号笔在管端画线做记号，以保证管子插入长度，避免因管子插入不到位而造成脱管或降低管接头连接性能而引起泄漏。

薄壁不锈钢管卡压式连接施工工法德州天元集团有限责任公司1.前言薄壁不锈钢管是我国近年发展起来的高档次新颖建筑材料，是由壁厚为0.8—2.0mm的不锈钢带或不锈钢板，用自动氩弧焊等熔焊焊接制成的管材，具有无污染、强度高、寿命长、水阻力小、综合费用低、可循环使用等特点，应用前景广阔。

薄壁不锈钢管卡压式连接是一种摒弃了螺纹、焊接、胶接等传统给水管道连接方式的先进连接工艺，施工中具有安装便捷、连接可靠及经济合理等优点，能使工程质量和劳动生产效率得到有效提高。

本工法是在总结德州市陵县人民医院综合楼、德州新城高中综合楼及食堂工程经验的基础上编制的。

2.工法特点2.1施工时间大幅缩短管子插入管件后，用专用卡压工具进行卡压，瞬间即可完成连接作业。

不需要螺纹连接时复杂的套丝作业，也不需要焊接时前处理、后处理作业，管道施工综合成本大幅度减少。

2.2不需熟练技术工螺纹连接或焊接连接时都需要熟练的技术工人，而卡压式连接是使用专用卡压工具，只要注意施工要领，谁都可以操作而且能够保证施工质量。

2.3不使用火源管道施工现场不使用火源，施工安全性大大提高。

2.4施工清洁不需要螺纹连接用的切削液或其他附件，也不需要焊接连接时的各种焊剂，因此不必考虑这些添加物所带来的各种影响。

2.5配管轻量化因为不锈钢管为薄壁式，与其他管种相比流量大，对于高层、超高层建筑的配管轻量化优势特别明显。

3.适用范围主要适用于公称直径不大于DN100，公称压力不大于1.6MPa，输送饮用净水、生活饮用水、冷水、热水、海水、燃气、医用气体等介质的薄壁不锈钢管路的施工。

4.工艺原理将薄壁不锈钢管道插入带有O型密封圈的管件中，用能够保证卡压统一性的带有限位锁压、自动卸压的专用液压分离式卡压机（器）对管道、管件连接口进行卡压连接，同时卡压密封圈左、右两侧，双压紧管道、管件连接口，利用薄壁不锈钢管的局部变形，使管件和O型密封圈紧贴管道表面，达到管道和管件连接口的密封和紧固。

薄壁不锈钢管双卡压安装技术指导规范本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.March薄壁不锈钢管双卡压安装技术指导规范项目名称：项目施工单位：项目负责人：1、安装执行技术标准：1.1 10S407-2《建筑给水薄壁不锈钢管道安装》1.2 CECS227:2010《建筑给水排水薄壁不锈钢管连接技术规程》1.3 CJJ/T154-2011《建筑给水金属管道工程技术规程》1.4 GB/T29038-2012《薄壁不锈钢管道技术规范》2、我司薄壁不锈钢双卡压产品安装技术指导规范，是参照国标和行标的内容提取，请技术人员安装时严格按照技术指导规范执行。

2.1 产品搬运与存放管材搬运过程中应小心轻放，不得抛、摔、滚、拖，避免管材（件）在搬运的过程中受损坏而影响产品正常的使用。

管材（件）不能露天存放，不得与有害物及其它金属、污物混合堆放。

如：角铁、钢筋等等。

存放不当或与其他金属、腐蚀性介质接触时，会导致材料产生腐蚀，从而影响产品的使用性能。

2.2 施工人员建筑给排水薄壁不锈钢管道施工人员必须具备如下条件：①熟悉薄壁不锈钢管材（件）产品性能及双卡压产品安装技术；②至少有一年以上的工地现场薄壁不锈钢安装经验。

2.3 双卡压安装流程（图一）断管（图二）去毛刺（图三）标记划线、插入管子（图四）工具选用（图五）卡压（图六）检查2.3.1 断管（图一）根据所需管材尺寸，薄壁不锈钢管的切割应采用无显著升温的切割方式，切割工具宜采用专用的电动切管机、手动切管器或手动管割刀进行划线切割。

切割时不要用力过大以防止管子失圆，注意切割口要保持与管材水平面垂直，切口无椭圆及毛刺现象，确保后续管材与管件承插到位。

否则在插入的过程中会导致密封圈损坏而引起泄露，如工地现场不具备以上专用切割工具时，可采用砂轮锯进行切割，但是必须符合下列条件：○1 采用材质不含铁的砂轮锯；○2 砂轮锯应专用于切割不锈钢管，不得用于切割其他金属管材。
