烽火E M S设备管理监控系统操作手册一．双击桌面EMS图标,打开程序后界面如下二．点击系统操作——用户注册三．在打开的用户口令窗口中输入“abc3”如不进行用户注册将无法对网管进行配置操作,只可以进行查询四．进入该系统后,正常情况下会提示系统未较时,点击网块操作——广播较时五．如果界面上未能出现子框的图标,则点击刷新——界面刷新;如果此时还未能出现如下界面,则说明EMU板有问题,请检查或更换EMU.用该小网管进行配置时,EMU最左面的拔码开关第七位应朝下拔六．右键点击子框上的空白槽位,然后增加单盘七．在出现的界面中,在盘类型中先择所要添加的单板类型八．添加好各单板后,点击网块操作——管理配置该操作是对EMU进行配置九．下面是EMU的各项配置图1．各EMU配置NE地址对应的是网元号和网块号EMU开关16进制对应该EMU的IP地址后两位转换为16进制填入EMU类型：MaAMb根据需要选择DCC:双向DCC接入双向DCC断东向DCC断西向DCC接入西向DCC断东向DCC接入根据实际尾纤的连接情况对就其中一项域掩码、域ID、默认网关不用配置优先级、外部路由能力：0TURE或1FALSE2.GNE配置本项中不做任何配置就该为空,如果有数字删除即可;3.其它当前EMU开关16进制：EMU的IP地址后两位换算为16进制填入其它各项采用默认不用进行改动各项设置完毕后点击下载完成EMU配置十．下图为O155的配置界面设备类型：ADM方向：一般都是西向为主用纤数：2 环路或链路：根据实际组网情况选择工作模式：工作时钟工作模式：自动模式时钟主备：主其它各项均为默认配置完成后点击“存取操作-写入内存,机盘操作-下载”完成配置;十一.下图为E1板配置界面1.在模式项中与O155一样2.支路开关：要用哪个2M口就在对应的口上打对勾3.上话时隙和下话时隙要与大网管对应,可以与网管中心核对4.工作模式：线1上线1下线2上线2下线1上线2下线2上线1下线1线2上线1下线1线2上线1下其它各项均为默认配置完成后点击“存取操作-写入内存,机盘操作-下载”完成配置;十二.下图为OTR盘配置界面基本设置1.激活：打对勾2.设备类型：TM、ADM、REG选ADM可以适应各种业务配置3.方向：西或东据实际网络配置来选择,常用是西4.主备用：主5.纤数：26.环路或链路：LINER一般用OTR都是下带一条链7.工作模式：WORK特定配置1.群路时隙选择根据实际组网络配置情况配置,要与大网管进行核对2.支路开关：一般情况下都关闭,不使用;3.支路上话时隙、支路下话时隙：不用进行修改;配置完成后点击“存取操作-写入内存,机盘操作-下载”完成配置;十三.完成各单板配置后,点击网元操作-设备配置下载十四.右键点击各单板-即时告警,可以查看各单板当前的告警信息,以便进行故障定位;。

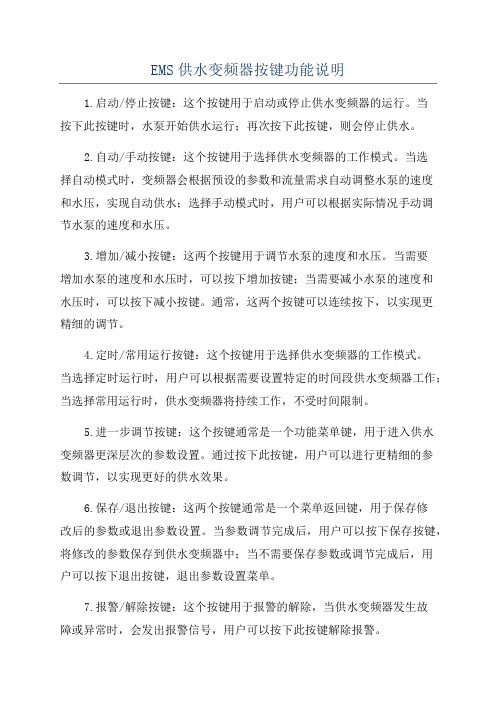

EMS供水变频器按键功能说明1.启动/停止按键：这个按键用于启动或停止供水变频器的运行。
当按下此按键时，水泵开始供水运行；再次按下此按键，则会停止供水。
2.自动/手动按键：这个按键用于选择供水变频器的工作模式。
当选择自动模式时，变频器会根据预设的参数和流量需求自动调整水泵的速度和水压，实现自动供水；选择手动模式时，用户可以根据实际情况手动调节水泵的速度和水压。
3.增加/减小按键：这两个按键用于调节水泵的速度和水压。
当需要增加水泵的速度和水压时，可以按下增加按键；当需要减小水泵的速度和水压时，可以按下减小按键。
通常，这两个按键可以连续按下，以实现更精细的调节。
4.定时/常用运行按键：这个按键用于选择供水变频器的工作模式。
当选择定时运行时，用户可以根据需要设置特定的时间段供水变频器工作；当选择常用运行时，供水变频器将持续工作，不受时间限制。
5.进一步调节按键：这个按键通常是一个功能菜单键，用于进入供水变频器更深层次的参数设置。
通过按下此按键，用户可以进行更精细的参数调节，以实现更好的供水效果。
6.保存/退出按键：这两个按键通常是一个菜单返回键，用于保存修改后的参数或退出参数设置。
当参数调节完成后，用户可以按下保存按键，将修改的参数保存到供水变频器中；当不需要保存参数或调节完成后，用户可以按下退出按键，退出参数设置菜单。
7.报警/解除按键：这个按键用于报警的解除，当供水变频器发生故障或异常时，会发出报警信号，用户可以按下此按键解除报警。
8.温度设置按键：这个按键用于设置供水变频器的温度参数。
供水变频器通常有内部温度传感器，可以实时监测设备的温度，用户可以通过按下该按键设置警报温度值，当温度超过设定值时，会触发警报。
9.远程控制/本地控制按键：这个按键用于选择供水变频器的控制方式。
当选择远程控制时，用户可以通过外部设备（如PLC、触摸屏等）对供水变频器进行远程控制；当选择本地控制时，用户可以通过供水变频器本身的操作面板进行控制。

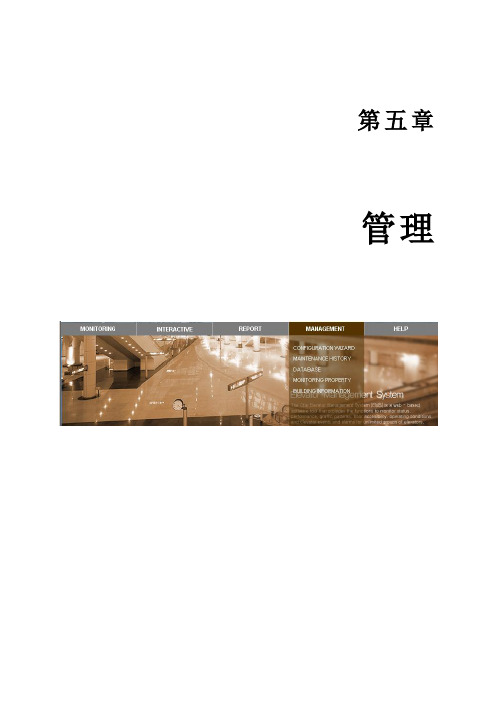

第五章管理166–E M S P a n o r a m a用户手册管理功能可以用来管理建筑信息、维护记录、数据库和EMS系统监控屏幕的布局。
用户可以在摘要显示、群组显示和地理显示屏幕中自由更改轿厢的颜色、背景图片和群组形状。
如何设置EMS环境1. 选择管理菜单2. 选择五个子菜单中的一个（配置向导、维护历史、数据库、更改RTD属性和建筑信息）备注在维护历史和建筑信息中的详细信息，请参考电梯维护手册。
第五章管理-167 1. 配置向导168–E M S P a n o r a m a用户手册准备工作1. 在EMS登录界面中输入一个有效的用户名和密码登录，才有权限进行配置设置（3级或者更高级别）。
自动登录的用户不能更改配置。
请登出后再用有效的用户名登录。
2. 在屏幕下方的状态栏中确保EMS系统处于连接状态。
3. 在主菜单中选择管理。
4. 在子菜单中选择配置向导。
第五章管理-169备注当群组设置、楼层布局和通讯参数被正确设置以后，用户可以随时进行配置，并应用更改以后的配置。
在配置向导页面中，以下按钮都是有效和通用的：170–E M S P a n o r a m a用户手册1.1系统设置如何进行系统设置1. 输入订单号和系统标识2. 如果设置被更改，点击NEXT第五章管理-1711.2群组设置如何进行群组设置1. 输入连接在该系统上的群组数（至少一个），然后点击OK按钮。
2. 输入每个群组的群组名称、群组代码、电梯数量、楼层数量和设备编号，并在下拉菜单中选择有效的群组类型（控制柜类型）。
如果任何一个群里有ELD，请在相应的方框内勾选。
3. 如果设置被更改，点击NEXT备注用户可以在群组数中输入一个比当前群数少的数字来删除当前已存在的群组。
例如：假如当前的群组数是3，如果用户在群数中输入1作为新的数字，列表中的第二个和第三个群组就会被删除。
172–E M S P a n o r a m a用户手册1.3楼层布局大厅层：大厅所在楼层（乘客进入建筑物的主要楼层）基准层：当前群组的最底层位置（最底层是物理上的最低楼层）直达开始层：直达通过区的开始站（如果没有直达通过区就设置成0）直达停止层：直达通过区的到达站（如果没有直达通过区就设置成0）第五章管理-173如何设置楼层布局1. 在群组里选择要设置的群组2. 输入大厅层，基准层，直达开始层和直达停止层3. 在选中的群组中输入每台电梯的名称4. 在选中的群组中输入每个楼层的楼层名称5. 点击来选择每台电梯的门类型（前门或后门）6. 点击来选择每台电梯类型（单层轿厢或双层轿厢）7. 如果设置被更改，点击NEXT备注如果用户在任意一个楼层输入数字的名称并点击，该楼层以上全部楼层的名称将会自动填充。

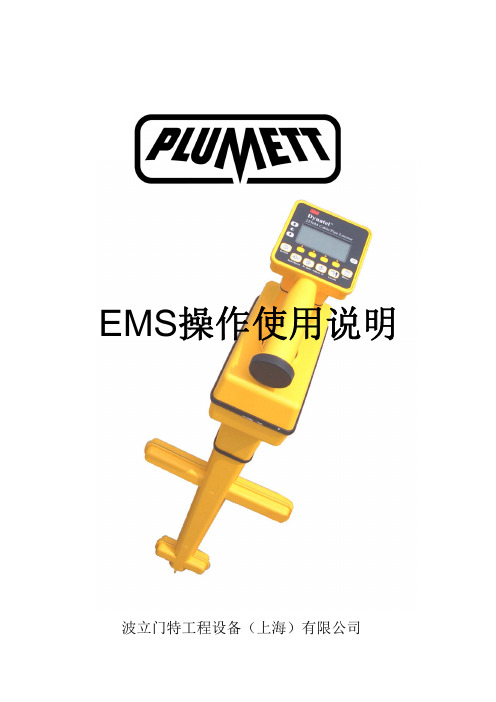

EMS操作使用说明波立门特工程设备（上海）有限公司1.定位仪的功能介绍1.1 定位仪底侧的接入面板2.1外接插孔【12】：用于连接外围应用设备（诸如接地A字架，Dyna-耦合器，或者调谐感应器）缆线的端口。
2.2连接串口【13】：用于连接定位仪与计算机,进行数据的导入/导出, 编辑,信息管理等功能。
2.3耳机插孔【14】：适合于标准1/8″的微型插孔单声道耳机插头。
8节5号电池1.2 定位仪侧面的电池盒定位仪底侧的接入面板定位仪侧面的电池盒1.定位仪的功能介绍1.3 定位仪的面板【1】On/Off（开/关）：关闭／开启电源。
【2】扬声器音量：调节定位仪音量（依此为关闭，低，中，高和放大）。
【2A】扬声器图标:指示定位仪的相对音量。
【3】背光调节：使用图标上和下的箭头来调节屏幕的显示背景的对比度。
【4】信号增益：通过左右按键来调节定位仪的灵敏度,保证获得满意的信号强度。
【5】确认键Locate/OK：设置定位仪为标识器探测模式。
同时确认设置和输入（OK）。
【6】菜单键MENU：进入定位仪的设置界面，比如：时钟，语言，深度单位，标识器数据和频率选择等。
【7】背景亮度：选择背景亮度的暗，亮和关。
【8】电池图标：指示电池电量。
【SK】功能键（屏显按键）：定位仪上有四个屏显按键。
每个键的功能会在显示屏上显示。
这些功能可根据定位仪的操作模式而改变。
为便于说明，显示命令后紧跟【SK】以作为屏显按键的标识。
【9】功能键说明：对屏显按键的各项功能加以说明。
【10】信号强度：显示定位仪探测到的信号强度数值。
【11】显示屏幕2. 定位仪配套软件的下载安装及升级操作2.1 在指定网站上( /dynatel)下载配套软件，如图1图1 点击下载2.2 在下载的文件目录中点击图标Mediawebserver.exe图2 双击图标开始安装2.3 根据软件提示的安装步骤进行安装2.4 在你电脑的硬盘上创建一个文件夹，将下载的软件存储在该文件夹内。

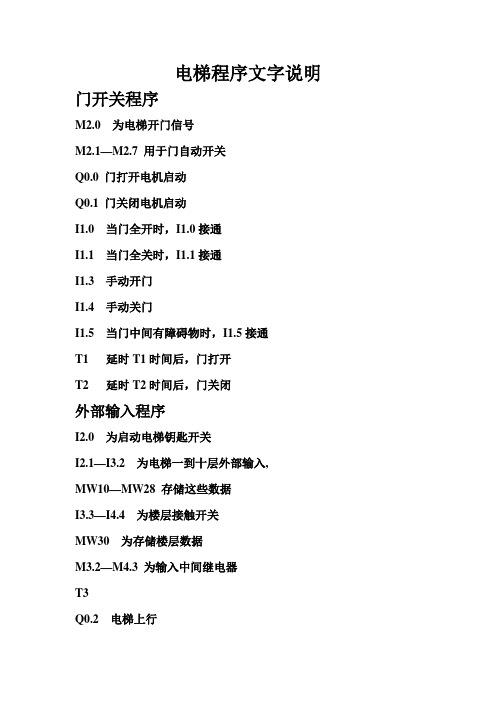

电梯程序文字说明门开关程序
M2.0 为电梯开门信号
M2.1—M2.7 用于门自动开关
Q0.0 门打开电机启动
Q0.1 门关闭电机启动
I1.0 当门全开时，I1.0接通
I1.1 当门全关时，I1.1接通
I1.3 手动开门
I1.4 手动关门
I1.5 当门中间有障碍物时，I1.5接通
T1 延时T1时间后，门打开
T2 延时T2时间后，门关闭
外部输入程序
I2.0 为启动电梯钥匙开关
I2.1—I3.2 为电梯一到十层外部输入,
MW10—MW28 存储这些数据
I3.3—I4.4 为楼层接触开关
MW30 为存储楼层数据
M3.2—M4.3 为输入中间继电器
T3
Q0.2 电梯上行
I4.5 一楼上
I4.6--I4.7 二楼上下I5.0—I5.1 三楼上下I5.2—I5.3 四楼上下I5.4—I5.5 五楼上下I5.6—I5.7 六楼上下I6.0—I6.1 七楼上下I6.2—I6.3 八楼上下I6.4—I6.5 九楼上下I6.6 十楼上下。
电梯物联网系统用户使用手册中景恒基云端物联网科技成都有限公司2016年 5月目录1引言....................................................... 错误!未定义书签。
编写目的............................................... 错误!未定义书签。
术语表................................................. 错误!未定义书签。
2安装及卸载指南............................................. 错误!未定义书签。
运行环境............................................... 错误!未定义书签。
系统安装............................................... 错误!未定义书签。
初始化说明............................................. 错误!未定义书签。
卸载说明............................................... 错误!未定义书签。
3系统说明................................................... 错误!未定义书签。
系统登录............................................... 错误!未定义书签。
用户首页............................................... 错误!未定义书签。
系统操作流程图 ......................................... 错误!未定义书签。
客服中心............................................... 错误!未定义书签。
第二章监控10–E M S P a n o r a m a用户手册监控功能显示所有被管理的电梯、自动扶梯或者自动人行道的操作状态，查看方式可以是按群组、按地点或者查看所有设备。
该功能包含了数个图形界面，可以实时查看电梯的各种操作信息，例如：每个群组的电梯服务楼层、轿厢内选、候梯厅呼叫、轿厢安全、候梯厅安全和操作状态。
另外，该功能还可以提供指定的一段日期内的电梯操作记录，还可以实时检查每个群组和每台电梯的控制设置状态。
监控菜单下有下列三个子菜单选项：●实时显示–显示所有电梯、自动扶梯或者自动人行道的实时操作状态，查看方式可以是按群组、按地点或者查看所有设备。
●回放–在一段指定时期（日期、时间）内，回放和显示所有电梯、自动扶梯或者自动人行道的操作状态。
●维护显示–按照群组显示一个群组内所有电梯的实时控制设置。
如何查看电梯操作状态：1. 在主界面选择监控菜单2. 在以下三个子菜单中选择：实时显示、回放或维护显示第二章监控-11 1. 实时显示12–E M S P a n o r a m a用户手册1.1群组显示群组显示以群组为单位显示单台电梯的操作状态和相应群组中各电梯的操作状态。
这样就可以让用户容易地确认当前显示的群组和群组中各电梯的操作状态，以及轿厢内选、候梯厅呼叫、轿厢和候梯厅呼叫保护状态。
电梯状态在一个图形屏幕上实时显示。
群组显示屏幕显示如下：如何执行群组显示1. 从菜单中选择群组显示2. 选择要显示的群组，然后点击右侧的按钮3. 一个新窗口将显示该群组的群组显示屏幕第二章监控-13群组显示的屏幕布局群组显示屏幕显示相应的群组中每台电梯的操作模式，群组中楼层轮廓位于左侧，如下图所示：Group Name Operation ModeCar IDCurrent FloorHoistwayCar CallService DirectionLoad WeightStatus Bar项目描述井道该列图形代表电梯井道群组1 群组名称6 轿厢所在楼层C21 电梯编号箭头轿厢运行方向NOR （Normal）电梯的操作模式。
Eaton 199330Eaton Moeller® series PKZ Trip indicator, 2 x 1 NC, Push interminalsGeneral specificationsEaton Moeller® series PKZ Trip indicator1993304015081974146AGM2-01-PKZ0-PI73 mm92 mm24 mm0.044 kgCE Marked RoHS conform CSA File No.: 165628CSA Class No.: 3211-05UL File No.: E36332UL Category Control No.: NLRV UL 508CE markingCSA-C22.2 No. 14IEC 60947-4-1ULCSAProduct Name Catalog Number EAN Model Code Product Length/Depth Product Height Product Width Product Weight Compliances CertificationsSpring clamp connectionInterlocked opposing contactsShort-circuits indicated locally by means of a red indicator that can be manually reset 50,000 Operations10,000 OperationsTop mountingSide mountingIII36000 V ACMotor protective circuit-breaker-25 °C 55 °C 1 x (0.5 - 1.5) mm², ferrules to DIN 462282 x (0.5 - 1.5) mm², ferrules to DIN 462281 x (0.5 - 2.5) mm²2 x (0.5 - 2.5) mm²1 x (0.5 - 0.25) mm²2 x (0.5 - 2.5) mm², Control circuit cables 20 - 141 A at AC-15, 440 V 500 V 3.5 A 5 A, 600 V AC, (UL/CSA)A600, AC operated (UL/CSA)Electric connection type FeaturesIndication Lifespan, electricalLifespan, mechanicalModelMounting methodOvervoltage categoryPollution degreeRated impulse withstand voltage (Uimp) Used withAmbient operating temperature - minAmbient operating temperature - maxTerminal capacity (flexible with ferrule)Terminal capacity (flexible)Terminal capacity (solid)Terminal capacity (solid/stranded AWG)Rated operational current (Ie)Rated operational current (Ie) at AC-15, 220 V, 230 V, 240 V Switching capacity (auxiliary contacts, general use) Switching capacity (auxiliary contacts, pilot duty)2 A0.5 A0.25 A2 A1 A500 V250 V 440 V, Between auxiliary contacts and main contacts, According to EN 61140Q300, DC operated (UL/CSA)Push in terminals< 2 λ, < 1 failure at 100,000,000 Operations (at U ₑ = 24 V DC, Umin = 17 V, Imin = 5.4 mA)2Motor Starters in System xStart - brochure Motor-Protective Circuit-Breaker PKE - brochure PKE – Communication module Modbus RTU Product Range Catalog Switching and protecting motors DA-DC-00004316.pdf DA-DC-00004885.pdf DA-DC-00004889.pdf DA-DC-00004880.pdf DA-DC-00004887.pdf DA-DC-00004918.pdf DA-DC-00004912.pdf DA-DC-00004916.pdf DA-DC-00004881.pdf DA-DC-00004919.pdfRated operational current (Ie) at AC-15, 380 V, 400 V, 415 V Rated operational current (Ie) at DC-13, 110 V Rated operational current (Ie) at DC-13, 220 V, 230 V Rated operational current (Ie) at DC-13, 24 V Rated operational current (Ie) at DC-13, 60 V Rated operational voltage (Ue) at AC - max Rated operational voltage (Ue) at DC - max Safe isolationConnection type Control circuit reliabilityNumber of contacts (change-over contacts)Number of contacts (normally closed contacts)Number of contacts (normally open contacts)BrochuresCatalogsCertification reports Declarations of conformityEaton Corporation plc Eaton House30 Pembroke Road Dublin 4, Ireland © 2023 Eaton. All Rights Reserved. Eaton is a registered trademark.All other trademarks areproperty of their respectiveowners./socialmediaDA-DC-00004917.pdf DA-DC-00004913.pdf DA-DC-00004888.pdf eaton-manual-motor-starters-pkz-trip-indicator-dimensions.eps ETN.AGM2-01-PKZ0-PI.edz IL122025ZU Video Motor Protective Circuit Breaker PKE WIN-WIN with push-in technology agm2_pi.stp agm2_pi.dwgDrawingseCAD modelInstallation instructions Installation videosmCAD model。
Eaton 235441Eaton Moeller series xPole - PFIM Type AC, A, U, R RCCB.Residual current circuit breaker (RCCB), 40A, 4p, 300mA, type A, MWGeneral specificationsEaton Moeller series xPole - PFIM Type AC, A, U, R RCCB235441PFIM-40/4/03-A-MW401508235441180 mm 76 mm 70 mm 0.318 kg RoHS conformIEC/EN 61008Product NameCatalog NumberModel Code EANProduct Length/Depth Product Height Product Width Product Weight Compliances Certifications40 AIs the panel builder's responsibility. The specifications for the switchgear must be observed.7035-35 °CMeets the product standard's requirements.Is the panel builder's responsibility. The specifications for the switchgear must be observed.DIN railQuick attachment with 2 latch positions for DIN-rail IEC/EN 6071540 ADoes not apply, since the entire switchgear needs to be evaluated.0.3 A196 V AC - 456 V ACMeets the product standard's requirements.Non-delayedInterlocking device500 A eaton-rcd-application-guide-br019003en-en-us.pdfeaton-xpole-pfim-u-rccb-catalog-ca019028en-en-us.pdf eaton-xpole-pfim-x-rccb-catalog-ca019029en-en-us.pdfDA-DC-03_PFIIL019140ZUIL019172ZUDA-CS-pfi_4pDA-CD-pfi_4pRated operational current for specified heat dissipation (In) 10.11 Short-circuit ratingRAL-numberPermitted storage and transport temperature - min10.4 Clearances and creepage distances10.12 Electromagnetic compatibilityMounting MethodAmperage Rating10.2.5 LiftingRated fault current - maxTest circuit range10.2.3.1 Verification of thermal stability of enclosures Tripping timeFitted with:Rated residual making and breaking capacityFrequency rating Application notes Catalogs Certification reports Installation instructions mCAD model50 Hz10.8 Connections for external conductorsIs the panel builder's responsibility.Fault current rating300 mATerminal protectionFinger and hand touch safe, DGUV VS3, EN 50274Special featuresMaximum operatingtemperature is 60 °C:Starting at 40 °C, the max.permissible continuouscurrent decreases by 2.5%for every 1 °CTripping signal contact forsubsequent installation Z-NHK 248434Sensitivity typePulse-current sensitiveAmbient operating temperature - max60 °CHeat dissipation per pole, current-dependent0 WClimatic proofing25-55 °C / 90-95% relative humidity according to IEC 60068-2Built-in depth70.5 mmShort-circuit rating63 A (max. admissible back-up fuse)FeaturesResidual current circuit breakerAdditional equipment possibleLifespan, electrical4000 operationsConnectable conductor cross section (solid-core) - min1.5 mm²10.9.3 Impulse withstand voltageIs the panel builder's responsibility.Number of polesFour-poleTerminal capacity (solid wire)1.5 mm² - 35 mm²Ambient operating temperature - min-25 °C10.6 Incorporation of switching devices and componentsDoes not apply, since the entire switchgear needs to be evaluated.Rated short-circuit strength10 kA10.5 Protection against electric shockDoes not apply, since the entire switchgear needs to be evaluated.Used withResidual current circuit breakersType APFIMKLV-TC-4 276241 (Compact enclosure)Z-FW/LP 248296 (Remote control and automatic switching device)Z-RC/AK-4MU 101062 (sealing cover set)Equipment heat dissipation, current-dependent8.4 W10.13 Mechanical functionThe device meets the requirements, provided the information in the instruction leaflet (IL) is observed.10.2.6 Mechanical impactDoes not apply, since the entire switchgear needs to be evaluated.10.9.4 Testing of enclosures made of insulating materialIs the panel builder's responsibility.Static heat dissipation, non-current-dependent0 WApplicationResidual current circuitbreaker for residential andcommercial applicationsxPole - Switchgear forresidential and commercialapplications10.3 Degree of protection of assembliesDoes not apply, since the entire switchgear needs to be evaluated.Voltage typeACTerminal capacity (stranded cable)16 mm² (2x)Leakage current typeAFrame45 mmBuilt-in width (number of units)70 mm (4 SU)Terminals (top and bottom)Open mouthed/lift terminalsHeat dissipation capacity0 WImpulse withstand currentPartly surge-proof 250 AWidth in number of modular spacings4Busbar material thickness0.8 mm - 2 mmPower loss8.8 W10.2.3.2 Verification of resistance of insulating materials to normal heatMeets the product standard's requirements.10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effectsMeets the product standard's requirements.Lifespan, mechanical20000 operationsVoltage rating230 V AC / 400 V AC10.9.2 Power-frequency electric strengthIs the panel builder's responsibility.Connectable conductor cross section (solid-core) - max35 mm²Degree of protectionIP20IP20, IP40 with suitable enclosureRated short-time withstand current (Icw)10 kAAccessories requiredZ-HK 248432Pollution degree210.7 Internal electrical circuits and connectionsIs the panel builder's responsibility.Connectable conductor cross section (multi-wired) - min 1.5 mm²Rated impulse withstand voltage (Uimp)4 kV10.10 Temperature riseThe panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.Connectable conductor cross section (multi-wired) - max 16 mm²TypePFIMResidual current circuitbreakersType A10.2.2 Corrosion resistanceMeets the product standard's requirements.10.2.4 Resistance to ultra-violet (UV) radiationMeets the product standard's requirements.10.2.7 InscriptionsMeets the product standard's requirements.Surge current capacity0.25 kAPermitted storage and transport temperature - max60 °CEaton Corporation plc Eaton House30 Pembroke Road Dublin 4, Ireland © 2023 Eaton. All Rights Reserved. Eaton is a registered trademark.All other trademarks areproperty of their respectiveowners./socialmedia25 A gG/gL0.3 A400 V440 VAdmissible back-up fuse overload - max Rated fault current - min Rated operational voltage (Ue) - max Rated insulation voltage (Ui)。
AETE 电梯 测试系统使用说明书杭州菲康电子科技有限公司地址：杭州市余杭区中泰工业园振东路电话：0571-******** 88634018 传真：*************网站：电子信箱：**************手机：137****7666前 言非常感谢您购买AETE 电梯测试系统，本说明书叙述了阿尔法电梯测试系统的安装、使用、故障判断及对策和技术参数说明。
使用前请认真阅读，确保正确使用。
阿尔法电梯测试系统是由推出的新型电梯测试系统，它的设计采用最新的技术和最先进的仪器设计概念，结构紧凑、功能完善。
基于Windows98和Windows2000(XP)的全中文界面，创新的、先进的、面向未来的测试手段，完善的技术服务与支持，可以充分保证用户的便利与利益。
该测试系统可以测试电梯的起、制动加速度和振动加速度，渐进式安全钳的坠落试验，各型缓冲器的冲击试验。
支持数字滤波，振动频谱分析和灵活的打印模式等先进功能。
版 本 说 明AETE 阿尔法电梯测试系统的软件和硬件技术属于所有。
所有用户均享受我们完善的技术服务并可免费获得软件升级版本。
杭州菲康电子科技有限公司杭州菲康电子科技有限公司FREECONTROL菲康科技※系统组成该系统的标准配置由以下4部分组成：1、光盘2、采集器 （内有采集板、充电板、传感器、充电电池）3、信号线4、充电器本系统还需要一台笔记本电脑（选件）。
※产品适用范围该系统可以测试：○电梯的起动加速度和制动减速度；○电梯的垂直方向和水平方向振动加速度；○电梯渐进式安全钳的制动性能试验（型式试验）；○各种缓冲器（耗能型缓冲器、弹簧缓冲器、非线性缓冲的冲击性能试验（型式试验）。
※产品性能特征（1） 电脑和采集器一线连接，操作简洁；（2） 中文用户界面，特别针对中文用户，方便易懂；（3） 智能自动判断试验的开始与结束，减轻试验人员工作强度；（4） 测试屏幕上实时动态显示速度、加速度曲线和数据处理结果，提升测试效率；（5） 电梯振动频谱分析与图示，帮您分析电梯振动源，解决振动问题；（6） 灵活的打印模式支持（图谱、智能表格等）；（7） 通用Windows98和Windows2000(XP)程序的操作模式、支持菜单、工具条、状态条、快捷键等功能，方便易学；（8） 系统采样频率1200HZ，最大测试时间为83.33秒；（9） 实时数字滤波（20Hz、30Hz、50Hz、100Hz、200Hz）；（10） 系统加速度峰值误差±2%以内。
第四章报告96-E M S P a n o r a m a用户手册报告功能允许用户查看所有被监视时段的电梯运转性能，报告形式可以是表格、条状图或者饼状图。
报告类型有以下两种：●在线运行情况–实时显示当前运行性能的统计。
●历史–显示历史统计数据。
第四章报告-97 1. 在线运行情况98-E M S P a n o r a m a用户手册查看在线运行情况：1. 在报告菜单，点击在线运行情况。
2. 如果要开始采集数据，先输入相应的数值，然后点击OK按钮。
这样将初始化在线运行情况报告页面。
第四章报告-991.1抵达摘要在设定的持续时段内，抵达摘要可以实时显示每个楼层的前门和后门外呼、上方向和下方向外呼以及直达呼梯的数量，还有抵达每个楼层的电梯前门和后门内呼的数量。
以下信息将每隔五秒钟刷新一次，实时显示：●开始时间–用户按下OK按钮开始的时间●抵达–楼层名称●电梯呼叫–到达每个楼层电梯呼叫的数量●上行候梯厅呼叫–每个楼层上方向外呼的数量●下行候梯厅呼叫–每个楼层下方向外呼的数量●直达呼叫–抵达每个楼层直达呼叫（例如医院直达服务、VIP直达）的数量如何查看抵达摘要1. 在候梯厅呼叫选择选择中输入相应项，然后点击OK。
.2. 在在线运行情况列表中选择抵达摘要。
备注抵达摘要报告只提供表格，不创建条状图或饼状图。
100-E M S P a n o r a m a用户手册1.2电梯运转在设定的时间段，电梯运转实时显示每台电梯基本操作的累计次数，例如起动次数、开门次数和重开门次数。
它还显示每台电梯分别处于以下三种服务状态的百分比：普通服务、特别服务和无服务。
每台电梯的以下信息每五秒钟以表格的方式报告一次：●历时–用户按下OK按钮开始的时间●电梯–电梯编号●启动次数–电梯总共运行次数●开门次数–电梯开门的次数●重开门次数–电梯重开门的次数（在门关闭以前重新打开）●普通服务（%）–电梯在普通模式下服务时间的百分比●特别服务（%）–电梯在特别模式下服务时间的百分比●无服务（%）–电梯停梯（不能提供服务）时间的百分比如何查看电梯运转1. 在候梯厅呼叫选择选择中输入相应项，然后点击OK。
2. 在在线运行情况列表中选择电梯运转。
备注抵达摘要报告只提供表格，不创建条状图或饼状图。
第四章报告-1011.3呼叫记录在设定的持续时段内，呼叫记录以表格的形式实时显示每个楼层外呼和直达外呼的数量、还有登记到每个楼层的每台电梯内呼数量。
以下信息每五秒钟报告一次:●抵达–楼层名称●直达呼叫–每个楼层直达呼叫（例如医院直达服务、VIP直达）的数量●候梯厅呼叫–每个楼层向上、向下外呼数量和总计●电梯呼叫–登记到每个楼层的每台电梯内呼数量总计如何查看呼叫记录1. 在候梯厅呼叫选择选择中输入相应项，然后点击OK.2. 在在线运行情况列表中选择呼叫记录。
备注呼叫记录报告只提供表格，不创建条状图或饼状图。
102-E M S P a n o r a m a用户手册1.4记录次数在设定的持续时段内，记录次数报告实时显示了电梯呼叫、直达呼梯和候梯厅呼叫的统计信息，例如每个楼层上向外呼、下向外呼和总数和平均等候时间。
该信息以表格形式显示，以允许用户查看建筑物内每一个楼层的电梯服务性能。
下列信息每五秒钟收集并显示：●抵达–楼层名称●电梯呼叫–登记到每个楼层的电梯呼叫●候梯厅呼叫–每个楼层上向外呼、下向外呼的数量、二者总数和平均等候时间●直达呼叫–每个楼层直达呼叫的数量如何查看记录次数1. 在候梯厅呼叫选择选择中输入相应项，然后点击OK.。
2. 在在线运行情况列表中选择记录次数。
备注记录次数报告只提供表格，不创建条状图或饼状图。
第四章报告-1031.5候梯厅呼叫候梯厅呼叫实时显示每个时间段内累计的上向和下向外呼数量，以及外呼响应时间的分布。
这些信息在持续时段内被收集，以表格形式显示，显示一定时间段内的电梯使用情况。
共有八种时间段（1、5、15、30分钟和1、3、12、24 小时）可以被选择。
呼叫响应时间的分布范围有五段，用户可以定义每一段的时间。
下列信息被收集并实时显示：●时段–从用户点击开始以后的每个数据收集时段●呼叫应答时段–外呼响应时间在五个时间范围内的分布情况●上行呼叫–每个时间段内上向外呼总数●上行呼叫–每个时间段内下向外呼总数●合计–每个时间段内的上向外呼和下向外呼的总数如何查看候梯厅呼叫1. 在候梯厅呼叫选择选择中输入相应项，然后点击OK.。
2. 在在线运行情况列表中选择候梯厅呼叫。
备注候梯厅呼叫报告只提供表格，不创建条状图或饼状图。
104-E M S P a n o r a m a用户手册1.6电梯平均时间电梯平均时间以表格形式显示每台电梯的运行时间和开关门时间，用来查看电梯和门系统的性能。
每台电梯的下列信息以表格形式每五秒种显示一次：●电梯–电梯编号●门到门时间–电梯运行的平均时间（从关门开始运行到停站开门）●开门时间（秒）–电梯平均开门时间●关门时间（秒）-- 电梯平均关门时间如何查看电梯平均时间1. 在候梯厅呼叫选择选择中输入相应项，然后点击OK.。
2. 在在线运行情况列表中选择电梯平均时间。
备注电梯平时时间报告只提供表格，不创建条状图或饼状图2. 历史历史报告共有29种下表所示的报告类型所有用户自定义报告中，可以把呼叫应答分布时段最多设置为13段。
备注如果用户在一个报告中改变了应答时段间隔，该时间间隔值将被应用在所有其它相关报告中。
如何在浏览器中直接打印1. 在浏览器中，选择一个文件然后打印。
如何打印一个报告结果页1. 在报告结果页，点击PREVIEW （预览）按纽。
打印预览页面将出现。
2. 点击PRINT （打印）按纽。
2.1电梯运行情况可用性电梯运行情况可用性在每年365天、每天24小时的计时基础上提供了电梯处于服务状态和非服务状态的时间百分比数据。
用户可以以表格、条状图或者饼状图的格式查看此有效性数据。
备注用户可以自定义计时基础，比如在一周内的指定天数、这些天的指定时间作为计时基础来进行运行有效性统计。
以下信息可以用表格或者条状图的格式报告：●可用性（%）–每台电梯不在服务状态的时间都被累加。
报告时间总数减去不在服务状态的总时间，再除以总时间，就是可用百分比。
●不可用（%）= 100 –可用百分比备注用饼状图显示可用时间百分比不适用于群组。
如何查看电梯运行情况可用性（标准类型）1. 在报告菜单，点击历史2. 在历史下，点击电梯运行情况可用性3. 从群组列表中选择一个群组4. 在时段类型中，从每周、每月、每季或每年中选择一项，并从下面的下拉列表中选择一个时间段5. 点击RESULT 按钮备注当标准类型被选中时，用户不能选择指定电梯。
标准类型的报告只提供表格格式，不支持条状图和饼状图。
如何查看电梯运行情况可用性（用户自定义类型）1. 在报告菜单，点击历史2. 在历史下，点击电梯运行情况可用性3. 从群组列表中选择一个群组，然后在电梯列表中选择电梯范围4. 在时段类型中，选择选项，使得扩展搜索选项打开。
5. 设置起始和结束日期，然后设置起始和结束时间。
6. 如果要把结果保存为文本文件，在文件保存类型中选择输出为文本文件。
7. 在分段范围下，在以下两项中选择一项：●在“天”中，选择日期（每周中的指定天）●在“时间”中，指定时间段8. 点击RESULT 按钮备注点击条状图和饼状图以后，用户可以查看条状图和饼状图。
2.2电梯运行情况（按运转）电梯运行情况（按运转）提供电梯各种操作模式的性能数据，例如各种操作模式的出现次数、每种操作模式的累计时间和在总时间中的百分比。
对于每台电梯，都可以用表格、条状图和饼状图的形式显示各种操作性能的分布情况。
备注在用户自定义报告下，用户可以在搜索选项中指定每周的指定天和时间进行报告。
下列信息的含义如下：.●电梯–电梯编号●事件–操作模式的名称●事件计数–操作模式的出现次数●绝对时间（秒）–每种操作模式的累计时间（秒）●% 时间–每种操作模式的时间百分比●说明–操作模式的详细说明备注各种操作模式百分比的总和为100%。
条状图显示被选中群组中每台电梯各种操作模式的时间百分比。
饼状图显示一个群组中各种操作模式出现的时间百分比。
如何查看电梯运行情况（按运转）（标准类型）1. 在报告菜单，点击历史2. 在历史下，点击电梯运行情况（按运转）3. 选择一个群组4. 在时段类型中，从每周、每月、每季或每年中选择一项，并从下面的下拉列表中选择一个时间段5. 点击RESULT 按钮备注标准类型报告只有表格形式。
当用户选择标准类型报告时，不能选择指定电梯。
.如何查看电梯运行情况（按运转）（用户自定义类型）1. 在报告菜单，点击历史2. 在历史下，点击电梯运行情况（按运转）3. 选择一个群组，并在群组中选择电梯范围4. 在时段类型中，选择选项，使得扩展搜索选项打开5. 设置起始和结束日期，然后设置起始和结束时间6. 如果要把结果保存为文本文件，在文件保存类型中选择输出为文本文件7. 在分段范围下，在以下两项中选择一项：●在“天”中，选择日期（每周中的指定天）●在“时间”中，指定时间段8. 点击RESULT 按钮备注在用户自定义报告中，当选择图表格式以后，用户可以查看条状图和饼状图。
2.3门运行情况门运行情况显示一个群组中被选择的每台电梯的开门和重开门次数，以及开门和关门的平均时间。
报告可以以表格、条状图和饼状图的形式被创建。
备注在用户自定义报告中，用户可以在搜索选项中选择每周指定的日期和时间。
下列信息以表格的形式体现：●电梯–电梯编号●开门次数–电梯开门的次数●重开门次数–电梯在开始关门以后重开门的次数●开启时间–电梯平均开门时间（秒）●关闭时间–电梯平均关门时间（秒）●门到门时间–电梯平均每次运行时间（秒）备注操作条状图显示一个群组中每台电梯的开门和重开门次数。
时间条状图显示一个群组中每台电梯的开门、重开门时间和运行时间。
如何查看门运行情况（标准类型）1. 在报告菜单，点击历史2. 在历史下，点击门运行情况3. 选择一个群组4. 在时段类型中，从每周、每月、每季或每年中选择一项，并从下面的下拉列表中选择一个时间段5. 点击RESULT 按钮备注标准类型报告只提供表格形式，不支持条状图和饼状图。
当标准报告被选择时，用户不能选择指定电梯，并且所有电梯都应用默认选项。
如何查看门运行情况（用户自类型）1. 在报告菜单，点击历史2. 在历史下，点击门运行情况3. 在群组列表中选择一个群组，并在群组中选择电梯范围4. 在时段类型中，选择选项，使得扩展搜索选项打开5. 设置起始和结束日期，然后设置起始和结束时间6. 如果要把结果保存为文本文件，在文件保存类型中选择输出为文本文件7. 在分段范围下，在以下两项中选择一项：●在“天”中，选择日期（每周中的指定天）●在“时间”中，指定时间段8. 点击RESULT 按钮备注在自定义类型报告中，在选择图表格式以后，用户可以查看操作条状图和时间条状图。
