AutoCAD 2010基础知识

AutoCAD 2010基础知识

上一页
下一页 返回
1-1 CAD技术在建筑工程中的应用
经多年教学科研实践发现,应从以下几个方面研究建筑工程CAD。 （一）建筑工程二维CAD制图方法研究 建筑工程二维CAD制图包括建筑施工图、结构施工图、给水排水施 工图、电气施工图4大类将近40个子类的图形制图,这部分内容的难点主 要是必须准备好符合国家建筑工程设计标准的图形模板；熟练运用CAD 二维制图的绘图和编辑命令；对于建筑工程设计内容及表达方法的熟练 运用等。 （二）建筑工程三维CAD制图方法研究 在我国,三维CAD制图目前仍属于研究及试验阶段,许多工程技术人 员对于计算机或CAD软件表达三维建筑图形的手段和方法还不熟悉,目前 科研院所和企业的工程技术人员正在普及这方面的知识。
四、信息中心
当用户遇到困难和问题时，可以直接通过信息中心快速寻求帮助， 包括在线信息，不用再单独打开帮助页面、网页或是到其他地方查询， 这个功能也是相当人性化的，如图1-3所示。
五、状态栏和滚动条
1.状态栏
状态栏在操作界面的最底部，能够显示有关的信息。例如，当光标 在绘图区时，显示十字光标的三维坐标；当光标在工具栏的图标按钮上 时，显示该按钮的提示信息。
1.建筑CAD的平面设计 建筑CAD的平面设计，是指使用AutoCAD软件系统完成平面方案图、 平面施工图、立面施工图、剖面施工图等各类建筑平面工程图的计算机 绘制。 2.建筑CAD的效果设计 建筑CAD的效果设计,是指使用相应的计算机专用软件（如3ds Max 等）完成建筑设计过程中各种效果图形的计算机绘制。 建筑CAD实用技术课程的主要教学内容是,在初步掌握建筑制图基本 知识及建筑设计基本概念的基础上，
一、标题栏 标题栏位于绘图操作界面的最上方，用来显示AutoCAD 2010的程序 图标和当前正在执行的图形文件的名称，该名称随着用户所选择图形文 件的不同而不同。在文件未命名前，AutoCAD 2010默认设置为Drawing 1、Drawing 2、…、Drawing n，其中n由新文件数量而定。 标题栏的右侧为程序的最小化、还原和关闭按钮。

AutoCAD 2010中文版应用教程第7章

AutoCAD 2010中文版应用教程第7章

7.2.1
绘制线框模型图
2．三维多段线 （1）调用命令方式 下拉菜单：绘图→三维多段线 命令：3Dpoly （2）功能 绘制三维多段线。 （3）操作过程 输入该命令后，命令行提示： 指定多段线的起点：（用键盘输入第一点的坐标值或通过 鼠标指定第一点的位置）
7.2.1
绘制线框模型图
指定直线的端点或[放弃(U)]：（用键盘输入三 维多段线下一端点的坐标值或通过鼠标指定下一端 点的位置） …… 指定直线的端点或[闭合(C)/放弃(U)]： （按 Enter键结束命令）
7.1.1
三维坐标系
1．三维直角坐标 三维直角坐标即由点的三维坐标（X、Y、Z的值） 构成。 （1）绝对坐标 输入格式为：X坐标，Y坐标，Z坐标 （2）相对坐标 如果空间点相对于前一点的坐标在坐标轴上的偏移量 分别为：ΔX、ΔY、ΔZ，则其输入格式为： @ΔX，ΔY，ΔZ 例如：5，6，4：表示空间点X、Y、Z的值分别是5、 6、4处的A点。
7.2.1
绘制线框模型图
指定下一点：（用键盘输入坐标值或通过鼠标 指定下一个形值点的位置） 指定下一点或[闭合(C)/拟合公差(F)]<起点切向 >：（用键盘输入坐标值或通过鼠标指定下一个形 值点的位置） …… 指定起点切向：（指定起点的切线点） 指定端点切向：（指定终点的切向点）
7.2.1
绘制线框模型图
7.1.1
。
三维坐标系
2．柱面坐标 柱面坐标是在极坐标基础上增加一个Z坐标构成的 （1）绝对坐标 输入格式为： 空间点在XY平面上的投影到原点的距离<投影点与 原点的连线和X轴的夹角，Z坐标值 （2）相对坐标 输入格式为： @XY平面距离<与X轴的夹角，Z坐标值 例如：10<55,8：表示空间点在XY平面上的投影到原 点的距离为10个单位，该投影与原点的连线和X轴的夹 角为55°，Z坐标值为8个单位处的B点。

AutoCAD2010实用教程ppt课件()

AutoCAD2010实用教程ppt课件()

旋转对象
1．功能 旋转选取的对象。
2．执行方式 【修改】→【旋转】
3．操作练习 使用旋转功能将沙发进行90度旋转。
缩放对象
1．功能 放大或缩小选定对象，使缩放后对象的比例保持不变 。
2．执行方式 【修改】→【缩放】
3．操作练习 用缩放功能将双人床缩小 。
二、对象的复制
复制对象
1．功能 复制对象并指定到相应的位置 。
1．功能 图案填充是一种使用指定线条图案、颜色来填满指定区域，常常用于表
达剖切面和不同类型物体对象的外观纹理，广泛应用在绘制机械图、建筑图 及地质构造图中。 2．执行方式
【绘图】→【图案填充】 3．操作练习
通过图案填充来填满指定区域 。
八、面域
创建面域
1．功能 定义计算图形，为布尔运算做准备。
2．执行方式 【绘图】→【面域】
2．执行方式 【修改】→【圆角】
3．操作练习 使用圆角功能将矩形倒圆角 。
六、夹点编辑
1．功能 选择对象时图形上的小方块高亮显示，这些位于对象关键点的小
方块就称作夹点 。
2．执行方式 鼠标操作
3．操作练习 夹点的位置视所选对象的类型而定。
小结
Auto CAD 2010提供了丰富的编辑二维图形的功能。本章主要 介绍CAD 2010中基本的二维图形编辑方法，其中使用频率较高的有 复制、镜像、偏移、圆角等。
3.工具栏
工具栏是应用程序调用命令的另一种方式，它包含许多由图标表 示的命令按钮，用户只需单击某个按钮即可执行相应的操作 ，如 下图所示。
4.绘图操作区
绘图操作区是用户绘图的工作区域，所有的绘图结果都是所见即 所得，如下图所示。
5.命令行
命令栏位于工作界面的下方，当命令栏中显示“命令：”提示的 时候，表明软件等待用户输入命令，如下图所示。

AutoCAD 2010中文版应用教程第7章

AutoCAD 2010中文版应用教程第7章
公差：用于设置标注文字中公差的格式及显示
文字位置： 垂直：指文字相对垂直方向放置位置 水平：文字相对水平方向放置 从尺寸线偏移：设置从尺寸线偏移的距离
文字对齐： 水平：文字水平放置 与尺寸线对齐：文字与尺寸线对齐 ISO标准：尺寸文字在尺寸界线之内时它的
方向与尺寸线的方向一致，在 尺寸界线之外时水平放置
13.多重引线标注：具有多个选项的引线对象。
14.行位公差标注：用于机械图形中，用来标注图形中形状、 轮廓、方向、位置和跳动的允许偏差。
线性标注：
对齐标注：
角度标注：
基线标注：
连续标注：
半径、直径标注：
坐标标注
任务二：新建标注样式
功能：用于设置系统提供的标注样式 菜单命令：格式→标注样式 工具栏：标注→标注样式→ 命令行：Ddim（别名：D）
1. 线性标注：用于标注水平或垂直方向上的尺寸。 2. 对齐标注：其尺寸线与两尺寸界线起始点的连线相平行，水平标
注与垂直标注是对齐标注的特殊形式。 3. 角度标注；用来标注角度尺5. 连续标注：是指相邻两尺寸线共用同一尺寸界线。 6. 半径标注：用来标注圆或圆弧的半径。 7. 直径标注：用来标注圆或圆弧的直径。 8. 弧长标注：用于标注圆弧线段或多段线圆弧线部分的弧长 。
尺寸标注类型：
9. 坐标标注：用来测量原点到特征的垂直距离。
10.快速标注：用于快速创建成组的基线、连续、阶梯和坐 标标注，快速标注多个圆、圆弧以及编辑现有标注的布 局。
11.折弯标注：当圆弧或圆的圆心位于图形边界之外时，可 以使用折弯标注标注圆或圆弧的半径尺寸。
12.圆心标记：用于标记圆或圆弧的圆心。
尺 寸 标 注 格 式 设 置
直线和箭头：用于设置尺寸线、尺寸界线、箭头和圆心 标记的格式和样式

中文版AutoCAD2010基础教程(第二版)( (7)

中文版AutoCAD2010基础教程(第二版)( (7)

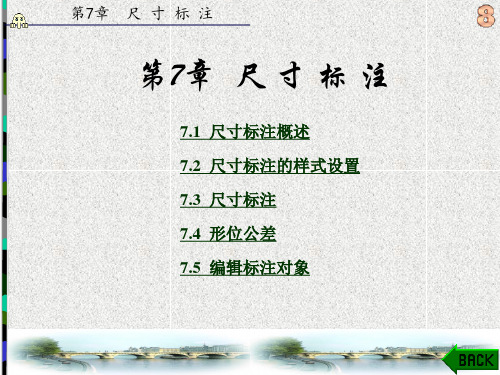

第7章 尺 寸 标 注
图7-9 超出标记为0和3时的标注效果
第7章 尺 寸 标 注 【基线间距】：用于设置基线标注中各尺寸线之间的距离， 如图7-10所示。
图7-10 不同基线间距的标注效果
第7章 尺 寸 标 注
【隐藏】：分别用于指定第一、二条尺寸线是否被隐藏。 【延伸线】选项区包括以下几项： 【颜色】：用于设置延伸线的颜色。 【延伸线1的线型】：用于设置第一条延伸线的线型。 【延伸线2的线型】：用于设置第二条延伸线的线型。 【线宽】：用于设置延伸线的线宽。 【超出尺寸线】：用于指定延伸线在尺寸线上方伸出的距 离，如图7-11所示分别为超出尺寸线的距离为3和4时的标注效 果。
相同的尺寸标注参数，共有7个选项卡，分别是【线】、【符 号和箭头】、【文字】、【调整】、【主单位】、【换算单位】 和【公差】。
第7章 尺 寸 标 注
1. 线的设置 在【线】选项卡中可以设置尺寸线、延伸线的格式和特性， 如图7-8所示。该选项卡主要分为【尺寸线】选项区和【延伸线】 选项区。 【尺寸线】选项区包括以下几项： 【颜色】：用于设置尺寸线的颜色。 【线型】：用于设置尺寸线的线型。 【线宽】：用于设置尺寸线的线宽。 【超出标记】：用于设置超出延伸线的长度，该选项只有当 用户以“倾斜”、“建筑标记”、“无”等记号作为尺寸线终止 符号而不是箭头时才能激活。如图7-9所示分别为超出标记为0和 3时的标注效果。
第7章 尺 寸 标 注 【水平】：用于设置标注文字相对于尺寸线和延伸线的水 平位置，有“居中”、“第一条延伸线”、“第二条延伸线”、 “第一条延伸线上方”和“第二条延伸线上方”等几项，如图 7-19所示。
图7-19 文字观察方向】：用于设置标注文字的观察方向。 【从尺寸线偏移】：用于设置标注文字与尺寸线之间的距 离。 【文字对齐】选项区包括以下几项： 【水平】：选择该项将水平放置文字，文字角度与尺寸线 角度无关。 【与尺寸线对齐】：选择该项，文字角度与尺寸线角度保 持一致。 【ISO标准】：选择该项，当文字在延伸线内时，文字与 尺寸线对齐；当文字在延伸线外时，则文字水平排列。

中文版AutoCAD_2010实用教程---第7章_文字与表格

中文版AutoCAD_2010实用教程---第7章_文字与表格

设置样式名 设置字体和大小 设置文字效果 预览与应用文字样式
7.1.1 7 1 1 设置样式名
在【文字样式】对话框中可以显示文字样式的名称、创建新的文字样式 文字样式】 、为已有的文字样式重命名以及删除文字样式。该对话框中部分选项含义如 下。 【样式】列表：列出了当前可以使用的文字样式，默认文字样式为 样式】 Standard (标准)。 (标准) 【置为当前】按钮：单击该按钮，可将选择的文字样式设置为当前的文 置为当前】 字样式。 【新建】按钮：单击该按钮，AutoCAD将打开【新建文字样式】对话 新建】按钮：单击该按钮，AutoCAD将打开【新建文字样式】 框，如图7 所示。在该对话框的【样式名】 框，如图7-2所示。在该对话框的【样式名】文本框中输入新建文字样式名 称后，单击【确定】 称后，单击【确定】按钮，可以创建新的文字样式，新建文字样式将显示在 【样式】列表框中 。 样式】
新建表格样式 设置表格的数据、标题和表头样式 管理表格样式 创建表格 编辑表格和表格单元
7.4.1 7 4 1 新建表格样式
表格样式控制一个表格的外观，用于保证标准的字体、颜色、文本、 高度和行距。可以使用默认的表格样式，也可以根据需要自定义表格样式。 在快速访问工具栏选择【显示菜单栏】命令，在弹出的菜单中选择【 在快速访问工具栏选择【显示菜单栏】命令，在弹出的菜单中选择【 格式】 表格样式】命令(TABLESTYLE)，或在【功能区】 格式】|【表格样式】命令(TABLESTYLE)，或在【功能区】选项板中选择 【注释】选项卡，在【表格】面板中单击右下角的按钮，打开【表格样式】 注释】选项卡，在【表格】面板中单击右下角的按钮，打开【表格样式】 对话框，如图7 25所示。 对话框，如图7-25所示。
7.4.4 7 4 4 创建表格

CAD2010基础教程课件


坐标系统和对象属性
学习CAD2010中的坐标系统和对象属 性设置，使绘图更加精确和规范。
直线、圆弧和曲线的绘制
了解CAD2010中直线、圆弧和曲线的 绘制方式，提高绘图的灵活性和多样 性。
第四章：CAD2010绘图高级技巧
块和符号的应用
掌握CAD2010中块和符号的应用，提高绘图 效率和重复使用性。
第二章：CAD2010基本操作
1 界面介绍和设置
了解CAD2010的界面布局和设置选项， 提高操作效率。
3 工具栏和菜单栏的使用
学习CAD2010工具栏和菜单栏的功能和 使用方法，方便进行各种操作。
2 常用快捷键和鼠标操作
掌握CAD2010的常用快捷键和鼠标操作 技巧，提升绘图速度和精度。
4 文件的打开和保存
了解CAD2010中文件的打开和保存操作， 保证绘图文件的安全性和可维护性。
第三章：CAD2010绘图基础
1
线段、圆和多段线的绘制
2
掌握CAD2010中线段、圆和多段线的
绘制方法和技巧，实现各种图形的绘
制。
3
文字和样式的设置
4
学习CAD2010中文字和样式的设置， 使绘图具有更好的可读性和视觉效果。
• 布局设置和图形比例 • 图ห้องสมุดไป่ตู้输出和保存 • 打印的设置和输出
结语
通过本课程的学习，你将具备基本的CAD2010操作技能，能够完成简单的绘 图和修改任务。希望你在学习中能够认真思考，多动手实践，不断提高自己 的技能水平。
图形剪裁和修剪
了解CAD2010中图形剪裁和修剪的技巧，提 高图形编辑和修饰的能力。
图案填充和渐变填充
学习CAD2010中图案填充和渐变填充的使用 方法，使绘图更具丰富的视觉效果。

AUTOCAD2010教学

AutoCAD是目前使用最普遍的计算机绘图软件之 一，在机械、建筑、汽车、电子、航天、造船、 广告等多个设计领域得到了广泛应用，因为其 适用面之广、拥有强大的绘图功能，受到了工 程技术人员的青睐。
课程说明
目录
上一页 下一页 退出
(1)、在机械方面，由于以前一直用手工绘图，客观存在 着绘图速度慢、效率低和精度不高等问题。但在采用 AutoCAD后，由于它拥有操作简便、绘图精确以及修 改方便等众多优势，因此赢得了广大用户的喜爱。
(3) 在桌面上建立AutoCAD2010的快捷方式， 然后双击该快捷方式图标。
启动AutoCAD2010后，将出现AutoCAD2010 主界面，这就是AutoCAD2010绘图的工作环境。
目录
上一页 下一页 退出
退出AutoCAD 2010
目录 上一页
用户退出AutoCAD2010的方法有如下几种：
方法：
１、下拉菜单输入 一般用鼠标左键单击要 执行的某命令；
２、命令行输入 入某命令的缩写；
Hale Waihona Puke 也可以在命令行直接输３、工具栏输入；
４、鼠标右键输入。
注意：
１、中途退出命令可直接按[ESC]键； ２、执行完某个命令后，若直接回车、空格 或按鼠标右键，可重复执行该命令。
右键快捷菜单
目录
上一页 下一页 退出
第一讲 AutoCAD基础知识
目录
上一页 下一页 退出
内容提要：
• AutoCAD的启动 • AutoCAD的工作界面 • AutoCAD的基本操作 • AutoCAD数据的输入方法 • AutoCAD的文件管理
启动AutoCAD 2010
目录
上一页 下一页 退出

第7章——AutoCAD 2010中文版教程


《AutoCAD 2010 中文版教程》
机械制图网

7.4.2 折弯线性—断开后缩短绘制图形的标注
双击标注，打开“特性”选项板，在文字栏中“文字替代”框中输入实际长 度。 选择菜单命令“标注/折弯线性”，命令行提示“选择要添加折弯的标注或 [删 除(R)]”，单击标注对象。命令行提示“指定折弯位置 (或按 ENTER 键)”，在标注 文字右侧单击，创建折弯符号。
捕捉并单击一点，确定引线箭头的位置；在左上角单击，按Enter键。 命令行提示“输入注释文字的第一行 <多行文字(M)>”，按Enter键，在引线第二点附 近位置显示多行文字输入框，并在功能区显示出“多行文字”选项卡各种面板按钮， 单击“设置格式”面板名称，展开面板，设置“文字宽度” ，输入注释的文字，在 面板中单击“关闭文字编辑器”按钮，即可完成引线标注。此时引线和引线注释是两 个完全独立的对象，可以分别进行修改。
《AutoCAD 2010 中文版教程》
机械制图网

7.5.2 多重引线标注外墙建筑材料说明
多重引线对象可包含多条引线，因此一个注解可以指向图形中的多个对象。
《AutoCAD 2010 中文版教程》
机械制图网

选择菜单命令“格式/多重引线样式”，打开“多重引线样式管理器”对话框， 单击“新建”按钮，输入新样式名“说明”，单击“继续”按钮，打开“修改多重 引线样式”对话框，进行多重引线的样式设置。
《AutoCAD 2010 中文版教程》
机械制图网

7.3.6 角度标注
角度标注主要测量标注两条直线或三个点之间的角度。 （1）在“注释”面板中单击“角度”按钮，选择菜单命令“标注/角度”。 （2）命令行提示“选择圆弧、圆、直线或<指定顶点>”，单击图形中的直线AB。 （3）命令行提示“选择第二条直线”，单击图形中的直线AC。

2010CAD第7章

AutoCAD 2010中文版建筑制图 基础教程
Wednesday, January 01, 2020
AutoCAD 2010中文版建筑制图基础教程
1
第7章 文字标注和尺寸标注
Wednesday, January 01, 2020
AutoCAD 2010中文版建筑制图基础教程
