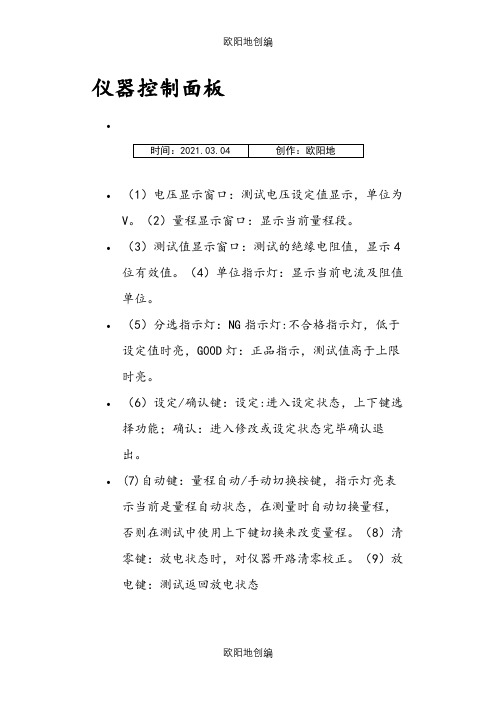

仪器控制面板••（1）电压显示窗口：测试电压设定值显示，单位为V。
（2）量程显示窗口：显示当前量程段。
•（3）测试值显示窗口：测试的绝缘电阻值，显示4位有效值。
（4）单位指示灯：显示当前电流及阻值单位。
•（5）分选指示灯：NG指示灯:不合格指示灯，低于设定值时亮，G00D灯：正品指示，测试值高于上限时亮。
•（6）设定/确认键：设定:进入设定状态，上下键选择功能；确认：进入修改或设定状态完毕确认退出。
•(7)自动键：量程自动/手动切换按键，指示灯亮表示当前是量程自动状态，在测量时自动切换量程，否则在测试中使用上下键切换来改变量程。
（8）清零键：放电状态时，对仪器开路清零校正。
（9）放电键：测试返回放电状态•（10）R/I测试键：放电状态或设定状态下进入测试状态。
测试状态下切换电阻/电流显示。
•（11）接地端：接地屏蔽端。
（12）测试“-”端：电压输出端。
（13）测试“+”端：采样输入端。
•（14）高压警示灯：提示当前“-”端有电压输出。
（15）仪器电源开关。
各参数设定及操作步骤• 1.检查仪器电源插头接插良好后，打开仪器面板的电源开关，预热5—10分钟。
• 2.根据检验文件要求，设定相关的测试参数，步骤如下：(1)1.VOL电压设定：在电压项1.VOL上按动“设定/确认”键，进入电压设定子菜单。
此时通过“∧”、“∨”键调整所需的电压值，共10档（10～1000V）。
按动“设定/确认”键设定完成，电压值将自动保存并返回菜单。
(2)电阻上下限设定：在极限2.LO或3.Hi上按动“设定/确认”键，进入设定状态。
此时通过“〈”、“〉”键可左右移动选择位数和小数点，按动“∧”、“∨”键可改变光标所在位数的大小及改变小数点位置。
设定好后按“设定/确认”键，仪器将自动保存设定参数。
(3)充电时间设定：可根据需要设定充电时间（一般为10S以内），如不需定时请设为000(4)蜂鸣开关设定：在5.bep上按动“设定/确认键”进入蜂鸣设定。
绝缘电阻测试仪使用方法兆欧表在工作时，自身产生高电压，而测量对象又是电气设备，所以必须正确使用，否则就会造成人身或设备事故。
在使用兆欧表前，首先要做好以下各种准备工作：（1）测量前必须将被测设备电源切断，并对地短路放电，决不允许设备带电进行测量，以保证人身和设备的安全。
（2）对可能感应出高电压的设备，必须消除这种可能性后才能进行测量。
（3）被测物表面要清洁，减少接触电阻，确保测量结果的正确性。
（4）测量前要检查兆欧表是否处于正常工作状态下，主要检查其"0"和"∞"两点位置。
即摇动手摇发电机手柄，使电机达到额定转速。
兆欧表在短路时，指针应指在"0"位置；开路时，指针应指在"∞"位置。
（5）兆欧表使用时应放在平稳、牢固的地方，且远离大的外电流导体和外磁场。
做好上述准备工作后，就可以进行测量了。
在测量时，要注意兆欧表的正确接线，否则将引起不必要的误差甚至错误。
兆欧表的接线柱共三个；三个"L"即线端，一个"E"即地端，再一个"G"即屏蔽端（也叫保护环）。
一般被测绝缘电阻都接在"L"和"E"端之间，但当被测绝缘物表面漏电严重时，必须将被测物的屏蔽环或不须测量的部分与"G"端相联接。
这样漏电流就经屏蔽端"G"直接流回发电机的负瑞形成回路，而不再流过兆欧表的测量机构（动圈）。
这样就从根本上消除了表面漏电流的影响。
值得注意的是测量电缆线芯和外表之间的绝缘电阻时，一定要接好屏蔽短钮"G"。
因为当空气湿度大或电缆绝缘表面又不干净时，其表面的漏电流将很大。
为防止被测物因漏电而对其内部绝缘测量所造成的影响，一般在电缆外表办一个金属屏蔽环，使之与兆欧表"G"端相连。

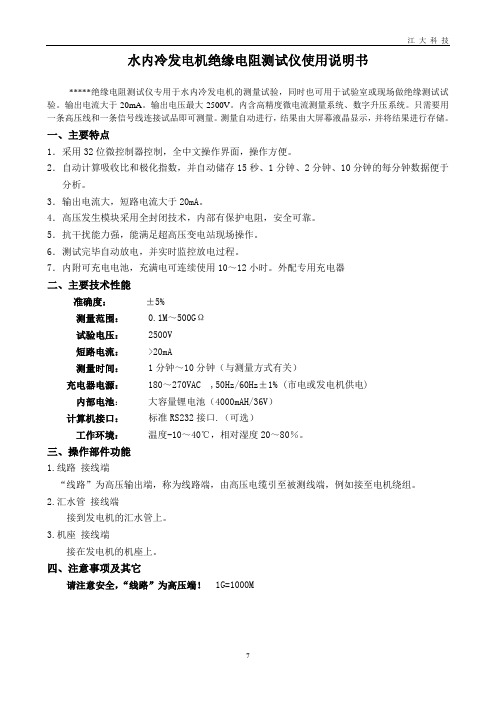

水内冷发电机绝缘电阻测试仪使用说明书*****绝缘电阻测试仪专用于水内冷发电机的测量试验，同时也可用于试验室或现场做绝缘测试试验。
输出电流大于20mA。
输出电压最大2500V。
内含高精度微电流测量系统、数字升压系统。
只需要用一条高压线和一条信号线连接试品即可测量。
测量自动进行，结果由大屏幕液晶显示，并将结果进行存储。
一、主要特点1．采用32位微控制器控制，全中文操作界面，操作方便。
2．自动计算吸收比和极化指数，并自动储存15秒、1分钟、2分钟、10分钟的每分钟数据便于分析。
3．输出电流大，短路电流大于20mA。
4．高压发生模块采用全封闭技术，内部有保护电阻，安全可靠。
5．抗干扰能力强，能满足超高压变电站现场操作。
6．测试完毕自动放电，并实时监控放电过程。
7．内附可充电电池，充满电可连续使用10～12小时。
外配专用充电器二、主要技术性能准确度：±5%测量范围：0.1M～500GΩ试验电压：2500V短路电流：>20mA测量时间：1分钟～10分钟（与测量方式有关）充电器电源： 180～270VAC ,50Hz/60Hz±1% (市电或发电机供电)内部电池：大容量锂电池（4000mAH/36V）计算机接口：标准RS232接口.（可选）工作环境：温度-10～40℃，相对湿度20～80％。
三、操作部件功能1.线路接线端“线路”为高压输出端，称为线路端，由高压电缆引至被测线端，例如接至电机绕组。
2.汇水管接线端接到发电机的汇水管上。
3.机座接线端接在发电机的机座上。
四、注意事项及其它请注意安全，“线路”为高压端！ 1G=1000M2500v 电池 JFhard五、操作方法测量操作进入初始设置画面（图一）初始设置画面（图一）1．初始 测量图标 处于选中状态，下面显示2500v 表示测量电压。
（1） 按→键在可以使 时钟图标 存储图标 设置图标 循环处于选中状态（2） 按启/停键1秒以上，启动测量，显示测量画面（图二）显示测量画面（图二）2500v 表示测试电压大字体105 M 表示测量的瞬时值02’45” 表示测量过程中的时间05-05-24 : 测量日期15” 表示测量15秒 的数值01’ 表示测量1分钟 的数值02’ 表示测量2分钟 的数值10’ 表示测量10分钟 的数值DAR 吸收比 DAR = R60s/R15sPI 极化比 PI = R10m/R60sRm 当处于干扰强或试品容量比较大时候，Rm 的数值更加真实的反映试品阻值。
水内冷发电机绝缘电阻测试仪（实用版）操作流程（一）水内冷绝缘电阻测试仪操作步骤（1）接线端“线路”为高压输出端，称为线路端，由高压电缆引至被测线端，例如接至电机绕组，汇水管接线端接到发电机的汇水管上即可，注意，“线路”端为高压端，请勿用手触摸。
（2）操作流程2.1 按照上述要求接好测试线之后，打开电源，进入初始测量图标处于选中状态，图1显示2500v表示测量电压。
1-09071001.jpg2.2 按→键在可以使时钟图标存储图标设置图标循环处于选中状态。
2.3 按启 / 停键1秒以上，启动测量，显示测量画面（图2）。
2.4 测试结果：15”表示测量15秒的绝缘电阻；01’表示测量1分钟的绝缘电阻；10’表示测量10分钟的绝缘电阻；DAR吸收比DAR = R60S / R15S；PI极化比 PI=R10M / R60S。
2.5 测量完毕后，进入测量结果存储画面，如果需要储存输入记录值，否则可直接打印或退出即可。
（二）影响电阻或电阻率测试的主要因素2.1 环境温湿度一般材料的电阻值随环境温湿度的升高而减小。
相对而言，表面电阻(率)对环境湿度比较敏感，而体电阻(率)则对温度较为敏感。
湿度增加，表面泄漏增大，体电导电流也会增加。
温度升高，载流子的运动速率加快，介质材料的吸收电流和电导电流会相应增加，据有关资料报道，一般介质在70C时的电阻值仅有20C时的10％。
因此，测量材料的电阻时，必须指明试样与环境达到平衡的温湿度。
2.2 测试电压介质材料的电阻(率)值一般不能在很宽的电压范围内保持不变，即欧姆定律对此并不适用。
常温条件下，在较低的电压范围内，电导电流随外加电压的增加而线性增加，材料的电阻值保持不变。
超过一定电压后，由于离子化运动加剧，电导电流的增加远比测试电压增加的快，材料呈现的电阻值迅速降低。
由此可见，外加测试电压越高，材料的电阻值越低，以致在不同电压下测试得到的材料电阻值可能有较大的差别。
除此以外还有吸收极化时间、外部环境的干扰、测试设备的电流泄露等情况的影响。
绝缘电阻测试仪目录第一章概述..... .. (1)第二章产品介绍 (2)一、产品特性 (2)二、技术指标 (3)三、仪表结构 (4)第三章使用方法 (6)一、准备工作 (6)二、开始测试 (7)三、屏蔽端使用方法 (8)四、电池充电 (9)第一章概述随着我国电力工业的快速发展，电气设备预防性实验是保障电力系统安全运行和维护工作中的一个重要环节。
绝缘诊断是检测电气设备绝缘缺陷或故障的重要手段。
绝缘电阻测试仪（兆欧表）是测量绝缘电阻的专用仪表。
1990年5月批准实施的JJG662-89《绝缘电阻表（兆欧表）》已把它作为强制检定的仪表之一。
目前，电气设备（如变压器、发电机等）朝着大容量化、高电压化、结构多样化及密封化的趋势发展。
这就需要绝缘电阻测试仪本身具有容量大、抗干扰能力强、测量指标多样化、测量结果准确、测量过程简单并迅速、便于携带等特点。
绝缘电阻测试仪采用超薄形张丝表头、多种电压等级输出、容量大、抗干扰强、交直流两用(C型)、操作简单、具有时间提示功能。
是测量变压器、互感器、发电机、高压电动机、电力电容、电力电缆、避雷器等绝缘电阻的理想测试仪器。
第二章产品介绍一、产品特性1、仪表的绝缘测试对于BC2533在500V最高可测20GΩ, 在1000V最高可测40GΩ, 在2500V最高可测100GΩ；对于BC2550型在2500V最高可测100GΩ, 在5000V最高可测200GΩ；2、额定的输出电压保持在对BC2533型负载电阻可低至4MΩ/8MΩ/20MΩ；对BC2550型为20MΩ/40MΩ，这使得仪表能够精确测量较低的绝缘阻抗。
3、自动转换的高低范围双刻度指示, 彩色刻度易于读识, 并且有LED显示相应色彩。
4、整机采用ABS塑料机壳便携式设计，具有抗干扰能力强、结构紧凑、外观精美。
5、仪表采用超薄型张丝表头，抗震能力强。
6、交直流两用，内置可充电池和智能充电模块，整机输出功率大（C型）。
KD2678型水内冷发电机绝缘特性测试仪使用说明书武汉华德利科技有限公司KD2678型水内冷发电机绝缘特性测试仪专用于水内冷发电机的测量试验，同时也可用于试验室或现场做绝缘测试试验。
2500V下输出电流大于25mA。
输出电压最大2500V。
内含高精度微电流测量系统、数字升压系统。
只需要用一条高压线和一条信号线连接试品即可测量。
测量自动进行，结果由大屏幕液晶显示，并将结果进行存储。
一、主要特点1．采用32位微控制器控制，全中文操作界面，操作方便。
2．自动计算吸收比和极化指数，并自动储存15秒、1分钟、2分钟、10分钟的每分钟数据便于分析。
3．输出电流大，短路电流大于45mA。
4．高压发生模块采用全封闭技术，内部有保护电阻，安全可靠。
5．抗干扰能力强，能满足超高压变电站现场操作。
6．测试完毕自动放电，并实时监控放电过程。
7．内附可充电电池(可选)，充满电可连续使用10～12小时。
二、主要技术性能准确度：±5%测量范围：0.1M～100GΩ试验电压：2500V 输出电流：>25mA短路电流：>45mA测量时间：1分钟～10分钟（与测量方式有关）充电器电源：180～270VAC ,50Hz/60Hz±1% (市电或发电机供电)(绝对禁止在仪器上直接插220V电源，必须使用专用充电器)充电器输出电压：DC36V内部电池：大容量电池（4000mAH）（可选）工作环境：温度-10～40℃，相对湿度20～80％。
三、操作部件功能1.线路接线端“线路”为高压输出端，称为线路端，由高压电缆引至被测线端，例如接至电机绕组。
2.汇水管接线端接到发电机的汇水管上。
3.机座接线端接在发电机的机座上。
四、注意事项及其它请注意安全，“线路”为高压端！ 1G=1000M五、操作方法测量操作进入初始设置画面（图一）初始设置画面（图一）1．初始测量图标处于选中状态，下面显示2500v表示测量电压。
（1）按→键在可以使时钟图标存储图标设置图标循环处于选中状态（2）按启/停键1秒以上，启动测量，显示测量画面（图二）显示测量画面（图二）2500v 表示测试电压大字体105 M 表示测量的瞬时值02’45”表示测量过程中的时间05-05-24 : 测量日期15”表示测量15秒的数值01’表示测量1分钟的数值02’表示测量2分钟的数值10’表示测量10分钟的数值DAR 吸收比DAR = R60s/R15sPI 极化比PI = R10m/R60sRm 当处于干扰强或试品容量比较大时候，Rm的数值更加真实的反映试品阻值。
绝缘电阻测试仪使用方法绝缘测试仪使用绝缘电阻测试仪使用方法兆欧表在工作时，自身产生高电压，而测量对象又是电气设备，所以必须正确使用，否则就会造 ___身或设备事故。
在使用兆欧表前，首先要做好以下各种准备工作：（1）测量前必须将被测设备电源切断，并对地短路放电，决不允许设备带电进行测量，以保证人身和设备的安全。
（2）对可能感应出高电压的设备，必须消除这种可能性后才能进行测量。
（3）被测物表面要清洁，减少接触电阻，确保测量结果的正确性。
（4）测量前要检查兆欧表是否处于正常工作状态下，主要检查其"0"和"∞"两点位置。
即摇动手摇发电机手柄，使电机达到额定转速。
兆欧表在短路时，指针应指在"0"位置；开路时，指针应指在"∞"位置。
（5）兆欧表使用时应放在平稳、牢固的地方，且远离大的外电流导体和外磁场。
做好上述准备工作后，就可以进行测量了。
在测量时，要注意兆欧表的正确接线，否则将引起不必要的误差甚至错误。
兆欧表的接线柱共三个；三个"L"即线端，一个"E"即地端，再一个"G"即屏蔽端（也叫保护环）。
一般被测绝缘电阻都接在"L"和"E"端之间，但当被测绝缘物表面漏电严重时，必须将被测物的屏蔽环或不须测量的部分与"G"端相联接。
这样漏电流就经屏蔽端"G"直接流回发电机的负瑞形成回路，而不再流过兆欧表的测量机构（动圈）。
这样就从根本上消除了表面漏电流的影响。
值得注意的是测量电缆线芯和外表之间的绝缘电阻时，一定要接好屏蔽短钮"G"。
因为当空气湿度大或电缆绝缘表面又不干净时，其表面的漏电流将很大。
为防止被测物因漏电而对其内部绝缘测量所造成的影响，一般在电缆外表办一个金属屏蔽环，使之与兆欧表"G"端相连。
绝缘电阻测试仪操作规程绝缘测试仪安全操作规程1. 目的:正确指导绝缘测试的操作、使用、维护保养。
2. 范围:本规程适用于本公司生产过程使用绝缘测试仪的操作。
3. 检查:3.1 检查仪器外壳是否可靠接地。
3.2 检查各显示数表指示是否正常。
3.3 检查测试线是否完好。
4. 测试:4.1 设定绝缘测试仪:AC (交流测试);电压:1000V ;升压时间 6s ;保压时间 40s ,泄漏电流小于 10mA 。
4.2根据产品需要的测试参数调整好后,不得更改。
4.3 测试工装准备:将空插板插座孔正负极接通并引出线,将地线并联并引出线。
连接绝缘测试仪红线(输出端)与正负极接通引出线,连接黑线与接地引出线,用绝缘胶布包好连接位置。
4.4 测试准备:将装配好的控制箱电源进线插头插到专用绝缘测试插板工装上,打开控制箱电源进线开关。
4.5 测试过程:打开绝缘测试电源,观察显示数据与设定标准是否相符,如符合,按下加压绿色开关,观察加压、保压 ; 泄漏电流小于 10mA 产品合格 . 如大于 10mA 则设备报警,该产品不合格。
4.5 测试完毕,按复位开关,取下被测物。
5 注意事项5.1 测试仪器在测试前必须预热,以保证测试仪器的正常运行,测试仪器的预热时间为 3-10分钟。
5.2 为安全起见,应尽量避免检测端短路,以免损坏仪器。
5.3 当仪器在使用过程中发生意外,应立即切断电源。
5.4检查故障时,必须关掉电源。
5.5本仪器应避免阳光正面直射。
5.6本仪器应每年送到有关部门检定。
