发电机使用说明书(中文)

斯坦福柴油发电机组使用说明书上海斯坦福动力设备有限公司1.概述斯坦福柴油发电机组采用柴油动力，为四冲程、水冷、直列、直喷、带涡轮增压柴油机，或者根据客户制定要求进行匹配，可靠性好、寿命长、具有良好的配套适应性，可满足客户的不同要求。

适用于工矿、工地、通讯、小型城镇作为流动或固定电源,供给动力、照明、通讯或其它应急备用电源。

本说明书主要对斯坦福系列柴油发电机组的工作条件、机组结构、性能指标及安装使用和维护作简要说明。

2.工作条件1.机组在下列标准状况下应能输出标定功率，标定功率分常用功率和备用功率两种。

常用功率是指机组能以此功率连续工作12h，其中包括过载10%工作1h；备用功率是指机组能以此功率连续工作1h，无超负载能力，备用功率在机组型号后用S表示。

大气压力100kPa。

环境温度为298K（25℃）。

空气相对湿度为30％。

若超过上述规定的条件连续运行时，（在按使用说明书规定进行保养的条件下）其输出功率按柴油机规定功率的90％修正后折算的电功率，但此电功率最大不得超过发电机的额定功率，当使用条件与该规定不符时，其输出功率应为按GB/T 6072.1-2000规定的方法修正柴油机功率后折算的电功率，但此电功率最大不得超过发电机的额定功率。

2.机组在下列条件下应能输出规定功率（允许功率修正）并可靠地工作。

a) 海拔高度不超过4000m。

b) 环境温度为（5～40）℃。

c) 空气相对湿度为90％(25℃时)。

当试验海拔高度超过1000m(但不超过4000m时)，环境温度的上限值按海拔高度每增加100m降低0.5℃修正。

3.机组只适宜在室内或具有避免日晒雨淋的场合使用（有防雨性能的箱式机组除外），机组不适宜在空气中带有导电尘埃、腐蚀性气体的场合使用。

3．警告与安全3.1 警告1.机组安装和移动时，须小心轻放，不得碰撞或翻转。

2.机组操作人员须遵守各项安全操作规程，包括操作手册和设备上的警示标识，否则有可能造成机组和人身的损害。

柴油发电机使用说明书1. 概述柴油发电机是一种常见的发电设备，利用柴油燃料进行燃烧，通过内燃机的工作原理产生动力，从而驱动发电机发电。

本使用说明书将详细介绍如何正确操作和维护柴油发电机，以确保其正常运行和延长使用寿命。

2. 安全注意事项在操作柴油发电机之前，请务必阅读以下注意事项，并严格遵守：1) 在使用发电机前，确保周围环境通风良好，并远离易燃物品。

2) 在加注柴油时，务必使用指定的燃油，并遵循相关的操作规程。

3) 在操作发电机时，禁止吸烟或使用明火。

4) 如果发现任何异常情况，如燃油泄露、异味或异常声音，请立即停止使用，并及时联系专业技术人员进行维修。

3. 启动和停机操作3.1 启动发电机：- 确保发电机与电源的连接正常并接地。

- 检查燃油油位是否充足，燃油供应管路是否畅通。

- 打开燃油供应阀门，并调整至合适的位置。

- 按下发电机的启动按钮，等待发电机稳定运行后，将负载逐渐连接。

3.2 停止发电机：- 断开负载并缓慢减小负载至零。

- 按下发电机的停机按钮，待发电机完全停止后，关闭燃油供应阀门。

- 断开发电机与电源的连接，并进行相应的安全处置。

4. 维护和保养4.1 定期检查燃油油位，并根据使用情况及时补充燃油。

4.2 每200小时更换一次机油，并清洗机油滤清器。

4.3 定期检查并清洗发电机的进气和冷却系统，确保畅通无阻。

4.4 定期清洗和维护发电机的电气连接部分，避免接触不良引发故障。

4.5 每500小时进行一次高压电缆和绝缘电缆的绝缘测试，确保安全可靠。

4.6 如果长时间不使用发电机，请关闭燃油供应阀门，并做好防尘和防潮措施。

5. 故障排除5.1 发电机无法启动：- 检查燃油油位，确保充足。

- 检查燃油供应管路是否畅通。

- 检查电源连接是否正常，并排除电源故障。

5.2 发电机功率不稳定或无法满负荷工作：- 检查负载是否过大，适当减小负载。

- 检查燃油供应是否充足。

- 检查机油是否需要更换。

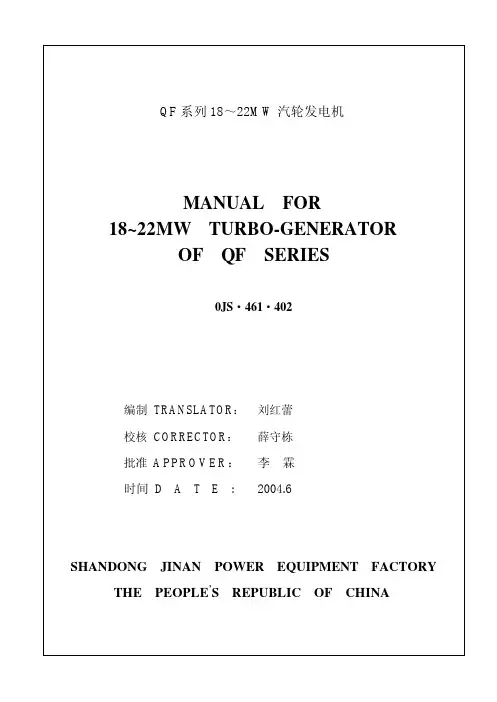

QF系列18～22MW汽轮发电机安装使用维护说明书MANUAL FOR18~22MW TURBO-GENERATOROF QF SERIES0JS・461・402　编制 TRANSLATOR：　刘红蕾　 校核 CORRECTOR： 薛守栋　 李　霖批准　APPROVER：时间D A T E: 2004.6山东济南发电设备厂SHANDONG JINAN POWER EQUIPMENT FACTORY THE PEOPLE’S REPUBLIC OF CHINA目录Content1.概述第 2 页General2.安装地点及使用条件第2 页Installation site and working conditions3.结构说明第 4 页Structure introduction4.安装说明第 12 页Installation5.使用说明第 18 页Operation6.维护检修说明第 26 页Maintenance7.无刷励磁机使用维护说明 第33 页Brushless Exciter type Operation and Maintenance Instruction 8.保证期第 40 页Guarantee period1. 概述本系列汽轮发电机为QF系列18～22MW空冷三相两极交流同步发电机，额定转速为3000r/min，频率为50Hz。

发电机设计为封闭循环通风系统，径向双流式通风系统。

发电机型号：如QF(NW)-18-2型，QF代表空冷汽轮发电机，18代表容量18兆瓦，2-代表2极,N 代表双支点，W代表无刷励磁方式。

本系列发电机有无刷励磁和静止励磁两种励磁方式供选择。

此系列汽轮发电机的旋转方向，从汽轮机端看为顺时针方向。

GeneralAll this series of Air-Cooled turbo-generators are three-phase, two-pole, synchronous generators whose powers range from 18 MW to 22 MW. Their rated speed and frequency are 3000r/min, 50Hz. The design of generators is closed and circular aeration system and radial double-flow aeration system. Generators model: For example QF(NW)-18-2, QF means Air-Cooled turbo-generators, 18 means Power is 18MW, 2 means 2 poles, N means two supports, W means Brushless Exciter type. This series of generators have two Exciter types, brushless exciter and static exciter. All this series of generators clockwise rotate when looking from driving-end.2. 安装地点及使用条件Installation site and working conditions:2.1 安装地点海拔不超过1000米。

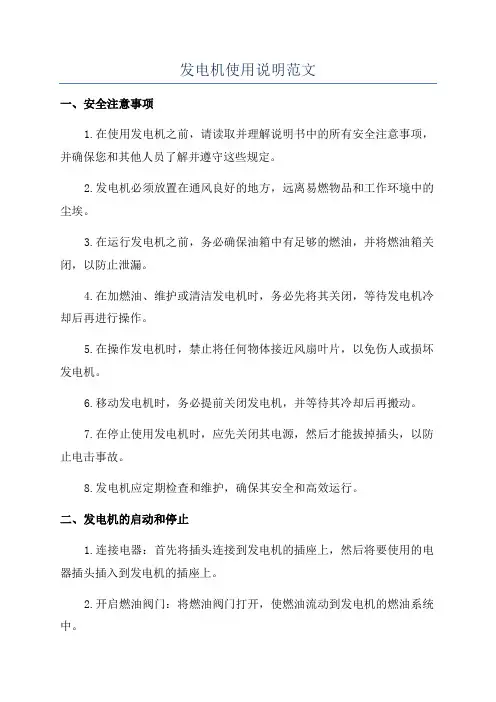

发电机使用说明范文一、安全注意事项1.在使用发电机之前，请读取并理解说明书中的所有安全注意事项，并确保您和其他人员了解并遵守这些规定。

2.发电机必须放置在通风良好的地方，远离易燃物品和工作环境中的尘埃。

3.在运行发电机之前，务必确保油箱中有足够的燃油，并将燃油箱关闭，以防止泄漏。

4.在加燃油、维护或清洁发电机时，务必先将其关闭，等待发电机冷却后再进行操作。

5.在操作发电机时，禁止将任何物体接近风扇叶片，以免伤人或损坏发电机。

6.移动发电机时，务必提前关闭发电机，并等待其冷却后再搬动。

7.在停止使用发电机时，应先关闭其电源，然后才能拔掉插头，以防止电击事故。

8.发电机应定期检查和维护，确保其安全和高效运行。

二、发电机的启动和停止1.连接电器：首先将插头连接到发电机的插座上，然后将要使用的电器插头插入到发电机的插座上。

2.开启燃油阀门：将燃油阀门打开，使燃油流动到发电机的燃油系统中。

3.打开发电机的开关：将发电机的开关或按钮打开，以启动发电机。

4.发电机的冷却：启动发电机后，应等待一段时间使其冷却，以确保其正常运行。

在这段时间内，发电机的负载不应过大。

5.停止发电机的操作与启动时的操作相反：先关闭燃油阀门，然后关闭发电机的开关。

三、维护保养1.燃油：定期检查燃油的质量和量。

如果燃油质量不佳，应更换燃油，并清洁燃油系统。

2.机油：定期检查机油的质量和量。

如果机油质量不佳，应更换机油，并清洗或更换机油滤清器。

3.空气滤清器：定期清洁或更换空气滤清器，以保持引擎的良好通风。

4.冷却系统：定期检查和清洁冷却系统，确保散热器的良好工作。

5.点火系统：定期检查和维护点火系统，以确保电路的良好连接和点火效果。

6.蓄电池：检查和维护蓄电池，确保其电量充足，并清洁和固定蓄电池接线端子。

7.起动器和发电机：定期检查和维护起动器和发电机，以确保其正常运行。

四、故障排除1.无法启动发电机：检查燃油和机油质量和量是否正常，确保电源连接良好，并检查是否正常供电。

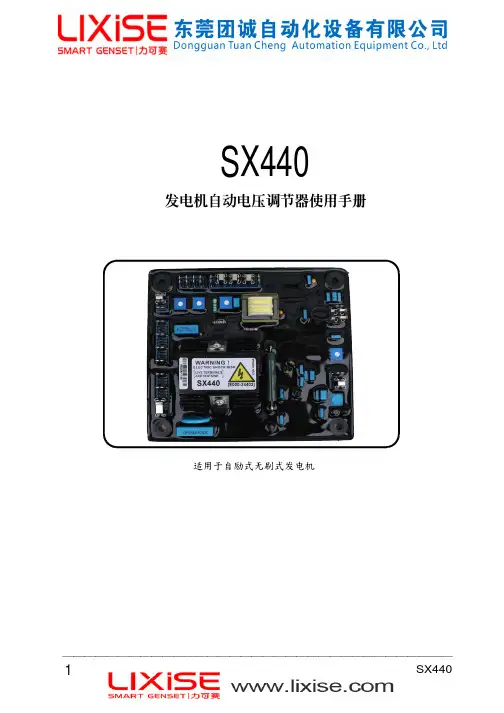

SX440發電机自動電壓調節器使用手冊1. 技術參數检测与检测与电源电源电源输入输入 电压 190 ~ 264 V AC 单相二线 电压建立 在A VR 输入端子需剩磁电压5 V AC 以上频率 50/60 Hz 以跨接铜片设定 消耗功率 最大12 Watt输 出 电压 207 V AC 输入时 最大90 VDC 低频保护 出厂预设：95% Hz 电流 连续4A ，非连续为10秒内10A 斜率：下降至30 Hz 时为170%电阻 最小15 Ohm电压修正 最大输入：±5 VDC调压精度 < ±1% (发动机转速变动在4%内) (模拟输入) 灵敏度：每1VDC 可调节5%发电机电压 温差稳定度 每℃变化，电压漂移0.05%输入电阻：1K Ohm 外部电压调节 用1K Ohms 1 Watt 电位器时为±8% 电流补偿 负 载：10 Ohm电压缓慢建立时间 2秒尺 寸 150mm L * 135mm W * 40mm H DROOP 无功调差 最高灵敏度0.07A 对应5%压降(PF=0时) 重 量 418公克 ± 2%最大输入0.33A2. 接線2.1 K1、K2：为磁场开关，不使用时须短路跨接. 2.2 P2、P3：为磁场电源输入端子. 2.3 3、2：为检测电源输入端子.2.4 1、2：为外接VR ，不使用时须短路跨接. 2.5 、 ： 磁场+端、 磁场−端. 2.6 S1、S2：DROOP CT 输入端.2.7 A1、A2：V AR / PF 控制输入(V / TRIM). 2.8 AB 、C ：90KW 以下 A 、C 跨接，90KW~ 550KW B 、C 跨接，550KW 以上 A 、B 跨接. 2.9 J1 ~ J8：选择跨接线2-3、4-5、6-7. (如图二) 2.10 建议使用一较高遮断容量之保险加装于励磁场电源，熔丝容量须依实际满载励磁场电流的120%.注意!! 熔丝熔丝加装位置须能有效切断励磁加装位置须能有效切断励磁场回路场回路，，且勿与励磁场串接.3. 調節3.1 低频调节 (U/F).3.1.1 在50Hz 使用时，将 “跨接线” 插于COM 与50Hz 之间，在60Hz 使用时，将“跨接线” 插于COM 与60Hz 之间. 3.1.2 U/F 旋钮为设定低频保护之频率拐点值，其设定步骤为：(1) 使发动机启动，且电压建立.(2) 调节发动机转速至所须之低频值.(3) 缓慢调节U/F 旋钮，使低频保护红色LED 灯亮起即可 (出厂预设50Hz 时45Hz 、60Hz 时55Hz)。

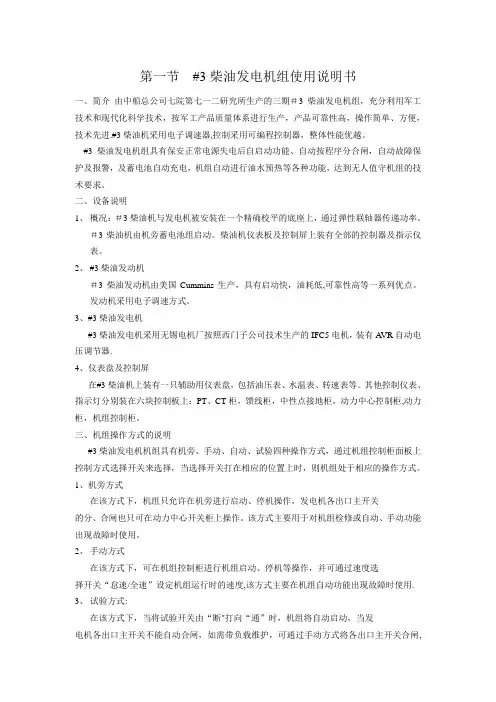

第一节#3柴油发电机组使用说明书一、简介由中船总公司七院第七一二研究所生产的三期＃3柴油发电机组，充分利用军工技术和现代化科学技术，按军工产品质量体系进行生产，产品可靠性高，操作简单、方便，技术先进.#3柴油机采用电子调速器,控制采用可编程控制器，整体性能优越。

#3柴油发电机组具有保安正常电源失电后自启动功能、自动按程序分合闸，自动故障保护及报警，及蓄电池自动充电，机组自动进行油水预热等各种功能，达到无人值守机组的技术要求。

二、设备说明1、概况：＃3柴油机与发电机被安装在一个精确校平的底座上，通过弹性联轴器传递功率。

＃3柴油机由机旁蓄电池组启动。

柴油机仪表板及控制屏上装有全部的控制器及指示仪表。

2、#3柴油发动机＃3柴油发动机由美国Cummins生产，具有启动快，油耗低,可靠性高等一系列优点。

发动机采用电子调速方式。

3、#3柴油发电机#3柴油发电机采用无锡电机厂按照西门子公司技术生产的IFC5电机，装有A VR自动电压调节器.4、仪表盘及控制屏在#3柴油机上装有一只辅助用仪表盘，包括油压表、水温表、转速表等。

其他控制仪表、指示灯分别装在六块控制板上：PT、CT柜，馈线柜，中性点接地柜，动力中心控制柜,动力柜，机组控制柜。

三、机组操作方式的说明#3柴油发电机机组具有机旁、手动、自动、试验四种操作方式，通过机组控制柜面板上控制方式选择开关来选择，当选择开关打在相应的位置上时，则机组处于相应的操作方式。

1、机旁方式在该方式下，机组只允许在机旁进行启动、停机操作，发电机各出口主开关的分、合闸也只可在动力中心开关柜上操作。

该方式主要用于对机组检修或自动、手动功能出现故障时使用。

2、手动方式在该方式下，可在机组控制柜进行机组启动、停机等操作，并可通过速度选择开关“怠速/全速”设定机组运行时的速度,该方式主要在机组自动功能出现故障时使用. 3、试验方式:在该方式下，当将试验开关由“断"打向“通”时，机组将自动启动，当发电机各出口主开关不能自动合闸，如需带负载维护，可通过手动方式将各出口主开关合闸,使发电机带负荷运行。

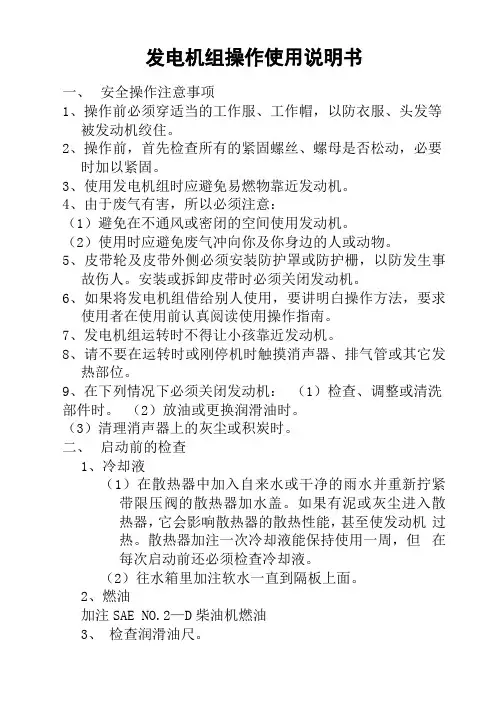

发电机组操作使用说明书一、安全操作注意事项1、操作前必须穿适当的工作服、工作帽，以防衣服、头发等被发动机绞住。

2、操作前，首先检查所有的紧固螺丝、螺母是否松动，必要时加以紧固。

3、使用发电机组时应避免易燃物靠近发动机。

4、由于废气有害，所以必须注意：（1）避免在不通风或密闭的空间使用发动机。

（2）使用时应避免废气冲向你及你身边的人或动物。

5、皮带轮及皮带外侧必须安装防护罩或防护栅，以防发生事故伤人。

安装或拆卸皮带时必须关闭发动机。

6、如果将发电机组借给别人使用，要讲明白操作方法，要求使用者在使用前认真阅读使用操作指南。

7、发电机组运转时不得让小孩靠近发动机。

8、请不要在运转时或刚停机时触摸消声器、排气管或其它发热部位。

9、在下列情况下必须关闭发动机：（1）检查、调整或清洗部件时。

（2）放油或更换润滑油时。

（3）清理消声器上的灰尘或积炭时。

二、启动前的检查1、冷却液（1）在散热器中加入自来水或干净的雨水并重新拧紧带限压阀的散热器加水盖。

如果有泥或灰尘进入散热器，它会影响散热器的散热性能，甚至使发动机过热。

散热器加注一次冷却液能保持使用一周，但在每次启动前还必须检查冷却液。

（2）往水箱里加注软水一直到隔板上面。

2、燃油加注SAE NO.2—D柴油机燃油3、检查润滑油尺。

如油平面低于油尺上的标注油面，要加入润滑油至到油尺上的上标。

如果发动机里的润滑油太脏，要全部倒出重新加注。

4、排空气当发动机第一次发动或中途加油，一定要按以下步骤排尽燃油系统中的空气。

(1)扳动开关手柄从“}'到“O" 20秒后再启动发动机。

(2)将发动机的燃油开关手柄至于“0”位。

5、空气滤清器拧松压板，检查是否清洁。

三、启动1、手摇启动发动机步骤：(1)把变速杆至于“RUN”位置。

(2)摇动启动手柄，转一小转感到有阻力时，如果启动手柄如图A所示，则继续在图8位置插上摇杆。

(3)接着，如图所示边转动摇杆同时左手扳动减压手柄，当感觉发动机转的比较轻时，放开减压手柄，同时多给启动手柄一些转动力，发动机将会启动。
