河北BSC NWI-E调测报告V1.01.NWI-E加电在更新的GB over IP解决方案中，NWI-E作为Summit48si的替代产品已经集成在BSC 框内，但逻辑上相对独立，NWI-E内置Extreme XOS系统，BSC只负责对其供电，并不能直接对该板定义数据，网管也是分开的。
因BSC加电时NWI-E会同时启动，所以在加电前请确保两块NWI-E板的互联端口（按Solution上定的是port 9和port10）没有插线，不然会因环路导致广播风暴，进而影响到APG和CP的状态。
对此IE设计文件上也有特别说明：“Port 9和Port 10的连线由工程人员调测时负责插上”2.NWI-E调测线调测NWI-E的线一侧为2个DB-9母头（经测试只有其中一个可用），一侧为爱立信专有的20针脚母头，线体为黑色（如下图所示），由于该线缆较长并不方便携带，建议将该线缆放在BSC下方空地，供调测时使用。
3.NWI-E登录通过Console口登录到NWI-E之前，请将SecureCRT参数项XON/XOFF项打勾，出现Login 提示符后输入用户名“admin”，密码为空（password提示符直接按回车），即可进入Extreme XOS系统。
4.SCB-RP连线情况目前BSC中的SCB-RP/4板已经集SCB-RP/3和GESB于一身，除对机框供电外，还提供交换功能，机框之间通过SCB-RP/4上的端口互联就可以相互通信。
Summit48si + CP55的解决方案，GEM/eGEM间连线如下图所示：（为了清晰只画了单边连线）特点：每个GEM的SCB-RP/4都通过以太网线（灰色线体，金属母头）和eGEM的SCB-RP/4相连，然后由eGEM的SCB-RP/4出一个端口和Summit48si相连（所用的线缆一端为特制金属头，一端为以太网水晶头），这样eGEM不但可以和每个GEM通信，GEM中的GPHB 板（以前是RPP板）所承担的GB业务也可以通过eGEM的SCB-RP/4转发到Summit48si 那里。
爱立信RBS6601基站调测流程1．工具及软件笔记本电脑一台，必须带串口或USB转串口OMT线缆和读卡器以下是串口和水晶头转接数据线的做法：（水晶头的1，2，3与九针头母头5，3，2互接）2．电脑操作系统及应用软件的安装配置笔记本操作系统：Windows 2000 professional /Windows XP/Windows Vista注：OMT 最好不要安装在Windows7操作系统上OMT版本：RBS6601基站的集成测试所使用的OMT软件版本为R41H。
需要灌入CF卡的版本为29E。
3．硬件状态检查电源状态检查检查电源的类型，直流电还是交流电，电压是否正常。
（6601设备最好使用C32以下的空开或熔丝）。
硬件配置检查站型是否和设计文件一致扇区的配置是否和设计一致传输状态检查确认传输类型是否和设计文件一致传输线是否安装完成确认传输是否已连通4．本调及挂站串口线的一端连笔记本USB接口，另一端连RBS6601数字单元（DUG）上的LMT A 口。
其中CF卡是在BUG单元的侧面，需要用T-20把BUG拆出取卡。
RBS6601设备一般有3*4和3*8这2种配置。
不同的配置在硬件安装上也略有不同，下面将分别说明两种配置的硬件安装方面的区别和创建IDB的区别。
IDB的创建——配置为900MHZ，RUS载频数为3*4,机柜为66013*4的配置中，室外RRU单元3个，每个小区一个。
室内MU单元的BUG单元也只需要一个。
选择机柜型号，电源类型。
请根据现场情况，千万不能定错机柜及电源。
配置完成后点击“OK”确认。
机柜选择完成，开始选择antenna sector setup(天线扇区设置)，点击New按钮。
选择本扇区RUS型号(RBS6601机柜900MHZ，RUS载频数为3*4为例)，如下图所示。
配置完成后点击“OK”确认。
在最初的Create IDB确认配置，点击OK。
弹出配置各个扇区的TRX个数的界面，完成后“OK”确认。
一.每次接site必做Step4 cabx1.远程登录站点，使用OAM地址（IP地址）=moshell 200.86.246.10（SITE IP地址）会自检IP CONTACT,如果没有问题，会显示如下信息2.加载所有MO信息=lt allMO信息加载完毕，显示loaded MO个数和total MO个数3.查看site当前告警=Alt查询结果，当前站点有2个告警，that contrals external alarms.power and climate HW, cabinetIdetifier为没有装外部告警模块装外部告警模块M NTP system time sync fault为没有连接OSS告警处理方法Solution：1.LinkFailure =将RRU上下电即可2.ResourceConfigurationFailure=小区配置有问题，小区起不来3.ServiceUnavailable=S1接口连接失败，查询MME的IP地址是否设置正确，本次是因为MME的IP设置错误。
4.查看cell状态=st cell查看RRU,SECTOR命令都类似：ST RRU/ST SECTOR该site有1个cell，第一条为cell对应硬件地址和配置第二条显示cellid=CQL_40004_1，PROXT=813，状态为unlocked和enabled二．优化常用修改参数命令：1.找power对应参数=GET . POWER会输出很多参数，我们只关心如下Cell max transmissionpower=430dBmPartofsectorpower=100；CQL40004_1该小区分到了sector功率为100% confOutputpower=20; CQL40004_1小区输出功率为20wsectorpower=20；CQL40004_1对应sector输出功率为20W我们修改功率，只修改confOutputpower2.修改cell功率2.1修改cell功率前，必须先毙掉cell，sector毙掉cell=bl cell，选择“Y”毙掉cell=bl sector，选择“Y”2.2 修改cell confoutputpower功率=set SectorEquipmentFunction=1 confOutputPower 20 SectorEquipmentFunction=1；修改对应MOconfOutputPower 20；修改cell功率为20W输入后，Moshell会询问是否修改confOutputPower，选择”Y”修改cellpartOfSectorPower功率为90%=setEUtranCellTDD=CQL40004_1partOfSectorPower902.3修改cell功率后，再解放cell，sector解放cell=deb cell解放sector=deb sector备注：解放sector速度会比较慢，请等待3.查看频点=get . earfcn目前site频点为390504.修改频点4.1毙掉cell=bl cell4.2 查看对应MO可执行的命令=acl EUtranCellTDD=CQL40004_1EUtranCellTDD=CQL40004_1下可执行操作为changeFrequency4.3修改CQL40004_1频点=acc EUtranCellTDD=CQL40004_1 changeFrequency; moshell问是否执行，选“Y”备注：修改频点等大操作，命令为ACC,普通修改为Set输入修改频点值391504.4解放小区=deb cell5.修改QRX接入门限5.1 查询QRX对应参数=GET . QRX（每个操作都应该毙解cell，以后的笔记中省略该步骤）查询结果，qRxLevMin和qRxLevMinOffset可修改5.2修改qRxLevMin为-140（默认值）6.查询不清楚参数的含义=mom . pZeroNominalPucch; 查询pZeroNominalPucch参数含义pZeroNominalPucch参数的含义，range范围，默认值7.修改上行信道功率7.1 获取PZERO对应可执行操作, 上行控制和共享信道功率PZERO可执行的修改的参数为pZeroNominalPucch，pZeroNominalPusch，上行控制和共享信道功率7.2 修改上行控制信道功率= set EUtranCellTDD=CQL40004_1 pZeroNominalPucch -117把EUtranCellTDD=CQL40004_1的Pucch功率改为-1177.3修改上行共享信道功率= set EUtranCellTDD=CQL40004_1 pZeroNominalPusch -117把EUtranCellTDD=CQL40004_1的Pusch功率改为-1178.修改CFI8.1获取CFI对应可执行操作=GET . CFI8.2 CFI参数含义，默认CFI=0为自适应带宽的格式，CFI=1对应2个control symbol8.3 修改CFI=5;为根据UE个数自适应改变control symbol个数的模式=set EUtranCellTDD=CQL40004_1 pdcchCfiMode 59.修改传输模式9.1获取transmissionMode对应可执行操作=get . transmissionMode当前传输模式为3transmissionMode的解释9.2修改为常用传输模式2,3,7,810.修改PCI信息10.1 获取PCI信息=get . cellidPCI 2个参数，CELLIDGROUP=166和CELLID=0; PCI=166*3+0=49810.2修改CELLIDGROUP=16711.修改时隙配比11.1查看时隙配比=get . subframe该站点特殊子帧pattern=7，时隙子帧配比=2（默认3:1）subframeAssignment=1（2:2）；subframeAssignment=2（3:1）11.2修改时隙配比为1（2:2）=set1 NTLE6A854 subframeAssignment 2（微站使用SET命令，宏站使用SET1，且只能对整个site不能对单个cell修改）12.查看底噪12.1定义了IntferenceScanner统计，pmRadioRecInterferencePwr这个测量值12.2激活定义好的测量scanner状态=pdeb IntferenceScanner激活后，IntferenceScanner为active状态12.3查看定义的统计=PST, IntferenceScanner为active状态12.4查看site实际底噪= pget . pmRadioRecInterferencePwr$pmRadioRecInterferencePw i[16]为底噪打点分布区间，本站多分布在【3】12.5查询pmRadioRecInterferencePwr参数含义= pmom . pmRadioRecInterferencePwr$16个区间对应的N+I分布值，【3】区间为-119~-118；一般N+I在=-106以上才有问题，不正常【11】正确情况，底噪应该多分布在【0】~【4】附录：可直接copy以下命令到moshell，进行底噪测试pcr IntferenceScanner EUtranCellTDD pmRadioRecInterferencePwrpdeb IntferenceScannerpstpget . pmRadioRecInterferencePwr$pmom . pmRadioRecInterferencePwr$13.添加系统常量13.1 找到管理系统常量的MO=PR SYSYEM; 此处为790 ENodeBFunction=1,SystemConstants=113.2查看该MO,ENodeBFunction=1,SystemConstants=1底下，可执行的操作；添加（Write）/删除（Reset）13.3增加一个系统常量= acc ENodeBFunction=1,SystemConstants=1 writeSystConst13.4 给新的系统常量赋值，name=220，value=15013.5 查看新的系统常量是否写正确=get ENodeBFunction=1,SystemConstants=1这里name=220，value=150的新系统常量已经写入实际用例：解决创意终端解调问题，增加该系统常量前，创意终端速率有毛刺，不平稳，增加该系统常量，速率平稳14.删除系统常量14.1 pr system14.2 acl ENodeBFunction=1,SystemConstants=114.3 acc SystemConstants=1 reset SystConstMoshell会提示删除的系统常量名，这里name=22015.查看历史告警查看历史告警=lga输入密码=rbslga -s 20130401 //查询历史操作，例如本指令是查20130401之后的操作查看链接失败的告警= lga | grep LinkFailure16.查看历史操作查看历史操作=lgolgo -s 20130411 //查询历史操作，例如本指令是查20130411之后的操作17.创建CV,备份; 基站配置倒回17.1查看以前的CV =CVLS查询到以前的一个CV范例17.2创建CV=CVMS 20130416(CV文件名)17.3倒回一个CV=CVSET 20130416(CV文件名)17.4 倒回CV后，重启基站，则基站会安装该CV配置进行重启和配置=ACC 0 MANUALRESTART17.5删除CV=CVRM 20130416(CV文件名)17.6 确认当前CV=CVLS；是否为需要倒回的CVExecuting: 20130415_before//是需要倒回的CV，CV名20130415_before18.重启基站18.1 查询ManagedElement=1这MO下可执行操作，manualRestart=ACL 018.2 重启基站=ACC0 manualRestart18.3可选择0~3重启方式，0为热启动，只重启软件，2为冷启动，重启软件+硬件；常用0,218.4选择重启原因，一般选3=UNPLANNED_O_AND_M_ISSUE18.5输入具体重启信息，这里为test测试18.6 检查基站重启进度=POLU，如果有文件出错，会停在当前文件备注：POL，也可以检查进度，但它不论出错都会执行完毕18.7检查基站重启进度，如果重启完毕，返回如下检查基站重启进度，如果重启在进行中，返回如下18.8确认当前CV=CVLS；是否为需要倒回的CVExecuting: 20130415_before//是需要倒回的CV，CV名20130415_before19.查看小区下附着的UE数量（UE成功attached在该小区）= UE print -admitted20.查看系统信息（SI）的周期= get . sip //SI单位为frame(10ms)21.从网络结构上来看，查看板子的状态=ST PLUG该站有1个RRU,能看到硬件地址，状态，如用ST RRU，只能看到RRU状态，不能看到地址22.查看硬件状态= cabx宏站为DUL21，微站为DUL20；可看见RRU硬件位置，是否ON，有无FAULT；CELLID, PCI可见23.查看MME状态=ST MME24.查询命令用法=H+命令；范例=H SET1(查询SET1命令用法)SET1用于以下4个MO修改=tac, frameStartOffset, subframeAssignment, specialSubframePattern25.重启RRU25.1找到RRU板子位置=ST PLUG，这里位置为18725.2查看RRU板子上可执行操作=ACL 187(RRU板子位置)25.3重启RRU=ACC 187 RESTARTUNIT(187=RRU板子位置)25.4 查看RRU是否已经通=ST PLUG26.修改加密算法26.1查看加密算法优先级=get . algori26.2修改加密算法=SET SecurityHandling=1 cipheringAlgorithms 027.查看CELL根序列= get . rootseq每个cell都有一个rachRootSequence，SSV报告需要填写28．加载，加扰上行扰码需要加信号发生器；一般为下行加扰/加载28.1 查询是否加扰=GET . AILG加扰feature=false，加扰=false28.2查看site是否创建了AirIfLoadProfile这个MO=PR AirIfLoadProfile范例为已经创建AirIfLoadProfile，如果没创建，则返回为空，需要自己创建AirIfLoadProfile28.3创建MO, AirIfLoadProfile=CR ENodeBFunction=1,AirIfLoadProfile=1检查MO, AirIfLoadProfile是否创建成功=PR AirIfLoadProfile28.4 Set EUtranCellTDD ailgRef ENodeBFunction=1,AirIfLoadProfile=128.5 激活加扰/加载的feature=Set . featureStateAilg 128.6设置DL loadLevel 为70%，根据不同的需要也可以设置为其他的值=Set . dlPrbLoadLevel 7028.7做个CV，名为active_ailg= cvms active_ailg（此步骤可省略）28.8 解放该小区=DEB EUtranCellTDD=CQL40004_128.9 激活加扰=Acc EUtranCellTDD=CQL40004_1 startAilg备注：必须在cell active下修改alig，每次闭小区（bl EUtranCellTDD=XXX）或者站点重启，这个时候小区扰码已经关闭，都要重新执行acc EUtranCellTDD=XXX startAilg 才能再启动其实每次闭小区的时候都给自动去扰码了激活后，ailgActivetrue29.获取SITE FEATRUE功能信息= get . feature会显示site所支持的feature和是否激活30．修改小区inactive timer30.1查询inactivity timer的配置=get . timer30.2修改inactivity timer为最大86400=SET Rcs=1 tInactivityTimer 8640031. PING IP31.1查MME PROXY=acl . ping752为OMM的proxy，760为MME proxy31.2查MME IP地址=get 760（MME PROXY）31.3 PING MME IP=ping 100.86.246.10备注：不能识别大写，只能小写32.查询site到核心网路由32.1查SITE 接口=get . interfaceIPinterface=1为OAM地址，IPinterface=2为业务地址查询IPinterface=1OAM路由=get hernet=1,IpInterface=133.查看8通道天线feature是否激活= get . oct33.1激活8通道天线feature=set Licensing=1,OptionalFeatures=1,OctAntUlPerfPkg=1 featureStateOctAntUlPerfPkg 134.查看2通道天线feature是否激活= get . dualant34.1激活/关闭2通道天线feature= set Licensing=1,OptionalFeatures=1,DualAntDlPerfPkg=1 featureStateDualAntDlPerfPkg 0（1为激活）35.修改TAC35.1查询cell TAC号=GET . TAC35.2修改CELL的TAC=SET 813 TAC 1(CELL PROXY=813，TAC=1)36.修改小区PCI36.1.获取小区PCI信息=get . physic36.1修改cell 的physicalLayerCellIdGroup=setEUtranCellTDD=CQL40004_1 physicalLayerCellIdGroup 165备注：不能直接修改cellid，因为cellid的范围只有0-2，会和同站其他小区冲突，只能先修改physicalLayerCellIdGroup36.2 改physicalLayerCellIdGroup后，再改physicalLayerSubCellId=set EUtranCellTDD=CQL40004_1 physicalLayerSubCellId 1。

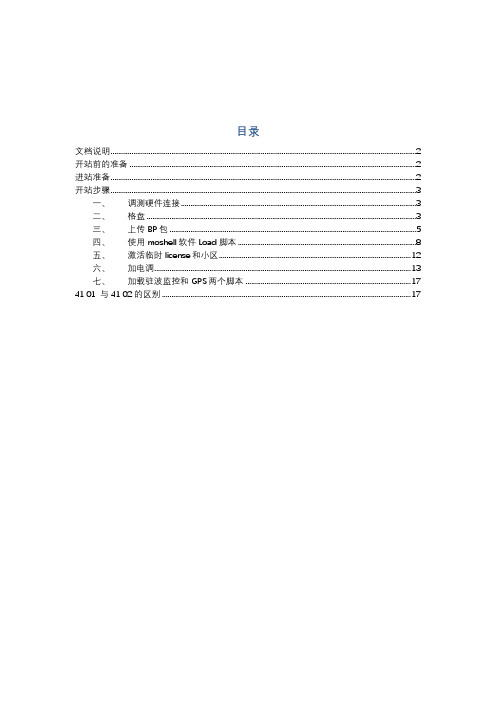

目录文档说明 (2)开站前的准备 (3)进站准备 (3)开站步骤 (3)一、调测硬件连接 (3)二、格盘 (4)三、上传BP包 (6)四、使用moshell软件Load脚本 (9)五、激活临时license和小区 (13)六、加电调 (15)七、加载驻波监控和GPS两个脚本 (20)41 01 与41 02的区别 (20)LTE的开站流程，公司内已经很多了。
北京联通项目有一些特殊性，比其他省市项目，操作要复杂，毕竟是首都嘛！我的这篇文档，是根据北京联通FDD-LTE项目整理而来，供大家参考。
文档说明设备：爱立信RBS6601 DUS41 02或者01RU：RRUL12 B3天线：2通道天线配置：S111开站前的准备1、检查需要的软件：Moshell（至少是10.0g的版本）、超级终端、Total Commander、UE。
2、检查是否拿到项目匹配的BP包（注：目前北京联通项目用的BP包是L14A）3、检查是否拿到脚本。
4、硬件准备：笔记本电脑一台、调测线一条（调测线做法详见文档《DUS31_41 调测线线序图》）、USB转串口线一条、光纤法兰盘一个（或方方光纤一条）。
5、关闭电脑的杀毒软件，防火墙及电脑无线网。
尤其是WIN7系统，防火墙必须关，否则Total Commander连不上基站。
进站准备1、检查硬件设备是否完好；2、检查能否正常加电；3、检查传输光缆是否连接好；4、检查GPS是否安装好。
开站步骤一、调测硬件连接将LTE专用调测线一端连接到DUS41的LMT口上，另一端接到笔记本电脑的串口（经过USB转串口）和网口上。
二、格盘1、打开超级终端，如下图所示：2、随便取一个名称，如Test，然后点击【确定】，如下图所示：3、选择对应的串口，一般超级终端会自动识别，然后点击【确定】，如下图所示：4、点击【还原默认值】，配置好参数，将出现如下界面：5、然后点击【确定】，如下图所示：6、按下【回车键】，将出现如下界面：7、超级终端提示输入用户名和密码，先后输入rbs，【回车】后，开始调测。
爱立信A Over IP技术探讨作者：韦伟标来源：《中国新技术新产品》2013年第18期摘要：本文旨在探讨GSM网络IP化进程的关键环节A口IP化改造的实现原理和方式，并对实现以后的各种优势和典型应用进行探讨和分析。
关键词：IP化；A接口；AOIP中图分类号：TM71 文献标识码：A1 背景和目标A接口：BSC与MSC SERVER间接口。
A接口现状：A接口基于TDM承载：（1）BSC信令面通过信令网关SG（内置在MGW 中）连接MSC SERVER。
（2）BSC用户面连接MGW（TDM承载）。
A接口IP化：BSC信令面直连MSC SERVER；BSC用户面连接MGW（IP承载）。
2 AOIP关键技术关键技术一：升级时，同一BSC同时支持AoIP和AoTDM；BSC保留现有的TDM传输硬件，仍旧支持AoTDM；通过软件升级和增加IP传输接口板，实现支持AoIP，简称双栈。
优点：TDM承载做为IP承载的备份和AoTDM到AoIP的平滑过渡。
关键技术二：TrFO。
Transcoder Free Operation的缩写，是一种带外的协商机制，可通过MSC SERVER间信令进行协商，使网络可以在呼叫建立前对Codec的类型和模式进行协商，经协商后，移动用户之间的呼叫可以完全不经过TC转换。
优点：不需要TC资源，从而节省了TC资源及其带来的功耗；提高话音质量等。
A接口IP化之后，A接口支持压缩编码解码，就可以TrFO呼叫。
关键技术三：MGW多连接和MGW优选。
A接口IP承载时，可在不占用冗余传输资源的情况下，实现MGW用户面容灾。
3 A接口IP化组网情况A接口IP化的组网方式：中国移动规范规定同局址业务系统的CS域接口应共用CE，不与PS域接口和CM-IMS系统共用CE，即BSC AoIP接口与Gb over IP接口物理分离，分别连接CS CE和PS CE；IP专网通过统一的CS信令VPN和CS媒体VPN（即共用软交换信令VPN和媒体VPN）分别承载A、Iu-CS、Iur-g+、Nc、Mc、Nb接口的信令和媒体流量。
BSC调测流程适用版本BSC APG43(AGM018)&CP55(07B_CPA3_IPA18)开局篇一、准备工作准备相关文件，由客户提供新建局的SID(Site Installation Documentation)和设计文件；爱立信提供新建BSC的硬件DT(C3A)；自备工具，包括：万用表，T8的内六角螺丝刀，一字螺丝刀，斜口钳等。
其他后续需要提供给我的文件数据总结如下：__________________________________________________________________________二、检查硬件1．检查地址塞儿是否拨至正确位置。
SID-Allocation of Strap Connectors04 02 01 00 00 00 00 09 0200 02 03 00 03 04标黄色的是brno=magno2．检查风扇告警线（v.24）检查选组线检查电源线是否放至正确位置3．对照c3a ，有无缺漏安装电路板、各种连线等。
看各块板子是否都插对了位置，连线是否正确。
__________________________________________________________________________三、加电首先确认MAU板子电源开关拨至OFF 0（0 OFF或1 ON）。
检查风扇框内没有扎带等杂物。
测量电压：将万用表打到直流200V,用万用表对所有的电源插头进行电压测量，正极接1,负极接2（红1黑2）。
未加电时,都应有感应电压，感应电压不能为0，否则可能短路；加电后，正常的电压值范围为-54.7V到-53.7V。
如果加电后无电压差,说明无电压加载,须检查配电屏或电源电缆。
打开一个配电屏开关，测量对应电源插头的电压，有时电源标签与实际连接不符。
加电：首先把所有风扇框加电；然后将按先后顺序将机框00 02 03 04加电，一般先左后右；然后01机框加电（包含APG43&CP55的机框），此机框必须先左后右；等十几分钟后，将MAU PWR开关拨至ON 1。
目录一、RNC 3810概述： (2)二、硬件调测 (6)1.调测工具要求（包括硬件及软件工具要求） (6)2.调测时间要求 (6)3．实施流程（图表形式） (7)4．操作步骤 (7)5．实施过程的故障记录及解决方法 (10)6、测试心得 (11)三、联网功能测试 (11)1.概述 (11)2.调测工具要求（包括硬件及软件工具要求） (11)3.调测时间要求 (12)4.实施流程（图表形式） (13)5.操作步骤 (13)6.实施过程的故障记录及解决方法 (37)7.测试心得 (38)四、用户功能测试。
(39)1.概述； (39)2.测试工具要求（包括硬件及软件工具要求） (39)3.测试时间要求 (40)4. 实施流程： .............................................. 40 五、系统功能测试 .. (41)1. 概述： (41)2. 测试工具要求（包括硬件及软件工具要求） (41)3. 测试时间要求 (41)4. 测试流程 (42)六、附录 (45)一、RNC 3810概述：在爱立信3G R4阶段，RNC 和MGW ，NODE B 等网元一样，采用了基于CPP （Cello Packet Platform ）的硬件平台。
图 1 图 2爱立信WCDMA 系统无线网络控制器产品RNC 3810由主模块机框（MAIN SUBRACK ）和扩展模块机框(EXTENSION SUBRACK)组成,具有良好的扩展性，可根据不同的话务量需求配搭成不同硬件配置组合。
一般最小配置为1个主控框（如图1），称为A 配置， 1个主控框加1个扩展框称为B 配置，依此类推， F 配置为1个主控框加5个扩展框（如图2），这也是目前最大的配置。
Main Type 35 A Main Type 435 FExtensionExtension ExtensionExtension Extension主控框和扩展框都是基于CPP平台，该平台基本配置包括SCB，GPB，ET，TUB(扩展机框没有)，这些板都具有REDUNDENCY功能，而根据机框的不同用途可以选配SXB，SPB等板。
NWI-E 调测方法首先对NWI-E板子的接口了解一下：从下到上总共13个接口，1至8是内部接口，连接CP 框和其他框的SCB-RP，9，10口是两个NWI-E板子互联用的（特别注意在没有配置好NWI 之前要断开），11是连网管，12是到CE的光纤接口，13一般空下来。
在板子最上面还有两个口（RS232和ETH），其中RS232是在起局和配置的时候用于连接电脑的操作端口。
NWI-E的调测比较简单，分为以下两个部分：一．Factory Start Up and Test of NWI-E相关操作详见附件，现简述如下：1.连接方式：连接NWI-E是通过串口将电脑连接到板子最上面的RS232接口，调测工具可以用超级终端，推荐SecureCRT(网上有下载)，保存LOG比超级终端要方便，端口设置如下：端口（O）：根据个人电脑来设置波特率（B）：9600数据位（D）：8奇偶校验(A)：NONE停止位（S）：1流控：XON/.XOFF2.起局流程简述：NWI-E的初始用户名为admin，密码为空(回车即可)。
进入后会有一系列的问题让你选择YES OR NO，一律NO通过，然后开始自检，输入：run diagnostics extended，输入后同样会有两个问题让你回答YES OR NO，此时都答YES，然后NWI开始自检。
等待自检结束后，输入用户名、密码进入，在提示符后输入show diagnostics，当得到结果Diagnostics Pass，说明自检成功。
此时NWI的起局就算结束了，是不是很EASY ^_^。
二．LOADING 配置文件。
附件是SZBSC104的配置文件和LOG，配置文件的格式都是固定的，不同的只是IP地址的变更，具体内容请大家参考附件。
下面简单说一下一些常用指令:1.save 更改配置后用于做备份例子：* SZBSC104LANA.88 # saveThe configuration file primary.cfg already exists.Do you want to save configuration to primary.cfg and overwrite it? (y/N) NoSave configuration cancelled.* SZBSC104LANA.89 # save ?<cr> Execute the commandconfiguration System configurationprimary Primary configuration filesecondary Secondary configuration file* SZBSC104LANA.89 # save configuration ?<cr> Execute the commandas-script save running configuration as scriptprimary Primary configuration filesecondary Secondary configuration file<existing-config> Existing configuration file name---<new-config> New configuration file name* SZBSC104LANA.89 # save configuration SZBSC104_NWI_A_20100729.cfg^ %% Invalid name detected at '^' marker.%% Name cannot contain . character.* SZBSC104LANA.90 # save configuration SZBSC104_NWI_A_20100729Do you want to save configuration to SZBSC104_NWI_A_20100729.cfg? (y/N) YesSaving configuration on master ....... done!Configuration saved to SZBSC104_NWI_A_20100729.cfg successfully.The current selected default configuration database to boot up the system(primary.cfg) is different than the one just saved (SZBSC104_NWI_A_20100729.cfg).Do you want to make SZBSC104_NWI_A_20100729.cfg the default database? (y/N) Yes The selected configuration will take effect after the next switch reboot.2.reboot 重启NWI，一般LOAD入NWI配置脚本save后，要重启一下，就输入这个指令3.ls用来查看指定工作目录下的内容，在NWI输入这个指令可以看到当前的系统备份例子：NWI-E450A.3 # ls-rw-rw-rw- 1 root 0 76253 Jul 29 10:37 primary.cfg1k-blocks Used Available Use%16384 480 15904 3%SZBSC104LANA.91 # ls-rw-rw-rw- 1 root 0 115035 Jul 29 10:57 SZBSC104_NWI_A_20100729.cfg-rw-rw-rw- 1 root 0 76253 Jul 29 10:37 primary.cfg1k-blocks Used Available Use%16384 492 15892 3%注意上面两个例子，第一个是没有LOAD入配置文件时的，primary.cfg就是初始备份，下面那个是已经装载入配置文件的，可以看到NWI的名称已经变为SZBSC104LANA，SZBSC104_NWI_A_20100729.cfg是配置完后做的备份。
4.show switch(也可写为sh switch)例子：SZBSC104LANA.95 # sh switchSysName: SZBSC104LANASysLocation:SysContact: Contact Ericsson Support using your ordinary support channelsSystem MAC: 00:04:96:36:E9:1CSystem Type: NWI-E450ASysHealth check: Enabled (Normal)Recovery Mode: AllSystem Watchdog: EnabledCurrent Time: Thu Jul 29 11:02:46 2010Timezone: [Auto DST Disabled] GMT Offset: 0 minutes, name is UTC.Boot Time: Thu Jul 29 10:40:14 2010Boot Count: 10Next Reboot: None scheduledSystem UpTime: 22 minutes 32 secondsCurrent State: OPERATIONALImage Selected: primaryImage Booted: primaryPrimary ver: 12.3.1.2Secondary ver: 12.3.1.2Config Selected: SZBSC104_NWI_A_20100729.cfgConfig Booted: primary.cfgSZBSC104_NWI_A_20100729.cfg Created by ExtremeXOS version 12.3.1.2115035 bytes saved on Thu Jul 29 10:57:50 2010primary.cfg Created by ExtremeXOS version 12.3.1.276253 bytes saved on Thu Jul 29 10:37:16 2010SZBSC104LANA.96 # ?check Check policy syntaxclear Clear system configurationconfigure Configure running system informationcp Copy filecreate Create system configurationdebug Reserved for debugging by Extreme Networks personnel delete Delete system configurationdisable Disable running system settingdownload Download system imageedit Edit fileenable Enable running system settingexit Exit configuration shellhistory Command historyinstall Install system imageload Load system configurationlogout Exit configuration shellls List filemv Rename filenslookup Get IP address of hostping Ping an IP addressquit Exit configuration shellreboot Reboot systemrefresh Refresh system configurationrestart Restart devicerm Remove filertlookup Look up route to an IP addressrun Start new processsave Save system configurationscp2 scp2 clientshow Show running system informationssh2 ssh2 clientstart Start processtelnet Telnet clientterminate Terminate running processtftp Tftp clienttop Display system utilizationtraceroute Trace route to an IP addressunconfigure Unconfigure system configurationuninstall Uninstall system imageupload Upload system configurationuse Select system configurationvi Invoke XOS CLI editor这里要关注的是：Config Selected: SZBSC104_NWI_A_20100729.cfgConfig Booted: primary.cfgConfig Selected:表示：当前的系统备份是SZBSC104_NWI_A_20100729.cfg，Config Booted 表示：当前系统重启前用的备份是primary.cfg如果想恢复以前的备份，可以用命令use configuration primary例子：SZBSC104LANA.4 # use configuration primaryThe selected configuration will take effect after the next switch reboot.这时再sh switch,会看到上面两行显示变为：Config Selected: primary.cfgConfig Booted: primary.cfg5. sh con (show configuration)例子：* SZBSC104LANA.87 # sh con## Module devmgr configuration.#configure snmp sysName "SZBSC104LANA"configure snmp sysContact "Contact Ericsson Support using your ordinary support channels" configure sys-recovery-level switch reset## Module vlan configuration.#configure vlan default delete ports 1-13create protocol "p1"configure protocol p1 add etype 0x807configure protocol p1 add etype 0x808configure protocol p1 add etype 0x4100configure protocol p1 add etype 0x80c4configure protocol p1 add etype 0x80c5configure protocol p1 add etype 0x80c6configure protocol p1 add etype 0x8210configure protocol p1 add etype 0x88cacreate vlan "BSC_Inner"configure vlan BSC_Inner tag 30create vlan "ID_2010Jul21_M-237_revPB1"create vlan "Intercon"configure vlan Intercon tag 15create vlan "LH_A"configure vlan LH_A tag 45configure vlan LH_A protocol p1create vlan "SR_Gb_a"configure vlan SR_Gb_a tag 1062create vlan "SR_OM_a"configure vlan SR_OM_a tag 400enable sharing 13 grouping 13 algorithm address-based L2enable sharing 9 grouping 9-10 algorithm address-based L3_L4configure vlan BSC_Inner add ports 9 taggedconfigure vlan BSC_Inner add ports 1-8 untaggedconfigure vlan Intercon add ports 9 untaggedconfigure vlan LH_A add ports 1-8 untaggedconfigure vlan SR_Gb_a add ports 12 taggedconfigure vlan SR_OM_a add ports 11 untaggedconfigure vlan BSC_Inner ipaddress 192.168.0.1 255.255.254.0enable ipforwarding vlan BSC_Innerconfigure vlan BSC_Inner add secondary-ipaddress 10.42.209.129 255.255.255.224 configure vlan Intercon ipaddress 192.168.2.1 255.255.255.252enable ipforwarding vlan Interconconfigure vlan SR_Gb_a ipaddress 192.168.16.26 255.255.255.252enable ipforwarding vlan SR_Gb_aconfigure vlan SR_OM_a ipaddress 10.39.230.21 255.255.255.224enable ipforwarding vlan SR_OM_a## Module fdb configuration.### Module rtmgr configuration.#configure iproute add 10.39.0.0 255.255.0.0 10.39.230.1configure iproute add 10.39.0.0 255.255.0.0 192.168.2.2 2configure iproute add 10.42.0.0 255.255.0.0 192.168.16.25configure iproute add 10.42.0.0 255.255.0.0 192.168.2.2 2## Module mcmgr configuration.#disable igmp vlan "BSC_Inner"disable igmp vlan "Default"disable igmp vlan "ID_2010Jul21_M-237_revPB1"disable igmp vlan "Intercon"disable igmp vlan "LH_A"disable igmp vlan "SR_Gb_a"disable igmp vlan "SR_OM_a"## Module aaa configuration.#configure account admin encrypted "qLvlqJ$IAISdhFcZjp.Yj7.07wFV."## Module acl configuration.#configure access-list zone SYSTEM application NetLogin application-priority 3 configure access-list zone SECURITY application GenericXml application-priority 2## Module cfgmgr configuration.#enable cli-config-loggingconfigure bannerSZBSC104LANA## Module dosprotect configuration.#enable dos-protectconfigure dos-protect trusted-ports ports 1-8## Module dot1ag configuration.### Module eaps configuration.### Module edp configuration.#disable edp ports 1disable edp ports 2disable edp ports 3disable edp ports 4disable edp ports 5disable edp ports 6disable edp ports 7disable edp ports 8disable edp ports 9disable edp ports 10disable edp ports 11disable edp ports 12disable edp ports 13## Module elrp configuration.### Module ems configuration.#create log filter NWI_E_eventconfigure log filter NWI_E_event add events Allconfigure log filter NWI_E_event add exclude events VRRP.UnkVRconfigure log target memory-buffer filter NWI_E_event severity Debug-Dataconfigure log target nvram filter NWI_E_event severity Warningconfigure log target nvram format timestamp hundredths date mm-dd-yyyy event-name none configure log target console filter NWI_E_event severity Infoconfigure log target console format timestamp hundredths date mm-dd-yyyy event-name none## Module epm configuration.### Module esrp configuration.### Module ethoam configuration.### Module etmon configuration.#enable rmon# Module exsshd configuration.### Module hal configuration.### Module ipSecurity configuration.### Module lldp configuration.### Module msdp configuration.### Module netLogin configuration.### Module netTools configuration.### Module ospf configuration.#configure ospf vlan BSC_Inner priority 0 configure ospf vlan Intercon priority 0 configure ospf vlan SR_Gb_a priority 0 configure ospf vlan SR_OM_a priority 0## Module pim configuration.### Module poe configuration.## Module rip configuration.### Module ripng configuration.### Module snmpMaster configuration.#configure snmpv3 add community snmpread name snmpread user v1v2c_roconfigure snmpv3 add community snmprw name snmprw user v1v2c_rwconfigure snmpv3 add target-addr v1v2cNotifyTAddr1 param v1v2cNotifyParam1 ipaddress 10.39.136.8 transport-port 162 from 10.39.230.21 tag-list defaultNotify## Module stp configuration.#configure mstp region 00049636e91c## Module telnetd configuration.### Module tftpd configuration.### Module thttpd configuration.### Module vrrp configuration.#在跑完配置文件后，可以用该指令来检查，应该是和配置文件上定义的一样。
