XXX项目工程地基钎探施工方案编制人：审核人：审批人：******建筑工程有限公司XX项目部2020年XX月目录1. 编制依据 (2)2. 钎探的目的 (2)3. 工程概况、工程的主要特点 (2)3.1工程性质 (2)3.2工程建筑简况 (2)3.3工程地理位置及周边环境 (3)3.4地质情况 (3)4 施工方案 (4)4.1材料要求 (4)4.2主要机械 (4)4.3作业要求 (4)4.4操作工艺 (4)4.5施工计划 (5)5 质量要求 (5)5.1质量要求 (5)5.2应注意的质量问题 (5)6 成品保护 (5)7 文明、安全标准 (6)8 附图 (6)1. 编制依据1.1业主提供资料：（1）XXX工程施工图（2）《XXX建设工程岩土工程勘察报告》1.2国家及行业颁布的施工规范及规程：（1）《建筑地基基础设计规范》（GB5007-2011）（2）《建筑机械使用安全操作技术规程》（JGJ33-2012）（3）《施工现场安全生产保证体系》（DGJ08-903-2003）（4）《工程测量规范(GB50026-2016)》（5）《建筑地基基础工程施工质量验收规范》（GB50202-2002）（6）《基土钎探工艺标准》（103-1996）2. 钎探的目的（1）探明天然地基下有无空穴、古墓、古井、防空掩体及地下埋设物等（2）探明天然地基下有无软弱下卧层（3）根据钎探成果判断天然地基是否为设计要求的稍密、中密卵石层、强风化泥岩、中风化泥岩层。

3. 工程概况、工程的主要特点3.1工程性质工程名称：XXX建设工程建设单位：监理单位：地勘单位：设计单位：总包单位：3.2工程建筑简况3.3工程地理位置及周边环境3.4地质情况（1）天然地基XXX基底埋深约为16.05m，基底位于密实卵石⑧4层、强风化泥岩⑨1层、中风化泥岩⑨2层上，可直接作为地基持力层，地基土承载力特征值分别为800kPa、250kPa、900kPa，地基承载力能满足设计要求。

I成都某某总部商务区三期基础设施建设工程（河西片区）二期工程钎探施工方案批准：审查：校核：编制：某某第七工程局有限公司成都某某总部商务区三期基础设施建设工程（河西片区）目录1编制依据及编制范围 (1)1.1编制依据 (1)2 钎探的目的 (1)3 工程概况、工程的主要特点 (1)3.1工程性质 (1)3.2工程建筑简况 (2)3.3工程地理位置及周边环境 (2)3.4地质情况 (2)4施工方案 (3)4.1材料要求 (3)4.2主要机械 (4)4.3作业要求 (4)4.4操作工艺 (4)5.5施工计划 (4)5 质量要求 (5)5.1质量要求 (5)5.2应注意的质量问题 (5)6 成品保护 (5)7 文明、安全标准 (5)8 附图 (6)1编制依据及编制范围1.1编制依据1.1.1业主提供资料：（1）综合管廊工程施工图（2）《成都某某总部商务区三期基础设施建设工程（市政部分）（河西片区岩土工程勘察报告》1.1.2国家及行业颁布的施工规范及规程：（1）《建筑地基基础设计规范》（GB5007-2011）（2）《建筑机械使用安全操作技术规程》（JGJ33-2012）（3）《施工现场安全生产保证体系》（DGJ08-903-2003）（4）《工程测量规范(GB50026-2016)》（5）《建筑地基基础工程施工质量验收规范》（GB50202-2002）（6）《基土钎探工艺标准》（103-1996）2 钎探的目的（1）探明天然地基下有无空穴、古墓、古井、防空掩体及地下埋设物等（2）探明天然地基下有无软弱下卧层（3）根据钎探成果判断天然地基是否为设计要求的稍密、中密卵石层、强风化泥岩、中风化泥岩层。

3 工程概况、工程的主要特点3.1工程性质工程名称：成都某某总部商务区三期基础设施建设工程（河西片区）（综合管廊及监控中心工程）建设单位：成都某某城投资发展有限责任公司监理单位：成都市市政建设监理有限责任公司地勘单位：四川省地质工程勘察院设计单位：北京城建设计发展集团股份有限公司总包单位：某某第七工程局有限公司3.2工程建筑简况本工程为成都某某总部商务区三期基础设施建设工程（河西片区）地下车道及综合管廊部分。

1-3 基土钎探工艺标准1 范围本工艺标准适用于建筑物或构筑物的基础、坑（槽）底基土质量钎探检查。

2 施工准备2.1材料及主要机具2.1.1砂：一般中砂。

2.1.2主要机具：2.1.2.1人工打钎：一般钢钎，用直径φ22～25mm的钢筋制成，钎头呈60°尖锥形状，钎长1.8～2.0m；8～10磅大锤。

2.2.2.2机械打钎：轻便触探器（北京地区规定必用）。

2.2.2.3其他：麻绳或铅丝、梯子（凳子）、手推车、撬棍（拔钢钎用）和钢卷尺等。

2.2 作业条件：2.2.1基土已挖至基坑（槽）底设计标高，表面应平整，轴线及坑（槽）宽、长均符合设计图纸要求。

2.2.2根据设计图纸绘制钎探孔位平面布置图。

如设计无特殊规定时，可按表l-6执行。

2.2.3夜间施工时，应有足够的照明设施，并要合理地安排钎探顺序，防止错打或漏打。

2.2.4钎杆上预先划好30cm横线。

3 操作工艺3.1工艺流程：放钎点线→就位打钎→拔钎→灌砂↓↓记录锤击数检查孔深3.2按钎探孔位置平面布置图放线；孔位钉上小木桩或洒上白灰点。

3.3就位打钎3.3.1人工打钎：将钎尖对准孔位，一人扶正钢钎，一人站在操作凳子上，用大锤打钢钎的顶端；锤举高度一般为50～70crn，将钎垂直打入土层中。

3.3.2机械打钎：将触探杆尖对准孔位，再把穿心锤会在钎杆上，扶正钎杆，拉起穿心锤，使其自由下落，锤距为50cm，把触探杆垂直打入土层中。

3.4记录锤击数。

钎杆每打入土层30cm时，记录一吹锤击数。

钎探深度如设计无规定时，一般按表l-6执行。

3.5拔钎：用麻绳或铅丝将钎杆绑好，留出活套，套内插入撬棍或铁管，利用杠杆原理，将钎拔出。

每拔出一段将绳套往下移一段，依此类推，直至完全拔出为止。

3.6移位：将钎杆或触探器搬到下一孔位，以便继续打钎。

3.7灌砂：打完的钎孔，经过质量检查人员和有关工长检查孔深与记录无误后，即可进行灌砂。

灌砂时，每填入30cm左右可用木棍或钢筋棒捣实一次。

地基基坑钎探施工作业标准目录1．范围 (3)2．施工准备 (3)3．操作工艺 (3)4．质量标准 (4)5．成品保护 (5)6．应注意的质量问题 (5)7．质量记录 (5)1．范围本工艺标准适用于建筑物或构筑物的基础、坑(槽)底基土质量钎探检查。

2．施工准备2.1 材料及主要机具2.1.1 砂：一般中砂。

2.1.2 主要机具：2.1.2.1 人工打钎：一般钢钎，用直径φ22~25mm的钢筋制成，钎头呈60°尖锥形状，钎长1.8~2.0m；8~10磅大锤。

2.2.2.2 机械打钎：轻便触探器(北京地区规定必用)。

2.2.2.3 其他：麻绳或铅丝、梯子(凳子)、手推车、撬棍(拔钢钎用)和钢卷尺等。

2.2 作业条件：2.2.1 基土已挖至基坑(槽)底设计标高，表面应平整，轴线及坑(槽)宽、长均符合设计图纸要求。

2.2.2 根据设计图纸绘制钎探孔位平面布置图。

如设计无特殊规定时，可按表l-6执行。

2.2.3 夜间施工时，应有足够的照明设施，并要合理地安排钎探顺序，防止错打或漏打。

2.2.4 钎杆上预先划好30cm横线。

3．操作工艺3.1 工艺流程：放钎点线→就位打钎拔钎灌砂记录锤击数检查孔深3.2 按钎探孔位置平面布置图放线；孔位钉上小木桩或洒上白灰点。

3.3 就位打钎3.3.1 人工打钎：将钎尖对准孔位，一人扶正钢钎，一人站在操作凳子上，用大锤打钢钎的顶端；锤举高度一般为50--70crn，将钎垂直打入土层中。

3.3.2 机械打钎：将触探杆尖对准孔位，再把穿心锤会在钎杆上，扶正钎杆，拉起穿心锤，使其自由下落，锤距为50cm，把触探杆垂直打入土层中。

3.4 记录锤击数。

钎杆每打入土层30cm时，记录一锤锤击数。

钎探深度如设计无规定时，一般按表l-6执行。

3.5 拔钎：用麻绳或铅丝将钎杆绑好，留出活套，套内插入撬棍或铁管，利用杠杆原理，将钎拔出。

每拔出一段将绳套往下移一段，依此类推，直至完全拔出为止。

基础钎探工艺标准基础钎探工艺标准3.1 工艺流程：放钎点线→就位打钎拔钎灌砂↓↓记录锤击数检查孔深3.2 按钎探孔位置平面布置图放线；孔位钉上小木桩或洒上白灰点。

3.3 就位打钎3.3.1 人工打钎：将钎尖对准孔位，一人扶正钢钎，一人站在操作凳子上，用大锤打钢钎的顶端；锤举高度一般为50～70crn，将钎垂直打入土层中。

3.3.2 机械打钎：将触探杆尖对准孔位，再把穿心锤会在钎杆上，扶正钎杆，拉起穿心锤，使其自由下落，锤距为50cm，把触探杆垂直打入土层中。

3.4 记录锤击数。

钎杆每打入土层30cm时，记录一吹锤击数。

钎探深度如设计无规定时，一般按表l-6执行。

3.5 拔钎：用麻绳或铅丝将钎杆绑好，留出活套，套内插入撬棍或铁管，利用杠杆原理，将钎拔出。

每拔出一段将绳套往下移一段，依此类推，直至完全拔出为止。

3.6 移位：将钎杆或触探器搬到下一孔位，以便继续打钎。

3.7 灌砂：打完的钎孔，经过质量检查人员和有关工长检查孔深与记录无误后，即可进行灌砂。

灌砂时，每填入30cm左右可用木棍或钢筋棒捣实一次。

灌砂有两种形式，一种是每孔打完或几孔打完后及时灌砂；另一种是每天打完后，统一灌砂一次。

钎探孔排列方式表1-6槽宽(cm) 间距(m) 深度(m)小于80 中心一排 1.5 1.580～200 两排错开 1.5 1.5大于200 梅花型 1.5 2.0柱基梅花型 1.5～2.0 1.5，并不浅于短边3.8 整理记录：按钎孔顺序编号，将锤击数填入统一表格内。

字迹要清楚，再经过打钎人员和技术员签字后归档。

3.9 冬、雨期施工：3.9.1 基土受雨后，不得进行钎探。

3.9.2 基土在冬季钎探时，每打几孔后及时掀盖保温材料一次，不得大面积掀盖，以免基土受冻。

基土钎探工艺标准1 范围本工艺标准适用于建筑物或构筑物的基础、坑（槽）底基土质量钎探检查。

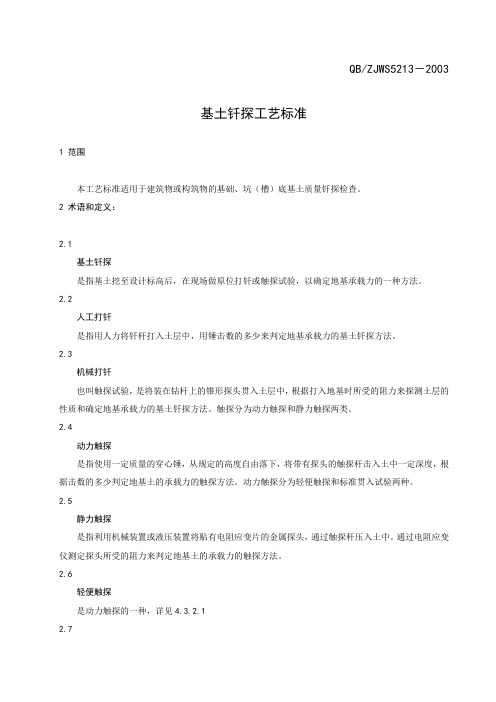

2 术语和定义：2.1基土钎探是指基土挖至设计标高后，在现场做原位打钎或触探试验，以确定地基承载力的一种方法。

2.2人工打钎是指用人力将钎杆打入土层中，用锤击数的多少来判定地基承载力的基土钎探方法。

2.3机械打钎也叫触探试验，是将装在钻杆上的锥形探头贯入土层中，根据打入地基时所受的阻力来探测土层的性质和确定地基承载力的基土钎探方法。

触探分为动力触探和静力触探两类。

2.4动力触探是指使用一定质量的穿心锤，从规定的高度自由落下，将带有探头的触探杆击入土中一定深度，根据击数的多少判定地基土的承载力的触探方法。

动力触探分为轻便触探和标准贯入试验两种。

2.5静力触探是指利用机械装置或液压装置将贴有电阻应变片的金属探头，通过触探杆压入土中。

通过电阻应变仪测定探头所受的阻力来判定地基土的承载力的触探方法。

2.6轻便触探是动力触探的一种，详见4.3.2.12.7标准贯入试验是动力触探的一种，详见4.3.2.23 施工准备3.1 材料及主要机具3.1.1 材料砂：一般中砂。

3.1.2主要机具3.1.2.1 人工打钎：一般钢钎，用直径φ22～25mm的钢筋制成，钎头呈60º尖锥形状，钎长1.8～2.0m；8～10磅大锤。

3.1.2.2 机械打钎：轻便触探器（见图5213－1）或标准贯入试验设备（见图5213－2）。

3.1.2.3 其他：麻绳或铅丝、梯子（凳子）、手推车、撬棍（拔钢钎用）和钢卷尺等。

3.2 作业条件3.2.1基土已挖至基坑（槽）底设计标高，表面应平整，轴线及坑（槽）宽、长均符合设计图纸要求。

3.2.2 根据设计图纸绘制钎探孔位平面布置图。

如设计无特殊规定时，可按表5213－1执行。

3.2.3 夜间施工时，应有足够的照明设施，并要合理地安排钎探顺序，防止错打或漏打。

3.2.4钎杆上预先划好30cm横线。

4 操作工艺4.1工艺流程4.2 放钎点线按钎探孔位置平面布置图放线；孔位钉上小木桩或洒上白灰点。

地基土钎探检查工艺标准1适用范围本标准适用于建筑工程中建筑物、构筑物的基础、坑（槽）底土质的钎探检查。

2施工准备2.1材料中砂、粗砂，用于填孔。

2.2机具设备2.2.1轻便触探器：穿心锤质量10kg，锥头直径40mm，锥角60°，触探杆直径25mm，长度1.8～2.5m。

2.2.2其他：麻绳或铅丝、凳子、手推车、钎杆夹具、撬棍和钢卷尺等。

2.3作业条件2.3.1基坑（槽）已挖至基底设计标高，土层符合设计要求，表面平整，无虚土，坑（槽）位置及其长、宽均符合设计图纸要求。

2.3.2夜间作业时，现场应有足够的照明设施。

2.4技术准备2.4.1按设计要求布设钎探孔位平面布置图，并对钎探孔位进行编号。

当采用轻型动力触探进行基槽检验时，检验深度及间距按表2.4.1执行。

表2.4.1轻型动力触探检验深度及间距（m）2.4.2安排钎探顺序，防止错打或漏打。

2.4.3钎杆上预先标好300mm横线。

3操作工艺3.1工艺流程3.2操作方法3.2.1放钎探孔位：按钎探孔平面布置图放线，孔位钉上小木桩或撒上白灰点。

3.2.2就位打钎：将触探杆尖对准孔位，再把穿心锤套在触探杆上，扶正触探杆，拉起穿心锤，使其自由下落，落距为500mm，把触探杆垂直打入土层中。

3.2.3记录锤击次数：钎杆每打入土层300mm时，记录一次锤击数。

钎探深度应符合设计要求，如设计无要求时，一般按表2.4.1执行。

3.2.4用麻绳和橇棍拔钎，钎杆拔出后，将孔盖上。

3.2.5移位：将触探器移到下一孔位，继续钎探。

3.2.6灌砂回填：打完的钎孔，经过检查孔深与记录无误后，即可进行灌砂。

灌砂时，每填入300mm左右可用木棍或钢筋棒捣实一次，直到填满。

3.2.7整理记录：按钎探孔的编号，将每个孔的锤击数填入记录表格内。

字迹要清楚，再经过打钎人员和技术人员签字后归档。

3.3季节性施工3.3.1基底受雨后，不能立即进行钎探。

3.3.2在冬季钎探时，应用保温材料覆盖基底。

1-3 基土钎探工艺标准依据标准：《建筑工程施工质量验收统一标准》 GB50300-2001《建筑地基基础工程施工质量验收规范》GB50202-20021 范围本工艺标准适用于建筑物或构筑物的基础、坑（槽）底基土质量钎探检查。

2 施工准备2.1 材料及主要机具：2.1.1 砂：一般中砂。

2.1.2 主要机具：2.1.2.1 人工打钎：一般钢钎，用直径ø22～25mm的钢筋制成，钎头呈60º尖锥形状，钎长1.8～2.0m；8～10磅大锤。

2.1.2.2 机械打钎：轻便触探器。

2.1.2.3 其他：麻绳或铅丝、梯子（凳子）、手推车、撬棍（拔钢钎用）和钢卷尺等。

2.2 作业条件：2.2.1 基土已挖至基坑（槽）底设计标高，表面应平整，轴线及坑（槽）宽、长均符合设计图纸要求。

2.2.2 根据设计图纸绘制钎探孔位平面布置图。

如设计无特殊规定时，可按表1-6执行。

2.2.3 夜间施工时，应有足够的照明设施，并要合理地安排钎探顺序，防止错打或漏打。

2.2.4 钎杆上预先划好30cm横线。

槽宽(cm) 排列方式及图形间距(m)深度(m)小于80 中心一排 1.5 1.5 80～200两排错开 1.5 1.5 大于200 梅花型 1.5 2.0柱基梅花型1.5～2.01.5，并不浅于短边3 操作工艺3.1 工艺流程：放钎点线索就位打钎拔钎灌砂记录锤击数检查孔深3.2 按钎探孔位置平面布置图放线；孔位钉上小木桩或洒上白灰点。

3.3 就位打钎3.3.1 人工打钎：将钎尖对准孔位，一人扶正钢钎，一人站在操作凳子上，用大锤打钢钎的顶端；锤举高度一般为50～70cm，将钎垂直打入土层中。

3.3.2 机械打钎：将触探杆尖对准孔位，再把穿心锤套在钎杆上，扶正钎杆，拉起穿心锤，使其自由下落，锤距为50cm，把触探杆垂直打入土层中。

3.4 记录锤击数。

钎杆每打入土层30cm时，记录一次锤击数。

钎探深度如设计无规定时，一般按表1-6执行。

基土钎探工艺标准（103-1996）范围本工艺标准适用于建筑物或构筑物的基础、坑（槽）底基土质量钎探检查。

施工准备2.1 材料及主要机具2.1.1 砂：一般中砂。

2.1.2 主要机具：2.1.2.1 人工打钎：一般钢钎，用直径φ22～25mm的钢筋制成，钎头呈60°尖锥形状，钎长1.8～2.0m；8～10磅大锤。

2.2.2.2 机械打钎：轻便触探器（北京地区规定必用）。

2.2.2.3 其他：麻绳或铅丝、梯子（凳子）、手推车、撬棍（拔钢钎用）和钢卷尺等。

2.2 作业条件：2.2.1 基土已挖至基坑（槽）底设计标高，表面应平整，轴线及坑（槽）宽、长均符合设计图纸要求。

2.2.2 根据设计图纸绘制钎探孔位平面布置图。

如设计无特殊规定时，可按表l-6执行。

2.2.3 夜间施工时，应有足够的照明设施，并要合理地安排钎探顺序，防止错打或漏打。

2.2.4 钎杆上预先划好30cm横线。

操作工艺3.1 工艺流程：放钎点线→ 就位打钎拔钎灌砂↓ ↓记录锤击数检查孔深3.2 按钎探孔位置平面布置图放线；孔位钉上小木桩或洒上白灰点。

3.3 就位打钎3.3.1 人工打钎：将钎尖对准孔位，一人扶正钢钎，一人站在操作凳子上，用大锤打钢钎的顶端；锤举高度一般为50～70crn，将钎垂直打入土层中。

3.3.2 机械打钎：将触探杆尖对准孔位，再把穿心锤会在钎杆上，扶正钎杆，拉起穿心锤，使其自由下落，锤距为50cm，把触探杆垂直打入土层中。

3.4 记录锤击数。

钎杆每打入土层30cm时，记录一吹锤击数。

钎探深度如设计无规定时，一般按表l-6执行。

3.5 拔钎：用麻绳或铅丝将钎杆绑好，留出活套，套内插入撬棍或铁管，利用杠杆原理，将钎拔出。

每拔出一段将绳套往下移一段，依此类推，直至完全拔出为止。

3.6 移位：将钎杆或触探器搬到下一孔位，以便继续打钎。

3.7 灌砂：打完的钎孔，经过质量检查人员和有关工长检查孔深与记录无误后，即可进行灌砂。

基土钎探工艺标准地基钎探地基钎探关于钎探验槽和地基局部咨询题处理方法的探讨基础钎探验收时要紧有三种方法：一是查看钎探平面布置图，运算钎探点的间距布置是否符合规范规定；二是查看钎探记录，钎探深度是否符合规范要求，是否存在专门的捶击数；三是通过现场对钎探眼进行灌水试验，水位下沉过快的一样判定该处地基专门。

地基钎探技术交底地基钎探交底提要：地基钎探的有关材料、机具预备、质量要求及施工工艺一、材料要求砂：一样为中砂二、要紧机具机械打钎(轻便触探器、举荐使用)穿心锤重1Okg，尖锥头、触探器钎杆Φ25钢筋，长度1.5～1.8m。

其他有铅丝、凳子、手推车、夹具、撬棍(拔钢钎用)、钢卷尺等。

三、作业条件1、基土已挖至设计基坑底标高，表面应平坦，轴线及坑宽符合设计图纸要求。

OP 2、按照设计图纸绘制钎探孔位平面布置图。

3、按钎探孔位平面布置图放线并撒白灰点。

4、杆上预先划好30cm横线。

5、钎探孔的排列方式按照槽宽确定，槽宽大于200cm时采纳梅花型排列方式，间距1.5米，孔深2.0米。

四、操作工艺工艺流程确定打钎顺序——就位打钎——记录锤击数——整理记录——拔钎盖孔——检查孔深——灌砂1、钎探孔位置平面布置图放线，孔位钉上小木桩或洒上白灰点。

2、将触探杆尖对准孔位，再把穿心锤套在钎杆上，扶正钎杆，拉起穿心锤，使其自由下落，锤落距50cm，把触探杆竖直打入土层中。

3、记录锤击数。

钎杆每打入土层30cm，记录一次锤击数。

按地基钎探记录执行。

4、拔钎：用铅丝将钎杆绑好，留出活套，套内插入铁管，利用杠杆原理将钎拔出，拔除后用砖盖孔。

5、移位：将触探杆搬到下一个孔位，以便连续打钎。

6、灌砂：打完的钎孔，通过质检人员和工长检查孔深与记录无误后，即进行灌砂。

灌砂时每填入30cm左右，可用钢筋捣实一次。

7、整理记录：按孔顺序编号，将锤击数填入统一表格内，字迹清晰，通过技术负责人、质检员、打钎人员签字后归档。

8、如工程在冬季施工，每打1孔及时覆盖保温材料，不能大面积掀开，以免基土受冻。
