GD32 IDE环境配置指南

对不起，无法提供完整的GD32F407VE使用手册，但可以简要概述其基本用法，包括以下部分：
1. 硬件连接：包括电源、晶振等外设的连接方式。

2. 开发环境设置：包括IDE的使用、驱动安装等。

3. 启动文件：GD32F407VE的启动文件（Boot File）是影响芯片启动速度和启动代码的重要因素。

4. 内存映射：介绍GD32F407VE的内存映射，包括Flash、RAM、外设等。

5. 寄存器介绍：列出GD32F407VE的主要外设寄存器，包括中断、PWM、ADC等。

6. 中断系统：介绍GD32F407VE的中断系统，包括中断优先级、中断嵌套等。

7. 定时器介绍：包括看门狗、定时器外设的使用方法。

8. GPIO编程：介绍如何使用GPIO外设，包括LED灯等简单的硬件操作。

9. SPI、I2C、UART等通信接口的使用方法。

具体使用手册需要参考相关文档和官方资料，以便获得更详细和准确的信息。

另外，对于硬件开发，实际操作过程中也可能遇到各种问题，建议查阅相关论坛和社区，或者参考他人的经验分享。

以上内容仅供参考，如需更具体的信息，建议咨询专业人士。

UM2576User manualSTM32CubeIDE ST-LINK服务器引言STM32CubeIDE ST-LINK GDB server也被称为 GDB server，是通过ST-LINK JTAG 探头在与Arm® Cortex®-M目标设备连接的PC上运行的命令行应用程序。

ST-LINK GDB server启动时会通过ST-LINK JTAG 连接至STM32 Arm® Cortex®-M目标设备。

与目标设备侧建立通信之后，将等待客户端连接至TCP监听套接字。

客户端连接至TCP监听套接字之后，ST-LINK GDB server将处理客户端发送的远程串行通信协议（RSP）消息，并对目标设备侧执行适当操作，随后向客户端回复RSP。

图 1展示了使用ST-LINK GDB server和STMicroelectronic ST-LINK探头调试Arm® Cortex®-M目标设备的标准调试会话。

图 1. 调试设置概览该图展示了如何利用TCP套接字接口将GDB客户端连接至ST-LINK GDB server,以便对 ST-LINK JTAG 上所连接的1GDB server 使用STM32CubeIDE ST-LINK GDB服务器是命令行应用程序，该应用程序可通过以下方式启动•输入一组命令行选项•指示 GDB server从配置文件中加载选项提示若未指定任何选项， GDB server将以预配置默认选项启动。

启动选项及对应的默认值列于第 1.1 节 GDB server 启动选项中。

STM32CubeIDE ST-LINK GDB服务器利用STM32CubeProgrammer (STM32CubeProg)对需要调试的设备进行flash 下载。

当gdb发出load命令时， GDB server将自动使用STM32CubeProgrammer软件。

想象之中 东华理工大学长江学院江西省抚州市STM32CubeIDE 的下载安装及基本配置写在前面：ARM公司的开发工具Keil一直以来都是收费的，还好有俄罗斯人做的注册机，我们学生才有机会白嫖这么久的时间使用，但是之前的注册机破解的Keil马上在2020年5月份过期了（最新版Keil 注册机，能够注册到2032年。

直接下载：（7天有效）注意注册机和KEIL软件得以管理员的身份运行。

）而恰好去年意法半导体公司发布了自己新的开发工具STM32CubeIDE，关键是免费的，而且对于Keil，也能减少开发时间，所以在此介绍一下STM32CubeIDE下载安装和基本配置。

STM32CubeIDE的下载官网下载链接：https:///en/development-tools/stm32cubeide.html进入网站后可以看到下图所示的“获取软件”字样（本人将网页进行了翻译）下载界面针对不同的OS有不同的可执行软件我们可以选择上图所示的windows下的可执行软件进行下载，默认选择为最高版本，鼠标点击“Select version”（选择版本）按钮便可以选择要下载的其他版本我们选择目前最高版本进行下载，鼠标点击“Get Software”（获取软件）按钮，将会弹出一个“License Agreement”（许可协议）我们鼠标点击“ACCEPT”（接受）按钮（下滑浏览完也有“ACCEPT”（接受）按钮）将会弹出如下界面：我们只需要填写好注册信息，勾选好相应协议，即可在邮箱里面下载安装如果觉得麻烦，可以通过百度网盘进行下载：链接: https:///s/11GSlnyCkjsrnWW2ysoftdw提取码: qv20鉴于百度网盘的令人头疼下载速度，我也将安装包传至如下网站，网站期限最大7天下载链接：https:///download/4d738b33a496ad3a/#6seCqWbl2_sunKnNrVqhjASTM32CubeIDE的安装STM32CubeIDE安装指南文档下载链接：https:///document/detail/index/id-219295鼠标点击en.DM00603964即可下载。

GD32IDE环境配置指南GD32是一个针对ARM Cortex-M3/M4内核的32位单片机系列，由中国自主研发的GigaDevice公司推出。

为了方便开发者使用GD32芯片进行软件开发，GigaDevice提供了一款GD32 IDE集成开发环境。

本文将为大家介绍如何配置GD32 IDE环境。

第二步：安装GD32IDE安装完成后，打开GD32IDE。

第三步：配置GD32IDE1.创建工程在GD32 IDE中，点击“File”菜单，选择“New Project”创建一个新工程。

在弹出的对话框中选择“GD32 MCU project”，点击“Next”按钮。

输入工程名称和路径，点击“Next”按钮。

在弹出的对话框中选择你所使用的GD32芯片型号，点击“Finish”按钮。

2.设置编译器在GD32 IDE中，点击“Project”菜单，选择“Properties”打开工程属性对话框。

在左侧窗口中选择“C/C++ Build”选项，然后选择“Settings”选项卡。

在右侧窗口中选择“Toolchains”选项卡，并在“Toolchain name”列表中选择你所使用的编译器，点击“Apply”按钮。

3.配置调试器在GD32 IDE中，点击“Debug”菜单，选择“Debug Configurations”打开调试配置对话框。

在左侧窗口中选择“GDB OpenOCD Debugging”选项，点击“New launch configuration”按钮。

在右侧窗口中输入调试配置名称，选择你所使用的GDB调试器和调试目标设备，点击“Apply”按钮。

此外，在调试配置对话框中还可以配置调试选项，例如选择是否加载符号表、是否使用硬件断点等。

点击“Apply”按钮后，点击“Close”按钮关闭调试配置对话框。

至此，GD32IDE的配置工作已经完成。

接下来，你可以编写代码并进行调试了。

总结：。

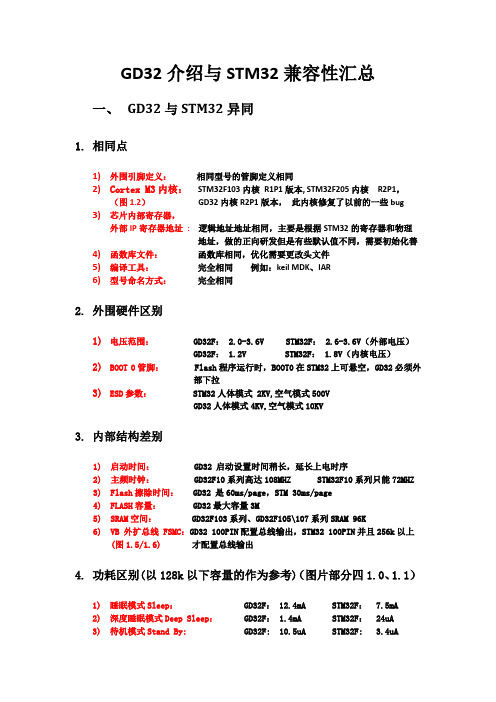

GD32介绍与STM32兼容性汇总一、GD32与STM32异同1.相同点1)外围引脚定义：相同型号的管脚定义相同2)Cortex M3内核：STM32F103内核R1P1版本, STM32F205内核R2P1，（图1.2）GD32内核R2P1版本，此内核修复了以前的一些bug3)芯片内部寄存器，外部IP寄存器地址:逻辑地址地址相同，主要是根据STM32的寄存器和物理地址，做的正向研发但是有些默认值不同，需要初始化善4)函数库文件：函数库相同，优化需要更改头文件5)编译工具：完全相同例如：keil MDK、IAR6)型号命名方式：完全相同2.外围硬件区别1)电压范围：GD32F： 2.0-3.6V STM32F： 2.6-3.6V（外部电压）GD32F： 1.2V STM32F： 1.8V（内核电压）2)BOOT 0管脚： Flash程序运行时，BOOT0在STM32上可悬空，GD32必须外部下拉3)ESD参数： STM32人体模式 2KV,空气模式500VGD32人体模式4KV,空气模式10KV3.内部结构差别1)启动时间： GD32 启动设置时间稍长，延长上电时序2)主频时钟： GD32F10系列高达108MHZ STM32F10系列只能72MHZ3)Flash擦除时间： GD32 是60ms/page，STM 30ms/page4)FLASH容量： GD32最大容量3M5)SRAM空间： GD32F103系列、GD32F105\107系列SRAM 96K6)VB 外扩总线 FSMC：GD32 100PIN配置总线输出，STM32 100PIN并且256k以上(图1.5/1.6) 才配置总线输出4.功耗区别(以128k以下容量的作为参考)（图片部分四1.0、1.1）1)睡眠模式Sleep： GD32F： 12.4mA STM32F： 7.5mA2)深度睡眠模式Deep Sleep： GD32F： 1.4mA STM32F： 24uA3)待机模式Stand By: GD32F: 10.5uA STM32F: 3.4uA4)运行功耗： GD32F: 32.4mA/72M STM32F: 52mA/72M5.内部FLASH区别1)ISP：擦写时间同STM32有差异，使用新版软件2)IAP：擦写时间相同，按字写入，按页擦除3)存储寿命： 10万次擦写，数据保存20年以上4)加密特性：除了常规的禁止读出和ID号码加密之外，GD32数据写入Flash时，有存储逻辑地址连续，物理地址不连续的特性GD32介绍与兼容性详析1.系统2.内部Flash1)问题：芯片不能设置读保护3.ISP烧写软件4.I/O口1)问题：Io口外部中断，使用了IMR寄存器不能开关中断2)问题：在使用低功耗情况下，PA8为什么不可用？3)问题：GD32F103/101系列Flash 128KB 及以下的型号，两个模块复用同一个I/O5.定时器2)问题：定时器向上脉冲计数模式不正常3)问题：Timer 定时器的channel 配置成Input Capture mode 时, GD32F103 读取6.串口USART7.I2C总线8.ADC采集1)问题：ADC采样不能正常工作9.SDIO1)问题：DIO DAT 3 pin 的在 1 bit bus mode 下的问题BOTG二、注意事项1.TIM、ADC模块1、Timer、ADC模块的触发信号宽度有何要求？由于内部有高速和低速两条外围总线，Timer、ADC模块和其他外设共同使用这两个总线。

ArduinoIDE下ESP32环境搭建与离线安装Arduino IDE下ESP32环境搭建与离线安装ESP32环境搭建的核心关节在ESP32的tools下的get.exe文件身上：安装时，get.exe会运行get.py脚本，先找package目录里的package_esp32_index.template.json文件，按照文件进行系统平台判断、寻找和下载支持文件等等事情。

所以安装成功与否，主要在get 身上了。

很多经验和教程都是关于Arduino IDE下搭建ESP32环境的，可见ESP32环境搭建有多么令人烦躁。

我也一直苦于如何向计算机能力比较弱的人介绍ESP32的环境搭建。

近几天偶然的想法，尝试摸索一下能否有复制就能用的办法，发现确实是可以做到的。

测试环境：ESP32 1.0.6、Win10 64位、Arduino 1.8.10 32位。

同时，经测试，ESP32 1.0.6、Win7 32位、Arduino 1.8.10 32位下，不能编译和烧录。

提示无相应版本的esptool。

(已通过其他方法解决)以下分成5个水平的安装方式，其实只是开玩笑的——像不像课程标准里面的学业质量标准？水平1，知道Arduino IDE下ESP32&Phyphox实验创作需要搭建环境，能使用现成的环境(1)到百度网盘下载已经搭建好了ESP32开发板环境的Arduino IDE1.8.X；(2)解压释放到指定目录下即可绿色使用；通过检查get.exe文件是否在C:\Program Files (x86)\Arduino\hardware\espressif\esp32\tools目录下，判断解压释放位置是否正确。

如不正确，没有的目录自己手工创建，目录层级自己手工更改。

水平2．了解Arduino IDE下ESP32&Phyphox实验创作环境esptool的重要性，能使用现成的安装包(1)到百度网盘下载已经下载好的ESP32开发板环境安装包；(2)解压释放到指定目录下；通过检查get.exe文件是否在C:\Program Files (x86)\Arduino\hardware\espressif\esp32\tools目录下，判断解压释放位置是否正确。

gd32创建项目
首先，在gd32芯片上创建一个新项目，可以按照以下步骤进行操作。

1. 打开GD32CubeIDE开发环境，并选择“新建项目”。

2. 在弹出的对话框中，选择GD32系列芯片的型号。

3. 输入项目的名称和存储路径，然后点击“下一步”。

4. 在选择硬件平台和工程模板时，根据需要进行选择，然后点击“完成”。

5. 在项目资源管理器中，可以看到项目的文件结构。

6. 可以根据需要，在源文件夹中创建新的源文件或添加现有的源文件。

7. 在源文件中编写代码，并通过编译和调试来验证代码的正确性。

8. 在编译和调试过程中，可以使用GD32CubeIDE提供的丰富的调试功
能来帮助定位和修复问题。

9. 最后，将编写好的代码下载到目标设备上运行，并进行功能测试和
性能调优。

通过上述步骤，就可以在GD32芯片上成功创建一个新项目，并进行相
关开发和调试工作。

gd32f4固件库使用手册一、引言gd32f4是一款针对RISC-V架构的高性能微控制器，广泛应用于各种嵌入式系统和物联网设备中。

gd32f4固件库是一套提供了丰富的功能和接口的软件库，旨在为开发人员提供便利，降低开发难度。

本手册旨在向开发者详细介绍gd32f4固件库的使用方法和注意事项。

二、gd32f4固件库简介gd32f4固件库是由gd32团队开发的一套软件库，为gd32系列微控制器提供了丰富的驱动和功能库。

该固件库集成了各种外设驱动、协议栈和核心功能，可以大大简化开发人员在gd32f4系列芯片上的开发工作。

三、gd32f4固件库的安装1. 下载gd32f4固件库压缩包从gd32官方网站上下载gd32f4固件库的压缩包。

确保下载的版本与你的目标控制器型号匹配。

2. 解压缩固件库压缩包找到下载的压缩包文件，使用解压缩软件将其解压缩到你的工作目录中。

3. 导入固件库到IDE中打开你使用的IDE（如Keil、IAR等），将解压缩后的固件库文件夹导入到IDE的工程目录中。

4. 配置编译选项在IDE中打开你的项目工程，在编译选项中将固件库的路径添加到编译器的搜索路径中。

四、gd32f4固件库的基本使用方法1. 创建一个新的工程在IDE中创建一个新的工程，并选择gd32f4系列微控制器作为目标。

2. 导入gd32f4固件库文件将gd32f4固件库中需要用到的源文件和头文件添加到项目工程中。

3. 配置系统时钟在项目工程中找到系统时钟配置文件，根据你的需求进行配置。

4. 配置外设引脚如果你需要使用外设（如UART、SPI、I2C等），请确保正确配置外设引脚。

5. 编写应用程序代码在main函数中编写你的应用程序代码，可以使用gd32f4固件库提供的函数和接口。

6. 编译和下载编译你的项目工程，并将生成的可执行文件下载到目标控制器中进行调试和测试。

五、gd32f4固件库的扩展功能1. 使用库提供的外设驱动gd32f4固件库提供了丰富的外设驱动程序，可以方便地使用各种外设功能，如UART、SPI、I2C等。

gd32f4固件库使用手册
GD32F4固件库是针对富士康GD32F450系列微控制器的官方固
件库，提供了丰富的外设驱动和示例代码，方便开发人员快速上手GD32F4系列微控制器的开发。

在使用GD32F4固件库时，首先需要
下载并安装GD32F4固件库的开发环境，然后按照官方提供的手册进
行操作。

在使用手册中，通常会包括以下内容：
1. 环境搭建，手册会详细介绍如何下载和安装GD32F4固件库
的开发环境，包括相关的集成开发环境（IDE）、编译工具链等。

2. 库函数介绍，手册会对GD32F4固件库中提供的各种库函数
进行详细的介绍，包括函数的作用、参数说明、返回值等。

3. 示例代码，手册通常会提供丰富的示例代码，涵盖了
GD32F4系列微控制器的各种外设，比如GPIO、USART、SPI、I2C等，开发人员可以通过学习示例代码来快速掌握固件库的使用方法。

4. 应用注意事项，手册中可能还会包括一些使用注意事项、常
见问题解答等内容，帮助开发人员更好地使用GD32F4固件库。

在阅读使用手册时，开发人员需要仔细阅读每个章节的内容，理解库函数的使用方法和示例代码的含义，同时可以结合自己的实际项目需求进行实际操作和调试，以更好地掌握GD32F4固件库的使用。

总之，GD32F4固件库使用手册是开发人员学习和使用GD32F4系列微控制器的重要参考资料，通过认真阅读和实践，开发人员可以更加高效地进行GD32F4系列微控制器的开发工作。

STM32移植到GD32（以32的工程为模板简单三步完成移植）移植STM32工程到GD32平台是一项相对简单的任务，因为两者的硬件架构和内核类似。

在进行移植时，我们只需要对一些寄存器和外设的名称进行适当的更改即可完成移植。

以下是一个简单的三步骤指南，来帮助您完成STM32工程到GD32平台的移植。

第一步：更改寄存器和外设名称在STM32工程中，我们需要对寄存器和外设的名称进行更改，以适应GD32平台。

GD32平台使用了类似的寄存器和外设，但它们的名称可能有所不同。

您需要查阅GD32的参考手册，找到对应的寄存器和外设名称，并在STM32代码中进行相应的更改。

例如，在STM32中，GPIO外设的寄存器名称可能为GPIOA、GPIOB等，但在GD32中，GPIO外设的寄存器名称可能为GPIO0、GPIO1等。

您需要查找GD32的参考手册，找到正确的寄存器名称，并将其替换为相应的STM32代码中的寄存器名称。

第二步：调整时钟和中断配置在STM32和GD32平台上，时钟和中断配置可能略有不同。

在进行移植时，您需要检查和调整代码中的时钟和中断配置，以适应GD32平台的要求。

例如，在STM32中，我们可能使用RCC_PLLConfig函数来配置PLL，但在GD32中，我们可能需要使用零延迟锁相环（ZZPLL）来配置PLL。

您需要查找GD32的参考手册，找到正确的时钟配置函数，并将其替换为相应的STM32代码中的时钟配置函数。

同样地，在移植中，您还需要检查和调整代码中的中断配置，以确保它们与GD32平台兼容。

第三步：验证和调试完成以上两个步骤后，您可以编译和烧录移植后的代码到GD32开发板上进行验证和调试。

您可能需要对一些功能进行逐个测试，以确保它们在GD32平台上正常工作。

在调试过程中，您可能会遇到一些问题和错误。

这是正常现象，您需要逐一解决这些问题，直到移植后的代码在GD32平台上完全正常运行。

总结这是一个简单的三步指南，帮助您将STM32工程移植到GD32平台。
