辽宁省高二上学期物理期中考试试卷(理科)A卷

辽宁省大连市2023-2024学年高二上学期期中物理试题姓名：__________ 班级：__________考号：__________求，每小题4分；第8~10题有多项符合题目要求，每小题6分，全部选对得6分，选对但不全得3分，有选错的得0分。

1．加在某台电动机上的电压是U，电动机消耗的电功率为P，电动机线圈的电阻为r，则电动机线圈上消耗的热功率为（）A．P B．Ur C．P2rU2D．P−P2rU22．如图所示的电路中，O点接地，当滑动变阻器滑片向左滑动时，电路中A、B两点的电势变化情况是（）A．都降低B．都升高C．U A升高，U B降低D．U A降低，U B升高3．如图所示为某闭合电路电源的输出功率随电流变化的图像，由此图像可以判断（）A．电源的输出功率最大时，电源效率为100%B．电源的内阻为3ΩC．输出功率最大时，外电路的总电阻一定为4ΩD．电源的电动势为12V4．如图所示，四根通有大小相等且为恒定电流的长直导线垂直穿过xOy平面，1、2、3、4直导线与xOy平面的交点成边长为2a的正方形且关于x轴和y轴对称，各导线中电流方向已标出，已知通电无限长直导线产生的磁感应强度大小与到直导线距离成反比，设1导线在O点产生的磁感应强度为B0，下列说法正确的是（）A．4根直导线在O点的磁感应强度大小为0B．直导线1、2之间的相互作用力为吸引力C．直导线1、2在O点的合磁场的磁感应强度大小为2B0D．直导线2受到直导线1、3、4的作用力合力方向指向O点5．将一段通电直导线abc从中点b折成120°，分别放在甲、乙所示的匀强磁场中，甲图中导线所在平面与磁场的磁感线平行，乙图中导线所在平面与磁场的磁感线垂直，若两图中两导线所受的安培力大小相等，则甲、乙两图中磁场的磁感应强度大小之比B1B2为（）A．√33B．2√33C．√36D．3√326．如图，一个可以自由运动的圆形线圈水平放置并通有电流I，电流方向俯视为顺时针方向，一根固定的竖直放置直导线通有向上的电流I，线圈将（）A．a端向上，b端向下转动，且向左运动B．a端向上，b端向下转动，且向右运动C．a端向下，b端向上转动，且向左运动D．a端向下，b端向上转动，且向右运动7．如图所示，abcd为边长为L的正方形，在四分之一圆abd区域内有垂直正方形平面向外的匀强磁场，磁感应强度大小为B一个质量为m、电荷量为q的带正电粒子从b点沿ba方向射入磁场，结果粒子恰好能通过c点，不计粒子的重力，则粒子的速度大小为（）A ．qBL mB ．√2qBL mC ．(√2−1)qBL mD ．(√2+1)qBL m8． 不计重力的负粒子能够在如图所示的正交匀强电场和匀强磁场中匀速直线穿过。

2024年辽宁省物理高二上学期期中自测试卷(答案在后面)一、单项选择题（本大题有7小题，每小题4分，共28分）1、在国际单位制中，力的基本单位是什么？A、牛顿(N)B、千克(kg)C、米(m)D、秒(s)2、一个物体沿直线运动，在前一半路程中的平均速度为v1，在后一半路程中的平均速度为v2，如果v1:v2=1:2，则整个路程中的平均速度是多少？A、(v1+v2)/2B、(2v1v2)/(v1+v2)C、v1v2/(v1+v2)D、v1+v23、下列关于光的传播的描述，正确的是（）A. 光在真空中传播的速度比在水中传播的速度快B. 光在透明介质中传播时，总是直线传播C. 光在不同介质中传播时，其频率会发生变化D. 光在空气中传播时，速度为3×10^8 m/s4、下列关于力学的基本概念的说法，错误的是（）A. 力是改变物体运动状态的原因B. 动能是物体由于运动而具有的能量C. 力的单位是牛顿（N）D. 动量是物体质量和速度的乘积，单位是千克·米/秒5、一个质点做匀加速直线运动，初速度为(v0)，加速度为(a)，则在时间(t)后的速度(v t)是多少？A.(v0+at)B.(v0−at))C.(v0+at2D.(v0at)6、假设一个物体的质量为(m)，从静止开始自由下落，忽略空气阻力，落地前瞬间的速度(v)可以用哪个公式来表示？(已知重力加速度为(g)，下落高度为(ℎ))A.(v=√2gℎ))B.(v=√gℎ2C.(v=g√2ℎ)D.(v=√gℎ)7、一个物体从静止开始沿光滑斜面向下滑动，不计摩擦，下列说法正确的是（）A、物体的动能变化率等于其重力势能变化率B、物体的加速度与物体质量成正比C、物体下滑过程中，其速度变化量与时间成正比D、物体下滑到斜面底部时，其动能等于初始时重力势能二、多项选择题（本大题有3小题，每小题6分，共18分）1、在研究匀加速直线运动时，一物体从静止开始运动，加速度为(a=2 m/s2)，则在(t=5 s)时物体的速度是多少？A. 5 m/sB. 10 m/sC. 15 m/sD. 20 m/s2、已知一个质点做简谐振动，周期为(T=2 s)，振幅为(A=0.1 m)，如果质点从平衡位置向正方向运动开始计时，则下列哪个表达式可以描述质点的位置随时间的变化？A.(x(t)=0.1sin(πt))B.(x(t)=0.1cos(πt))t))C.(x(t)=0.1sin(π2t))D.(x(t)=0.1cos(π23、以下关于物理现象的描述中，正确的是（）A、摩擦力的大小与物体表面的粗糙程度无关B、做匀速直线运动的物体，其动能保持不变C、物体从静止开始沿斜面向下加速运动时，重力势能不断转化为动能D、物体在水平面上受到的摩擦力，其大小与物体所受压力成正比E、物体在真空中运动时，其速度越快，受到的空气阻力越大三、非选择题（前4题每题10分，最后一题14分，总分54分）第一题一、简答题（共20分，每小题5分）1.简述牛顿第一定律的内容及其在生活中的应用。

2020-2021学年辽宁省高二上学期期中考试物理试卷（解析版）姓名:_____________ 年级:____________ 学号:______________题型选择题填空题解答题判断题计算题附加题总分得分1. （知识点：电荷在电场中的偏转,粒子在有界磁场中运动,粒子在复合场中运动）（16分）如图所示，直线OP与x轴的夹角为45o，OP上方有沿y轴负方向的匀强电场，OP与x轴之间的有垂直纸面向外的匀强磁场区域I，x轴下方有垂直纸面向外的匀强磁场区域II。

不计重力，一质量为m、带电量为q的粒子从y轴上的A（0，l）点以速度垂直y轴射入电场，恰以垂直于OP的速度进磁场区域I。

若带电粒子第二次通过x轴时，速度方向恰好垂直x轴射入磁场区域I，在磁场区域I中偏转后最终粒子恰好不能再进入电场中。

求：（1）带电粒子离开电场时的速度大小；（2）电场强度E的大小；（3）磁场区域I、II的磁感应强度B1 、B2的大小。

【答案】（1）（2）（3），【解析】试题分析：（1）粒子到达C点时,,解得（2）粒子从A到C的过程，粒子做类平抛运动，设粒子沿x轴方向的位移为x1，沿y轴方向的位移为y1,图中OD之间的距离为y2,可得，，，，，解得：（3）带电粒子在磁场中做匀速圆周运动，洛伦兹力提供粒子做圆周运动的向心力，解得评卷人得分设在磁场I中粒子运动半径为R1，因粒子垂直通过x轴,因此OC等于R1，由几何关系可得：，，粒子在磁场II中运动后返回磁场I中后，刚好不回到电场中，其运动轨迹应与OP相切，轨迹如图所示，设粒子在磁场II中的半径为R2，据几何关系可得：，解得。

考点：本题考查了带电粒子在匀强磁场中的运动；牛顿第二定律；向心力；带电粒子在匀强电场中的运动（8分）如图所示，电源内阻，。

当电键闭合时，电流表和电压表的示数分别为1.5A和2V。

求：（1）电源电动势；（2）的阻值；【答案】（1）（2）【解析】试题分析：（1）电键闭合后，等效电路如下电压表测量的是的端电压，与并联所以电压相等，而且所以电流表测量的是通过的总电流，所以路端电压就等于的端电压，所有内电压U内=（2）R1与R2并联后与R4串联，所以R4的电压等于路端电压减去R2的电压，根据欧姆定律有考点：本题考查了闭合电路的欧姆定律如图所示，半径为R的1/4光滑圆弧轨道与光滑水平面相切于B点，O为光滑圆弧的圆心，其中OB竖直，OC水平，且AB=R，整个空间存在水平向右的匀强电场，质量为m的带正电小球从A点静止释放，其所受电场力为重力的3/4倍，重力加速度为g，求：（1）小球到达C点时对轨道的压力大小；（2）小球从A点运动到C点过程中最大速度的大小．【答案】（1）小球到达C点时对轨道的压力大小是mg ；（2）小球从A点运动到C点过程中最大速度的大小【解析】试题分析：（1）已知Eq=mg,小球从A到C，由动能定理得：Eq2R﹣mgR=mvc2﹣0 ,对小球，在C处由牛顿第二定律得：NC﹣Eq=,得小球受轨道的支持力 NC=mg由牛顿第三定律小球对轨道的压力：NC1=NC=mg（2）一个小球在圆轨道上受到的重力和电场力的合力的方向与支持力的方向在同一条直线上的点的受力如图：得：，所以：θ=53°小球从C到达该点的过程中，由动能定理得：得：考点：本题考查了带电粒子在匀强电场中的运动；向心力（6分）某物理兴趣小组准备自制一只欧姆表，现有以下实验器材：A．Ig=l00μA的微安表一个B．电动势E=1.5V，内阻可忽略不计的电源一个C．最大电阻为99999Ω的电阻箱R一个D．红、黑测试表笔和导线若干某同学用以上器材接成如图甲所示的电路，并将电阻箱的阻值调至14kΩ，就成功地改装了一个简易的“R×1k”的欧姆表，改装成的欧姆表表盘刻线如图乙所示，其中“15”刻线是微安表的电流半偏刻线处。

2024届辽宁省葫芦岛物理高二第一学期期中考试试题 注意事项1．考试结束后，请将本试卷和答题卡一并交回．2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．4．作答选择题，必须用2B 铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．5．如需作图，须用2B 铅笔绘、写清楚，线条、符号等须加黑、加粗．一、单项选择题：本题共6小题，每小题4分，共24分。

在每小题给出的四个选项中，只有一项是符合题目要求的。

1、如图，实线为方向未知的三条电场线，a 、b 两带电粒子仅在电场力作用下从电场中的O 点以相同的初速度飞出。

两粒子的运动轨迹如图中虚线所示，则( )A ．a 一定带正电，b 一定带负电B ．在虚线所示的过程中，a 加速度增大，b 加速度减小C ．在虚线所示的过程中，a 和b 的动能都增大D ．在虚线所示的过程中，a 电势能减小，b 电势能增大2、下列关于电源的说法，正确的是（ ）A ．电源向外提供的电能越多，表示电动势越大B ．电动势表示电源将单位正电荷从负极移送到正极时，非静电力所做的功C ．电源的电动势与外电路有关D ．电源的作用是在电源内部把电子从负极不断地搬运到正极，从而保持两极之间有稳定的电势差3、如图所示，匀强电场的场强为E ，M 与N 两点间的距离为d ，MN 与电场线的夹角为α，则M 、N 两点间的电势差为（ ）A ．EdB ．sin Ed αC ．cos Ed αD ．tan Ed α4、下列描述中，符合事实的是A．卡文迪许借助扭秤装置总结出了点电荷间相互作用的规律B．欧姆发现了电流通过导体时产生热效应的规律C．法拉第发现了电流的磁效应D．洛仑兹发现了磁场对运动电荷的作用规律5、如图所示，正方形区域abcd中充满匀强磁场，磁场方向垂直纸面向里。

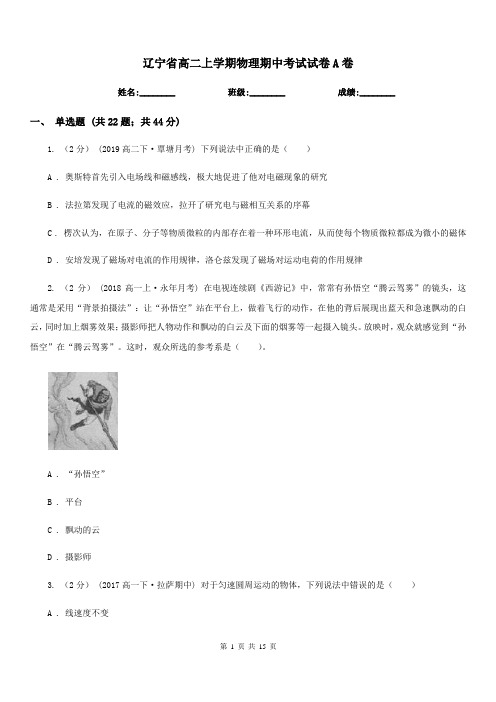

辽宁省高二上学期物理期中考试试卷A卷姓名:________ 班级:________ 成绩:________一、单选题 (共22题；共44分)1. （2分） (2019高二下·覃塘月考) 下列说法中正确的是（）A . 奥斯特首先引入电场线和磁感线，极大地促进了他对电磁现象的研究B . 法拉第发现了电流的磁效应，拉开了研究电与磁相互关系的序幕C . 楞次认为，在原子、分子等物质微粒的内部存在着一种环形电流，从而使每个物质微粒都成为微小的磁体D . 安培发现了磁场对电流的作用规律，洛仑兹发现了磁场对运动电荷的作用规律2. （2分） (2018高一上·永年月考) 在电视连续剧《西游记》中，常常有孙悟空“腾云驾雾”的镜头，这通常是采用“背景拍摄法”：让“孙悟空”站在平台上，做着飞行的动作，在他的背后展现出蓝天和急速飘动的白云，同时加上烟雾效果；摄影师把人物动作和飘动的白云及下面的烟雾等一起摄入镜头。

放映时，观众就感觉到“孙悟空”在“腾云驾雾”。

这时，观众所选的参考系是（）。

A . “孙悟空”B . 平台C . 飘动的云D . 摄影师3. （2分） (2017高一下·拉萨期中) 对于匀速圆周运动的物体，下列说法中错误的是（）A . 线速度不变B . 角速度不变C . 周期不变D . 转速不变4. （2分） (2018高二上·汕尾月考) 真空中有两个点电荷,它们之间的静电力为F,如果使它们间的距离增大到原来的2倍,将其中之一的电量也增大到原来的2倍,则它们间的作用力将变为（）A . 4FB .C . 2FD . F5. （2分） (2016高一上·三明期中) 如图所示，用长为L的轻绳悬挂一个质量为m的小球，对小球再施加一个力，使绳与竖直方向成β角并绷紧，小球处于静止状态，此力最小为（）A . mgsinβB . mgcosβC . mgtanβD . mgcotβ6. （2分） (2017高二下·宁波期中) 把一个小钢珠放在玻璃漏斗中，晃动漏斗，可以使小钢珠沿光滑的漏斗壁在某一水平面内做匀速圆周运动，如图所示．下列对小钢珠做圆周运动的向心力来源说法中，正确的是（）A . 小钢珠所受的重力B . 小钢珠所受的弹力C . 小钢珠所受重力与弹力的合力D . 漏斗壁对小钢珠的弹力在竖直方向的分力7. （2分） (2019高一上·温州期末) 国际单位制中选定了七个基本物理量，下列能测量国际制单位为kg的基本物理量的仪器是（）A .B .C .D .8. （2分） (2016高一上·商丘期中) 一辆汽车做匀速运动．某时刻遇到紧急情况需刹车，刹车后的第1秒内运动了8m，第2秒内运动了4m，关于汽车的运动和刹车过程，下列说法正确的是（）A . 汽车匀速运动时的速度是8 m/sB . 汽车刹车时的加速度大小是2 m/s2C . 汽车刹车后3秒末的加速度为0D . 汽车刹车后运动的距离是16 m9. （2分） (2016高一上·静宁期中) 一辆车由甲地出发，沿平直公路开到乙地刚好停止，其速度图象如图所示，那么0﹣t和t﹣3t两段时间内，下列说法正确的是（）①加速度大小之比为2：1②位移大小之比为1：2③平均速度大小之比为1：2．A . ①②B . ①③C . ②③D . ①②③10. （2分） (2017高二上·九江期末) 下列各图中，运动电荷的速度v方向、磁感应强度方向和电荷的受力F方向之间的关系正确的是（）A .B .C .D .11. （2分） (2015高一上·威海开学考) 下列各组物理量中，全部是矢量的是（）A . 位移、时间、速度、加速度B . 质量、路程、速度、平均速度C . 速度、平均速度、位移、加速度D . 位移、路程、时间、加速度12. （2分） (2018高一上·新泰月考) 伽利略为了研究自由落体的规律，将落体实验转化为著名的“斜面实验”，从而创造了一种科学研究的方法．利用斜面实验主要是考虑到（）A . 实验时便于测量小球运动的速度和路程B . 实验时便于测量小球运动的时间C . 实验时便于测量小球运动的路程D . 斜面实验可以通过观察与计算直接得到落体的运动规律13. （2分） (2019高一上·揭阳期末) 如图是A、B两质点从同一地点同向运动的xt图像，则下列说法正确的是（）A . A、B两质点在4 s时相遇B . 0-4s，两质点走过的路程不相等C . B质点0-8 s内x≥0，故其运动方向一直不变D . 0-4 s，A的速度一直小于B的速度14. （2分） (2018高一上·黑龙江月考) 关于路程和位移，下列说法正确的是（）A . 物体通过的位移不同，路程也不同B . 物体沿某一直线运动，所通过的路程就是位移C . 物体的路程为零，则物体一定没运动D . 物体通过一段路程以后，位置必定发生变化15. （2分） (2016高三上·长春期中) 如图所示，质量为M的木板放在水平桌面上，一个质量为m的物块置于木板上．木板与物块间、木板与桌面间的动摩擦因数均为μ．现用一水平恒力F向右拉木板，使木板和物块体共同向右做匀加速直线运动，物块与木板保持相对静止．已知重力加速度为g．下列说法正确的是（）A . 木板与物块间的摩擦力大小等于0B . 木板与桌面间的摩擦力大小等于μM gC . 木板与桌面间的摩擦力大小等于FD . 木板与桌面间的摩擦力大小等于μ（ M+m ） g16. （2分） (2019高一上·西安期中) 如图所示是某小型机械厂用于运输工件的简易装置，质量都为的箱子和物体，用跨过光滑的定滑轮的轻质细绳相连，置于倾角θ＝30°的斜面上，处于静止状态．现向中缓慢加入沙子，直至开始运动为止．则在加入沙子的过程中，所受的摩擦力：（）A . 逐渐增大B . 逐渐减小C . 先增大后减少D . 先减少后增大17. （2分）关于磁感线和电场线，下述说法正确的是（）A . 磁感线是闭合曲线，而静电场的电场线不是闭和曲线B . 磁感线和电场线都是一些互相平行的曲线C . 电场线起始于正电荷，终止于负电荷；磁感线起始于N极，终止于S极D . 磁感线和电场线都只能分别表示磁场和电场的方向18. （2分）以下三个力学实验（装置），采用了相同物理思想方法的是A . 极限思想方法B . 放大思想方法C . 理想化思想方法D . 猜想思想方法19. （2分） (2016高二上·庄浪期中) 在真空中有两个点电荷A和B，电荷量分别为﹣Q和+Q，它们相距为a，如果在两个点电荷连线的中点O处，有一个半径为r（2r＜a）的不带电空心金属球壳，球心在O处，如图所示．已知球心O处的电场强度为零．则金属球壳上的感应电荷在球心O处产生的电场强度的大小为（）A . 0B .C .D .20. （2分） (2016高二上·腾冲期中) 如图，两平行的带电金属板水平放置．若在两板中间a点从静止释放一带电微粒，微粒恰好保持静止状态．现将两板绕过a点的轴（垂直于纸面）逆时针旋转45°，再由a点从静止释放一同样的微粒，该微粒将（）A . 保持静止状态B . 向左上方做匀加速运动C . 向正下方做匀加速运动D . 向左下方做匀加速直线运动21. （2分） (2017高二上·中卫期末) 如图所示，倾斜导轨宽为L，与水平面成α角，处在方向竖直向上、磁感应强度为B的匀强磁场中，金属杆ab水平放在导轨上．当回路电流强度为I时，金属杆ab所受安培力F（）A . 方向垂直ab杆沿斜面向上B . 方向垂直ab杆水平向右C . F=BILcosαD . F=BILsinα22. （2分） (2016高二上·龙江期末) 有一个直流电动机，把它接入0.2V电压的电路中电机不转，测得流过电动机的电流是0.4A；若把电动机接入2.0V电压的电路中，正常工作时的电流是1.0A，此时，电动机的输出功率是P出；如果在电动机正常工作时，转子突然被卡住，电动机的发热功率是P热，则（）A . P出=2W，P热=0.5WB . P出=1.5W，P热=8WC . P出=2W，P热=8WD . P出=1.5W，P热=0.5W二、实验题 (共2题；共12分)23. （4分） (2018高一上·德州月考) 回忆起做过的实验：在探究加速度与力、质量的关系时，小车及钩码的质量用M表示，砂桶及砂的质量用m表示，小车的加速度可由小车后拖动的纸带计算出。

辽宁省鞍山市高二物理上学期期中考试试题理新人教版14年级物理理科试卷本试卷分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分，考试时间：9 0分钟，考试分值：100分；考生只交第Ⅰ卷答题卡和第Ⅱ卷答题纸。

第Ⅰ卷选择题共４８分一、选择题：（本题共12小题，每小题４分，共４８分。

在每小题的四个选项中，有的小题只有一个选项正确，有的小题有多个选项正确，全部选对的得４分，选不全的得２分，有选错或不答的得0分。

）1．以下说法中正确的有（）A．电源的电动势越大，电源将其他形式的能转化为电能的本领越大B．电路中有一段金属丝长为L，电阻为R，将金属丝拉长至4L则电阻变为4RC．电流元IL在磁场中受力为F，则磁感应强度B一定等于FILD．磁场中某点磁感应强度的方向，与电流元在此点的受力方向相同2．如图所示，软铁环上绕有M、N两个线圈，线圈M与电源、开关S相连，线圈N与电阻R连接成闭合电路。

开关S闭合、断开瞬间，关于通过电阻R的电流方向，下列判断正确的是（）A．闭合S的瞬间，电流方向为a到bB．闭合S的瞬间，电流方向为b到aC．断开S的瞬间，电流方向为a到bD．断开S的瞬间，电流方向为b到a3．如图所示，一弓形线圈通以逆时针电流，在其圆弧的圆心处，垂直于纸面放一直导线，当直导线通有指向纸内的电流时，线圈将（）A．a端向纸内、b端向纸外转动，且靠近导线B．a端向纸内、b端向纸外转动，且远离导线C．b端向纸内、a端向纸外转动，且靠近导线D．b端向纸内、a端向纸外转动，且远离导线4．在如图所示的图象中，直线Ⅰ为某一电源的路端电压与电流的关系图象，直线Ⅱ为某一电阻R 的伏安特性曲线．用该电源直接与电阻R相连组成闭合电路．由图象可知( )A．电源的电动势为3 V，内阻为0. 5 ΩB．电阻R的阻值为1 ΩC．电源的输出功率为2 WD．电源的效率为66.7 %5．在如图所示的电路中，电源电动势为12 V，电源内阻为 1.0 Ω，电路中的电阻R0为1.5 Ω，小型直流电动机M的内阻为0.5 Ω.闭合开关S 后，电动机转动，理想电流表的示数为 2.0 A．以下判断中正确的是( )A．电动机的输出功率为14 WB．电动机两端的电压为7.0 VC．电动机产生的热功率为4.0 WD．电源输出的电功率为24 W6．利用如图所示的方法可以测得金属导体中单位体积内的自由电子数n，现测得：一块横截面为矩形的金属导体的宽为b，厚为d，并加有与侧面垂直的匀强磁场B，当通以图示方向电流I时，在导体上、下表面间用理想电压表可测得电压为U.已知自由电子的电荷量为e，则下列判断正确的是( )A．上表面电势高B．下表面电势高C．该导体单位体积内的自由电子数为BIeUbD．该导体单位体积内的自由电子数为Iedb7．如图所示，四个相同的小量程电流表G分别改装成两个安培表和两个伏特表。

沈阳市高二上学期期中物理试卷A卷姓名:________ 班级:________ 成绩:________一、选择题 (共16题；共35分)1. （2分）绝缘细线上端固定，下端悬挂一小球N ，由绝缘支架支撑着一小球M ，当M靠近N时，N偏离竖直方向，如图．下列关于M、N带电情况表述正确的是（）A . M一定带正电B . M、N都带正电C . M、N都带负电D . M、N带异种电荷2. （2分） (2017高二上·宜春期末) 神经纤维可分为有髓鞘和无髓鞘两大类，现代生物学认为，髓鞘是由多层类脂物质﹣﹣髓质累积而成，具有很大的电阻，经实验测得髓质的电阻率为ρ=8×106Ω•m．某生物体中某段髓质神经纤维可看做长为20cm，半径为4cm的圆柱体，在其两端加上逐渐升高的电压，当电压U=100V时，该髓质神经纤维发生反应，则引起该髓质神经纤维产生感觉的最小电流为（）A . 0.15μAB . 0.31μAC . 0.43μAD . 0.62μA3. （2分） (2017高二上·寻乌开学考) 如图所示为电场中的某一条电场线，A、B、C是其上的三点．现用EA、EB、EC表示这三点的电场强度，ΦA、ΦB、ΦC表示这三点的电势，EPA、EPB、EPC表示某一点电荷﹣q在这三点具有的电势能，则必有（）A . EA＞EB＞ECB . ΦA＞ΦB＞ΦCC . EPA＞EPB＞EPCD . EPC=EPB=EPA4. （2分）如图所示的电路中，把R由2Ω改变为6Ω时，电流强度减小为原来的一半，则电源的内电阻应为（）A . 4ΩB . 8ΩC . 6ΩD . 2Ω5. （2分）(2016·武昌模拟) 如图为两个不等量异种点电荷电场的电场线，O点为两点电荷连线的中点，P 点为两点电荷连线中垂线上的一点，下列判断正确的是（）A . P点场强大于O点场强B . P点电势等于O点电势C . 将一正试探电荷从极靠近负点电荷处向右移动到无限远处，其电势能逐渐增大D . 将一正试探电荷从P点移动到O点，其电势能逐渐增大6. （2分）真空中有甲、乙两个点电荷，当它们相距r时，它们间的静电力为F.若甲的电荷量变为原来的2倍，乙的电荷量变为原来的，两者间的距离变为2r，则它们之间的静电力变为（）A . 3F/8B . F/6C . 8F/3D . 2F/37. （2分）自2016年10月1日起，禁止销售和进口15瓦及以上普通照明用白炽灯。

注意事项：1．答卷前，考生务必将自己的姓名、考场号、座位号、准考证号填写在答题卡上．2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其他答案标号．回答非选择题时，将答案写在答题卡上，写在本试卷上无效．3．考试结束后，将本试卷和答题卡一并交回．考试时间为75分钟，满分100分一、选择题：本题共10小题，共46分．在每小题给出的四个选项中，第1~7题只有一项符合题目要求，每小题4分；第8~10题有多项符合题目要求，每小题6分，全部选对的得6分，选对但不全的得3分，有选错的得0分．1．如图所示，一束激光照射在单缝上，在缝后屏上得到明暗相间的条纹，下列说法中正确的是（ ）A ．用激光作为光源主要是利用激光亮度高的特性B ．光屏上得到的是等间距的条纹C ．换用更窄的单缝，条纹变宽D ．换用频率更大的激光照射单缝，条纹变宽2．如图所示，某同学在探究电荷间相互作用力的实验中，用绝缘细绳悬挂质量为m 的带电小球B ，若将带电荷量为Q -的带电小球A 靠近B ，当两个带电小球在同一高度静止时，细绳与竖直方向成α角．已知重力加速度大小为g ．下列说法正确的是（ ）A ．B 球带正电B ．A B 、两球之间作用力的大小为tan mg αC ．只将B 球的带电荷量变为原来的二倍，A B 、之间的作用力变为原来的一半D ．只将A B 、两球之间的距离变为原来的二倍，A B 、之间的作用力变为原来的一半3．在“用多用电表测电阻”的实验中，选择“10⨯”挡测电阻时，指针在如图所示位置．下面的操作最合适的是（ ）A ．无需换挡，直接读数B ．应选择“1⨯”挡，重新测量C ．应选择“100⨯”挡，欧姆调零后重新测量D ．应选择“1⨯”挡，欧姆调零后重新测量4．某除尘装置如图所示，其收尘极为金属圆筒B ，电量极为位于圆筒中心的金属丝A ．空气在高压电源产生的强电场作用下电离成正负离子并被粉尘吸附，粉尘（初速度不计）在电场力的作用下运动到金属丝A 或者金属圆筒B 的内壁上，从而达到净化空气的目的，在除尘过程中（ ）A ．带正电尘埃向收尘极运动并沉积B ．带电尘埃在金属圆筒内做匀变速直线运动C ．金属圆筒内越靠近收尘极处电势越高D ．带电尘埃运动过程中电势能增加5．如图，12R R 、是材料相同、厚度相同、表面为正方形的金属导体，正方形的边长之比为2:1，通过这两个导体的电流方向如图所示，不考虑温度对电阻率的影响，则两个导体1R 与2R （ ）A ．电阻率之比为2:1B ．电阻之比为4:1C ．串联在电路中，两端的电压之比为1:1D ．串联在电路中，自由电子定向移动的速率之比为2:16．如图所示，在真空中相距为r 的A B 、两点分别固定着电荷量均为Q 的正点电荷，O 为AB 连线的中点，P 为AB 连线中垂线上的一点，45PAO ∠=︒，把电荷量9210C q -=+⨯的试探电荷从P 点移到O 点，克服电场力做了7410J -⨯的功．已知静电力常量为k ．则（ ）A ．P 点合电场强度的大小为222kQ rB ．P 点合电场强度的方向与OP 垂直C ．P O 、两点间的电势差为200VD ．若P 点的电势为零，O 点的电势为200V -7．如图所示，半径为R 的34圆形绝缘轨道竖直放置，圆形轨道最低点B 与一条水平轨道相连，整个轨道所在空间存在水平向右、电场强度大小为E 的匀强电场，从水平轨道上的A 点由静止释放一个质量为m 且带正电的小球．已知小球受到的电场力大小等于小球重力的34倍，当A B 、间的距离为s 时，小球刚好在圆轨道内完成圆周运动，小球在圆周运动中的最小速度为v ，重力加速度为g ，所有轨道均光滑．则关于s 和v 的说法中正确的是（ ）A ．236R s =B ．233R s =C ．5v gR =D ．v gR = 8．关于下列图片所示的现象或解释，说法正确的是（ ）A ．甲图中光学镜头上的增透膜利用的是光的衍射现象B ．乙图中光导纤维内芯的折射率大于外套的折射率C ．丙图中的“泊松亮斑”，是小圆孔衍射形成的图样D ．丁图是利用偏振眼镜观看立体电影，说明光是横波9．图示为某电容传声器结构示意图，人对着传声器讲话，膜片就会振动．若某次膜片振动时，膜片与极板间的距离增大，则在此过程中（ ）A ．膜片与极板组成的电容器电容增大B ．极板所带电荷量减小C ．膜片与极板间的电场强度增大D ．电阻R 中有向上的电流10．如图为某同学设计的多量程电表的电路图，a 为公共端，使用时通过控制开关S 及选择不同的接线柱，就能实现不同挡位的切换．已知表头G 的内阻g 100ΩR =，满偏电流g 1mA I =，12900Ω,200ΩR R ==．当S 断开，选择1接线柱时，可作为电压表使用，此时的量程为U ，当S 闭合，选择1、2接线柱时，可作为电流表使用，量程分别为1I 和2I ，则下列说法正确的是（ ）A ．0.3V U =B ．12I I >C ．12I I <D ．16mA I =二、非选择题：本题共5小题，共54分．11．（6分）在“用双缝干涉测量光的波长”实验中，将双缝干涉实验仪按要求安装在光具座上，如图甲所示．（1）“用双缝干涉测量光的波长”实验装置如图所示，光具座上a b c 、、处放置的光学元件依次为________________．A ．滤光片 双缝 单缝B ．滤光片 单缝 双缝C ．单缝 滤光片 双缝D ．双缝 滤光片 单缝（2）某同学用测量头测量时，先将测量头目镜中看到的分划板中心刻度线对准亮条纹A 的中心，记录手轮上的示数1x ，然后他转动测量头，使分划板中心刻度线对准亮条纹B 的中心，这时手轮上的示数是2x ，如图乙所示．若测得双檤与屏之间的距离为l ，双缝间距为d ，则对应光波的波长λ=________________．（3）图丙为上述实验装置的简化示意图．S 为单绊，12S S 、为双檤，屏上会出现明暗相间的干涉条纹．若实验时单琏向下微微移动到S '处，则可以观察到________________．A ．干涉条纹消失B ．仍能看到干涉条纹，且条纹整体向上平移C ．仍能看到干涉条纹，且条纹整体向下平移12．（8分）在“测定金属的电阻率”实验中，金属丝的阻值约为5Ω，某同学先用刻度尺测量金属丝的长度50.00cm L =，再用螺旋测微器测量金属丝直径，然后用伏安法测出金属丝的电阻，最后根据电阻定律计算出该金属丝的电阻率．（1）如图为某次测量金属丝直径时螺旋测微器的示数，其测量值d =________________m m ．（2）实验室提供的器材有：A ．电压表1V （量程015V ~，内阻约15k Ω）B ．电压表2V （量程03V ~，内阻约3k Ω）C ．电流表1A （量程03A ~，内阻约0.1Ω）D ．电流表2A （量程00.6A ~，内阻约0.5Ω）E ．滑动变阻器()10500ΩR ~F ．滑动变阻器()2020ΩR ~G ．电源E （输出电压恒为3.0V ）、开关和导线若干从以上器材中选择合适的器材进行实验，则电压表应选择________________，电流表应选择________________，滑动变阻器应选择________________．（填器材前的字母）（3）为减小误差，要求在实验中获取多组实验数据，并能较准确地测出金属丝的阻值，实验电路应选用图中的________________．A ．B ．C ．D ．（4）实验中测得电压表示数为U ，电流表示数为I ，长度为L ，直径的平均值为d ，则该金属材料电阻率的表达式为ρ=________________（用U I L d 、、、等物理量表示）． （5）关于本实验的误差，下列说法正确的是________________．A ．用螺旋测微器测量金属丝的直径时，由于读数引起的误差属于偶然误差B ．由电流表和电压表内阻引起的误差属于偶然误差C ．若将电流表和电压表内阻计算在内，可以消除由测量仪表引起的系统误差D ．用U I -图像处理数据求金属丝的电阻可以减小系统误差13．（10分）如图所示，一种光学传感器是通过接收器Q 接收到光的强度变化而触发工作的，光从挡风玻璃内侧光源P 射向外侧M 点再折射到空气中，测得人射角30α=︒，折射角45β=︒；光从光源P 点射向外侧N 点，刚好发生全反射并被Q 接收，已知挡风玻璃的厚度为d ，光在真空中的传播速度为c ，求：（1）该挡风玻璃的折射率；（2）光从光源P 经过N 点到接收器Q 的时间t ．14．（12分）为研究均匀带正电球体A 周围静电场的性质，某同学在干燥的环境中先将球体A 放在灵敏电子秤的绝缘托盘上，如图甲所示，此时电子秤的示数为1F ；再将另一个质量为m 的小球B 用绝缘细线悬挂在绝缘支架上，使其位于球体A 的正上方P 点，电子秤稳定时的示数减小为2F ．缓慢拉动绝缘细线，使小球B 从P 点沿竖直方向逐渐上升到Q 点，用刻度尺测出P 点正上方不同位置到P 点的距离x ，并采取上述方法确定该位置对应的电场强度E ，然后作出E x -图像，如图乙所示，x 轴上每小格代表的距离均为0x ，已知绝缘细线上Q 点到P 点的距离为010x ，小球B 所带电荷量为q -，且q 远小于球体A 所带的电荷量，球体A 与小球B 之间的距离远大于两球的半径，忽略空气阻力的影响，已知重力加速度为g ．（1）求图乙中0E 的值；（2）求PQ 两点间的电势差；（3）实验过程中，当小球B 位于Q 点时，剪掉细线，小球B 将由静止开始运动，估算小球B 落回到P 点时的动能．15．（18分）如图为示波管的结构原理图，加热阴极K 发出的电子（初速度可忽略不计）经电势差为0U 的A B 、两金属板间的电场加速后，从一对水平放置的平行正对带电金属板的左端中心O '点沿中心轴线O O '射入金属板间（O O '垂直于右侧竖直的菼光屏M ），两金属板间偏转电场的电势差为U ，电子经偏转电场偏转后打在苂光屏M 上．已知电子的质量为m ，电荷量为e ；偏转电场的金属板长为L ，板间距离为d ．若电子所受重力可忽略不计，整个装置处在真空中，加速电场与偏转电场均视为匀强电场，忽略电子之间的相互作用力，不考虑相对论效应．求：（1）电子进入偏转电场瞬间速度大小；（2）电子从偏转电场中射出时的动能；（3）在偏转电场中，若单位电压引起的偏转距离称为示波管的灵敏度，该值越大表示示波管的灵敏度越高．在示波管结构确定的情况下，为了提高示波管的灵敏度，请分析说明可采取的措施．2023—2024学年辽宁省县级重点高中协作体高二期中考试物理参考答案及评分意见1．C 【解析】用激光作为光源主要是利用激光相干性好的特性，A 错误：光通过单缝时发生了衍射，光屏上得到的是中间宽、两侧窄的明暗相间的条纹，B 错误：当孔径或障碍物的尺寸小于波长或与波长相差不大时衍射现象更明显，因此当单缝变窄时，条纹将变宽，C 正确：换用频率更大的激光照射单缝，波长更短，条纹变窄，D 错误．2．B 【解析】由题知，两小球相互排斥，故小球B 带负电，A 错误；根据平衡条件可知，A B 、之间作用力的大小为tan F mg α=，B 正确；根据库仑定律可知2qQ F k r=，只将B 球的电荷量变为原来的二倍，A B 、之间的作用力变为原来的二倍，只将A B 、两球之间的距离变为原来的二倍，A B 、之间的作用力变为原来的四分之一，C 、D 错误．3．D 【解析】由图可知，第一次测量时指针偏转过大，故说明所选倍率过大，应选择小倍率，正确的操作是选择“1⨯”挡，欧姆调零后重新测量，D 正确．4．C 【解析】电晕极接高压电源的负极，带正电尘埃向电晕极运动，A 错误；除尘器内的电场在水平面上的分布类似负点电荷电场，电场线方向由收尘极指向电晕极，离电晕极越远，电场强度越小，所以带电尘埃运动过程中加速度变化，B 错误；电场线方向由收尘极指向电晕极，由收尘极向电晕极方向，电势逐渐降低，所以金属圆筒内越靠近收尘极处电势越高，C 正确；由于在受到电场力作用前，粉尘的初速度可忽略不计，所以粉尘会在电场力的作用下加速运动，电场力做正功，电势能减少，D 错误．5．C 【解析】电阻率由金属本身决定，则两个导体1R 与2R 电阻率之比为1:1，A 错误；设正方形的边长为L ，厚度为d ，根据电阻定律可知L L R S Ld d ρρρ===，所以两个导体的电阻之比为12:1:1R R =，B 错误；两导体串联在电路中，通过的电流相等，根据欧姆定律可知，两电阻两端的电压之比为1:1，C 正确；因两段导体串联，通过的电流相等，根据电流的微观表达式I neSv =，可知自由电子在1R 与2R 中的定向移动速率之比为1221::1:2v v S S ==，D 错误．6．A 【解析】依据点电荷电场强度的决定式可知()2cos45AP BP kQE E r ==，方向如图所示，故2222sin45P AP kQ E E r ==︒，方向沿直线OP 由O 指向P ，A 正确，B 错误；P O 、两点间的电势差79410V 200V 210PO PO W U q ---⨯===-⨯，根据电势差和电势的关系PO P O U ϕϕ=-，可得()0200V 200V O P PO U ϕϕ=-=--=，C 、D 错误．7．A 【解析】为了使小球刚好在圆轨道内完成圆周运动，小球到达D 点时恰好仅受重力和电场力，如图所示，此时有225()()4F mg qE mg =+=，根据牛顿第二定律有2v F m R =，则5gR v =，C 、D 错误；从A点到D 点过程中，根据动能定理有()210.6 1.82qE s R mg R mv --⨯=，解得236R s =，A 正确，B 错误．8．BD 【解析】甲图中光学镜头上的增透膜利用的是光的干涉现象，A 错误；乙图中光导纤维利用光的全反射，内芯的折射率大于外套的折射率，B 正确；丙图中的“泊松亮斑”，是不透光的小圆盘衍射形成的图样，C 错误；丁图是利用偏振眼镜观看立体电影，说明光是横波，D 正确．9．BD 【解析】由图可知，膜片与极板间的电势差U 保持不变，根据r ,4Q S C C U kdεπ==，可知膜片与极板间的距离d 增大时，膜片与极板组成的电容器电容减小，极板所带电荷量减小，A 错误，B 正确；根据电场强度公式U E d=，可知膜片与极板间的电场强度减小，C 错误；极板所带电荷量减小，电容器放电，放电电流通过电阻R 向上，D 正确． 10．BD 【解析】当S 断开，选择1接线柱时，相当于表头G 与电阻1R 串联，量程()g g 11V U I R R =+=，A 错误；当S 闭合，选择1接线柱时，相当于表头G 与电阻1R 串联后与电阻2R 并联，量程()g g 11g 2I R R I I R +=+，当S 闭合，选择2接线柱时，相当于电阻2R 与电阻1R 串联后与表头G 并联，量程g g2g 21I R I I R R =++，由此可知，12I I >，B 正确，C 错误；计算可得，16mA I =，D 正确．11．（1）B （2）()214x x d l-（3）B 【解析】（1）“用双缝干涉测量光的波长”实验装置中，光具座上a b c 、、处放置的光学元件依次为滤光片、单缝、双缝，B 正确．（2）由图可知，相邻条纹间距21Δ4x x x -=，根据公式Δl x d λ=，联立可得()214x x d lλ-=． （3）实验时单缝向下微微移动，通过双缝12S S 、的光仍是相干光，仍可产生干涉条纹，A 错误；对于中央亮纹来说，从S '处经过12S S 、到中央亮纹的路程差仍等于1211220,,S S S S S S S P S S S P >''++''=，那么12S P S P <，则中央亮纹O 的位置略向上移动，B 正确，C 错误．12．（1）0.697（0.695～0.699范围内均可）（2）B D F （3）A （4）24U I dL π（5）AC【解析】（1）螺旋测微器的固定刻度读数为0.5mm ，可动刻度读数为0.0119.7mm 0.197mm ⨯=，所以最终读数为0.697mm ．（2）电源输出电压恒为3V ，故电压表应选择B ；根据电压和金属丝电阻可估计电流最大值约为3A 0.6A 5x U I R ===，故电流表应选择D ；金属丝电阻约为5Ω，故滑动变阻器应选择F ． （3）实验要求获取多组数据，滑动变阻器应选择分压接法，金属丝电阻很小，电流表应选择外接接法，故实验电路应选择A ．（4）根据L R S ρ=及U R I =，得金属丝电阻率24x R S U L LId πρ==． （5）读数引起的误差是由人为因素引起的，属于偶然误差，用螺旋测微器测量金属丝的直径时，由于读数引起的误差属于偶然误差，A 正确；由电流表和电压表内阻引起的误差属于系统误差，不是偶然误差，B 错误；若将电流表和电压表内阻计算在内，可以消除由测量仪表引起的系统误差，C 正确；用U I -图像处理数据求金属丝的电阻可以减小偶然误差，不能消除系统误差，D 错误．13．（122）4d c【解析】（1）光线在M 点发生折射，由折射定律得sin 2sin n βα==（2）光在N 点恰好发生全反射，则12sin C n ==2cos C = 根据几何关系2cos d PN NQ d C === 光在介质中的传播速度2c v n ==光从光源P 经过N 点到接收器Q 的时间22422s d d t v c c === 14．（1）1210F F q -（2）()1202910F F x q -（小正方形数均可）（3）()1200291010F F x mgx -+（小正方形数26～32均可）【解析】（1）小球B 位于P 点时，所受电场力大小为12P F F F =- 故球体A 在P 点激发的电场强度大小为12010P F F F E q q -== 故12010F F E q-= （2）由图可知，每一个小正方形的面积表示的电势差000U E x = 在0010x ~之间，E x -图线与坐标轴所围成的面积等于P Q 、两点的电势差，由图形知，小正方形数约为29（26～32范围内均可）个，故P Q 、间电势差()1200292910PQ F F U U x q-== （3）设小球B 运动到P 点时的动能为k E ，对于小球B 从Q 点运动到P 点的过程， 根据动能定理有k PQ qU mgh E +=解得()12k 002910(110F F E x mgx -=+ 15．（102eU m 2）220204eU L eU d U +（3）减小加速电场两板间的电压0U 可以提高示波管的灵敏度 【解析】（1）电子在加速电场中做匀加速直线运动，根据动能定理有20012eU mv = 解得002eU v m=（2）电子在偏转电场中做类平抛运动，满足0L v t =212y at = 根据牛顿第二定律U e ma d=解得偏转位移24UL y dU = 电子飞出偏转电场时的动能k 0UE eU ey d =+ 解得22k 0204eU L E eU d U =+（3）示波管的灵敏度24y L U dU =。
