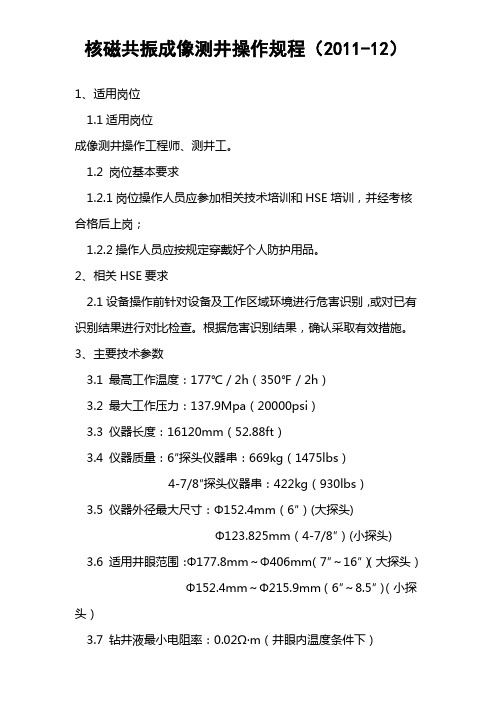

核磁共振成像测井操作规程(2011-12)1、适用岗位1.1适用岗位成像测井操作工程师、测井工。
1.2 岗位基本要求1.2.1岗位操作人员应参加相关技术培训和HSE培训,并经考核合格后上岗;1.2.2操作人员应按规定穿戴好个人防护用品。
2、相关HSE要求2.1设备操作前针对设备及工作区域环境进行危害识别,或对已有识别结果进行对比检查。
根据危害识别结果,确认采取有效措施。
3、主要技术参数3.1 最高工作温度:177℃/2h(350℉/2h)3.2 最大工作压力:137.9Mpa(20000psi)3.3 仪器长度:16120mm(52.88ft)3.4 仪器质量:6″探头仪器串:669kg(1475lbs)4-7/8″探头仪器串:422kg(930lbs)3.5 仪器外径最大尺寸:Φ152.4mm(6″)(大探头)Φ123.825mm(4-7/8″)(小探头)3.6 适用井眼范围:Φ177.8mm~Φ406mm(7″~16″)(大探头)Φ152.4mm~Φ215.9mm(6″~8.5″)(小探头)3.7 钻井液最小电阻率:0.02Ω·m(井眼内温度条件下)3.8 供电电子线路交流电:电压120±18 V,频率60Hz,电流400mA 探头直流电:电压600V,电流不大于3A/脉冲3.9 运输储存环境:不低于-20℃(-4℉)4、结构简图MRIL-P(地面连接方式)5、基地准备5.1 测井队接到通知后,了解井况、岩性、钻井液性能,选择合适的探头尺寸及扶正器,在施工作业计划书中有针对性地进行风险识别、评估并制定有效措施;5.2 探头充油应充足,压力平衡塞应距离底座12.7mm;5.3 仔细检查仪器的插针、插槽、油壬应无松动且完好,“O”型密封圈应完好,各部件如有损坏,应及时更换。
6、测井前仪器检查7、测井过程8、测井后仪器检查附表。
磁共振成像仪操作说明书一、引言磁共振成像仪 (Magnetic Resonance Imaging, MRI) 是一种先进的医学诊断技术,通过磁场和无线电波的相互作用,能够产生高分辨率的身体内部图像。
本操作说明书旨在为操作者提供详细的磁共振成像仪操作流程和注意事项,确保仪器的正确使用,以及操作者和患者的安全。
二、操作前准备1. 操作者应穿戴符合规定的防护服,并保证无任何金属物品携带。
2. 检查并确认磁共振成像仪正常工作,检查仪器外观是否完好无损。
3. 确认磁共振成像仪所处环境安静、无干扰,并关闭任何可能引起电磁干扰的设备。
三、患者准备1. 与患者进行充分的沟通,详细了解他们的病情和相关症状。
2. 患者需脱去所有金属物品,如首饰、手表等,并更换医用服装。
3. 依据病情和需要,进行必要的药物注射、口服或灌肠准备。
4. 提供患者安全、可靠的去向和安抚。
四、磁共振成像仪操作流程1. 操作员应确保患者正确安置在磁共振成像仪的检查床上,并使用适当的体部固定装置,以确保患者静止不动。
2. 操作员根据需要,选择合适的扫描模式和参数。
根据患者病情和检查需求,选择不同的成像序列,如T1加权、T2加权、增强扫描等。
3. 通过人机界面或遥控器,将选择的扫描模式和参数输入磁共振成像仪系统,并启动扫描过程。
4. 在整个扫描过程中,操作员应密切观察患者状况,及时记录可能的异常情况,并做好相应的处理。
5. 扫描完成后,操作员应关闭磁共振成像仪系统,并协助患者离开扫描床。
五、安全注意事项1. 操作员应熟悉磁共振成像仪的相关操作手册,掌握紧急情况处理流程。
2. 在操作过程中,始终保持仪器和操作环境的整洁和清洁度。
3. 严禁在磁共振成像仪周围放置任何与设备无关的金属物品。
4. 磁共振成像仪是强大的磁场设备,禁止携带任何受吸铁性的物品进入检查区域,以免发生危险。
5. 操作员应经过专业培训,并持有相关资格证书,确保具备独立操作磁共振成像仪的能力。
磁共振成像仪操作规程一、引言磁共振成像(Magnetic Resonance Imaging,MRI)是一种现代医学影像学技术,通过利用磁场和射频脉冲来获取人体内部结构的高清影像,常被用于疾病的诊断和评估。
本文将介绍磁共振成像仪的操作规程,以确保操作的准确性和安全性。
二、设备准备1. 确保磁共振成像仪处于正常工作状态,没有故障和安全隐患。
2. 检查磁共振成像仪的磁场强度和扫描模式是否符合所需扫描要求。
3. 验证磁共振成像仪的冷却系统和电源供应是否正常,以确保稳定运行。
三、操作步骤1. 患者准备a. 与患者进行必要的沟通,了解其病史和身体状况。
b. 询问患者是否有禁忌症,如心脏起搏器、金属植入物等,并告知相关风险和注意事项。
c. 帮助患者更换合适的服装,移除身上的金属物品,如首饰、手表等。
d. 将患者轻松地安排在磁共振成像仪的操作区域内。
2. 操作流程a. 根据临床需要,选择合适的扫描模式和参数,确保正确获取所需图像。
b. 准确标定患者的扫描区域,并告知患者保持不动,以避免图像模糊。
c. 启动磁共振成像仪,确保各项参数和仪器状态正常。
d. 告知患者各个扫描阶段的持续时间和呼吸指令,确保患者能够配合完成操作。
e. 监测患者的生命体征,确保其安全和舒适,如出现异常情况立即停止扫描。
f. 保存获取的图像数据,并根据需要进行进一步的图像处理和分析。
g. 关闭磁共振成像仪,做好设备维护和清洁工作。
四、安全注意事项1. 操作人员必须熟悉磁共振成像仪的工作原理和操作规程,严格按照标准程序操作。
2. 禁止将含有金属物质的物品靠近磁共振成像仪,以免引发严重的事故。
3. 禁止带有心脏起搏器等禁忌物品的患者接受磁共振成像检查。
4. 进行磁共振成像检查时,操作者和患者必须佩戴适当的防护设备,包括试验台固定和耳塞等。
5. 在急救设备和火灾隐患提示牌等应急设施应低势地点放置,并确保其易于取用。
五、设备维护与质量控制1. 定期对磁共振成像仪进行维护和巡检,确保设备状态良好。
P型核磁测井参数表的输入【摘要】为保证核磁测井数据的准确,测井前参数表的正确输入是非常重要的。
本文介绍哈里伯顿公司P型核磁共振仪器CLASS采集软件参数表的主要参数的理论基础,及其正确的输入方法,并通过对比错误的参数输入与正确参数输入所得到的测井曲线的差别,直观地说明参数输入对曲线质量的重要性。
【关键词】核磁测井P型参数表中从左至右各栏分别为参数简称、参数所对应的仪器或组、参数说明、参数值、参数单位。
在Tool栏中,对应于MRILD的参数为共用参数,而其下方的参数为自用参数,这些自用参数值自动与CLASS软件中已经编辑好的测井模式相关参数保持一致,通常不用更改,本文将不作介绍。
2 主要参数介绍2.1 井眼流体矿化度BORSAL该参数单位是KPPM。
通过泥浆测试盒测量地面温度时的泥浆电阻率,再根据矿化度与温度及电阻率的关系图表,得到流体矿化度值。
井眼流体矿化度用于井眼中的流体侵入影响校正。
核磁共振测井的有效探测空间通常在冲洗带范围内,由于这个范围内的氢原子被侵入流体所置换,从而影响了有效孔隙度。
孔隙度校正的乘积因子为:M = (NaCl/100000)×0.04 + 1(式1)式中:NaCl为井眼流体矿化度。
2.2 地层温度校正FT_COR该参数值有两个选项:Grad和Sens。
核磁测井时,地层温度的读取有两个途径:一个是根据地温梯度的计算当前地层温度,对应选项Grad;另一个途径是从发射天线上的温度传感器读取,对应选项Sens。
可在参数值输入时选择Grad或Sens。
一般我们选择输入Grad,即根据地温梯度计算地层温度。
核磁测量地层孔隙度,是利用仪器测得地层的磁化强度,与水箱刻度时的磁化强度(这个值认为是孔隙度为100%时的磁化强度)的比值,再经过温度校正、矿化度校正等,而得到地层孔隙度。
2.3 温度在参数表中,以下三个参数值与温度有密切关系,即:井底温度BTEMP;地温梯度TGRAD;井底深度BDEPTH。
74第39卷第3期2018年6月国外测井技术WORLD WELL LOGGING TECHNOLOGYVol.39 No.3Jun.2018•综合应用•P型核磁共振在低增益环境下测井应注意的事项张志刚、段云峰、张春林2,邹良志\陈浩\陶云贺、杨峰\王洪泉1(1.中国石油测井有限公司西南分公司;2.中国石油川庆钻探工程有限公司川东钻探公司)摘要:P型核磁共振测井可以很准确的分析地层孔隙流体,获取的测井信息与岩性无关,对测井 解释有很好参考意义。
由于仪器贵重,测井中需要使用高电压、高电流,实际测井中应注意的问题 较多。
本文从对比测井仪器参数出发,简单阐述一下操作基本要求,提高测井现场施工安全,借以 促进测井服务质量。
关键词:GAIN值;B1MOD值;AMPLITUDE值0引言P型核磁共振仪器(MRIL-P)通过测量氢原子核在不同磁场强度下发生重聚时切割磁力线所释放 的电信号以确定地层流体性质,与常规测井资料结 合分析能够有效加速非常规和常规石油天然气的勘 探与开发[1]。
P型核磁共振仪器有5道中心频率、9 道工作频率,能同时测量地层的有效孔隙度、束缚水 孔隙度、总孔隙度等。
获取的资料可用于计算与岩 性无关的孔隙度、确定束缚水饱和度、孔隙结构分析 与毛管压力曲线转换、流体识别与定量评价、估算渗 透率等用途【2]〇本文从GAIN值、AMPLITUDE值等参数简单分析一下测井现场,尤其是在低增益环境下应注意的 几个问题,下面一一进行分析。
1G A IN值GAIN值代表了测井时井眼流体和地层对测井 仪器特别是仪器发射电路所形成的负载的大小,通 俗地说,GAIN麵高,仪器负载就越小,仪器工作就 比较轻松。
反之,GAIN值越低,仪器负载就越大,仪 器工作就比较吃力;在仪器工作过程中,GAIN值是 实时测量计算的,GAIN值的大小变化在核磁测井主 窗口中实时显示。
GAIN值的测量是通过安装在核磁探头主磁体上的B1测试线圈来实现的GAIN值的变化主要受地层电阻率和井眼变化的影响。
P型核磁共振成像测井仪操作规程
一.型核磁共振成像测井仪技术指标及现场施工条件:
(1)技术指标:
1.最大工作温度:350F
2.最大工作压强: 20000psi
3.仪器长度:49.63ft
4.仪器最大直径:6in
(2)现场施工条件:
1.井眼范围: 8.5—14 in
2.泥浆电阻率必须大于0.02ohm/m
二上井前生产准备:
1. 检查探头充油是否充足,压力平衡塞应距离底座1/2英寸处.
2. 对每只仪器作PM1检查.
三测井现场操作
(一)测前刻度与检查。
1.把D4TG→MRCC→MREC→FIELD VERIFIER及电缆头在地面连
接起来,个仪器必须硬连.
2.从测井软件CALSS主菜单中选择LOGGING SETUP.
3.从LOGGING SETUP中选择SERVICE SELECTION.
4.输入服务表2440并回车。
5.根据数解中心的测前设计方案选择激活表。
6.退出服务表。
7.给仪器电子线路加电,并检查通讯是否正常。
8.进行GR仪器的现场刻度。
9.打开MRIL主窗口,检查各电压值是否正常,检查温度值是否接
近环境温度,检查仪器系列号和激活表是否正确。
10.打开扫频窗口,使用默认得总幅度GA(50),默认频率,默认激活表
(FREQSWPD)进行扫频。
11.待扫频完成,检查五个频带的扫频图,如果正确,那么存盘保留,
否则重做此步。
12.退出扫频窗口,在MRIL主窗口中准备给仪器加直流高压。
13.在MRIL主窗口中点击“A TTACH”钮,若操作成功,则在DCCP
面板上加直流高压倒40Vdc,并观察在停止增加电压之后,电流是否减少到零,井下仪电压是否与地面电压相等。
14.在主窗口中点击“START”钮,检查中心频率是否与扫频所得的
频率一致,设定GA值为50。
15.点击”OK”钮,在指令被仪器接受之后,“START”牛就会再一次变
为高亮状态。
16.继续增加直流电压,同时监视电源面板和“MRIL”窗口中“HV
max”上的电压电流,直到仪器电压达到600Vdc。
在加电过程中,还要同时调整W5电源,使未稳压15伏保持在19-24伏之间。
17.打开刻度窗口,选择“FIELD CAL”并点击“START”来打开
“STATISTICS SETUP”窗口。
在此窗口中设置参数如下:
FRIST EXPERIMENT : 50
LAST EXPERIMENT : 50
ACTIVATION SET : DVERIFYX
GLOBAL AMPLITUDE : 100
RUNNING A VERAGE : 20
FIELD VERIFIER # :
FREQUENCIES 0 TO 4 : FROM THE FREQUENCY SWEEP.
18.点击“OK”开始刻度。
19.刻度完成之后,检查数据是否在公差范围内.如果合格,那么就存
盘。
20.按正确的关电步骤,给电容放电,最后关闭仪器W5电源。
21.使用探头校验器对探头进行检查。
(二)仪器下井要求。
1.在井口用卡盘垂直吊装仪器。
仪器连接号以后,给电子线路供电,加载服务表2440,把探头提出井口悬在空气中,检查增益值应大
于50,增益值必须远大于零。
2.器进入进入井眼前绝对不能供高压直流电。
3.仪器对零,下井。
开始下井时,根据井况确定仪器下井速度,最快
不能超过3000m/h(50m/min),在套管鞋附近,不能超过1000m/h。
观
察增益应在15-20以上。
3.仪器进入裸眼之后,增益和张力都会增加,若增益低于100绝对不能供高压直流电。
(三)测井操作:
1.扫频:
22.仪器进入裸眼井段之后,在目的层位电阻率曲线和井径曲线比较
平滑的井段,一边慢慢移动仪器,一边进行扫频,操作步骤同(三
(一)9-11)步。
(打开MRIL主窗口,检查各电压值是否正常,检查温
度值是否接近环境温度,检查仪器系列号和激活表是否正确。
打开扫频窗口,
使用默认得总幅度GA(50),默认频率,默认激活表(FREQSWPD)进行扫频。
待扫频完成,检查五个频带的扫频图,如果正确,那么存盘保留,否则重做
此步。
)
2.振铃扫描:
(1)给仪器加直流高压,步骤同(三(一)12-16)步。
(退出扫频窗口,在MRIL主窗口中准备给仪器加直流高压。
在MRIL主窗口中点击“ATTACH”钮,若操作成功,则在DCCP面板上加直流高压倒40Vdc,并观察在停止增加电压之后,电流是否减少到零,井下仪电压是否与地面电压相等。
在主窗口中点击“START”钮,检查中心频率是否与扫频所得的频率一致,设定GA 值为50。
点击”OK”钮,在指令被仪器接受之后,“START”牛就会再一次变为高亮状态。
继续增加直流电压,同时监视电源面板和“MRIL”窗口中“HV max”上的电压电流,直到仪器电压达到600Vdc。
在加电过程中,还要同时调整W5电源,使未稳压15伏保持在19-24伏之间。
)
(2)检查MRIL主窗口内阁传感器值是否在公差范围内。
(3)把发射直流高压降到300伏,GA=50,使用激活表(FREQSWPD)(HRING06D)分别作振铃扫描,作振铃扫描时,仪器要在同一井段,以不高于(3m/Min)速度移动。
(4)查各振铃数据应在公差范围之内。
3.井资料采集:
(1)使用测速计算软件,确定合适当测井速度和运行平均数。
(2)点击“OK”按钮,输入正确定运行平均数,群人五个频带动中心频率正确无误,然后点击“OK”按钮。
(3)增加直流高压倒600V,步骤同((三)(一)16)步。
(4)B设定值,调整脉冲总幅度G.A值,是B1mod=B1cal(+-5%)。
(5)根据实际情况设定测井参数表。
(6)根据数解中心和甲方要求编辑输出表。
(7)把仪器下放到测量井段,进行数据采集。
在CALSS里开始测井操
作,一边测井一边监视MRIL 主窗口,确保下列条款:
A: 任何一组的任何一个参数没有红色警告闪烁显示。
B: Hvmin>450Vdc,Hvmax<620V.
C: CHI<2.
D: 回波串没有明显噪声。
E: B1mod在B1cal的+-5%之内。
F: 电子线路电压在19-24之间。
G: 各温度传感器温差<30F
H: NOISE<2.
OFFSET<10.
RES2D<121.
8. 测井资料采集完毕,执行正确定井下仪关电步骤,同(三(一)20)步。
