2015高考物理试题分类汇编：静电场

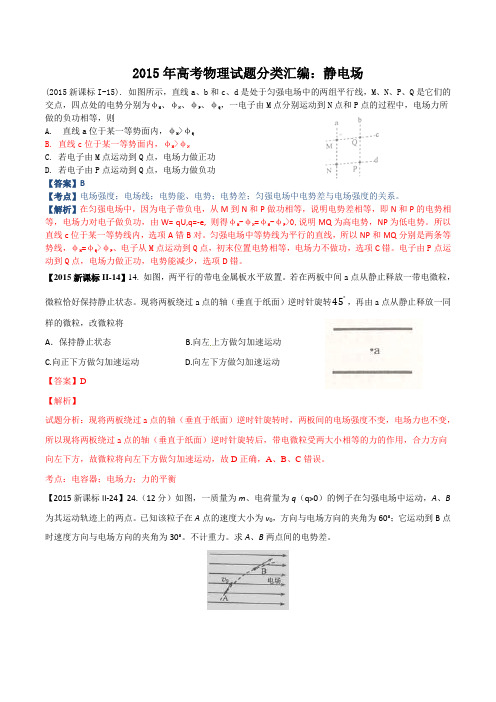

2015年高考物理试题分类汇编：静电场(2015新课标I-15). 如图所示，直线a、b和c、d是处于匀强电场中的两组平行线，M、N、P、Q是它们的交点，四点处的电势分别为φM、φN、φP、φQ，一电子由M点分别运动到N点和P点的过程中，电场力所做的负功相等，则A. 直线a位于某一等势面内，φM>φQB. 直线c位于某一等势面内，φM>φNC. 若电子由M点运动到Q点，电场力做正功D. 若电子由P点运动到Q点，电场力做负功【答案】B【考点】电场强度；电场线；电势能、电势；电势差；匀强电场中电势差与电场强度的关系。

【解析】在匀强电场中，因为电子带负电，从M到N和P做功相等，说明电势差相等，即N和P的电势相等，电场力对电子做负功，由W= qU,q=-e, 则得φM-φN=φM-φP>0,说明MQ为高电势，NP为低电势。

所以直线c位于某一等势线内，选项A错B对。

匀强电场中等势线为平行的直线，所以NP和MQ分别是两条等势线，φM=φQ>φP、电子从M点运动到Q点，初末位置电势相等，电场力不做功，选项C错。

电子由P点运动到Q点，电场力做正功，电势能减少，选项D错。

【2015新课标II-14】14. 如图，两平行的带电金属板水平放置。

若在两板中间a点从静止释放一带电微粒，45，再由a点从静止释放一同微粒恰好保持静止状态。

现将两板绕过a点的轴（垂直于纸面）逆时针旋转°样的微粒，改微粒将A．保持静止状态 B.向左上方做匀加速运动C.向正下方做匀加速运动D.向左下方做匀加速运动【答案】D【解析】试题分析：现将两板绕过a点的轴（垂直于纸面）逆时针旋转时，两板间的电场强度不变，电场力也不变，所以现将两板绕过a点的轴（垂直于纸面）逆时针旋转后，带电微粒受两大小相等的力的作用，合力方向向左下方，故微粒将向左下方做匀加速运动，故D正确，A、B、C错误。

考点：电容器；电场力；力的平衡【2015新课标II-24】24.（12分）如图，一质量为m、电荷量为q（q>0）的例子在匀强电场中运动，A、B 为其运动轨迹上的两点。

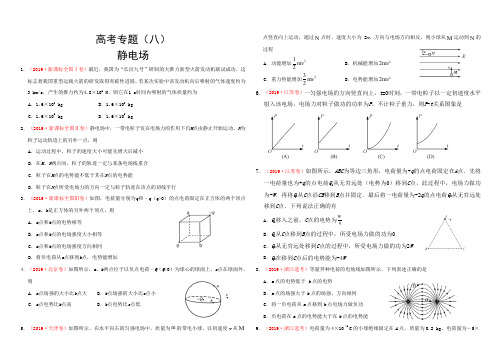

高考专题（八）静电场1．（2019·新课标全国Ⅰ卷）最近，我国为“长征九号”研制的大推力新型火箭发动机联试成功，这标志着我国重型运载火箭的研发取得突破性进展。

若某次实验中该发动机向后喷射的气体速度约为3 km/s，产生的推力约为4.8×106 N，则它在1 s时间内喷射的气体质量约为A．1.6×102 kg B．1.6×103 kgC．1.6×105 kg D．1.6×106 kg2．（2019·新课标全国Ⅱ卷）静电场中，一带电粒子仅在电场力的作用下自M点由静止开始运动，N为粒子运动轨迹上的另外一点，则A．运动过程中，粒子的速度大小可能先增大后减小B．在M、N两点间，粒子的轨迹一定与某条电场线重合C．粒子在M点的电势能不低于其在N点的电势能D．粒子在N点所受电场力的方向一定与粒子轨迹在该点的切线平行3．（2019·新课标全国Ⅲ卷）如图，电荷量分别为q和–q（q>0）的点电荷固定在正方体的两个顶点上，a、b是正方体的另外两个顶点。

则A．a点和b点的电势相等B．a点和b点的电场强度大小相等C．a点和b点的电场强度方向相同D．将负电荷从a点移到b点，电势能增加4．（2019·北京卷）如图所示，a、b两点位于以负点电荷–Q（Q>0）为球心的球面上，c点在球面外，则A．a点场强的大小比b点大 B．b点场强的大小比c点小C．a点电势比b点高 D．b点电势比c点低5．（2019·天津卷）如图所示，在水平向右的匀强电场中，质量为m的带电小球，以初速度v从M点竖直向上运动，通过N点时，速度大小为2v，方向与电场方向相反，则小球从M运动到N的过程A．动能增加212mv B．机械能增加22mvC．重力势能增加232mv D．电势能增加22mv6．（2019·江苏卷）一匀强电场的方向竖直向上，t=0时刻，一带电粒子以一定初速度水平射入该电场，电场力对粒子做功的功率为P，不计粒子重力，则P-t关系图象是7．（2019·江苏卷）如图所示，ABC为等边三角形，电荷量为+q的点电荷固定在A点．先将一电荷量也为+q的点电荷Q1从无穷远处（电势为0）移到C点，此过程中，电场力做功为-W．再将Q1从C点沿CB移到B点并固定．最后将一电荷量为-2q的点电荷Q2从无穷远处移到C点．下列说法正确的有A．Q1移入之前，C点的电势为WqB．Q1从C点移到B点的过程中，所受电场力做的功为0C．Q2从无穷远处移到C点的过程中，所受电场力做的功为2WD．Q2在移到C点后的电势能为-4W8．（2019·浙江选考）等量异种电荷的电场线如图所示，下列表述正确的是A．a点的电势低于b点的电势B．a点的场强大于b点的场强，方向相同C．将一负电荷从a点移到b点电场力做负功D．负电荷在a点的电势能大于在b点的电势能9．（2019·浙江选考）电荷量为4×10－6 C的小球绝缘固定在A点，质量为0.2 kg、电荷量为－5×10－6C 的小球用绝缘细线悬挂，静止于B 点。

专题7 电场1.（15江苏卷）静电现象在自然界中普遍存在，我国早在西汉末年已有对静电现象的记载《春秋纬考异邮》中有玳瑁吸衣若只说，但下列不属于静电现象的是A．梳过头发的塑料梳子吸起纸屑B．带电小球移至不带电金属球附近，两者相互吸引C．小线圈接近通电线圈过程中，小线圈中产生电流D．从干燥的地毯走过，手碰到金属把手时有被电击的感觉答案：C解析：C是电磁感应现象，其余是静电现象.2.（15江苏卷）一带正电的小球向右水平抛入范围足够大的匀强电场，电场方向水平向左，不计空气阻力，则小球A．做直线运动 B．做曲线运动 C．速率先减小后增大，D．速率先增大后减小答案：BC解析：小球受重力和电场力，合力方向左下，初速度与合力不在同一直线，所以小球做曲线运动.初阶段，合力与速度夹角为钝角，速率减小，后来，合力与速度夹角为锐角，速率增大，所以速率先减小后增大.3，（15江苏卷）两个相同的负电荷和一个正电荷附近的电场线分布如图所示，c时两负电荷连线的中点，d点在正电荷的正上方，c、d到正电荷的距离相等，则A．a点的电场强度比b点的大B．a点的电势比b点的高C．c点的电场强度比d点的大D．c点的电势比d点的低答案：ACD解析：逐项判断A.根据电场线的疏密判断，a点电场强度比b大，A正确；B.根据沿电场线电势降低，a 点的电势比b 低，B 错误；C.根据电场的叠加原理，c 、d 点的电场都是正电荷与两个相同的负电荷形成的电场的叠加，c 点两个相同的负电荷形成的电场互相抵消、d 点两个相同的负电荷形成的电场方向与正电荷形成的电场方向相反，而c 、d 点与正电荷距离相等，所以c 点电场强度比d 大，C 正确；D.根据的原理，c 、d 点与正电荷Ed U =距离相等，但正电荷到c 间电场强度比到d 间电场强度大，所以电势降落大，所以c 点的电势比d 低，D 正确.4.（15江苏卷）（16分）一台质谱仪的工作原理如图所示，电荷量均为+q 、质量不同的离子飘入电压为的加速电场，其初速度几乎为零，这些离子经过加速后通过狭缝O 沿着与0U 磁场垂直的方向进入磁感应强度为B 的匀强磁场，最后打在底片上，已知放置底片区域已知放置底片的区域MN =L ，且OM =L .某次测量发现MN 中左侧区域MQ 损坏，检测不到离23子，但右侧区域QN 仍能正常检测到离子. 在适当调节加速电压后，原本打在MQ 的离子13即可在QN 检测到.（1）求原本打在MN 中点P 的离子质量m ；（2）为使原本打在P 的离子能打在QN 区域，求加速电压U 的调节范围；（3）为了在QN 区域将原本打在MQ 区域的所有离子检测完整，求需要调节U 的最少次数.（取；)20. 301lg =lg30. 477,lg50. 699==解析：（1）离子在电场中加速2021mv qU =在磁场中做匀速圆周运动，解得 ①r v m qvB 2=qmU B r 021=代入，解得 ②L r 430=022329U L qB m =（2）由（1）得，，离子打在Q 点，解得;离子打在N =U 220916L r U L r 65=811000U U =点，解得，则电压的范围L r =9160U U =9168110000U U U ≤≤（3）由（1）可知，∝r U第一次调节电压到，使原本打到点的离子打到点，，此时，设原本1U Q N 0165U U L L =半径为的打在的离子打在上，则，解得1r 1Q Q 01165U U r L =L L r 362565(21==第二次调节电压到，使原本打到点的离子打到点，，此时，设原2U 1Q N 022)65(U U L L=本半径为的打在的离子打在上，则，解得2r 2Q Q 02265U U r L =L L r 216125)65(32==同理，第次调节电压，有,检测完整，有，解得n L r n n 1)65(+=L r n 21≤，最少次数为3次.8.21)56lg(2lg ≈-≥n 第三次调节电压到，使原本打到点的离子打到点，，此时，设原3U 2Q N 033)65(U U L L=本半径为的打在的离子打在上，则，解得3r 3Q Q 03365U U r L =,调节电压的次数最少为3次.L L L r 211296625)65(43<==5.（15海南卷）如图，一充电后的平行板电容器的两极板相距l ，在正极板附近有一质量为M 、电荷量为q （q ＞0）的粒子，在负极板附近有另一质量为m 、电荷量为-q 的粒子，在电场力的作用下，两粒子同时从静止开始运动.已知两粒子同时经过一平行于正极板且与其相距l 52的平面.若两粒子间相互作用力可忽略，不计重力，则M ：m 为（ ）A. 3:2 B. 2：1 C. 5:2 D. 3:1答案：A解析：设电场强度为E ，两粒子的运动时间相同，对M 有，Eq a M =，22152Eq l t M =；对m 有'Eq a m =，23152Eq l t m =，联立解得32M m =，A 正确；6.（15海南卷）如图，两电荷量分别为Q （Q ＞0）和-Q 的点电荷对称地放置在x 轴上原点O的两侧，a点位于x轴上O点与点电荷Q之间，b位于y轴O点上方.取无穷远处的电势为零，下列说法正确的是A.b点的电势为零，电场强度也为零B.正的试探电荷在a点的电势能大于零，所受电场力方向向右C.将正的试探电荷从O点移到a点，必须克服电场力做功D.将同一正的试探电荷先后从O、b点移到a点，后者电势能的变化较大答案：BC解析：因为等量异种电荷在其连线的中垂线上的电场方向为水平指向负电荷，所以电场方向与中垂线方向垂直，故中垂线为等势线，因为中垂线延伸到无穷远处，所以中垂线的电势为零，故b点的电势为零，但是电场强度不为零，A错误；等量异种电荷连线上，电场方向由正电荷指向负电荷，方向水平向右，在中点O处电势为零，O点左侧电势为正，右侧电势为负，又知道正电荷在正电势处电势能为正，故B正确；O点的电势低于a点的电势，电场力做负功，所以必须克服电场力做功，C正确；O点和b点的电势相等，所以先后从O、b点移到a点，电场力做功相等，电势能变化相同，D错误；7.（15四川卷）如图所示，半圆槽光滑、绝缘、固定，圆心是O，最低点是P，直径MN水平，a、b是两个完全相同的带正电小球（视为点电荷），b固定在M点，a从N点静止释放，沿半圆槽运动经过P点到达某点Q（图中未画出）时速度为零.则小球aA．从N到Q的过程中，重力与库仑力的合力先增大后减小B．从N到P的过程中，速率先增大后减小C．从N到Q的过程中，电势能一直增加D．从P到Q的过程中，动能减少量小于电势能增加量答案：BC解析：a球从N点静止释放后，受重力mg、b球的库仑斥力F C和槽的弹力N作用，a球在从N到Q的过程中，mg与F C的夹角θ逐渐减小，不妨先假设F C的大小不变，随着θ的减小mg与F C的合力F将逐渐增大，况且，由库仑定律和图中几何关系可知，随着θ的减小F C 逐渐增大，因此F 一直增加，故选项A 错误；在a 球在从N 到Q 的过程中，a 、b 两小球距离逐渐变小，电场力一直做负功，电势能一直增加，故选项C 正确；显然在从P 到Q 的过程中，根据能的转化与守恒可知，其电势能增加量等于其机械能的减少量，b 球在Q 点时的重力势能大于其在P 点时的重力势能，因此该过程中动能一定在减少，且其减少量一定等于其电势能与重力势能增加量之和，故选项D 错误；既然在从P 到Q 的过程中，b 球的动能在减少，因此其速率也在减小，而开始在N 点时速率为0，开始向下运动段中，其速率必先增大，故选项B 正确.8.（15安徽卷）由库仑定律可知，真空中两个静止的点电荷，带电量分别为q 1和q 2，其间距离为r 时，它们之间相互作用力的大小为，式中k 为静电力常量.若用国221r q q kF =际单位制的基本单位表示，k 的单位应为A ．kg·A 2·m 2B ．kg·A -2·m 3·s -4C ．kg·m 2·C -2D ．N·m 2·A -2答案：B解析：根据单位制，k 的单位为N·m 2·C -2，而1N= 1kg·m·s -2，1C=1 A·s ，代入得k 的单位为kg·A -2·m 3·s -4，故答案为B ．9.（15 安徽卷）已知均匀带电的无穷大平面在真空中激发电场的场强大小为，其中02σεσ为平面上单位面积所带的电荷量，ε0为常量.如图所示的平行板电容器，极板正对面积为S ，其间为真空，带电量为Q .不计边缘效应时，极板可看作无穷大导体板，则极板间的电场强度大小和两极板间相互的静电引力大小分别为A ．和B ．和S εQ 0S εQ 0202Q S εSεQ 02C ．和 D ．和02QS ε202Q S εS εQ 0202Q S ε答案：D解析：由题意，单块极板产生的电场强度为，根据电场的叠加原理，极板间的002QE S ε=电场强度大小，选项B 、C 错误；由于一块极板在另一块极板处产生的电场002Q E E Sε==强度处处相同，借用微元和累加的思想，所以另一块极板所受电场力为，2002Q F QE S ε==故选项A 错误．答案为D ．10.（15海南卷）在xOy 平面内，有沿y 轴负方向的匀强电场，场强大小为E （图中未画出），由A 点斜射出一质量为m ，带电量为+q 的粒子，B 和C 是粒子运动轨迹上的两点，如图所示，其中l 0为常数.粒子所受重力忽略不计，求：（1）粒子从A 到C 过程中电场力对它做的功；（2）粒子从A 到C 过程所经历的时间；（3）粒子经过C 点时的速率.解析：（1）电场力做功与路径无关，A 、C 间沿电场线方向的距离，所以电场力03y l ∆=做功；03W qE y qEl =∆=（2）由对称性知，轨迹最高点在y 轴上，设为P 点，带电粒子在水平方向做匀速直线运动，又A 、P 、B 、C 的水平间距相等，均为l 0，所以三段轨迹经历时间也相等，设为t 0，由P 到C 竖直方向做初速为零的匀加速直线运动，有，，由P 到:1:3PB BC y y ∆∆=0PB y l ∆=B ，有，解得A 到C 过程所经历的时间20012qE lt m =g 0t =；03AC t t ==（3）由P 到C ，水平速度，所以，竖直方向，0022x v t l =g00x l v t ==00242yv t l =所以，即粒子经过C 点时的速率0044y x l v v t ==C x v ===11.（15广东卷）（多选题）如图所示的水平匀强电场中，将两个带电小球M 和N 分别沿图示路径移动到同一水平线上的不同位置，释放后，MN 保持静止，不计重力，则A．M的带电量比N大 B．M带负电荷，N带正电荷C．静止时M受到的合力比N大D．移动过程中匀强电场对M做负功答案：BD解析：释放后，MN保持静止，它们均受到水平匀强电场的电场力qE和相互之间的库仑力F作用，因此有qE＝F，两者方向相反，其合力为0，故选项C错误；由牛顿第三定律可知，MN间相互作用的库仑力F，一定大小相等、方向相反，所以它们受到的水平匀强电场的电场力qE也一定大小相等、方向相反，所以两带电小球必带异种电荷，电量相等，故选项A 错误；两小球带异种电荷，相互间的库仑力为引力，由图中位置关系可知，小球M受到的水平匀强电场的电场力方向向左，与电场方向相反，所以带负电，小球N受到的水平匀强电场的电场力方向向右，与电场方向相同，所以带正电，故选项B正确；由图示可知，小球M移动方向与水平匀强电场的电场力方向成钝角，所以匀强电场对M做负功，故选项D正确.。

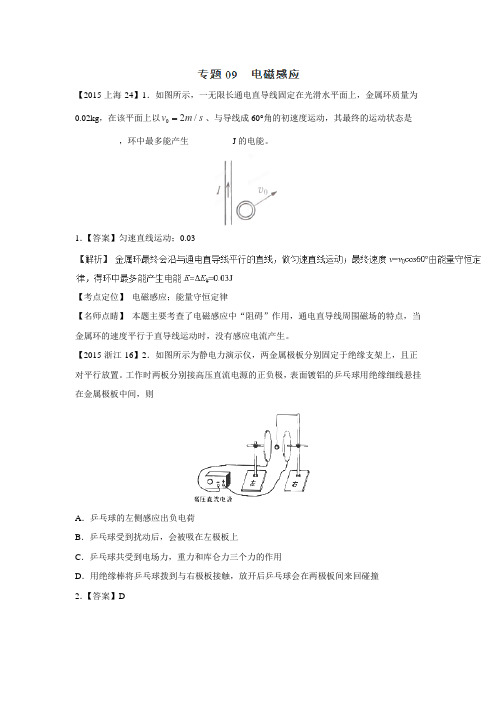

【2015·上海·24】1．如图所示，一无限长通电直导线固定在光滑水平面上，金属环质量为0.02kg，在该平面上以02/v m s、与导线成60°角的初速度运动，其最终的运动状态是__________，环中最多能产生__________J的电能。

1．【答案】匀速直线运动；0.03【考点定位】电磁感应；能量守恒定律【名师点睛】本题主要考查了电磁感应中“阻碍”作用，通电直导线周围磁场的特点，当金属环的速度平行于直导线运动时，没有感应电流产生。

【2015·浙江·16】2．如图所示为静电力演示仪，两金属极板分别固定于绝缘支架上，且正对平行放置。

工作时两板分别接高压直流电源的正负极，表面镀铝的乒乓球用绝缘细线悬挂在金属极板中间，则A．乒乓球的左侧感应出负电荷B．乒乓球受到扰动后，会被吸在左极板上C．乒乓球共受到电场力，重力和库仑力三个力的作用D．用绝缘棒将乒乓球拨到与右极板接触，放开后乒乓球会在两极板间来回碰撞2．【答案】D【考点定位】考查了库仑力，静电感应【方法技巧】静电感应的实质是电荷间的相互作用力，同种电荷相斥，异种电荷相吸，对于一个不带电的导体，在电场中两侧感应出的电荷是等量异种电荷【2015·海南·2】3．如图所示，空间有一匀强磁场，一直金属棒与磁感应强度方向垂直，当它以速度v 沿与棒和磁感应强度都垂直的方向运动时，棒两端的感应电动势大小ε，将此棒弯成两段长度相等且相互垂直的折弯，置于磁感应强度相垂直的平面内，当它沿两段折线夹角平分线的方向以速度v 运动时，棒两端的感应电动势大小为ε'，则εε'等于（）A ．1/2B ．22 C ．1 D ．2 3．【答案】B【考点定位】导体切割磁感线运动【方法技巧】本题关键要准确理解公式E BLv =中L 的含义，知道L 是有效的切割长度，即速度垂直方向上金属棒的长度。

【2015·山东·17】4． 如图，一均匀金属圆盘绕通过其圆心且与盘面垂直的轴逆时针匀速转动。

第六章 静 电 场考点一 电场的性质及其描述1．(2013·新课标全国Ⅰ，6分)如图，一半径为R 的圆盘上均匀分布着电荷量为Q 的电荷，在垂直于圆盘且过圆心c 的轴线上有a 、 b 、d三个点，a 和b 、b 和c 、 c 和d 间的距离均为R ，在a 点处有一电荷量为q (q ＞0)的固定点电荷。

已知b 点处的场强为零，则d 点处场强的大小为(k 为静电力常量)( )A ．k 3q R 2B ．k 10q 9R 2C ．k Q ＋q R 2D ．k 9Q ＋q 9R 2解析：选B 本题考查静电场相关知识，意在考查考生对电场叠加、库仑定律等相关知识的理解。

由于在a 点放置一点电荷q 后，b 点电场强度为零，说明点电荷q 在b 点产生的电场强度与圆盘上Q 在b 点产生的电场强度大小相等，即E Q ＝E q ＝k q R 2，根据对称性可知Q 在d 点产生的场强大小E ′Q ＝k q R 2，则E d ＝E ′Q ＋E ′q ＝k q R 2＋k q (3R )2＝k 10q 9R 2，故选项B 正确。

2．(2013·新课标全国Ⅱ，6分)如图，在光滑绝缘水平面上，三个带电小球a 、b 和c 分别位于边长为l 的正三角形的三个顶点上；a 、b 带正电，电荷量均为q ，c 带负电。

整个系统置于方向水平的匀强电场中。

已知静电力常量为k 。

若三个小球均处于静止状态，则匀强电场场强的大小为( ) A.3kq 3l 2 B.3kq l 2 C.3kq l 2 D.23kq l2 解析：选B 本题考查库仑定律、电场力、平衡条件及其相关知识点，意在考查考生综合运用知识解决问题的能力。

设小球c 带电荷量为Q ，由库仑定律可知小球a 对小球c 的库仑引力为F ＝k qQ l 2，小球b 对小球c 的库仑引力为F ＝k qQ l2，二力合力为2F cos 30°。

设水平匀强电场场强的大小为E ，对c 球，由平衡条件可得：QE ＝2F cos 30°，解得：E ＝3kq l 2，选项B 正确。

第七章静电场7.1库仑定律7.1.1库仑定律的理解与应用7.1.2库仑力下的受力平衡7.2电场强度7.2.1电场强度的理解和应用7.2.2特值法求电场强度7.3电势能和电势7.3.1电势能和电势的理解与应用7.3.2非匀强电场7.3.3电场中的“轨迹”问题7.3.4电场中的功能关系7.4电场强度与电势的关系7.5等分法求电场强度或电势7.6 E-x图像和φ-t图像7.7静电现象的应用7.8电容器7.8.1电容器的动态分析7.8.2电容器和力学的综合7.9带电粒子在电场中的运动7.9.1带电粒子在匀强电场中的运动7.9.2静电除尘7.9.3带电粒子在特殊电场中的运动7.9.4带电粒子在交变电场中的运动7.10带电体在电场中的运动7.11夸克问题7.12高考真题精选：静电场7.1库仑定律7.1.1库仑定律的理解与应用2013四川8.（17分）（1）（6分）在探究两电荷间相互作用力的大小与哪些因素有关的实验中，一同学猜想可能与两电荷的间离和带电量有关。

他选用带正电的小球A和B，A球放在可移动的绝座上，B球用绝缘丝线悬挂于玻璃棒C点，如图所示。

实验时，先保持两电荷量不变，使A球从远处逐渐向B球靠近，观察到两球距离越小，B球悬线的偏角越大，再保持两球的距离不变，改变小球所带的电荷量，观察到电荷量越大，B球悬线的偏角越大。

实验表明：两电荷之间的相互作用力，随其距离的____________而增大，随其所带电荷量___________而增大。

此同学在探究中应用的科学方法是_________________(选填：“累积法”、“等效替代法”、“控制变量法”、“或演绎法”)（2011海南第3题）.三个相同的金属小球1.2.3.分别置于绝缘支架上，各球之间的距离远大于小球的直径。

球1的带电量为q，球2的带电量为nq，球3不带电且离球1和球2很远，此时球1、2之间作用力的大小为F。

现使球3先与球2接触，再与球1接触，然后将球3移至远处，此时1、2之间作用力的大小仍为F，方向不变。

专题22带电粒子在电场中的运动一、选择题1、（2012·海南物理）如图，在两水平极板间存在匀强电场和匀强磁场，电场方向竖直向下，磁场方向垂直于纸面向里。

一带电粒子以某一速度沿水平直线通过两极板。

若不计重力，下列四个物理量中哪一个改变时，粒子运动轨迹不会改变？A. 粒子速度的大小；B.粒子所带电荷量；B. C.电场强度； D.磁感应强度【答案】B2、（2012·海南物理）如图，直线上有o 、a 、b 、c 四点，ab 间的距离与bc 间的距离相等。

在o 点处有固定点电荷，已知b 点电势高于c 点电势。

若一带负电电荷的粒子仅在电场力作用下先从c 点运动到b 点，再从b 点运动到a 点，则A ． 两过程中电场力做的功相等B ． 前一过程中电场力做的功大于后一过程中电场力做的功C ． 前一过程中，粒子电势能不断减小D ． 后一过程中，粒子动能不断减小【答案】C3、（·山东理综）（多选题）图中虚线为一组间距相等的同心圆，圆心处固定一带正电的点电荷。

一带电粒子以一定初速度射入电场，实线为粒子仅在电场力作用下的运动轨迹，a 、b 、c 三点是实线与虚线的交点。

则该粒子A ．带负电B ．在c 点受力最大C ．在b 点的电势能大于在c 点的电势能D ．由a 点到b 点的动能变化大于由b 点到c 点的动能变化【答案】CD4、【海南卷】（多选题）如图（a ），直线MN 表示某电场中的一条电场线，a 、b 是线上的两点，将一带负电荷的粒子从a 点处由静止释放，粒子从a 运动到b 过程中的v -t 图线如图（b ）所示。

设a 、b 两点的电势分别为a ϕ、b ϕ，场强大小分别为E a 、E b ，粒子在a 、b 两点的电势能分别为W a 、W b ，不计重力，则有A ．a ϕ>b ϕB ．E a >E bC ．E a <E bD ．W a >W b【答案】BD5、【2014·上海卷】（多选题）静电场在x 轴上的场强E 随x 的变化关系如图所示，x 轴正向为场强正方向，带正电的点电荷沿x 轴运动，则点电荷（A ）在x 2和x 4处电势能相等 （B ）由x 1运动到x 3的过程电势能增大（C ）由x 1运动到x 4的过程电场力先增大后减小（D ）由x 1运动到x 4的过程电场力先减小后增大6、【2014·安徽卷】一带电粒子在电场中仅受静电力作用，做初速度为零的直线运动，取该直线为x 轴，起始点O 为坐标原点，其电势能E p 与位移x 的关系如图所示，下列图象中合理的是【答案】D7、【江苏·7】（多选题）一带正电的小球向右水平抛入范围足够大的匀强电场，电场方向水平向左，不计空气阻力，则小球（）A ．做直线运动B ．做曲线运动B ．C ．速率先减小后增大D ．速率先增大后减小【答案】BC8、【2015·天津·7】（多选题）如图所示，氕核、氘核、氚核三种粒子从同一位置无初速度地飘入电场线水平向右的加速电场1E ，之后进入电场线竖直向下的匀强电场2E 发生偏转，最后打在屏上，整个装置处于真空中，不计粒子重力及其相互作用，那么A ．偏转电场2E 对三种粒子做功一样多B ．三种粒子打到屏上时速度一样大C ．三种粒子运动到屏上所用时间相同D ．三种粒子一定打到屏上的同一位置，【答案】AD9、【广东·21】（多选题）如图所示的水平匀强电场中，将两个带电小球M 和N 分别沿图示路径移动到同一水平线上的不同位置，释放后，MN 保持静止，不计重力，则A ．M 的带电量比N 大B ．M 带负电荷，N 带正电荷C ．静止时M 受到的合力比N 大D ．移动过程中匀强电场对M 做负功 【答案】BD10、（2013广东卷）喷墨打印机的简化模型如图所示，重力可忽略的墨汁微滴，经带电室带负电后，以速度v 垂直匀强电场飞入极板间，最终打在纸上，则微滴在极板间电场中A. 向负极板偏转B.电势能逐渐增大C.运动轨迹是抛物线D.运动轨迹与带电量无关【答案】C11、（2011安徽卷）图（a ）为示管的原理图。

考点8 静电场 一、选择题 1.(2014·新课标全国卷Ⅰ)如图,在正点电荷Q的电场中有M、N、P、F四点,M、N、P为直角三角形的三个顶点,F为MN的中点,∠M=30°。

M、N、P、F四点处的电势分别用φM、φN、φP、φF表示。

已知φM=φN,φP=φF,点电荷Q在M、N、P三点所在平面内,则( ) A.点电荷Q一定在MP的连线上 B.连接PF的线段一定在同一等势面上 C.将正试探电荷从P点搬运到N点,电场力做负功 D.φP大于φM 【解题指南】解答本题应掌握等势点连线的中垂线一定过场源电荷。

【解析】选A、D。

本题考查了电场问题。

根据题意分别画出MN和FP的中垂线,由几何关系知,两中垂线交点在MP连线上,如图。

点电荷在图中的O位置,A项正确,B错误;因为是正电荷形成的电场,将正电荷从P搬运到N,电场力做正功,C项错误;因为是正电荷形成的电场,越靠近场源电荷的等势面电势越高,D项正确。

2.(2014·北京高考)如图所示,实线表示某静电场的电场线,虚线表示该电场的等势面。

下列判断正确的是( ) A.1、2两点的场强相等 B.1、3两点的场强相等 C.1、2两点的电势相等 D.2、3两点的电势相等 【解题指南】解答本题应明确以下两点: (1)电场线的疏密程度表示电场强度的大小; (2)等势面上各点的电势相等。

【解析】选D。

根据电场线的疏密判断电场强度的大小,电场线越密,电场强度越大,所以E1>E2,E1>E3,A、B均错误;电势是标量,电场线由电势高的等势面指向电势低的等势面,且在同一等势面上电势相等,所以φ1>φ2,φ2=φ3,C错误,D正确。

3.(2014·安徽高考)一带电粒子在电场中仅受静电力作用,做初速度为零的直线运动,取该直线为x轴,起始点O为坐标原点,其电势能Ep与位移x的关系如图所示,下列图像中合理的是( ) 【解题指南】解答本题注意以下三点: (1)电场力做功与电势能的关系:W电=-ΔEp=EpO-Ep,则Ep=EpO-W电。

高考物理电磁学知识点之静电场分类汇编附答案(6)一、选择题1．特斯拉线圈是一种制造人工闪电的装置，该装置的简化结构如图所示。

金属顶端和大地构成一个特殊的电容器。

顶端放电后，“电荷补充线圈”给顶端补充电荷，因而能持续地放电。

设顶端与大地间电压为U ，顶端带电量为Q ，下列说法正确的是（ ）A ．放电过程中，该电容器的电容增大B ．充电过程中，该电容器的电容增大C ．若Q 不变，顶端离地面越近U 越小D ．若Q 不变，顶端正对面积越大U 越大2．如图所示，用劲度系数为15N/m 的轻弹簧悬挂一个绝缘带有电荷量为72.010C -⨯的小球A ，此时弹簧的长度为10cm 。

在A 的正下方放一个带电球B 时，弹簧伸长量增加4cm ，此时两球相距12cm 。

已知静电力常量为922910N m /C k =⨯⋅，A 、B 可视为点电荷，则（ ）A ．A 球受到的库仑力是2.1NB ．A 球受到的库仑力是1.5NC ．B 球带负电，电荷量是51.210C -⨯D ．B 球带负电，电荷量是64.810C -⨯3．下列说法正确的是（ ）A ．电场不是实物，因此不是物质B ．元电荷就是电子C ．首次比较准确地测定电子电荷量的实验是密立根油滴实验，其实验原理是微小带电油滴在电场中受力平衡D ．库仑定律122kq q F r =与万有引力定律122km m F r=在形式上很相似；由此人们认识到库仑力与万有引力是同种性质的力 4．a 、b 、c 、d 分别是一个菱形的四个顶点，∠abc=120°．现将三个等量的正点电荷＋Q 固定在a 、b 、c 三个顶点上，将一个电量为＋q 的点电荷依次放在菱形中心点O 点和另一个顶点d 点处，两点相比：（ ）A．+q在d点所受的电场力较大B．+q在d点所具有的电势能较大C．d点的电势低于O点的电势D．d点的电场强度大于O点的电场强度5．空间存在着平行于x轴方向的静电场，P、M、O、N、Q为x轴上的点，P、Q之间各点的电势φ随位置坐标x的变化如图所示。

14. 两相邻匀强磁场区域的磁感应强度大小不同、方向平行。

一速度方向与磁感应强度方向垂直的带电粒子（不计重力），从较强磁场区域进入到较弱磁场区域后，粒子的 A.轨道半径减小，角速度增大 B.轨道半径减小，角速度减小 C.轨道半径增大，角速度增大 D.轨道半径增大，角速度减小 【答案】D考点：磁场中带电粒子的偏转15. 如图，直线a 、b 和c 、d 是处于匀强电场中的两组平行线，M 、N 、P 、Q 是它们的交点，四点处的电势分别为、、、。

一电子有M 点分别运动到N 点和P 点的过程中，电场力所做的负功相等，则A.直线a 位于某一等势面内，B.直线c 位于某一等势面内，C.若电子有M 点运动到Q 点，电场力做正功D.若电子有P 点运动到Q 点，电场力做负功 【答案】BM φN φP φPφQ M φφ>N M φφ>【解析】试题分析：电子带负电荷，从M 到N 和P 做功相等，说明电势差相等，即N 和P 的电势相等，匀强电场中等势线为平行的直线，所以NP 和MQ 分别是两条等势线，从M 到N ，电场力对负电荷做负功，说明MQ 为高电势，NP 为低电势。

所以直线c 位于某一等势线内，但是，选项A 错，B 对。

若电子从M 点运动到Q 点，初末位置电势相等，电场力不做功，选项C 错。

电子作为负电荷从P 到Q 即从低电势到高电势，电场力做正功，电势能减少，选项D 错。

考点：静电场16. 一理想变压器的原、副线圈的匝数比为3:1，在原、副线圈的回路中分别接有阻值相同的电阻，原线圈一侧接在电压为220V 的正弦交流电源上，如图所示。

设副线圈回路中电阻两端的电压为，原、副线圈回路中电阻消耗的功率的比值为k ，则A. B. C. D.【答案】A 【解析】试题分析：原副线圈电压比等于匝数比，根据副线圈负载电阻的电压，可知副线圈电压为，原线圈电压为，副线圈电流，原副线圈电流与匝数成反比，所以原线圈电流，那么原线圈输入电压，整理可得；原副线圈电阻消耗的功率根据，电阻相等，电流为1:3，可得功率比为1:9，，对照选项A对。
