【CN209901978U】便携式接地扁铁顶弯机装置【专利】

专利名称：一种接地扁铁的焊接装置
专利类型：实用新型专利
发明人：黄永平,周振华,莫进财,周锐杰,丁嘉全申请号：CN201921445734.5
申请日：20190902
公开号：CN210848859U
公开日：
20200626
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种接地扁铁的焊接装置，一种接地扁铁的焊接装置，包括支撑面板和设置在支撑面板底部且用于对接地扁铁进行固定的支撑脚，所述支撑面板上开设有滑动槽，在所述滑动槽内滑动连接有通过第一驱动电机驱动的活动块，所述活动块上设置有用于控制焊条运动的控制组件，所述控制组件包括通过第二驱动电机连接有第一挤压滚轮和通过弹簧连接的第二挤压滚轮，使用时，可通过设置的支撑脚对接地扁铁进行固定，进一步则可通过第一驱动电机和第二驱动电机的配合实现对接地扁铁的焊接，可使工作人员在固定接地扁铁后能够远离焊接地点，能有效避免焊接时所产生的有害物质对工作人员造成伤害，其实用性更强。

申请人：广东电网有限责任公司,广东电网有限责任公司东莞供电局
地址：510060 广东省广州市越秀区东风东路757号
国籍：CN
代理机构：北京集佳知识产权代理有限公司
代理人：骆英静
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920465195.5(22)申请日 2019.04.09(73)专利权人 中国十七冶集团有限公司地址 243000 安徽省马鞍山市雨山东路88号(72)发明人 夏耀祖　王雪松　王云飞　江龙　杨明　(74)专利代理机构 马鞍山市金桥专利代理有限公司 34111代理人 许瑞祥(51)Int.Cl.B21D 11/00(2006.01)B21D 11/22(2006.01)(54)实用新型名称一种接地扁钢ω弯快速制作装置(57)摘要本实用新型公开了一种接地扁钢ω弯快速制作装置，涉及接地扁钢Ω弯制作技术领域。

该接地扁钢ω弯快速制作装置，包括操作台，所述操作台正表面的两侧均开设有连接孔，所述连接孔上设置有与其配合设置的第二组件，所述操作台上分别固定连接有接地扁钢固定架、等边角钢和第一组件，所述第一组件包括组件本体和千斤顶连接件。

该接地扁钢ω弯快速制作装置，通过接地扁钢ω弯快速制作装置的改良以及使用，简化了接地扁钢Ω弯的制作程序，缩短了制作用时，而且保证了产品的美观程度，制作的过程中很好的对接地扁钢镀锌层进行保护，避免其遭到破坏，提高了工程的质量。

权利要求书1页 说明书3页 附图2页CN 209810981 U 2019.12.20C N 209810981U权　利　要　求　书1/1页CN 209810981 U1.一种接地扁钢ω弯快速制作装置，包括操作台(1)，其特征在于：所述操作台(1)正表面的两侧均开设有连接孔(2)，所述连接孔(2)上设置有与其配合设置的第二组件(3)，所述操作台(1)上分别固定连接有接地扁钢固定架(4)、等边角钢(5)和第一组件(6)；所述第一组件(6)包括组件本体(61)和千斤顶连接件(62)。

2。

专利名称：接地扁钢折弯机装置专利类型：实用新型专利
发明人：毛丹青,李海江,张博锋申请号：CN201920978421.X 申请日：20190627
公开号：CN210412047U
公开日：
20200428
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种接地扁钢折弯机装置，它包括折弯框架、顶升工具、顶压三角凸块，所述折弯框架为一个矩形框架，所述矩形框架底部上设有一个卡块，顶升工具位于矩形框架内并设于卡块上部，所述顶压三角凸块采用等边角钢，开口处通过钢板封闭焊接，顶压三角凸块通过其底部的钢板设于顶升工具顶端；所述矩形框架的顶部下部设有一个与顶压三角凸块对应的通长开口向下的等边角钢。

本实用新型减轻了工人体力负荷，同时也完美实现各种要求折弯角度，从而实现了发明产品所具有的高效、省力、经济的目的。

申请人：上海宝冶集团有限公司
地址：200941 上海市宝山区抚远路2457号
国籍：CN
代理机构：上海天协和诚知识产权代理事务所
代理人：蒋晏雯
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201820791628.1(22)申请日 2018.05.25(73)专利权人 山东电力建设第三工程有限公司地址 266100 山东省青岛市崂山区同安路882号(72)发明人 魏成凯　张凯　冷雪飞　楚明阳　潘军　金海鹏　任建春　(74)专利代理机构 济南舜源专利事务所有限公司 37205代理人 刘晓政(51)Int.Cl.B21D 5/01(2006.01)H01R 43/16(2006.01)(54)实用新型名称一种接地扁铁角度弯制工具(57)摘要本实用新型公开了一种接地扁铁角度弯制工具，包括底座和垂直角度成型装置，底座两端分别设有第一侧板和第二侧板，底座上设有千斤顶，千斤顶的上方设有第一限位轴和第二限位轴，第一侧板和第二侧板的上部均设有定位孔组，第一限位轴和第二限位轴通过定位孔组水平固定在千斤顶的正上方；所述垂直角度成型装置包括T型顶块、与T型顶块配合使用的第一限型轴套和第二限型轴套；T型顶块包括横板和竖板，竖板垂直固定在横板顶面，横板的底面固定安装有套管，T型顶块通过套管套装在千斤顶的升降柱上；第一限型轴套套装在第一限位轴上，第二限型轴套套装在第二限位轴上。

权利要求书1页 说明书3页 附图3页CN 208195286 U 2018.12.07C N 208195286U1.一种接地扁铁角度弯制工具，其特征在于：包括底座（1）和垂直角度成型装置，底座（1）两端分别设有第一侧板（2）和第二侧板（3），底座（1）上设有千斤顶（4），千斤顶（4）的上方设有第一限位轴（5）和第二限位轴（6），第一侧板（2）和第二侧板（3）的上部均设有定位孔组（7），第一限位轴（5）和第二限位轴（6）通过定位孔组（7）水平固定在千斤顶（4）的正上方；所述垂直角度成型装置包括T型顶块（8）、与T型顶块（8）配合使用的第一限型轴套（81）和第二限型轴套（82）；T型顶块（8）包括横版和竖版，竖版垂直固定在横版顶面，横版的底面固定安装有套管，T型顶块（8）通过套管套装在千斤顶（4）的升降柱上；第一限型轴套（81）套装在第一限位轴（5）上，第二限型轴套（82）套装在第二限位轴（6）上。

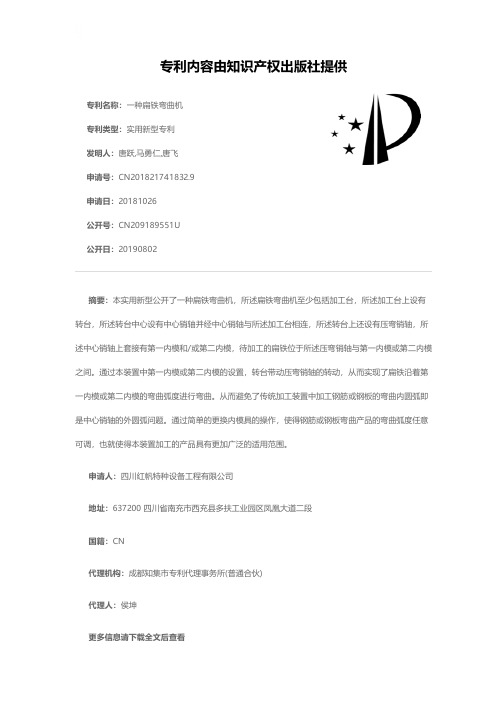

专利名称：一种扁铁弯曲机专利类型：实用新型专利
发明人：唐跃,马勇仁,唐飞
申请号：CN201821741832.9申请日：20181026
公开号：CN209189551U
公开日：
20190802
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种扁铁弯曲机，所述扁铁弯曲机至少包括加工台，所述加工台上设有转台，所述转台中心设有中心销轴并经中心销轴与所述加工台相连，所述转台上还设有压弯销轴，所述中心销轴上套接有第一内模和/或第二内模，待加工的扁铁位于所述压弯销轴与第一内模或第二内模之间。

通过本装置中第一内模或第二内模的设置，转台带动压弯销轴的转动，从而实现了扁铁沿着第一内模或第二内模的弯曲弧度进行弯曲。

从而避免了传统加工装置中加工钢筋或钢板的弯曲内圆弧即是中心销轴的外圆弧问题。

通过简单的更换内模具的操作，使得钢筋或钢板弯曲产品的弯曲弧度任意可调，也就使得本装置加工的产品具有更加广泛的适用范围。

申请人：四川红帆特种设备工程有限公司
地址：637200 四川省南充市西充县多扶工业园区凤凰大道二段
国籍：CN
代理机构：成都知集市专利代理事务所(普通合伙)
代理人：侯坤
更多信息请下载全文后查看。

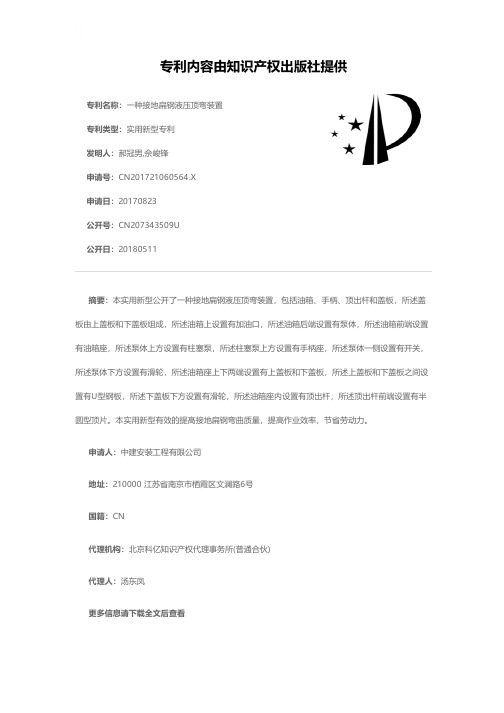

专利名称：一种接地扁钢液压顶弯装置专利类型：实用新型专利
发明人：郝冠男,佘峻锋
申请号：CN201721060564.X
申请日：20170823
公开号：CN207343509U
公开日：
20180511
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种接地扁钢液压顶弯装置，包括油箱、手柄、顶出杆和盖板，所述盖板由上盖板和下盖板组成，所述油箱上设置有加油口，所述油箱后端设置有泵体，所述油箱前端设置有油箱座，所述泵体上方设置有柱塞泵，所述柱塞泵上方设置有手柄座，所述泵体一侧设置有开关，所述泵体下方设置有滑轮，所述油箱座上下两端设置有上盖板和下盖板，所述上盖板和下盖板之间设置有U型钢板，所述下盖板下方设置有滑轮，所述油箱座内设置有顶出杆，所述顶出杆前端设置有半圆型顶片。

本实用新型有效的提高接地扁钢弯曲质量，提高作业效率，节省劳动力。

申请人：中建安装工程有限公司
地址：210000 江苏省南京市栖霞区文澜路6号
国籍：CN
代理机构：北京科亿知识产权代理事务所(普通合伙)
代理人：汤东凤
更多信息请下载全文后查看。

专利名称：一种便携式镀锌扁钢弯曲机
专利类型：实用新型专利
发明人：伍雄,刘欢,王伟,杨旭,梅世忠,周智豪申请号：CN202020891738.2
申请日：20200525
公开号：CN212216682U
公开日：
20201225
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种便携式镀锌扁钢弯曲机，包括4个支撑腿、2个横梁和1个鞍梁，每2个支撑腿支撑连接1个横梁，鞍梁设置在2个横梁上，鞍梁的一端设置有平行于鞍梁上表面的压板，在靠近压板的一个横梁上通过固定支撑连接有一个转轴，转轴的另一端连接鞍梁，转轴上设置有转筒，转筒上连接有弯曲机臂，弯曲机臂上设置有握把，转筒还连接有弯曲杆。

本实用新型实现不破坏镀锌扁钢镀锌层且达到标准压弯的效果，镀锌扁钢弯曲机重量较轻且不需要电源，便于光伏场区内携带转运，机器结构简单制作成本低，但能够较大幅度提高扁钢压弯效率。

申请人：中国电建集团贵州工程有限公司
地址：550006 贵州省贵阳市南明区花溪大道中段1号
国籍：CN
代理机构：北京世誉鑫诚专利代理有限公司
代理人：郭官厚
更多信息请下载全文后查看。

专利名称：一种便携式防雷接地跨接圆钢弯曲装置
专利类型：实用新型专利
发明人：姜现,吴明,白超,张瑾,柳续龙,朱黎明,王中杰,张翀,张国贤,孟庆华
申请号：CN201620716237.4
申请日：20160708
公开号：CN205833899U
公开日：
20161228
专利内容由知识产权出版社提供
摘要：本实用新型涉及建筑施工领域，尤其涉及一种便携式防雷接地跨接圆钢弯曲装置，该装置包括U型槽、横梁钢筋、钢筋支腿，U型槽连接于横梁钢筋的上部，至少两组钢筋支腿连接于横梁钢筋的下部；U型槽用于夹持待弯曲圆钢，U型槽的宽度与所夹持的待弯曲圆钢相配合，保证待弯曲圆钢被U型槽紧固夹持；钢筋支腿用于与梁主筋连接，每组钢筋支腿的两根支腿间的距离与所连接的梁主筋相配合，保证钢筋支腿与梁主筋固定连接。

本实用新型具有携带方便、安装简单、对跨接圆钢弯曲效果较好等特点，能够有效地解决施工现场用于防雷接地跨接圆钢弯曲的问题。

申请人：中国建筑第八工程局有限公司
地址：200135 上海市浦东新区世纪大道1568号
国籍：CN
代理机构：大连博晟专利代理事务所(特殊普通合伙)
代理人：于忠晶
更多信息请下载全文后查看。

专利名称：一种便携式扁钢折弯器专利类型：发明专利
发明人：刘蓬花
申请号：CN202010925336.4
申请日：20200906
公开号：CN111922141A
公开日：
20201113
专利内容由知识产权出版社提供
摘要：本发明公开了一种便携式扁钢折弯器，包括钳体，活动销轴，钳壳，动模，半圆形倒角，横向挡销，纵向挡销，活动臂，所述动模内侧设有半圆形倒角，所述钳壳前端焊接有横向挡销，横向挡销设置有圆孔，纵向挡销通过插入圆孔与横向挡销相连接；钳体内设置有活动销轴，活动销轴与活动臂相连接，所述活动臂上设置有橡胶手柄。

在本发明结构简单，无需电源，尺寸较小，便于携带，使用方便，弯制过程在底座内部完成，保证了施工人员的安全。

因其冲头部分较小，可以弯曲尺寸较小的/形状较复杂的扁钢，加工后的扁钢感观质量良好，相对现有技术相比成品率高，节约材料，安装后质量效果好。

申请人：刘蓬花
地址：422300 湖南省邵阳市洞口县山门镇新胜村石山脚组
国籍：CN
代理机构：湖南天地人律师事务所
代理人：曾建龙
更多信息请下载全文后查看。
