PLC课程设计报告题目：基于PLC的机械手控制系统及组态设计二级学院：电气与电子工程学院班级： 14电气实验班姓名：李浩文学号：组员：指导老师：成绩：日期： 2017年4月基于PLC的机械手控制系统及组态设计摘要随着21世纪的发展，技术科技的不断完善，人们对于机械手的控制系统运用越来越成熟，机械自动化逐步代替了人工操作，这意味着将解放人类劳动力，一些简单重复的动作将会有机器代替运作，并且在某些场所，例如高温高压，有毒气体以及威胁到人类生命安全的环境。

为了适应社会需求的变化，人类不断实践和探索，机械手应运而生，相应的各种难题迎刃而解。

本设计主要介绍了国内外机械手研究现状及可编程控制器S7-200 PLC的研究发展趋势，基于PLC编程可知，组态王可以实现与S7-200编程器相结合，组建简单的仿真界面，通过仿真软件可以清晰的了解到机械手的操作，包括上移、下移、左移、右移。

实验表明，由S7-200 PLC和Kingview6.55构成的控制系统人机界面简单、易于操作、经济实用、可靠性高、稳定性高。

关键词：S7-200 PLC；组态王Kingview6.55；机械手目录1绪论 (1)1.1研究该课题的重要性 (1)1.2国内外机械手研究现状 (1)1.3该课题研究的内容 (2)2组态王Kingview 6.55和可编程控制器的介绍 (3)2.1组态王Kingview 6.55的介绍 (3)2.1.1组态王的历史 (3)2.1.2组态王的结构 (3)2.1.3组态王的基本配置 (5)2.1.4组态王软件产生的背景 (8)2.1.5组态软件的发展方向 (8)2.2可编程控制器的介绍 (10)2.2.1可编程控制器的概述 (10)2.2.2可编程控制器的历史 (10)2.2.3 PLC的基本结构 (11)2.2.4 PLC的工作原理 (12)2.2.5 PLC的基本配置 (12)3机械手控制系统的设计 (15)3.1机械手控制方式的选择 (15)3.1.1机械手控制方式的分类 (15)3.1.2 PLC与IPC和DCS的比较 (15)3.2 PLC的控制电路程序设计 (16)3.2.1 PLC的I/O分配表 (16)3.2.2编程指令的选择 (17)3.2.4 机械手的动作实现过程 (19)3.2.5 PLC控制机械手的模拟工作图 (19)3.2.6 PLC梯形图设计 (21)3.3 PLC程序的调试 (30)3.3.1 PLC控制的安装与布线 (30)3.3.2机械手控制程序的调试 (31)4组态王Kingview 6.55在机械手控制系统中的应用 (32)4.1工程的建立与结构变量的定义 (32)4.1.1工程的建立 (32)4.1.2建立结构变量的步骤 (33)4.1.3设备与组态王的连接 (35)4.2动画的连接 (38)4.2.1指示灯的动画连接 (38)4.2.2机械手的动画连接 (39)4.3组态运行调试 (45)总结 (46)参考文献 (47)附录 PLC梯形图设计 (48)基于PLC的机械手控制系统及组态设计1绪论1.1研究该课题的重要性该课题主要是研究当代机械手的控制过程以及如何实现，随着科技的不断发展，机械手运用到各个领域和产业当中，而现在机械手面临的问题主要是位置的精准性，定位精准性的准确度决定了机械手在工业的运用场所，同时随着发展的需要，机械手上位机要准备的报出发生故障的所在位置，运行维护人员要第一时间赶往现场并排除故障原因。

PLC和触摸屏在机械手臂控制系统中的应用实践摘要：使用PLC和触摸屏在机械手臂控制系统当中需要进行深入地研究，才能有效地提高机械手臂和控制系统的实际应用效果。

因此先要了解机械手臂控制系统功能，然后对 PLC应用情况进行研究，才能充分明确触摸屏在机械手臂控制系统中的应用状况。

关键词：PLC；触摸屏；机械手臂；控制系统；应用实践随着科技的不断发展，机械手臂的应用范围不断增加，在这样的背景下需要研究机械手臂的控制系统，这样才能更好地使用。

由于机械手臂具有非常明显的使用优势，所以受到了人们的广泛关注。

由于机械手臂的结构比较简单，所以重量相对较轻，但是运行质量比较高，因此机械手臂在具体使用过程中非常可靠。

PLC 和触摸屏是机械手臂控制系统的重要组成，所以对二者进行应用研究，才能更了解机械手臂控制系统。

1机械手臂控制系统的基本功能在机械手臂实际应用时，可以发挥重要的作用，不仅能识别货物是否合格，也能根据货物情况进行搬运和分类。

为了更好地对机械手臂进行控制，在设计机械手臂控制系统时，需要具备以下几个功能。

第一，是单次运行功能。

这个功能是指机械手臂一次性能够完成的动作。

第二，是连续运行功能。

主要是指机械手臂可以连续地工作。

第三，是用户权限设定功能。

是指没有经过授权的人员，不能控制机械手臂，这样设定可以避免操作故障，也可以避免事故的发生。

第四，是报警功能。

当机械手臂出现故障时，系统能够及时地发出警报和信号，从而提醒操作人员系统发生了故障。

2PLC的应用分析2.1PCL 在设计中的应用在进行机械手臂控制系统程序设计时，通过 PLC进行设置和编程需要使用到一些相关软件，同时也需要完善控制系统硬件和配置，通过组合通讯系统可以提升系统安全性，这样才能更好地实际应用。

同时利用软件当中的管理系统，可以对相关项目进行集中管理，但是需要安装外界连接接口，才能够及时地与外界相关信息交换。

而且在PLC 程序当中设置了多种编程语言，能够方便不同用户的使用和控制，其中包括了梯形图和功能块图，以及结构化和语言控制系统等内容。

PLC在机械手控制系统中的应用PLC在机械手控制系统中的应用机械手是通过电气信号控制系统，以柔性、快速、精准的方式实现物品的抓取、移动和放置等动作的高科技装备。

机械手控制系统是机械手的核心部件，也是机械手实现智能化、自动化生产的基础。

PLC(可编程控制器)是应用最为广泛的控制器之一，它在机械手控制系统中起着至关重要的作用。

本文将介绍PLC在机械手控制系统中的应用。

一、PLC的基本原理PLC是一种可编程的数字电子控制器，它具有灵活性、可靠性、可扩展性、可编程性等特点。

PLC的核心是CPU(中央处理器)，其功能主要包括信号采集、信号处理、运算、控制输出等。

PLC将实现控制的程序经过编程装载到内部存储器中，通过读写操作，将输入信号经过处理和比较后产生输出信号，实现对机械手的控制。

二、PLC在机械手控制系统中的应用1.控制机械手的运动机械手的运动包括关节运动和连杆运动，这些运动是由电机驱动的。

PLC可以根据机械手的设计规格，编写相应的运动控制程序，实时监测机械手各个关节的运动位置、速度和加速度等参数，并在需要的时候改变机械手的运动速度和位置，从而控制机械手的运动轨迹和抓取动作。

2.检测机械手与工件的距离和力度机械手与工件之间的物理接触是实现抓取、移动和放置的重要环节。

因此，PLC在机械手控制系统中的另一个应用是检测机械手与工件之间的距离和力度。

PLC可以通过搭载各种传感器来实现对机械手与工件之间的距离感知和力度监测，这些传感器包括接近开关、压力传感器、负载传感器、激光测距仪等。

3.控制机械手的柔顺性和定位精度机械手的工作环境往往比较复杂，需要具有一定的柔顺性和定位精度。

PLC可以通过编写自适应控制算法，在机械手的运动过程中实现柔顺性和定位精度的控制，从而保证机械手在不稳定的环境下的正常运行。

4.采集和处理数据机械手的控制系统中，常常需要采集和处理大量的电气信号和工艺数据，以便进行控制和优化。

PLC具有强大的数据采集和处理能力，能够实时采集、传输各种类型的数据信号，通过编程实现对数据的处理和分析，实现对机械手控制系统的优化和智能化。

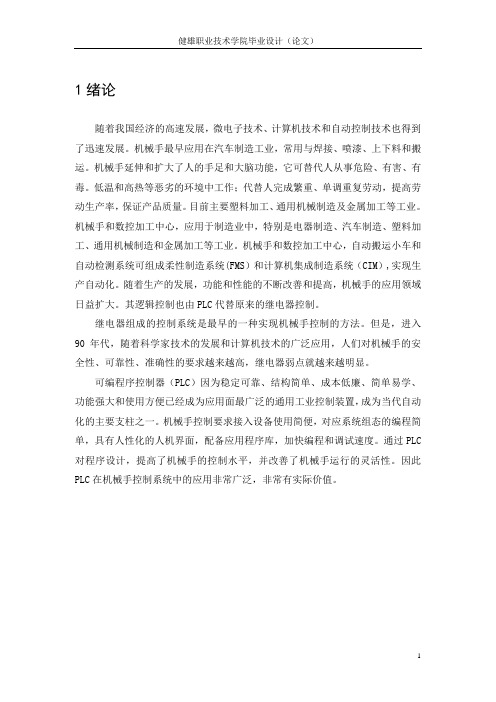

1绪论随着我国经济的高速发展，微电子技术、计算机技术和自动控制技术也得到了迅速发展。
