2018届高考物理二轮复习 板块二 高频考点强化 热点9 交变电流的综合考查课件

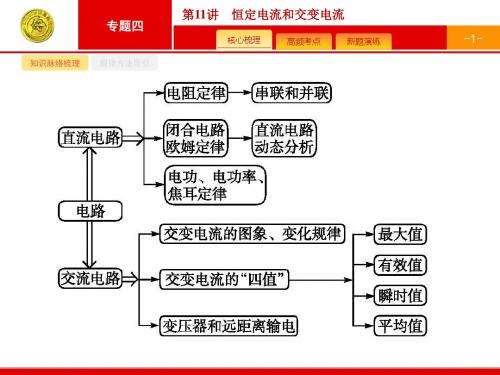

【基础知识梳理】一、正弦式交变电流的产生及变化规律 1．交变电流的产生(1)产生：在匀强磁场里，线圈绕垂直磁场方向的轴匀速转动。

(2)两个特殊位置的特点：①线圈平面与中性面重合时，S ⊥B ，Φ最大，ΔΦΔt ＝0，e ＝0，i ＝0，电流方向将发生改变。

②线圈平面与中性面垂直时，S ∥B ，Φ＝0，ΔΦΔt 最大，e 最大，i 最大，电流方向不改变。

(3)电流方向的改变：线圈通过中性面时，电流方向发生改变，一个周期内线圈两次通过中性面，因此电流的方向改变两次。

(4)交变电动势的最大值E m ＝nBS ω，与转轴位置无关，与线圈形状无关。

2．交变电流的变化规律(线圈在中性面位置开始计时)3.周期和频率(1)周期T ：交变电流完成一次周期性变化所需的时间，单位是秒(s)。

公式表达式为T ＝2πω。

(2)频率f ：交变电流在1 s 内完成周期性变化的次数，单位是赫兹(Hz)。

(3)周期和频率的关系：T ＝1f 或f ＝1T。

二、交变电流“四值”1．正弦交变电流的瞬时值、峰值、有效值和平均值： (1)瞬时值：交变电流某一时刻的值，是时间的函数。

(2)峰值：交变电流的电流或电压所能达到的最大值。

(3)有效值：①定义：让交流和直流通过相同阻值的电阻，如果它们在相同的时间内产生的热量相等，就把这一直流的数值叫作这一交流的有效值。

②有效值和峰值的关系：E ＝E m2，U ＝U m 2，I ＝I m2。

(4)平均值：交变电流图象中波形与横轴所围面积跟时间的比值。

三、理想变压器及基本关系的应用1．变压器的构造：如图所示，变压器是由闭合铁芯和绕在铁芯上的两个线圈组成的。

(1)原线圈：与交流电源连接的线圈，也叫初级线圈。

(2)副线圈：与负载连接的线圈，也叫次级线圈。

2．变压器的原理：电流通过原线圈时在铁芯中激发磁场，由于电流的大小、方向在不断变化，铁芯中的磁场也在不断变化。

变化的磁场在副线圈中产生感应电动势，所以尽管两个线圈之间没有导线相连，副线圈也能够输出电流。

第十章交变电流传感器第1讲交变电流的产生和描述1．风力发电机为一种新能源产品，功率为200 W到15 kW，广泛应用于分散住户．若风力发电机的矩形线圈在匀强磁场中匀速转动，当线圈通过中性面时，下列说法正确的是( )．A．穿过线圈的磁通量最大，线圈中的感应电动势最大B．穿过线圈的磁通量等于零，线圈中的感应电动势最大C．穿过线圈的磁通量最大，线圈中的感应电动势等于零D．穿过线圈的磁通量等于零，线圈中的感应电动势等于零解析当线圈通过中性面时，感应电动势为零，但此时穿过线圈的磁通量最大；当线圈平面转到与磁感线平行时，穿过线圈的磁通量为零，但此时感应电动势最大．答案 C2．如图1所示，面积均为S的单匝线圈绕其对称轴或中心轴在匀强磁场B中以角速度ω匀速转动，能产生正弦交变电动势e＝BSωsin ωt的图是( )．图1解析线圈在匀强磁场中绕垂直于磁场方向的轴(轴在线圈所在平面内)匀速转动，产生的正弦交变电动势为e＝BSωsin ωt，由这一原理可判断，A图中感应电动势为e＝BSωsin ωt；B图中的转动轴不在线圈所在平面内；C、D图转动轴与磁场方向平行，而不是垂直．答案 A3．矩形线圈在匀强磁场中绕垂直于磁感线的转轴匀速转动，产生的交流电动势的最大值为E m.设t＝0时线圈平面与磁场平行，当线圈的匝数增加一倍，转速也增大一倍，其他条件不变时，交流电的电动势为( ) A．e＝2E m sin 2ωt B．e＝4E m sin 2ωtC．e＝E m sin 2ωt D．e＝4E m cos 2ωt解析 E m＝nBSω所以当S和ω都增大一倍时，电动势的最大值增大到原来的4倍，再考虑到，相位与ω的关系所以选项D正确．答案 D4．一小型交流发电机中，矩形金属线圈在匀强磁场中匀速转动，产生的感应电动势随时间的变化关系如图2所示．矩形线圈与阻值为10 Ω的电阻构成闭合电路，若不计线圈电阻，下列说法中正确的是( )．图2A ．t 1时刻通过线圈的磁通量为零B ．t 2时刻感应电流方向发生变化C ．t 3时刻通过线圈的磁通量变化率的绝对值最大D ．交变电流的有效值为 2 A解析 在t 1时刻电动势为零，通过线圈的磁通量最大，A 错误；t 2时刻感应电动势最大，线圈与中性面垂直，电流方向不变，B 错误；电动势与磁通量的变化率成正比；t 3时刻电动势为零，因而通过线圈的磁通量变化率也为零，C 错误；电动势的有效值是10 2 V ，由全电路欧姆定律可得电流的有效值是 2 A ，D 正确． 答案 D5．如图3所示，在匀强磁场中有一个矩形单匝线圈abcd ，ab 边与磁场垂直，MN 边始终与金属滑环K 相连，PQ边始终与金属滑环L 相连．金属滑环L 、电流表A 、定值电阻R 、金属滑环K 通过导线串联．使矩形线圈以恒定角速度绕过bc 、ad 中点的轴旋转．下列说法中不正确的是 ( )．图3A ．线圈转动的角速度越大，电流表A 的示数越大B ．线圈平面与磁场平行时，流经定值电阻R 的电流最大C ．线圈平面与磁场垂直时，流经定值电阻R 的电流最大D ．电流表A 的示数随时间按余弦规律变化解析 令矩形单匝线圈abcd 的电阻为r ，根据法拉第电磁感应定律和交变电流的有效值定义得，交变电流的最大值为I m ＝BS ωR ＋r ，电流表显示的是有效值I ＝BS ω2＋，所以，线圈转动的角速度越大，电流表A 的示数越大，A 对，D 错；线圈平面与磁场平行时，此时产生的感应电动势最大，故流经定值电阻R 的电流最大，B 对，C 错． 答案 CD6．小型交流发电机中，矩形金属线圈在匀强磁场中匀速转动，产生的感应电动势与时间呈正弦函数关系，如图5所示．此线圈与一个R ＝10 Ω的电阻构成闭合电路，不计电路的其他电阻．下列说法中正确的是( )． A ．交变电流的周期为0.125 s B ．交变电流的频率为8 Hz C ．交变电流的有效值为 2 A D ．交变电流的最大值为4 A解析 由et 图象可知，交变电流的周期为0.25 s ，故频率为4 Hz ，选项A 、B 错误．根据欧姆定律可知交变电流的最大值为2 A ，故有效值为 2 A ，选项C 正确，D 错误． 答案 C7．一只矩形线圈在匀强磁场中绕垂直于磁感线的轴匀速转动，穿过线圈的磁通量随时间变化的图象如图4甲所示，则下列说法中正确的是( )图4A ．t ＝0时刻线圈平面与中性面垂直B ．t ＝0.01 s 时刻Φ的变化率达到最大C ．0.02 s 时刻感应电动势达到最大D ．该线圈相应的感应电动势图象如图乙所示解析 由Φ－t 图知，在t ＝0时，Φ最大，即线圈处于中性面位置，此时e ＝0，故A 、D 两项错误；由图知T ＝0.04 s ，在t ＝0.01 s 时，Φ＝0，ΔΦΔt 最大，e 最大，则B 项正确；在t ＝0.02 s 时，Φ最大，ΔΦΔt ＝0，e ＝0，则C 项错． 答案 B8．电阻R 1、R 2和交流电源按照图甲所示方式连接，R 1＝10 Ω，R 2＝20 Ω.合上开关S 后，通过电阻R 2的正弦交变电流i 随时间t 变化的情况如图乙所示，则( )图5A ．通过R 1的电流的有效值是1.2 AB ．R 1两端的电压有效值是6 VC ．通过R 2的电流的有效值是1.2 2 AD ．R 2两端的电压有效值是6 2 V解析 由题图知流过R 2交流电电流的最大值I 2m ＝0.6 2 A ，故选项C 错误；由U 2m ＝I 2m R 2＝12 2 V ，选项D 错误；因串联电路电流处处相同，则I 1m ＝0.6 2 A ，电流的有效值I 1＝I 1m 2＝0.6 A ，故A 项错误；由U 1＝I 1R 1＝6 V ，故选项B 正确． 答案 B9．一台发电机的结构示意图如图6所示，其中N 、S 是永久磁铁的两个磁极，它们的表面呈半圆柱面形状．M 是圆柱形铁芯，铁芯外套有一矩形线圈，线圈绕铁芯M 中心的固定转轴匀速转动．磁极与铁芯之间的缝隙中形成方向沿半径的辐向磁场．若从图示位置开始计时电动势为正值，下列图象中能正确反映线圈中感应电动势e 随时间t 变化规律的是( )．图6解析 由于发电机内部相对两磁极为表面呈半圆柱面形状，磁极与铁芯之间的缝隙中形成方向沿半径的辐向磁场，所以距转轴距离相等的各点磁感应强度大小相等，根据法拉第电磁感应定律可知回路中产生大小恒定的感应电动势，故选项A 、B 错误；当线圈转到竖直位置时，回路中感应电动势方向相反，所以选项C 错误、D 正确． 答案 D9．如图7所示，电阻为r 的矩形线圈在匀强磁场中绕垂直于磁场的轴以某一角速度ω匀速转动．t ＝0时，线圈平面与磁场垂直，各电表均为理想交流电表，则( )图7A ．t ＝0时，线圈中的感应电动势最大B ．1 s 内电路中的电流方向改变了ω2π次C ．滑片P 向下滑动时，电压表的读数不变D ．线圈匀速运动的角速度ω变大时，电流表的读数也变大解析 由题意可知：线圈在t ＝0时处于中性面位置，感应电动势最小为0，A 错；1 s 内线圈转过ω2π圈，每一圈电流方向改变两次，所以电流方向改变次数为ωπ，B 错；电压表测量的是路端电压，P 向下滑时，外电阻R 阻值增加，电压表示数增大，C 错；线圈转动速度ω增大时，由E ＝22BS ω得，感应电动势有效值增加，电流有效值也增加，即电流表示数增加，D 对． 答案 D11．一只电饭煲和一台洗衣机并联接在输出电压u ＝311sin 314t V 的交流电源上(其内电阻可忽略不计)，均正常工作．用电流表分别测得通过电饭煲的电流是5.0 A ，通过洗衣机电动机的电流是0.50 A ，则下列说法中正确的是( )．A ．电饭煲的电阻为44 Ω，洗衣机电动机线圈的电阻为440 ΩB ．电饭煲消耗的电功率为1 555 W ，洗衣机电动机消耗的电功率为155.5 WC ．1 min 内电饭煲消耗的电能为6.6×104J ，洗衣机电动机消耗的电能为6.6×103J D ．电饭煲发热功率是洗衣机电动机发热功率的10倍解析 电饭煲可看做纯电阻用电器，其电阻为R ＝U I ＝2205.0Ω＝44 Ω，洗衣机是非纯电阻用电器，电动机线圈的电阻R≠2200.5 Ω＝440 Ω，A 错误；电饭煲消耗的电功率为P ＝UI ＝220×5.0 W＝1 100 W ，洗衣机电动机消耗的电功率为P′＝UI′＝220×0.5 W＝110 W ，B 错；1 min 内电饭煲消耗的电能为W ＝Pt ＝1 100×1×60 J ＝6.6×104J ，洗衣机电动机消耗的电能为W′＝P′t＝110×1×60 J＝6.6×103J ，C 正确；洗衣机是非纯电阻用电器，其电动机发热功率无法计算，D 错误． 答案 C12．图1是交流发电机模型示意图．在磁感应强度为B 的匀强磁场中，有一矩形线圈abcd 可绕线圈平面内垂直于磁感线的轴OO′转动，由线圈引出的导线ae 和df 分别与两个跟线圈一起绕OO′转动的金属圆环相连接，金属圆环又分别与两个固定的电刷保持滑动接触，这样矩形线圈在转动中就可以保持和外电路电阻R 形成闭合电路．图2是线圈的主视图，导线ab 和cd 分别用它们的横截面来表示．已知ab 长度为L 1，bc 长度为L 2，线圈以恒定角速度ω逆时针转动．(只考虑单匝线圈)图8(1)线圈平面处于中性面位置时开始计时，试推导t 时刻整个线圈中的感应电动势e 1的表达式；(2)线圈平面处于与中性面成φ0夹角位置时开始计时，如图3所示，试写出t 时刻整个线圈中的感应电动势e 2的表达式；(3)若线圈电阻为r ，求线圈每转动一周电阻R 上产生的焦耳热．(其它电阻均不计)解析：(1)矩形线圈abcd 转动过程中，只有ab 和cd 切割磁感线，设ab 和cd 的转动速度为v ，则 v ＝ω·L 22①在t 时刻，导线ab 和cd 因切割磁感线而产生的感应电动势均为 E 1＝BL 1v y ②由图可知v y ＝vsin ωt ③ 则整个线圈的感应电动势为 e 1＝2E 1＝BL 1L 2ωsin ωt ④(2)当线圈由图3位置开始运动时，在t 时刻整个线圈的感应电动势为 e 2＝BL 1L 2ωsin(ωt ＋φ0)⑤ (3)由闭合电路欧姆定律可知 I ＝ER ＋r⑥E ＝E m2＝BL 1L 2ω2⑦ 则线圈转动一周在R 上产生的焦耳热为 Q R ＝I 2RT ⑧ 其中T ＝2πω⑨于是Q R ＝πR ω⎝ ⎛⎭⎪⎫BL 1L 2R ＋r 2⑩答案：(1)e 1＝2E 1＝BL 1L 2ωsin ωt (2)e 2＝BL 1L 2ωsin(ωt ＋φ0)(3)πR ω⎝ ⎛⎭⎪⎫BL 1L 2R ＋r 2。

2018高考物理二轮交变电流复习题（含2018高考题）
精品题库试题
物理
1( I1RL
由题意可知I1 2R= U1- I1RL
I1 = U1
I1= =
令 =k,则有I1=
由于k 1,则2R+RL +kRL
I1 I2,因PR1= R,PR3= R
故PR1 PR3,因UR2=I1R,UR4=I2R
故UR2 UR4,选项A、C错误,选项D正确;
同理I4= I1= I1= ,知I4 I1
故L1灯亮度比L2灯亮度大,选项B错误。

解法二由题意可知为模拟远距离输电,先采用升压变压器,将输入电压升高,这是为了减小输电线路中的电流I1,其目的是为了减小输电线路中的电能损失和电压降落,使用户得到更多的电能,因此,I1 I2,L1的亮度大,选项A、B、C错误,选项D正确。

6( r,C错。

输电线路上损失的电功率为ΔP= r=I1U-I1U1,D错。

7(2s，所以交流电的频率为50Hz，交流电的有效值为22s时刻，穿过线圈的磁通量最大
D．在05×10-2s时刻，穿过线圈的磁通量变化率最大
[ 答案] 31６．ＣＤ
[解析] 31电压表的示数即为正弦式交流电路端电压的有效值54V，A项错；发电机的输出功率即为灯泡消耗的功率324W，Ｂ项错；在l 0×10-2s时刻，线圈中感应电动势为０，此时线圈位于中性面位置，穿过线圈的磁通量最大，Ｃ项正确；在05×10-2s时刻，线圈。

2018年全国卷高考物理总复习《交变电流》专题突破【考点定位】正弦交流电的有效值、极值、瞬时值的表达式以及它们之间的关系，非正弦交流电的有效值的计算仍会是本考点的着力点，备考中扎实掌握这些基础知识。

以互感为原理的变压器是考察的常见形式，原副线圈的电压电流电功率关系，特别是接入二极管和传感器的情况下，整个电路的动态变化是一个热点。

考点一、交流电的产生及描述1．正弦交流电：在匀强磁场中，线框绕垂直于磁场的转轴匀速转动，线框中产生的交流电即按照正弦规律变化即正弦交流电。

正弦交流电的电动势最大值m E nBS ω=，其中n 是线框的匝数，B 是匀强磁场的磁感应强度，S 是线框面积，ω是线框绕转轴转动的角速度。

若从线框经过中性面即线框与磁场垂直开始计时，则电动势瞬时值sin m E E t ω=，而磁通量瞬时值则为cos nBS t φω=，即当电动势按照正弦规律随时间变化时，磁通量按照余弦规律随时间变化。

2．正弦交流电的四值：正弦交流电的最大值即m E nBS ω=，m I m E nBS R r R rω==++，瞬时值（从中性面开始计时）sin m E E t ω=，m I sin I t ω=。

平均值常用来计算通过电路的电荷量，(R r)E I nR r t φ∆==+∆+，即E n t φ∆=∆，那么通过电路的电荷量(R r)Q I t n φ∆=∆=+。

有效值是根据热效应来定义的，如果交流电在一段时间内产生的热量与电压为U 电流为I 的直流电产生的热量相等，那么该交流电的有效电压就是U 有效电流就是I 。

对正弦交流电而言，有效电压U =，有效电流I =电路中所有电表的示数都是有效值，电功率电热的计算都是有效值，而电容器的击穿电压等则是指的最大值。

考点二、变压器和远距离输电1．理想变压器：变压器有原副线圈和铁芯组成，其原理是原副线圈互感，要求原线圈必须输入交流电，这样才能产生电磁感应在副线圈感应出交流电，原副线圈磁通量变化率tφ∆∆相同，所以有11u n t φ∆=∆，22u n tφ∆=∆，即原副线圈电压表等于匝数比1122u n u n =。

河北省高考物理2018年考前选择题专项训练交变电流综合问题1．(多选)如图所示，一理想变压器原、副线圈匝数之比为5∶1，原线圈与一电阻箱R0串联后，接入一正弦交流电源；副线圈电路中定值电阻的阻值为R1，最初副线圈电路中电阻箱的阻值为7R1，电路中所连接的电流表是理想电流表。

现保持变压器输入电流不变，将副线圈电路中的电阻箱的阻值减小为5R1，此时电流表读数为5.0 A，则( )A．此时流过原线圈的电流最大值约为1.7 AB．此时流过原线圈的电流最大值约为1.2 AC．原先电流表的示数为0.75 AD．原先电流表的示数为5.25 A2．图甲是远距离输电线路的示意图，图乙是发电机输出电压随时间变化的图象，则( )A．发电机输出交流电压的有效值约为500 VB．用户用电器上交变电流的频率是100 HzC．输电线的电流只由升压变压器原、副线圈的匝数比决定D．当用户用电器的总电阻减小时，输电线上损失的功率增大3．如图，处在垂直纸面向外、磁感应强度为B的匀强磁场中的矩形线框MNPQ，以恒定的角速度 绕对角线NQ转动。

已知MN长为1l，NP长为2l，线框电阻为R。

t=0时刻线框平面与纸面重合，下列说法正确的是A ．矩形线框产生的感应电动势有效值为ω2122l Bl B ．矩形线框转过π时的电流强度为零C ．矩形线框转动一周，通过线框任意横截面电荷量为Rl Bl 21 D ．矩形线框转过π过程中产生的热量为Rl l B 222212ωπ4．如图所示，图甲和图乙分别表示正弦脉冲波和方波的交变电流与时间的变化关系．若使这两种电流分别通过两个完全相同的电阻，则经过1 min 的时间，两电阻消耗的电功之比W甲∶W 乙为( )A ．1∶ 2B ．1∶2C ．1∶3D ．1∶65．电阻为1 Ω的矩形线圈绕垂直于磁场方向的轴在匀强磁场中匀速转动，产生的交变电动势随时间变化的图象如图所示．现把交流电加在电阻为9 Ω的电热丝上，下列判断正确的是( )A ．线圈转动的角速度ω＝100 rad/sB ．在t ＝0.01 s 时刻，穿过线圈的磁通量最大C ．电热丝两端的电压U ＝100 2 VD ．电热丝此时的发热功率P ＝1 800 W6．(多选)如图所示，在匀强磁场中匀速转动的矩形线圈的周期为T ，转轴O 1O 2垂直于磁场方向，线圈电阻为2 Ω。

交变电流1．教学用发电机能够产生正弦式交变电流。

利用该发电机（内阻可忽略）通过理想变压器向定值电阻R供电，电路如图所示，理想交流电流表A、理想交流电压表V的读数分别为I、U，R消耗的功率为P。

若发电机线圈的转速变为原来的，则A. R消耗的功率变为B. 电压表V的读数为C. 电流表A的读数变为2ID. 通过R的交变电流频率不变【来源】2018年全国普通高等学校招生同一考试理科综合物理试题（天津卷）【答案】 B【点睛】本题考查了交流电最大值，有效值，频率，变压器等；需要知道交流电路中电表的示数为有效值，在理想变压器中，恒有，副线圈消耗的功率决定了原线圈的输入功率．考点定位】考查了理想变压器，电功率的计算【方法技巧】对于变压器需要掌握公式、，以及知道副线圈的电流以及功率决定了原线圈中的电流和功率，理想变压器是理想化模型：一是不计线圈内阻；二是没有出现漏磁现象。

当电路中有变压器时，只要将变压器的有效值求出，则就相当于一个新的恒定电源。

考点定位】变压器的构造和原理【名师点睛】根据图象准确找出已知量，是对学生认图的基本要求，准确掌握理想变压器的特点及电压、电流比与匝数比的关系，是解决本题的关键。

1．如图所示，理想变压器原副线圈各接一个电阻和，原线圈中接有220V交流电源，此时两只电阻上的电压都是10V，设变压器原副线圈的匝数比为n：1，电阻和消耗的功率之比为k：1，则A． B．C． D．【答案】 A【解析】考点：考查了理想变压器【名师点睛】对于变压器需要掌握公式、，以及知道副线圈的电流以及功率决定了原线圈中的电流和功率，理想变压器是理想化模型，一是不计线圈内阻；二是没有出现漏磁现象．同时当电路中有变压器时，只要将变压器的有效值求出，则就相当于一个新的恒定电源，2．如图甲所示，自耦理想变压器输入端a、b接入图乙所示的交流电源，一个二极管和两个阻值均为R=40 Ω的负载电阻接到副线圈的两端，电压表和电流表均为理想交流电表。
