模拟电路习题答案9.功率放大器

大学《模拟电子技术》试题及答案一、填空题1．PN 结反向偏置时，PN 结的内电场 。

PN 具有 特性。

2．硅二极管导通后，其管压降是恒定的，且不随电流而改变，典型值为 伏；其门坎电压V th 约为 伏。

3．为了保证三极管工作在放大区，要求：发射结 偏置，集电结 偏置。

对于ＮＰＮ型三极管，应使V BC 。

4．放大器级间耦合方式主要有阻容（RC ）耦合、直接耦合和 耦合三大类。

5．在三极管组成的三种不同组态的放大电路中，共射和共基组态有电压放大作用，组态有电流放大作用， 组态有倒相作用； 组态带负载能力强。

6．将交流电变换成脉动直流电的电路称为整流电路；半波整流电路输出的直流电压平均值等于输入的交流电压（即变压器副边电压）有效值的 倍；全波整流电路输出的直流电压平均值等于输入的交流电压（即变压器副边电压）有效值的 倍。

7．为了分别达到下列要求，应引人何种类型的反馈：①降低电路对信号源索取的电流：。

②当环境温度变化或换用不同值的三极管时，要求放大电路的静态工作点保持稳定： 。

③稳定输出电流： 。

8．某负反馈放大电路的开环放大倍数A=100000，反馈系数F ＝0.01，则闭环放大倍数≈⋅f A 。

二、选择题1．某放大电路在负载开路时的输出电压为4V ，接入12kΩ的负载电阻后，输出电压降为3V ，这说明放大电路的输出电阻为（ ）。

A)10kΩ B)2kΩ C)4kΩ D)3kΩ2．为了使高内阻信号源与低阻负载能很好的配合，可以在信号源与低阻负载间接入（ ）。

βA)共射电路B)共基电路C)共集电路D)共集-共基串联电路3．与甲类功率放大方式比较，乙类OCL互补对称功放的主要优点是（）。

A)不用输出变压器B)不用输出端大电容C)效率高D)无交越失真4．有两个放大倍数相同，输入电阻和输出电阻不同的放大电路A和B，对同一个具有内阻的信号源电压进行放大。

在负载开路的条件下，测得A放大器的输出电压小，这说明A的（）。

模拟电子技术习题答案电工电子教学部2012.2第一章 绪论一、填空题：1. 自然界的各种物理量必须首先经过 传感器 将非电量转换为电量，即 电信号 。

2. 信号在频域中表示的图形或曲线称为信号的 频谱 。

3. 通过傅立叶变换可以实现信号从 时域 到频域的变换。

4. 各种信号各频率分量的 振幅 随角频率变化的分布，称为该信号的幅度频谱。

5. 各种信号各频率分量的 相位 随角频率变化的分布，称为该信号的相位频谱。

6. 周期信号的频谱都由 直流分量 、基波分量 以及 无穷多项高次谐波分量 组成。

7. 在时间上和幅值上均是连续的信号 称为模拟信号。

8. 在时间上和幅值上均是离散的信号 称为数字信号。

9. 放大电路分为 电压放大电路 、电流放大电路、互阻放大电路 以及 互导放大电路 四类。

10. 输入电阻 、输出电阻 、增益 、 频率响应 和 非线性失真 等主要性能指标是衡量放大电路的标准。

11. 放大电路的增益实际上反映了 电路在输入信号控制下，将供电电源能量转换为信号能量 的能力。

12. 放大电路的电压增益和电流增益在工程上常用“分贝”表示，其表达式分别是 dB lg 20v A =电压增益 、dB lg 20i A =电流增益 。

13. 放大电路的频率响应指的是，在输入正弦信号情况下，输出随 输入信号频率连续变化 的稳态响应。

14. 幅频响应是指 电压增益的模与角频率 之间的关系 。

15. 相频响应是指 放大电路输出与输入正弦电压信号的相位差与角频率 之间的关系 。

二、某放大电路输入信号为10pA 时，输出为500mV ，它的增益是多少？属于哪一类放大电路？ 解： Ω105A10V 50pA 10mV 5001011i o r ⨯====-.i v A 属于互阻放大电路 三、某电唱机拾音头内阻为1MΩ，输出电压为1V （有效值），如果直接将它与10Ω扬声器连接，扬声器上的电压为多少？如果在拾音头与扬声器之间接入一个放大电路，它的输入电阻R i =1MΩ，输出电阻R o =10Ω，电压增益为1，试求这时扬声器上的电压。

习题七 功放电路一、判断题 1．低频电压放大器的主要任务是把微弱的信号电压放大，输出功率并不一定大。

（ √ ） 2．多级放大器的末级能输出足够大的功率来驱动负载，这类主要用于向负载提供足够信号功率的放大电路称为功率放大器。

（ √ ） 3．电压放大器是向负载提供不失真的电压信号，讨论的主要是失度真的大小、效率和功率等指标。

（ ⨯ ）4．低频功率放大器主要是要求输出足够大的不失真（或失真小）的功率信号。

（ √ ） 5．从音频功率放大器的框图来看，它可以简单地视作电压放大器与电流放大器的组合。

（ √ ）6．能作为电压放大级的电路，除了通常采用的共发射极电压放大器，还有共集电极放大器。

（ ⨯ ） 7．一般来说，稳定工作点电压放大器比射极跟随器的基极偏置电阻大，所以，前者的基极电流相对于偏置电路的电流可以忽略不计。

（ √ ） 8．对于射极跟随器来说，加重负载或增大输入信号时，输出信号负半波会出现削波失真。

（ ⨯ ）9．互补输出功率放大器，NPN 管负责输出正半周，PNP 管负责输出负半周，两个半周波形叠加，在负载上得到完整的输出波形；既撇开了单管工作时发射极电阻无谓的功耗，又解决了单一型管工作（负载重）时出现的半波削波问题，可谓一举两得。

（ √ ） 10．乙类互补对称功放电路存在交越失真。

（ √ ） 11．甲乙类互补对称功放电路不能消除交越失真。

（ ⨯ ） 12．OTL 互补对称功放由单电源供电，OCL 互补对称功放由正负双电源供电。

（ √ ）13．静态时，OTL 互补对称功放电路的输出电容两端压降等于电源电压的一半。

（ √）14．功率管热击穿的本质原因是其b-e 间电压BE U 的负温度特性。

（ √ ）15．功率放大电路与电压放大电路、电流放大电路的共同点是： （1）都使输出电压大于输入电压。

（ ⨯ ） （2）都使输出电流大于输入电流。

（ ⨯ ） （3）都使输出功率大于输入功率。

（ √ ）二、选择题1．下列哪种电路不是功率放大器的组成部分。

模拟电子技术考试模拟题+答案一、单选题（共80题，每题1分，共80分）1、在基本放大电路中,影响直流负载线斜率大小的是( )A、RB的值B、Ucc的值C、RC的值D、β值正确答案：C2、电容的单位换算正确的是( )A、1F=1000000μFB、1μF=1000000pFC、1μF=10-6FD、以上都是正确答案：C3、为了提高交流放大电路的带负载能力，应选用( )作为输出级。

A、共发射极放大电路B、功率放大器C、射极输出器D、都可以正确答案：C4、功率放大电路的转换效率是指( )。

A、输出功率与晶体管所消耗的功率之比B、最大输出功率与电源提供的平均功率之比C、晶体管所消耗的功率与电源提供的平均功率之比D、输出功率与信号输入功率之比正确答案：B5、CW7900系列稳压器的1脚为 ( )A、公共端B、输出端C、输入端D、调整端正确答案：A6、当用万用表不同电阻挡去测量二极管正反向电阻时，获得的结果差异较大，这是因为( )A、该管已坏B、万用表各挡有差异C、二极管的电阻可变D、以上答案均不正确正确答案：B7、串联谐振是指电路呈纯( )性。

A、电阻B、电感C、电抗D、电容正确答案：A8、电阻47KΩ±1%的色环为( )。

A、黄-紫-橙-金B、黄-紫-红-黑-棕C、黄-紫-黑-橙-棕D、黄-紫-黑-红-棕正确答案：D9、稳压二极管两端电压变化量与通过它的电流空化量之比值称为稳压二极管的动态电阻。

稳压性能好的稳压二极管的动态电阻( )A、较小B、较大C、还与其他因素有关D、大小均一样正确答案：A10、安装桥式整流电路时，若将其中一只二极管虚焊，则通电工作时可能产生的后果是( )。

A、输出电压的极性改变B、输出电压只有原来的一半C、两只二极曾烧坏D、只有应焊的一只二极管烧坏正确答案：B11、在固定偏置放大电路中，如果负载电阻增大，则电压放大倍数( )A、增大B、无法确定C、减小D、不变正确答案：C12、由NPN型管构成的基本共射放大电路,输入是正弦信号，若从示波器显示的输出信号波形发现底部(负半周)削波失真，则该放大电路产生了( )失真。

教材 模拟电子技术基础（第四版） 清华大学模拟电子技术课程作业第1章 半导体器件1将PN 结加适当的正向电压，则空间电荷区将( b )。

(a)变宽 (b)变窄 (c)不变2半导体二极管的主要特点是具有( b )。

(a)电流放大作用 (b)单向导电性(c)电压放大作用3二极管导通的条件是加在二极管两端的电压( a )。

(a)正向电压大于PN 结的死区电压 (b)正向电压等于零 (c)必须加反向电压4若将PN 结短接，在外电路将( c )。

(a)产生一定量的恒定电流 (b)产生一冲击电流 (c)不产生电流5电路如图所示，二极管D 1、D 2为理想元件，则在电路中( b )。

(a)D 1起箝位作用，D 2起隔离作用 (b)D 1起隔离作用，D 2起箝位作用 (c)D 1、D 2均起箝位作用 (d)D 1、D 2均起隔离作用D 1V 2V u O6二极管的反向饱和峰值电流随环境温度的升高而( a )。

(a)增大(b)减小 (c)不变7电路如图所示，二极管型号为2CP11，设电压表内阻为无穷大，电阻R =5k Ω，则电压表V 的读数约为( c )。

(a)0.7V (b)0V (c)10VR8电路如图所示，二极管D 为理想元件，输入信号u i 为如图所示的三角波，则输出电压u O的最大值为( c )。

(a)5V (b)10V (c)7VDu O9电路如图所示，二极管为理想元件，u i =6sin ωt V ，U =3V ，当ωt =π2瞬间，输出电压 u O 等于( b )。

(a)0V (b)6V(c)3VDu O10电路如图所示，二极管D 1，D 2，D 3均为理想元件，则输出电压u O ＝( a )。

(a)0V (b)－6V (c)－18V0V3--11电路如图所示，设二极管D1，D2为理想元件，试计算电路中电流I1，I2的值。

23k+-答：D1导通、D2截止.所以：I1=（12V+3V）/ 3k=5mA I2=012电路如图1所示，设输入信号u I1,u I2的波形如图2所示，若忽略二极管的正向压降，试画出输出电压uO的波形，并说明t1,t2时间内二极管D1，D2的工作状态。

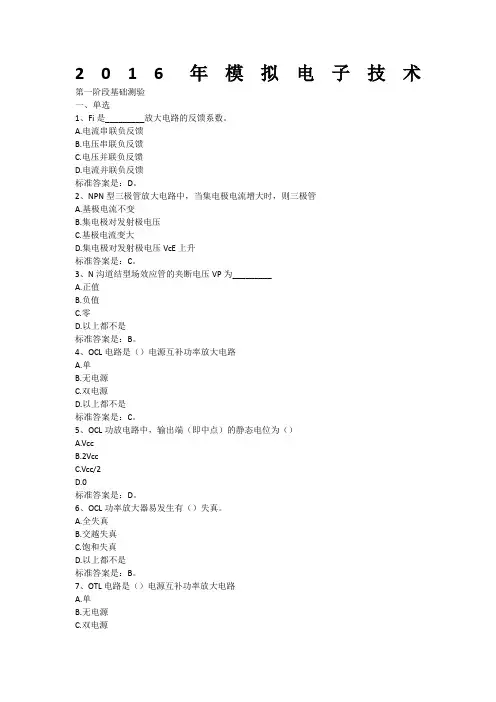

2016年模拟电子技术第一阶段基础测验一、单选1、Fi是_________放大电路的反馈系数。

A.电流串联负反馈B.电压串联负反馈C.电压并联负反馈D.电流并联负反馈标准答案是：D。

2、NPN型三极管放大电路中，当集电极电流增大时，则三极管A.基极电流不变B.集电极对发射极电压C.基极电流变大D.集电极对发射极电压VcE上升标准答案是：C。

3、N沟道结型场效应管的夹断电压VP为_________A.正值B.负值C.零D.以上都不是标准答案是：B。

4、OCL电路是（）电源互补功率放大电路A.单B.无电源C.双电源D.以上都不是标准答案是：C。

5、OCL功放电路中，输出端（即中点）的静态电位为（）A.VccB.2VccC.Vcc/2D.0标准答案是：D。

6、OCL功率放大器易发生有（）失真。

A.全失真B.交越失真C.饱和失真D.以上都不是标准答案是：B。

7、OTL电路是（）电源互补功率放大电路A.单B.无电源C.双电源D.以上都不是标准答案是：A。

8、PN结正向偏置时导通，反向偏置时截止，这种特性称为PN结的A.单向导电性B.放大特性C.饱和特性D.以上都不是标准答案是：A。

9、P沟道耗尽型MOS管的夹断电压VP为_________。

A.正值B.负值C.零D.以上都不是标准答案是：A。

10、P沟道结型场效应管的夹断电压Vp为_________A.正值B.负值C.vGSD.零标准答案是：A。

第二阶段基础测验一、单选1、RC桥式正弦波振荡电路由两部分电路组成,即RC串并联选频网络和（）。

A.基本共射放大电路B.基本共集放大电路C.反相比例运算电路D.同相比例运算电路标准答案是：D。

2、差分放大电路产生零点漂移的主要原因是：_________。

A.电压增益太大B.B.环境温度变化C.C.采用直接耦合方式D.采用阻容耦合方式标准答案是：B。

3、差分放大电路由双端输入变为单端输入，则差模电压增益_________。

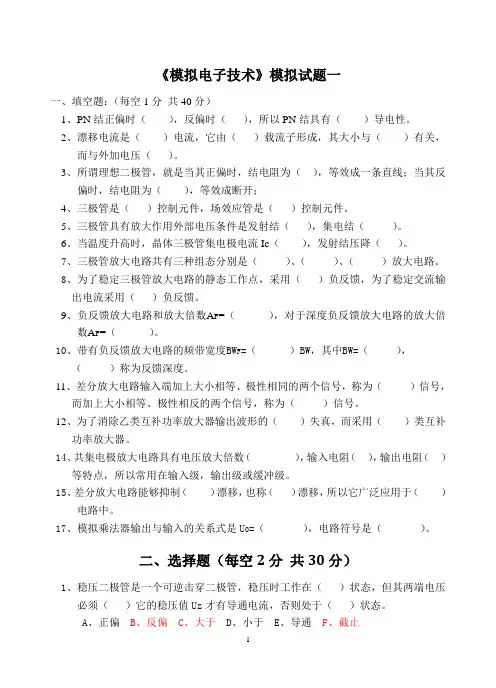

《模拟电子技术》模拟试题一一、填空题：（每空1分共40分）1、PN结正偏时（），反偏时（），所以PN结具有（）导电性。

2、漂移电流是（）电流，它由（）载流子形成，其大小与（）有关，而与外加电压（）。

3、所谓理想二极管，就是当其正偏时，结电阻为（），等效成一条直线；当其反偏时，结电阻为（），等效成断开；4、三极管是（）控制元件，场效应管是（）控制元件。

5、三极管具有放大作用外部电压条件是发射结（），集电结（）。

6、当温度升高时，晶体三极管集电极电流Ic（），发射结压降（）。

7、三极管放大电路共有三种组态分别是（）、（）、（）放大电路。

8、为了稳定三极管放大电路的静态工作点，采用（）负反馈，为了稳定交流输出电流采用（）负反馈。

9、负反馈放大电路和放大倍数A F=（），对于深度负反馈放大电路的放大倍数A F=（）。

10、带有负反馈放大电路的频带宽度BW F=（）BW，其中BW=（），（）称为反馈深度。

11、差分放大电路输入端加上大小相等、极性相同的两个信号，称为（）信号，而加上大小相等、极性相反的两个信号，称为（）信号。

12、为了消除乙类互补功率放大器输出波形的（）失真，而采用（）类互补功率放大器。

14、共集电极放大电路具有电压放大倍数（），输入电阻（），输出电阻（）等特点，所以常用在输入级，输出级或缓冲级。

15、差分放大电路能够抑制（）漂移，也称（）漂移，所以它广泛应用于（）电路中。

17、模拟乘法器输出与输入的关系式是U0=（），电路符号是（）。

二、选择题（每空2分共30分）1、稳压二极管是一个可逆击穿二极管，稳压时工作在（）状态，但其两端电压必须（）它的稳压值Uz才有导通电流，否则处于（）状态。

A、正偏B、反偏C、大于D、小于E、导通F、截止2、用直流电压表测得放大电路中某三极管各极电位分别是2V、6V、2.7V，则三个电极分别是（），该管是（）型。

A、（B、C、E）B、（C、B、E）C、（E、C、B）D、（NPN）E、（PNP）4、共射极放大电路的交流输出波形上半周失真时为（），此时应该（）偏置电阻。

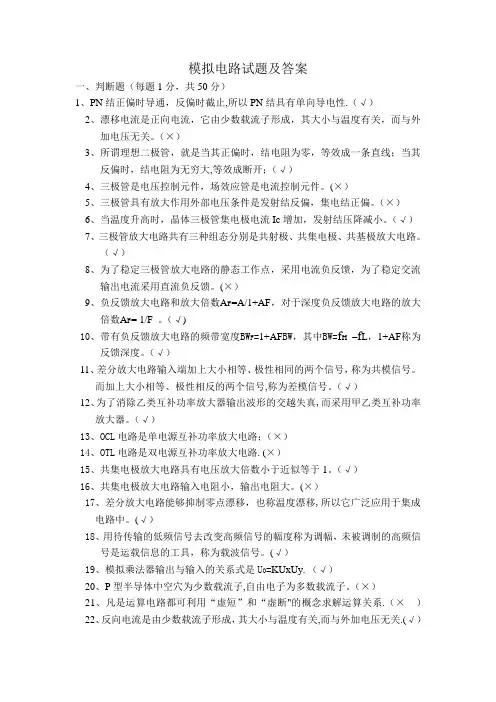

模拟电路试题及答案一、判断题（每题1分，共50分）1、PN结正偏时导通，反偏时截止,所以PN结具有单向导电性.（√）2、漂移电流是正向电流，它由少数载流子形成，其大小与温度有关，而与外加电压无关。

（×）3、所谓理想二极管，就是当其正偏时，结电阻为零，等效成一条直线；当其反偏时，结电阻为无穷大,等效成断开；（√）4、三极管是电压控制元件，场效应管是电流控制元件。

(×）5、三极管具有放大作用外部电压条件是发射结反偏，集电结正偏。

（×）6、当温度升高时，晶体三极管集电极电流Ic增加，发射结压降减小。

（√）7、三极管放大电路共有三种组态分别是共射极、共集电极、共基极放大电路。

（√）8、为了稳定三极管放大电路的静态工作点，采用电流负反馈，为了稳定交流输出电流采用直流负反馈。

(×）9、负反馈放大电路和放大倍数A F=A/1+AF，对于深度负反馈放大电路的放大倍数A F= 1/F 。

（√)10、带有负反馈放大电路的频带宽度BW F=1+AF BW，其中BW=f H–f L，1+AF称为反馈深度。

（√）11、差分放大电路输入端加上大小相等、极性相同的两个信号，称为共模信号。

而加上大小相等、极性相反的两个信号,称为差模信号。

（√）12、为了消除乙类互补功率放大器输出波形的交越失真,而采用甲乙类互补功率放大器。

（√）13、OCL电路是单电源互补功率放大电路；（×）14、OTL电路是双电源互补功率放大电路.(×）15、共集电极放大电路具有电压放大倍数小于近似等于1。

（√）16、共集电极放大电路输入电阻小，输出电阻大。

(×）17、差分放大电路能够抑制零点漂移，也称温度漂移,所以它广泛应用于集成电路中。

(√）18、用待传输的低频信号去改变高频信号的幅度称为调幅，未被调制的高频信号是运载信息的工具，称为载波信号。

(√）19、模拟乘法器输出与输入的关系式是U0=KUxUy.（√）20、P型半导体中空穴为少数载流子,自由电子为多数载流子。

模拟综合试卷一一．填充题1．集成运算放大器反相输入端可视为虚地的条件是a ，b 。

2．通用运算放大器的输入级一般均采用察动放大器，其目的是a ,b 。

3．在晶体三极管参数相同，工作点电流相同条件下，共基极放大电路的输入电阻比共射放大电路的输入电阻。

4．一个NPN晶体三极管单级放大器，在测试时出现顶部失真，这是失真。

5．工作于甲类的放大器是指导通角等于，乙类放大电路的导通角等于，工作于甲乙类时，导通角为。

6．甲类功率输出级电路的缺点是，乙类功率输出级的缺点是故一般功率输出级应工作于状态。

7．若双端输入，双端输出理想差动放大电路，两个输入电压ui1=ui2,则输出电压为 V；若ui1=1500µV, ui2=500µV，则差模输入电压uid为µV，共模输入信号uic为µV。

8．由集成运放构成的反相比例放大电路的输入电阻较同相比例放大电路的输入电阻较。

9．晶体三极管放大器的电压放大倍数在频率升高时下降，主要是因为的影响。

10．在共射、共集、共基三种组态的放大电路中，组态电流增益最；组态电压增益最小；组态功率增益最高；组态输出端长上承受最高反向电压。

频带最宽的是组态。

二．选择题1．晶体管参数受温度影响较大，当温度升高时，晶体管的β，ICBO,uBE的变化情况为（）。

A．β增加，ICBO,和 uBE减小 B. β和ICBO增加，uBE减小C．β和uBE 减小，ICBO增加 D. β、ICBO和uBE都增加2．反映场效应管放大能力的一个重要参数是（）A. 输入电阻B. 输出电阻C. 击穿电压D. 跨导3．双端输出的差分放大电路主要（）来抑制零点飘移。

A. 通过增加一级放大B. 利用两个C. 利用参数对称的对管子D. 利用电路的对称性4．典型的差分放大电路由双端输出变为单端输出，共模电压放大倍数（）。

A. 变大B. 变小C. 不变D. 无法判断5．差分放大电路的共模抑制比KCMR越大，表明电路（）A. 放大倍数越稳定B. 交流放大倍数越大C. 直流放大倍数越大D. 抑制零漂的能力越强6．负反馈放大电路以降低电路的（）来提高嗲路的其他性能指标。

第九章 功率放大电路自 测 题一、选择合适的答案，填入空内。

只需填入A 、B 或C 。

（1）功率放大电路的最大输出功率是在输入电压为正弦波时，输出基本不失真情况下，负载上可能获得的最大 。

A ．交流功率B ．直流功率C ．平均功率 （2）功率放大电路的转换效率是指 。

A ．输出功率与晶体管所消耗的功率之比 B ．最大输出功率与电源提供的平均功率之比 C ．晶体管所消耗的功率与电源提供的平均功率之比（3）在OCL 乙类功放电路中，若最大输出功率为1W ，则电路中功放管的集电极最大功耗约为 。

A ．1WB ．0.5WC ．0.2W（4）在选择功放电路中的晶体管时，应当特别注意的参数有 。

A ．β B ．I C M C ．I C B O D ．B U C E O E ．P C M F ．f T（5）若图T9.1所示电路中晶体管饱和管压降的数值为│U C E S │，则最大输出功率P O M ＝ 。

A ．L 2CES CC 2)(R U V − B ．L 2CES CC )21(R U V − C ．L2CES CC 2)21(R U V −图T9.1解：（1）A （2）B （3）C （4）B D E （5）C二、电路如图T9.2所示，已知T 1和T 2的饱和管压降│U C E S │＝2V ，直流功耗可忽略不计。

图T9.2回答下列问题：（1）R 3、R 4和T 3的作用是什么？（2）负载上可能获得的最大输出功率P o m 和电路的转换效率η各为多少？（3）设最大输入电压的有效值为1V 。

为了使电路的最大不失真输出电压的峰值达到16V ，电阻R 6至少应取多少千欧？ 解：（1）消除交越失真。

（2）最大输出功率和效率分别为%8.694πW162)(CCCESCC L2CES CC om ≈−⋅==−=V U V R U V P η（3）电压放大倍数为3.1113.11216i omax ≈+=≈=R R A U U A uu&&R 1＝1k Ω，故R 5至少应取10.3 k Ω。

模拟电子技术随堂练习第1章常用半导体器件4. 电路如图所示，设全部二极管均为理想元件，当输入电压ui=10sin tV时，输出电压最大值为10V的电路是( )。

参考答案：C5. 电路如图所示，D1，D2均为理想二极管，设U1=10V，ui=40sinωtV,则输出电压uO应为( )。

6.稳压管的动态电阻rZ是指( )。

A.稳定电压与相应电流IZ之比B.稳压管端电压变化量UZ与相应电流变化量IZ的比值3. 晶体管的电流放大系数是指( )。

A.工作在饱和区时的电流放大系数B.工作在放大区时的电流放大系数C.工作在截止区时的电流放大系数参考答案：B4. 低频小功率晶体管的输入电阻rbe等于( )。

A. B.C.参考答案：B5. 某电路如下图所示，晶体管集电极接有电阻RC，根据图中的数据判断该管处在( )。

参考答案：B6. 某场效应管的漏极特性曲线如图所示，则该场效应管为( )。

A.P沟道耗尽型MOS管B.N沟道增强型MOS管C.P沟道增强型MOS管D.N沟道耗尽型MOS管参考答案：B7. 已知某场效应管的漏极特性曲线如图所示，则此管子的夹断电压约为( )。

A.0VB.＋2VC.－2VD.－1V参考答案：C8. 已知某场效应管的漏极特性曲线如图所示，则在UDS=10V，UGS=0V处的跨导gm约为( )。

A.1mA./VB.0.5mA./VC.-1mA./VD.-0.5mA./V参考答案：A9. 如图示放大电路中接线有错误的元件是( )。

A.RLB.RBC.C1D.C2参考答案：B10. 放大电路如图所示，由于RB1，和RB2阻值选取得不合适而产生了饱和失真，为了改善失真，正确的做法是( )。

A.适当增加RB2，减小RB1B.保持RB1不变，适当增加RB2C.适当增加RB1，减小RB2D.保持RB2不变，适当减小RB1参考答案：C11. 图示电路，已知晶体管，，忽略UBE，如要将集电极电流IC调整到1.5mA.，RB应取( )。

《模拟电路》课程试题一、电路如图1所示,已知u i =3sinωt,二极管导通压降U D =0.6V ,画出u i 对应的u O 波形.(u i 波形自绘,简要写明解题过程)(8分).+_+_u i u O D 1D22V 2V图1R二、用万用表电压档测电路中三极管各电极对地电位如图2所示,判断三极管处于哪种工作情况.说明原因.(9分)+4V0V+12V −6V+4V+3.5V−6V−18V−12V−12.3V图2Re(a)(b)(c)三、电路如图3所示，T 1～T 5的电流放大系数分别为β1～β5，b-e 间动态电阻分别为r b e1～r b e5，解答下列问题(15分). 1.画出电路的交流通路.2.简述图中虚线所示电路名称与作用.3.写出u A 、R i 和R o 的表达式。

四、电路如图4所示,解答下列问题(18分)1.合理接上信号源与反馈电阻R f,并使电路输入电阻增大,输出电阻减小.2.若R f=190KΩ,计算合理连线后电路的增益A u.3.简述D1,D2在电路中的作用.如果V CC=12V,R L=8Ω,T1,T2管子饱和压降可以忽略不计,估算负载RL所能获得的最大功率P Lmax=?五、如图5为一运算放大器应用电路A1、A2、A3为理想运放。

电路参数如图。

1.写出v o1~v i之间函数关系式和v o~v o2之间函数关系式。

2.图中v i(t)波形已图6中试在坐标平面中画出与v i(t)所对应v o2 与v o信号波形。

(20分)R 2+−A 3+−A 1R 6R 5 100K ΩR 4R 1 5K ΩR 2+−A2C 10.01μF±4Vu o (t)u o1u o230K Ω图5u i (t)(V)1-112u o2u o(V)(V)六、电路如图6所示， 稳压管D Z 起稳幅作用，其稳定电压±U Z ＝±6V 。

试估算：(15分)（1）输出电压不失真情况下的有效值； （2）振荡频率。

试卷编号01………………………………………………………………………………………………………………一、填空（本题共20分，每空1分）：1．整流电路的任务是_将交流电变成直流电_；滤波电路的任务是__滤除脉动直流电中的交流部分。

2．在PN结的形成过程中，载流子的扩散运动是由于_载流子浓度差__而产生的，漂移运动是____电场力___作用下产生的。

3．放大器有两种不同性质的失真，分别是__线性__失真和___非线性__失真。

4．在共射阻容耦合放大电路中，使低频区电压增益下降的主要原因是__耦合电容和旁路电容___的影响；使高频区电压增益下降的主要原因是__三极管的极间电容__的影响。

5．在交流放大电路中，引入直流负反馈的作用是__稳定静态工作点___；引入交流负反馈的作用是稳定增益，改变输出电阻，减小非线性失真，展宽频带，抑制干扰和噪声__。

6．正弦波振荡电路一般由_选频网络__、_放大电路__、__正反馈网络___、__稳幅电路__这四个部分组成。

7．某多级放大器中各级电压增益为：第一级25dB 、第二级15dB 、第三级60dB ，放大器的总增益为___100___，总的放大倍数为_105__。

对__差模输入__信号8．在双端输入、单端输出的差动放大电路中，发射极公共电阻Re的放大无影响，对_共模输入__信号的放大具有很强的抑制作用。

共模抑制比KCMR 为__差模增益与共模增益__之比。

9．某放大电路的对数幅频特性如图1（在第三页上）所示，当信号频率恰好为上限频率时，实际的电压增益为__37__dB。

二、判断（本题共10分,每小题1分，正确的打√，错误的打×）：1、（√）构成各种半导体器件的基础是PN结，它具有单向导电和反向击穿特性。

2、（√）稳定静态工作点的常用方法主要是负反馈法和参数补偿法。

3、（√）在三极管的三种基本组态中，只有电流放大能力而无电压放大能力的是基本共集组态。

4、（×）若放大电路的放大倍数为负值，则引入的一定是负反馈。

自测题一一、判断题1．因为P 型半导体的多数载流子是空穴，所以它带正电。

〔F 〕2．在N 型半导体中如果掺入足够量的三价元素，可将其改型为P 型半导体。

〔T 〕3．处于放大状态的三极管，集电极电流是多数载流子漂移所形成的。

〔F 〕二、单项选择题1．半导体中的少数载流子产生的原因是〔 D 〕。

A ．外电场B ．电场C ．掺杂D ．热激发2．用万用表测二极管的正、反向电阻来判断二极管的好坏，好的管子应为〔C 〕。

A ．正、反向电阻相等B ．正向电阻大，反向电阻小C ．反向电阻比正向电阻大很多倍D ．正、反向电阻都等于无穷大3．二极管的伏安特性曲线的正向局部在环境温度升高时将〔B 〕。

(X 轴为电压)A ．右移B ．左移C ．上移D ．下移4．当外加偏置电压不变时，假设工作温度升高，二极管的正向导通电流将〔A 〕。

A ．增大B ．减小C ．不变D ．不确定5．三极管β值是反映〔B 〕能力的参数。

〔三极管可改为电流控制电流源〕A ．电压控制电压B ．电流控制电流C ．电压控制电流D ．电流控制电压6．温度升高时，三极管的β值将〔A 〕。

A ．增大B ．减少C ．不变D ．不能确定7．以下选项中，不属三极管的参数是〔B 〕。

A ．电流放大系数B ．最大整流电流C ．集电极最大允许电流D ．集电极最大允许耗散功率8．某放大电路中三极管的三个管脚的电位分别为V U 61=，V U 4.52=，V U 123=，那么对应该管的管脚排列依次是〔B 〕 。

A ．e, b, cB ．b, e, cC ．b, c, eD ．c, b, e9．晶体三极管的反向电流是由〔 B 〕运动形成的。

A ．多数载流子B ．少数载流子C ．扩散D ．少数载流子和多数载流子共同10．三极管工作在放大区，三个电极的电位分别是6V 、12V 和6.7V ，那么此三极管是〔D 〕。

〔发正偏集反偏〕A ．PNP 型硅管B ．PNP 型锗管C ．NPN 型锗管D ．NPN 型硅管11．场效应管起放大作用时应工作在漏极特性的〔 B 〕。

模拟试题九一、填空题1．三极管放大电路的三种基本组态是、和，其中组态输出电阻低、带负载能力强；组态兼有电压放大作用和电流放大作用。

2．放大电路没有输入信号时的工作状态称为；放大电路有输入信号作用时的工作状态称为。

3．放大电路中的直流通路是指，交流通路是指。

4．在三极管放大电路中，若静态工作点偏低，容易出现失真；若静态工作点偏高，容易出现失真。

5．画三极管的简化微变等效电路时，其B、E两端可用一个等效代替，其C、E两端可用一个等效代替。

6．射极输出器是一种共放大电路。

7．射极输出器的电压放大倍数。

8．引入反馈可提高电路的增益，引入反馈可提高电路增益的稳定性。

9．将信号的一部分或全部通过某种电路端的过程称为反馈。

10．电压负反馈能稳定输出，电流负反馈能稳定输出。

11．负反馈对输出电阻的影响取决于端的反馈类型，电压负反馈能够输出电阻，电流负反馈能够输出电阻。

12．负反馈对输入电阻的影响取决于端的反馈类型，串联负反馈能够输入电阻，并联负反馈能够输入电阻。

13．以功率三极管为核心构成的放大器称放大器。

它不但输出一定的还能输出一定的，也就是向负载提供一定的功率。

14．功率放大器简称。

功率放大器按工作点在交流负载线上的位置分类有：类功放、类功放和类功放电路。

15．功放管可能工作的状态有三种：类放大状态，它的失真、效率；类放大状态，它的失真、效率；类放大状态，它的失真、效率；。

16．功率放大电路功率放大管的动态范围大,电流、电压变化幅度大，工作状态有可能超越输出特性曲线的放大区，进入或，产生失真。

17．所谓“互补”放大器，就是利用型管和型管交替工作来实现放大。

18．OTL电路和OCL电路属于工作状态的功率放大电路。

19．为了能使功率放大电路输出足够大的功率，一般晶体三极管应工作在。

20．当推挽功率放大电路两只晶体管的基极电流为零时，因晶体三极管的输入特性，故在两管交替工作时产生。

21．对于乙类互补称功放，当输入信号为正半周时，型管导通，型管截止；当输入信号为负半周时，型管导通，型管截止；输入信号为零（Ui=0）时，两管，输出为。

智慧树模电复习题答案一、单项选择题1. 在模拟电路中，通常使用哪种类型的放大器来放大信号？A. 运算放大器B. 电压放大器C. 电流放大器D. 功率放大器答案：A2. 晶体管放大电路中，静态工作点的确定是通过什么参数来实现的？A. 集电极电流B. 基极电流C. 发射极电流D. 集电极-发射极电压答案：A3. 在共发射极放大电路中，输出信号的相位与输入信号的相位关系是怎样的？A. 同相B. 反相C. 不确定D. 无关系答案：B4. 场效应管（FET）与双极型晶体管（BJT）的主要区别是什么？A. 材料不同B. 结构不同C. 工作原理不同D. 以上都是答案：C5. 运算放大器在理想情况下，其输入阻抗和输出阻抗分别是多少？A. 无限大，零B. 零，无限大C. 有限，有限D. 零，零答案：A二、填空题1. 在模拟电路中，为了减少噪声干扰，通常采用_________接地方式。

答案：单点2. 晶体管的三种基本放大电路是共发射极、共基极和_________。

答案：共集电极3. 场效应管的控制极是_________。

答案：栅极4. 运算放大器的开环增益通常非常高，可以达到_________以上。

答案：100dB5. 在模拟电路设计中，为了提高电路的稳定性，常常采用_________反馈。

答案：负三、简答题1. 请简述晶体管放大电路中静态工作点的调整方法。

答案：晶体管放大电路中静态工作点的调整通常通过调整偏置电阻的阻值来实现，以确保晶体管工作在放大区，避免截止或饱和状态。

2. 运算放大器的两种基本应用是什么？答案：运算放大器的两种基本应用是线性应用和非线性应用。

线性应用包括加法器、积分器和微分器等，而非线性应用则包括比较器和振荡器等。

四、计算题1. 给定一个共发射极放大电路，晶体管的β值为100，集电极电流Ic为2mA，求基极电流Ib。

答案：Ib = Ic / β = 2mA / 100 = 20μA2. 一个理想运算放大器的开环增益为100dB，求其闭环增益。
