【CN209905799U】一种艾条下料装置【专利】

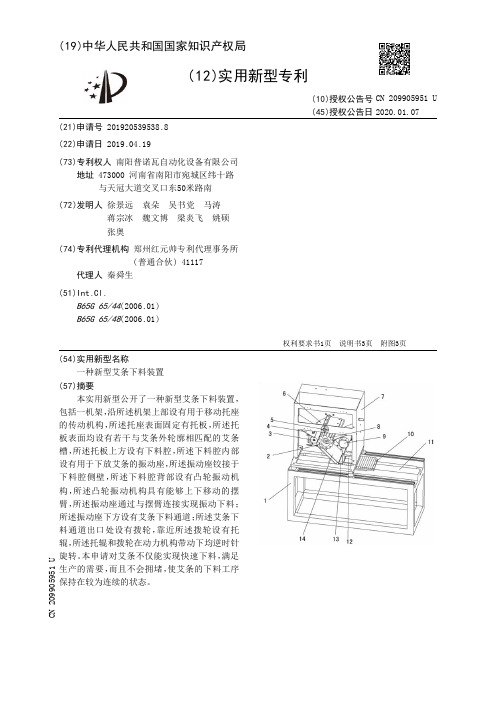

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920539538.8(22)申请日 2019.04.19(73)专利权人 南阳普诺瓦自动化设备有限公司地址 473000 河南省南阳市宛城区纬十路与天冠大道交叉口东50米路南(72)发明人 徐景远　袁朵　吴书党　马涛　蒋宗冰　魏文博　梁炎飞　姚硕　张奥　(74)专利代理机构 郑州红元帅专利代理事务所(普通合伙) 41117代理人 秦舜生(51)Int.Cl.B65G 65/44(2006.01)B65G 65/48(2006.01)(54)实用新型名称一种新型艾条下料装置(57)摘要本实用新型公开了一种新型艾条下料装置，包括一机架，沿所述机架上部设有用于移动托座的传动机构，所述托座表面固定有托板，所述托板表面均设有若干与艾条外轮廓相匹配的艾条槽，所述托板上方设有下料腔，所述下料腔内部设有用于下放艾条的振动座，所述振动座铰接于下料腔侧壁，所述下料腔背部设有凸轮振动机构，所述凸轮振动机构具有能够上下移动的摆臂，所述振动座通过与摆臂连接实现振动下料；所述振动座下方设有艾条下料通道；所述艾条下料通道出口处设有拨轮，靠近所述拨轮设有托辊，所述托辊和拨轮在动力机构带动下均逆时针旋转。

本申请对艾条不仅能实现快速下料，满足生产的需要，而且不会拥堵，使艾条的下料工序保持在较为连续的状态。

权利要求书1页 说明书3页 附图3页CN 209905951 U 2020.01.07C N 209905951U权　利　要　求　书1/1页CN 209905951 U1.一种新型艾条下料装置，包括一机架，沿所述机架上部设有用于移动托座的传动机构，所述托座表面固定有托板，所述托板表面均设有若干与艾条外轮廓相匹配的艾条槽，所述托板上方设有下料腔，其特征在于：所述下料腔内部设有用于下放艾条的振动座，所述振动座铰接于下料腔侧壁，所述下料腔背部设有凸轮振动机构，所述凸轮振动机构具有能够上下移动的摆臂，所述振动座通过与摆臂连接实现振动下料；所述振动座下方设有艾条下料通道；所述艾条下料通道出口处设有拨轮，靠近所述拨轮设有托辊，所述托辊和拨轮在动力机构带动下均逆时针旋转，所述拨轮外壁具有若干拨齿，相邻两拨齿的距离满足单根艾条的通过，拨轮旋转使多根艾条输送至拨轮下方的溜槽中，始终保持溜槽中充满艾条。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920363024.1(22)申请日 2019.03.21(73)专利权人 于东海地址 255422 山东省淄博市临淄区齐都中心卫生院(72)发明人 于东海　(74)专利代理机构 成都明涛智创专利代理有限公司 51289代理人 王巍敏(51)Int.Cl.A61H 39/06(2006.01)(54)实用新型名称一种新型中医理疗用的艾灸装置(57)摘要本实用新型公开了一种新型中医理疗用的艾灸装置，包括艾灸外筒和艾灸内筒，所述艾灸外筒的下端开设有圆形凹槽，所述艾灸内筒滑动连接在圆形凹槽内，且艾灸内筒的外侧壁上设置有多个与圆形凹槽内壁连接的导向机构，所述艾灸内筒的上端固定连接有竖直的拉杆，所述拉杆远离艾灸内筒的一端贯穿圆形凹槽并延伸至艾灸外筒的上侧，所述艾灸外筒的上端固定连接有与拉杆对应的筒管，且筒管套接在拉杆的外侧，所述筒管的侧壁上螺纹连接有与拉杆相抵的紧固螺栓，所述艾灸内筒呈圆台形。

本实用新型可调整艾条与皮肤之间的距离，针对不同穴位进行相应的调整，并且能够对艾条燃烧中的废渣进行收集处理，便与后续的清理。

权利要求书1页 说明书3页 附图2页CN 209827548 U 2019.12.24C N 209827548U权　利　要　求　书1/1页CN 209827548 U1.一种新型中医理疗用的艾灸装置，包括艾灸外筒(1)和艾灸内筒(2)，其特征在于，所述艾灸外筒(1)的下端开设有圆形凹槽，所述艾灸内筒(2)滑动连接在圆形凹槽内，且艾灸内筒(2)的外侧壁上设置有多个与圆形凹槽内壁连接的导向机构，所述艾灸内筒(2)的上端固定连接有竖直的拉杆(3)，所述拉杆(3)远离艾灸内筒(2)的一端贯穿圆形凹槽并延伸至艾灸外筒(1)的上侧，所述艾灸外筒(1)的上端固定连接有与拉杆(3)对应的筒管(4)，且筒管(4)套接在拉杆(3)的外侧，所述筒管(4)的侧壁上螺纹连接有与拉杆(3)相抵的紧固螺栓，所述艾灸内筒(2)呈圆台形，所述艾灸内筒(2)的下端开设有圆形开口，且圆形开口内连接有圆形板(5)，所述圆形板(5)的上端连接有竖直的艾条(6)，所述艾灸内筒(2)的侧壁上均布有多个透气孔(7)。

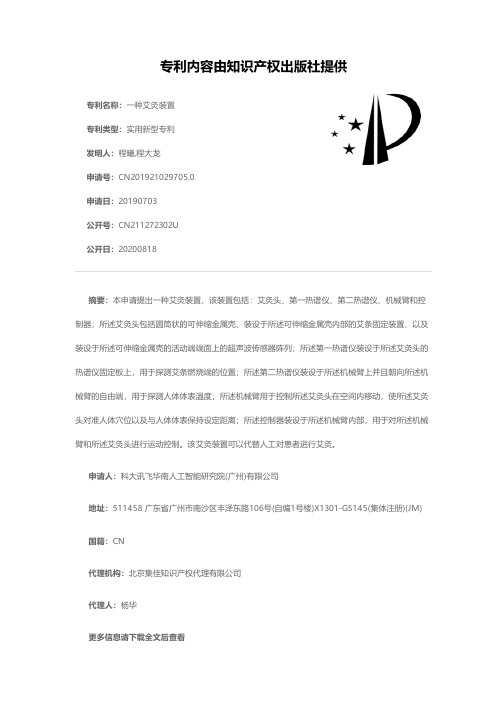

专利名称：一种艾灸装置
专利类型：实用新型专利
发明人：程曦,程大龙
申请号：CN201921029705.0申请日：20190703
公开号：CN211272302U
公开日：
20200818
专利内容由知识产权出版社提供
摘要：本申请提出一种艾灸装置，该装置包括：艾灸头、第一热谱仪、第二热谱仪、机械臂和控制器；所述艾灸头包括圆筒状的可伸缩金属壳、装设于所述可伸缩金属壳内部的艾条固定装置、以及装设于所述可伸缩金属壳的活动端端面上的超声波传感器阵列；所述第一热谱仪装设于所述艾灸头的热谱仪固定板上，用于探测艾条燃烧端的位置；所述第二热谱仪装设于所述机械臂上并且朝向所述机械臂的自由端，用于探测人体体表温度；所述机械臂用于控制所述艾灸头在空间内移动，使所述艾灸头对准人体穴位以及与人体体表保持设定距离；所述控制器装设于所述机械臂内部，用于对所述机械臂和所述艾灸头进行运动控制。

该艾灸装置可以代替人工对患者进行艾灸。

申请人：科大讯飞华南人工智能研究院(广州)有限公司
地址：511458 广东省广州市南沙区丰泽东路106号(自编1号楼)X1301-G5145(集体注册)(JM)国籍：CN
代理机构：北京集佳知识产权代理有限公司
代理人：杨华
更多信息请下载全文后查看。

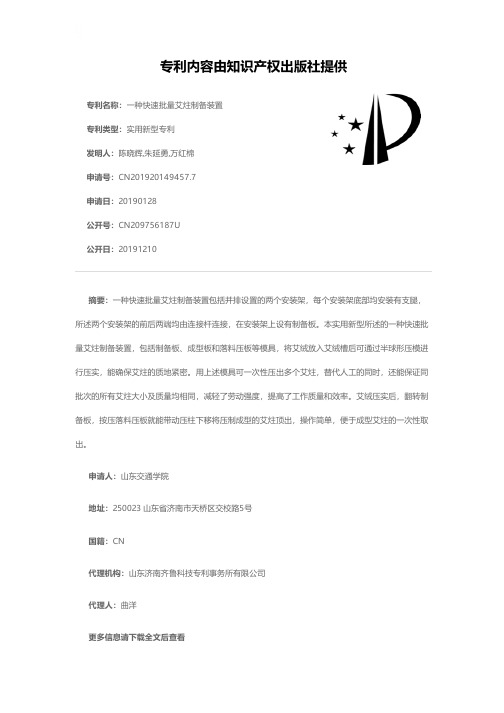

专利名称：一种快速批量艾炷制备装置专利类型：实用新型专利
发明人：陈晓辉,朱延勇,万红棉
申请号：CN201920149457.7
申请日：20190128
公开号：CN209756187U
公开日：
20191210
专利内容由知识产权出版社提供
摘要：一种快速批量艾炷制备装置包括并排设置的两个安装架，每个安装架底部均安装有支腿，所述两个安装架的前后两端均由连接杆连接，在安装架上设有制备板。

本实用新型所述的一种快速批量艾炷制备装置，包括制备板、成型板和落料压板等模具，将艾绒放入艾绒槽后可通过半球形压模进行压实，能确保艾炷的质地紧密。

用上述模具可一次性压出多个艾炷，替代人工的同时，还能保证同批次的所有艾炷大小及质量均相同，减轻了劳动强度，提高了工作质量和效率。

艾绒压实后，翻转制备板，按压落料压板就能带动压柱下移将压制成型的艾炷顶出，操作简单，便于成型艾炷的一次性取出。

申请人：山东交通学院
地址：250023 山东省济南市天桥区交校路5号
国籍：CN
代理机构：山东济南齐鲁科技专利事务所有限公司
代理人：曲洋
更多信息请下载全文后查看。

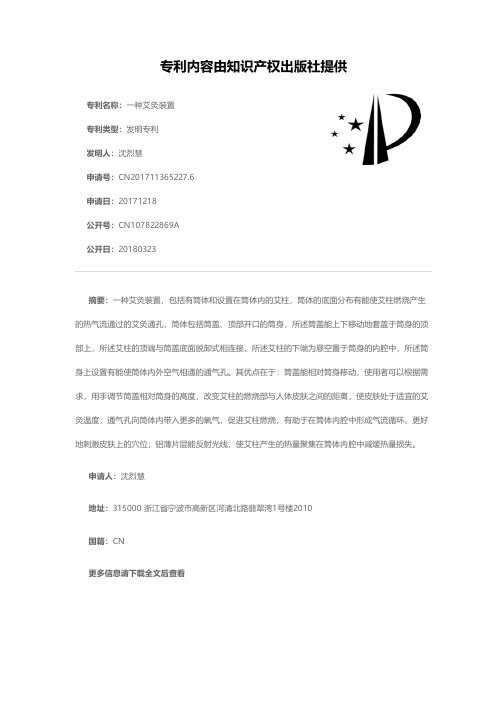

专利名称：一种艾灸装置
专利类型：发明专利
发明人：沈烈慧
申请号：CN201711365227.6申请日：20171218
公开号：CN107822869A
公开日：
20180323
专利内容由知识产权出版社提供
摘要：一种艾灸装置，包括有筒体和设置在筒体内的艾柱，筒体的底面分布有能使艾柱燃烧产生的热气流通过的艾灸通孔，筒体包括筒盖、顶部开口的筒身，所述筒盖能上下移动地套盖于筒身的顶部上，所述艾柱的顶端与筒盖底面脱卸式相连接，所述艾柱的下端为悬空置于筒身的内腔中，所述筒身上设置有能使筒体内外空气相通的通气孔。

其优点在于：筒盖能相对筒身移动，使用者可以根据需求，用手调节筒盖相对筒身的高度，改变艾柱的燃烧部与人体皮肤之间的距离，使皮肤处于适宜的艾灸温度；通气孔向筒体内带入更多的氧气，促进艾柱燃烧，有助于在筒体内腔中形成气流循环，更好地刺激皮肤上的穴位；铝薄片层能反射光线，使艾柱产生的热量聚集在筒体内腔中减缓热量损失。

申请人：沈烈慧
地址：315000 浙江省宁波市高新区河清北路翡翠湾1号楼2010
国籍：CN
更多信息请下载全文后查看。

(10)申请公布号(43)申请公布日 (21)申请号 201510969377.2(22)申请日 2015.12.23A61K 47/44(2006.01)A61H 39/06(2006.01)A61K 36/282(2006.01)(71)申请人北京夏央投资管理有限公司地址100085 北京市海淀区信息路甲28号D座05A-5002(72)发明人罗时富 罗远(54)发明名称一种艾条、艾条制作方法及艾灸装置(57)摘要一种艾条，包括：艾草加工物、药品成份、和油脂；艾草加工物通过接触吸收所述油脂；所述油脂重量占艾条总重量10％以上，所述油脂为植物油脂、动物油脂、植物油脂加工物或动物油脂加工物。

艾条制作方法，包括艾条与油接触，艾条与药品接触。

药品成份以如下方法中任意一种或多种方式添加：(1)药品以固体形态添加至艾条中；(2)药品以药液形式添加至艾条中；(3)药品通过与所述油脂接触，将药品或药品有效成分添加至艾条中。

(51)Int.Cl.(19)中华人民共和国国家知识产权局(12)发明专利申请权利要求书3页 说明书32页 附图1页CN 105412938 A 2016.03.23C N 105412938A1.一种艾条制造的方法，其特征在于包括：步骤1：制作成品艾条或选择成品艾条；步骤2：成品艾条与油脂接触；步骤3：取出经过步骤2处理后的成品艾条，进行部分干燥，制成含油脂成份的艾条；所述油脂重量占艾条总重量10％以上，所述油脂为植物油脂、动物油脂、植物油脂加工物、动物油脂加工物中的一种或多种。

2.一种艾条制造的方法，其特征在于包括：步骤1：制作药艾条或选择成品药艾条；步骤2：药艾条与油脂接触；步骤3：取出经过步骤2处理后的药艾条，进行部分干燥，制成含油脂成份的药艾条；所述油脂重量占艾条总重量10％以上，所述油脂为植物油脂、动物油脂、植物油脂加工物、动物油脂加工物中的一种或多种。

3.一种艾条制造的方法，其特征在于包括：步骤1：制作成品艾条或选择成品艾条；步骤2：通过药品与油脂接触，使油脂中含有药品成份；步骤3：以含有上述药品成份的油脂与成品艾条接触；步骤4：取出经过步骤3处理后的艾条，进行部分干燥，制成含油脂与药品成份的艾条；所述油脂重量占艾条总重量10％以上，所述油脂为植物油脂、动物油脂、植物油脂加工物、动物油脂加工物中的一种或多种。

专利名称：一种艾绒加工筛选出料装置专利类型：实用新型专利
发明人：姜银霞,王线中,程亚东,王湘申请号：CN201920994250.X
申请日：20190628
公开号：CN210230642U
公开日：
20200403
专利内容由知识产权出版社提供
摘要：本实用新型涉及艾绒筛选技术领域，尤其涉及一种艾绒加工筛选出料装置，包括固定框和固定架，所述固定框的底壁上安装固定有吸尘块，吸尘块通过气管和吸尘器连接，且吸尘器安装固定在固定框的外侧，所述固定架的底端通过螺栓安装固定有筛选框，固定架顶端的底壁上安装固定有电动伸缩杆，电动伸缩杆的底端安装有连接板，且连接板上端安装固定有电机，电机的输出轴连接固定在空心块顶端的中部上，且空心块的底端均匀连通有空心杆，且空心杆插设在筛选框内，从而能够高效的对艾绒进行筛选杂质，且能够将筛落的杂质进行吸收。

申请人：驻马店市旭升牧业有限公司
地址：463800 河南省驻马店市上蔡县卧龙办事处卧龙大道中段
国籍：CN
代理机构：郑州万创知识产权代理有限公司
代理人：任彬
更多信息请下载全文后查看。

专利名称：一种艾柱包裹机用下料装置专利类型：实用新型专利
发明人：贾海洋
申请号：CN201721050947.9
申请日：20170810
公开号：CN207078687U
公开日：
20180309
专利内容由知识产权出版社提供
摘要：本实用新型属于一种艾柱包裹机用下料装置；包括安装在机架上的支架，支架上设有送料腔，送料腔的一端设有艾柱进口，送料腔的另一端设有艾柱导向出口，艾柱导向出口与送料槽相连通，送料槽的一侧靠近艾柱导向出口的位置设有艾柱导向气孔和除尘气孔，艾柱导向气孔通过第一气管与第一空压机相连，除尘气孔通过第二气管与第一空压机相连，送料槽的末端设有出料口，出料口的下方设有橡胶弹片；具有结构设计合理，上料时可自动识别艾柱防止堵塞且具有除尘功能的优点。

申请人：贾海洋
地址：473200 河南省南阳市方城县广阳镇蔡岗村290号
国籍：CN
更多信息请下载全文后查看。

专利名称：一种艾条处理装置专利类型：实用新型专利
发明人：刘子昂,伊晓波,胡军斌申请号：CN201821841716.4申请日：20181109
公开号：CN209422461U
公开日：
20190924
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种艾条处理装置，包括底座、支架、处理室、处理板、艾条夹和驱动装置，所述处理室和所述支架均设置于所述底座上，所述处理室内部中空且上端设有通孔，所述处理板设置于所述处理室上，所述处理板中部设有与所述通孔相通的处理孔，所述处理孔侧壁上设有朝向处理孔内的刀片，所述驱动装置设置于所述支架上，所述驱动装置的输出端连接所述艾条夹以驱动所述艾条夹上下运动，所述艾条夹设置于所述通孔上方；解决了现有技术中艾条包裹太过紧实不易点燃的技术问题。

申请人：湖北李时珍现代生物医药集团有限公司
地址：435300 湖北省黄冈市蕲春县李时珍生物医药经济开发区
国籍：CN
代理机构：武汉智嘉联合知识产权代理事务所(普通合伙)
代理人：黄君军
更多信息请下载全文后查看。

专利名称：一种便携式艾条灸治疗装置专利类型：实用新型专利
发明人：张远芝
申请号：CN201920604213.3
申请日：20190429
公开号：CN210078299U
公开日：
20200218
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种便携式艾条灸治疗装置，包括上筒体与下筒体，所述上筒体的下端面螺纹连接有下筒体，所述上筒体内设有通过支架固定连接的艾条筒，所述艾条筒的上端穿过上筒体并与盖体通过螺纹连接，所述艾条筒的下端设有若干个弹片，所述下筒体内设有与艾条筒位置相对应的接灰筒，所述接灰筒的外壁通过连接杆与下筒体的内壁连接，所述下筒体的底端设有铁丝网。

本实用新型上筒体通过螺纹与下筒体连接，下筒体内设置接灰筒，在艾条燃烧时下筒体不仅可以接收艾条灰防止烫伤病人，还可以通过下筒体的形状对患者病变部位进行针对性的熏灼，提高熏灼效率。

申请人：张远芝
地址：237000 安徽省六安市中医院7楼东脑病外二科
国籍：CN
代理机构：六安众信知识产权代理事务所(普通合伙)
代理人：鲁晓瑞
更多信息请下载全文后查看。
