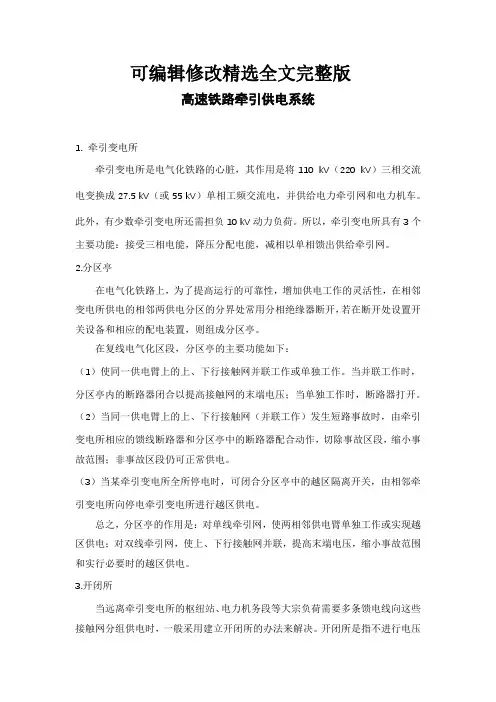

可编辑修改精选全文完整版高速铁路牵引供电系统1.牵引变电所牵引变电所是电气化铁路的心脏，其作用是将110 kV（220 kV）三相交流电变换成27.5 kV（或55 kV）单相工频交流电，并供给电力牵引网和电力机车。
此外，有少数牵引变电所还需担负10 kV动力负荷。
所以，牵引变电所具有3个主要功能：接受三相电能，降压分配电能，减相以单相馈出供给牵引网。
2.分区亭在电气化铁路上，为了提高运行的可靠性，增加供电工作的灵活性，在相邻变电所供电的相邻两供电分区的分界处常用分相绝缘器断开，若在断开处设置开关设备和相应的配电装置，则组成分区亭。
在复线电气化区段，分区亭的主要功能如下：（1）使同一供电臂上的上、下行接触网并联工作或单独工作。
当并联工作时，分区亭内的断路器闭合以提高接触网的末端电压；当单独工作时，断路器打开。
（2）当同一供电臂上的上、下行接触网（并联工作）发生短路事故时，由牵引变电所相应的馈线断路器和分区亭中的断路器配合动作，切除事故区段，缩小事故范围；非事故区段仍可正常供电。
（3）当某牵引变电所全所停电时，可闭合分区亭中的越区隔离开关，由相邻牵引变电所向停电牵引变电所进行越区供电。
总之，分区亭的作用是：对单线牵引网，使两相邻供电臂单独工作或实现越区供电；对双线牵引网，使上、下行接触网并联，提高末端电压，缩小事故范围和实行必要时的越区供电。
3.开闭所当远离牵引变电所的枢纽站、电力机务段等大宗负荷需要多条馈电线向这些接触网分组供电时，一般采用建立开闭所的办法来解决。
开闭所是指不进行电压变换而用开关设备实现电路开闭的配电所。
开闭所一般有两条进线，然后多路馈出向枢纽站场接触网各分段供电，进线和出线均经过断路器，以实现接触网各分段停、供电的灵活运行，又由于断路器对接触网短路故障进行保护，从而可以缩小事故停电范围。
开闭所的作用是增加馈线数目，将主线接触网与分支接触网分开，缩小事故范围，提高供电可靠性，保证枢纽站、站场装卸作业和接触网分组检修的灵活性和安全性；降低牵引变电所的复杂程度，还可实现上、下行扭接，保证在事故情况下供电，正常情况下扭接有利于改善牵引网电压水平，降低电能损失。
