第二节、讲义道路纵坡设计

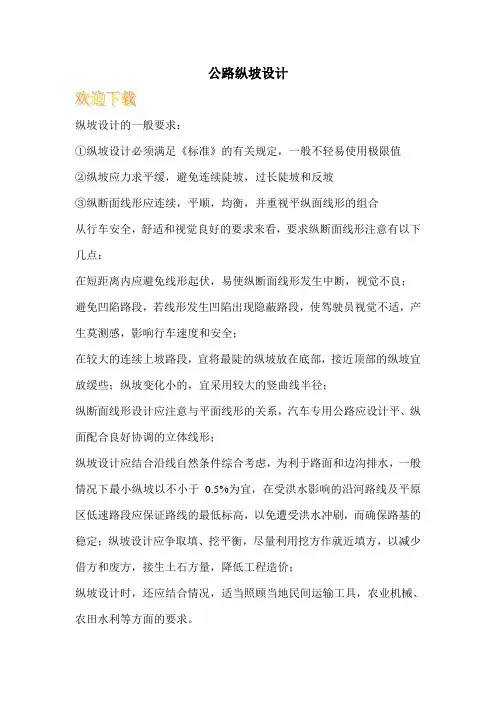

公路纵坡设计纵坡设计的一般要求：①纵坡设计必须满足《标准》的有关规定，一般不轻易使用极限值②纵坡应力求平缓，避免连续陡坡，过长陡坡和反坡③纵断面线形应连续，平顺，均衡，并重视平纵面线形的组合从行车安全，舒适和视觉良好的要求来看，要求纵断面线形注意有以下几点：在短距离内应避免线形起伏，易使纵断面线形发生中断，视觉不良；避免凹陷路段，若线形发生凹陷出现隐蔽路段，使驾驶员视觉不适，产生莫测感，影响行车速度和安全；在较大的连续上坡路段，宜将最陡的纵坡放在底部，接近顶部的纵坡宜放缓些；纵坡变化小的，宜采用较大的竖曲线半径；纵断面线形设计应注意与平面线形的关系，汽车专用公路应设计平、纵面配合良好协调的立体线形；纵坡设计应结合沿线自然条件综合考虑，为利于路面和边沟排水，一般情况下最小纵坡以不小于0.5%为宜，在受洪水影响的沿河路线及平原区低速路段应保证路线的最低标高，以免遭受洪水冲刷，而确保路基的稳定；纵坡设计应争取填、挖平衡，尽量利用挖方作就近填方，以减少借方和废方，接生土石方量，降低工程造价；纵坡设计时，还应结合情况，适当照顾当地民间运输工具，农业机械、农田水利等方面的要求。

纵坡设计的方法和步骤：①准备工作纵坡设计前，应先根据中桩和水准记录点，绘出路线纵断面图的地面线绘出平面直线，曲线示意图，写出每个中桩的桩号和地面标高以及土壤地质说明资料，并熟悉和掌握全线有关勘测设计资料，领会设计意图和要求。

②标注纵断面控制点纵面控制点主要有路线起终点，重要桥梁及特殊涵洞，隧道的控制标高，路线交叉点，地质不良地段的最小填土和最大控梁标高，沿溪河线的控制标高，重要城镇通过位置的标高及受其它因素限制路线中须通过的控制点、标高等。

③试坡试坡主要是在已标出控制点的纵断面图上，根据技术和标准，选线意图，考虑各经济点和控制点的要求以及地形变化情况，初步定出纵坡设计线的工作。

试坡的要点，可归纳为前面照顾，以点定线，反复比较，以线交点几句话。

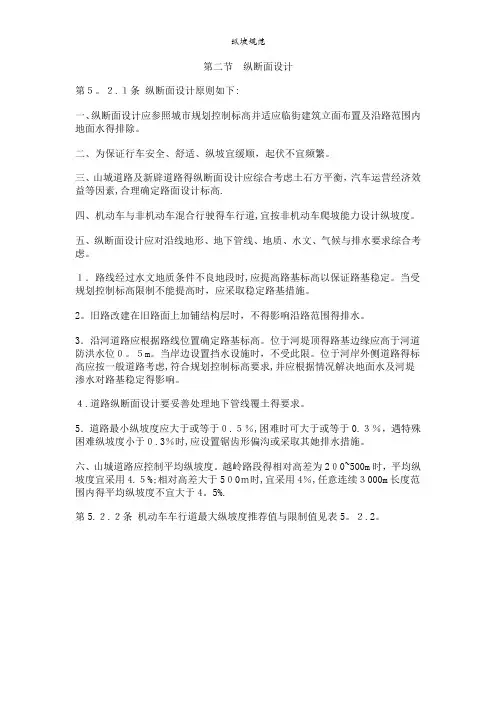

第二节纵断面设计第５。

２.１条纵断面设计原则如下:一、纵断面设计应参照城市规划控制标高并适应临街建筑立面布置及沿路范围内地面水得排除。

二、为保证行车安全、舒适、纵坡宜缓顺，起伏不宜频繁。

三、山城道路及新辟道路得纵断面设计应综合考虑土石方平衡，汽车运营经济效益等因素,合理确定路面设计标高.四、机动车与非机动车混合行驶得车行道,宜按非机动车爬坡能力设计纵坡度。

五、纵断面设计应对沿线地形、地下管线、地质、水文、气候与排水要求综合考虑。

１．路线经过水文地质条件不良地段时,应提高路基标高以保证路基稳定。

当受规划控制标高限制不能提高时，应采取稳定路基措施。

2。

旧路改建在旧路面上加铺结构层时，不得影响沿路范围得排水。

3．沿河道路应根据路线位置确定路基标高。

位于河堤顶得路基边缘应高于河道防洪水位０。

５m。

当岸边设置挡水设施时，不受此限。

位于河岸外侧道路得标高应按一般道路考虑,符合规划控制标高要求,并应根据情况解决地面水及河堤渗水对路基稳定得影响。

４.道路纵断面设计要妥善处理地下管线覆土得要求。

5．道路最小纵坡度应大于或等于０.５％,困难时可大于或等于0.３％，遇特殊困难纵坡度小于０.3％时,应设置锯齿形偏沟或采取其她排水措施。

六、山城道路应控制平均纵坡度。

越岭路段得相对高差为2０0~500m时，平均纵坡度宜采用4.５%;相对高差大于5０0ｍ时,宜采用4％,任意连续３000m长度范围内得平均纵坡度不宜大于4。

5%.第5.２.２条机动车车行道最大纵坡度推荐值与限制值见表5。

２.2。

第５.2。

3条坡长限制规定如下:一、设计纵坡度大于表5。

２．2所列推荐值时,可按表5.２.3—１得规定限制坡长.设计纵坡度超过5%,坡长超过表5。

2。

３－１规定值时，应设纵坡缓与段。

缓与段得坡度为3％,长度应符合本条第二款规定。

二、各级道路纵坡最小长度应大于或等于表５.２.3-2得数值，并大于相邻两个竖曲线切线长度之与。

第5．２.４条在设有超高得平曲线上,超高横坡度与道路纵坡度得合成坡度应小于或等于表５。

纵断面设计-纵坡及坡长第一节概述路线纵断面图：沿着公路中线竖直剖切然后展开即为公路的纵断面。

纵断面图是公路纵断面设计的主要成果，也是公路设计的重要技术文件之一。

把公路的纵断面图与平面图结合起来，就能准确地定出公路的空间位置。

纵断面设计：在路线纵断面图上研究路线线位高度及坡度变化情况的过程。

纵断面设计的主要任务：根据汽车的动力特性、公路等级、地形、地物、水文地质，综合考虑路基稳定、排水以及工程经济性等，研究纵坡的大小、长短、竖曲线半径以及与平面线形的组合关系，以便达到行车安全迅速、运输经济合理及乘客感觉舒适的目的。

路线纵断面图的构成：纵断面图上由两条主要的线和文字资料两部分构成；（1）地面线：它是根据中线上各桩点的高程而点绘的一条不规则的折线，反映了沿着中线地面的起伏变化情况；（2）设计线：路线上各点路基设计高程的连续线，是经过技术上、经济上以及美学上等多方面比较后定出的一条具有规则形状的几何线，反映了公路路线的起伏变化情况；纵断面设计线是由直线和竖曲线两种线形要素所组成。

直线（即均坡度线）有上坡和下坡，是用水平长度及纵坡度表示的。

纵坡度表征匀坡路段坡度的大小，用高差与水平长度之比量度，即路线纵断面图上的标高：（1）设计标高，即路基设计标高，《规范》规定如下：1、新建公路的路基设计标高：高速公路和一级公路采用中央分隔带的外侧边缘标高；二、三、四级公路采用路基边缘标高，在设置超高、加宽地段为设超高、加宽前该处边缘标高。

2、改建公路的路基设计标高：一般按新建公路的规定办理，也可视具体情况而采用行车道中线处的标高。

第二节纵坡及坡长设计一、最大纵坡、最小纵坡和坡长限制（一）最大纵坡最大纵坡是指在纵坡设计时各级道路允许使用的最大坡度值。

纵坡大小的取值必须要通过全面分析，综合考虑后合理确定。

1.确定最大纵坡应考虑的因素（1）汽车的动力性能：考虑公路上行驶的车辆，按汽车行驶的必要条件和充分条件来确定。

（2）公路等级：不同的公路等级要求的行车速度不同；公路等级越高、行车速度越大，要求的纵坡越平缓。

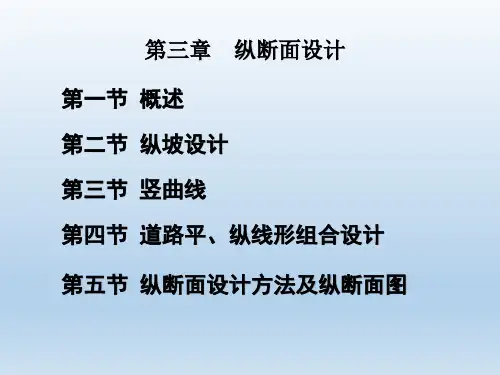

第三章纵断面设计第一节概述第二节纵坡及坡长设计教学内容：1.初步了解纵断面图的内容；2.理解公路最大、最小纵坡和最大、最小坡长确定所考虑的因素，在纵断面设计中能正确运用最大（小）纵坡、最大（小）坡长、平均纵坡、合成纵坡及缓和坡段、纵坡折减等重点：《标准》对公路最大、最小纵坡和最大、最小坡长的确定及考虑的因素。

难点：最大（小）纵坡、最大（小）坡长、平均纵坡、合成纵坡、缓和坡段。

第一节概述路线纵断面图：沿着公路中线竖直剖切然后展开即为公路的纵断面。

纵断面图是公路纵断面设计的主要成果，也是公路设计的重要技术文件之一。

把公路的纵断面图与平面图结合起来，就能准确地定出公路的空间位置。

纵断面设计：在路线纵断面图上研究路线线位高度及坡度变化情况的过程。

纵断面设计的主要任务：根据汽车的动力特性、公路等级、地形、地物、水文地质，综合考虑路基稳定、排水以及工程经济性等，研究纵坡的大小、长短、竖曲线半径以及与平面线形的组合关系，以便达到行车安全迅速、运输经济合理及乘客感觉舒适的目的。

路线纵断面图的构成：纵断面图上由两条主要的线和文字资料两部分构成；（1）地面线：它是根据中线上各桩点的高程而点绘的一条不规则的折线，反映了沿着中线地面的起伏变化情况；（2）设计线：路线上各点路基设计高程的连续线，是经过技术上、经济上以及美学上等多方面比较后定出的一条具有规则形状的几何线，反映了公路路线的起伏变化情况；纵断面设计线是由直线和竖曲线两种线形要素所组成。

直线（即均坡度线）有上坡和下坡，是用水平长度及纵坡度表示的。

纵坡度i表征匀坡路段坡度的大小，用高差h与水平长度l之比量度，即(%)lhi路线纵断面图上的标高：（1）设计标高，即路基设计标高，《规范》规定如下：1、新建公路的路基设计标高：高速公路和一级公路采用中央分隔带的外侧边缘标高；二、三、四级公路采用路基边缘标高，在设置超高、加宽地段为设超高、加宽前该处边缘标高。

2、改建公路的路基设计标高：一般按新建公路的规定办理，也可视具体情况而采用行车道中线处的标高。
